メカニカル部品技術窓口
アンプ内蔵型光電センサ -長距離タイプ-
- 通常単価(税別)
- 2,970円～3,030円
- 税込単価
- 3,267円～3,333円
通常出荷日：在庫品1日目当日出荷可能
長距離でも安定した検出性能を実現。広範囲を正確にカバーする光電センサ。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
【無償サンプル提供対象商品〔返却不要〕】
・初回に限り、机上テストや実機検証用に無償でサンプルを提供いたします。（過去にご購入いただいたことのある型番はお申込みいただけません。）

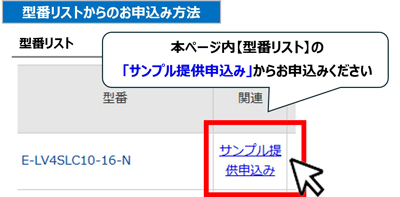

・本ページの型番リスト内「サンプル提供申し込み」リンクよりお申込みください。詳しいご利用方法はこちら
・初回に限り、机上テストや実機検証用に無償でサンプルを提供いたします。（過去にご購入いただいたことのある型番はお申込みいただけません。）
・本ページの型番リスト内「サンプル提供申し込み」リンクよりお申込みください。詳しいご利用方法はこちら

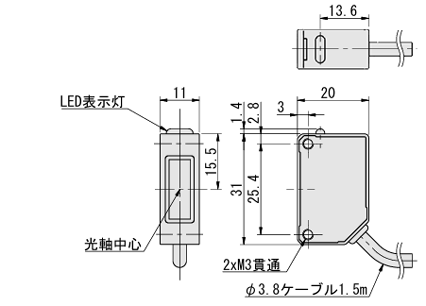

外形図
.gif){kind=icon}
TOPに戻る | [ M ]材質 | [ A ]付属品 | |
| 本体 | ケーブル | |

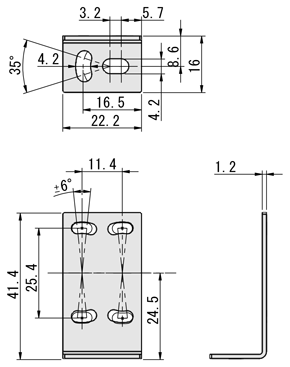

| ポリカーボネート | ポリ塩化ビニル | 取付金具×2個([ M ]材質：SUS304) 座金組込ナベ小ねじ(M3×10)×8個 マイナスドライバー×1個 |
規格表
| 型番 |
| E-MSM2311N-1.5M |
・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]付属品は単品販売を行っておりません。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 出力形態 | 検出方式 | 光源 | 検出範囲 | 出力 | 調整方法 | 接続方式 | ¥基準価格 |
| E-MSM2311N-1.5M | NPN | 透過型 | 赤外光 | 15m | NO/NC | 調整不要 | 1.5mコード引き出しタイプ | 3,030 |
| E-MSM2311P-1.5M | PNP | 2,970 |
製品比較情報
■当社類似品との比較
| 当社類似品 | 当社類似品 | 本商品 |
| MZ-T | E-MSM2311N-1.5M | |
| 出力形態 | NPN | NPN |
| 検出方式 | 透過型 | 透過型 |
| 全長x幅x高さ(mm) | 31×20×11 | 31×20×11 |
| 定格使用電圧 | DC10～30V | DC12～24V±10% |
| 検出距離 | 25m | 15m |
| 使用周囲温度 | -25℃～+55℃ | -10℃～+55℃ |
| 保護等級 | IP67 | IP67 |
| ケース材質 | ABS（ガラス繊維入り） | ABS（ガラス繊維入り） |
| フロントカバー材質 | PMMA（アクリル樹脂） | PMMA（アクリル樹脂） |
| ケーブル | 外径φ3.8、2m | 外径φ3.8、2m |
| RoHS10 | 対応 | 対応 |
使用方法
■入出力回路図
直線3線式NPN出力
Tr ： NPN出力トランジスタ
ZD： サージ電圧吸収用ツェナーダイオード
D ： 電源・出力逆接保護用ダイオード
Tr ： NPN出力トランジスタ
ZD： サージ電圧吸収用ツェナーダイオード
D ： 電源・出力逆接保護用ダイオード
配線図

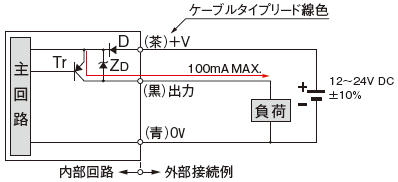

直線3線式PNP出力
Tr ： PNP出力トランジスタ
ZD： サージ電圧吸収用ツェナーダイオード
D ： 電源・出力逆接保護用ダイオード
Tr ： PNP出力トランジスタ
ZD： サージ電圧吸収用ツェナーダイオード
D ： 電源・出力逆接保護用ダイオード

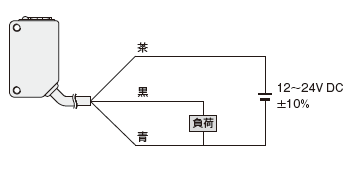

配線図
投光部回路図
■引き出しケーブル（片端切り落とし）
| 構成 | ケーブル仕様 |
| 導体 | 導体構成30/導線導体0.08ｍｍ |
| PVC絶縁体 | 芯線外径（絶縁体外径）：1.20mm（茶色、青色、黒色） |
| PVCシース | 仕上外径：3.8mm、黒 |
| 断面図 |  |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
3,030円 ( 3,333円 ) | 在庫品1日目当日出荷可能 |
|
2,970円 ( 3,267円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
長距離でも安定した検出性能を実現。広範囲を正確にカバーする光電センサ。
ご注意
- 【無償サンプル提供対象商品〔返却不要〕】
初回に限り無償でサンプルを提供いたします。詳しくはこちら
------------------------------------------------------------------------------------------------- - 本商品はRoHSおよびCE対応の光電センサです。
- REACH・TSCA・chemSHERPA等の調査ならびに保証の対象外となります。
- 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

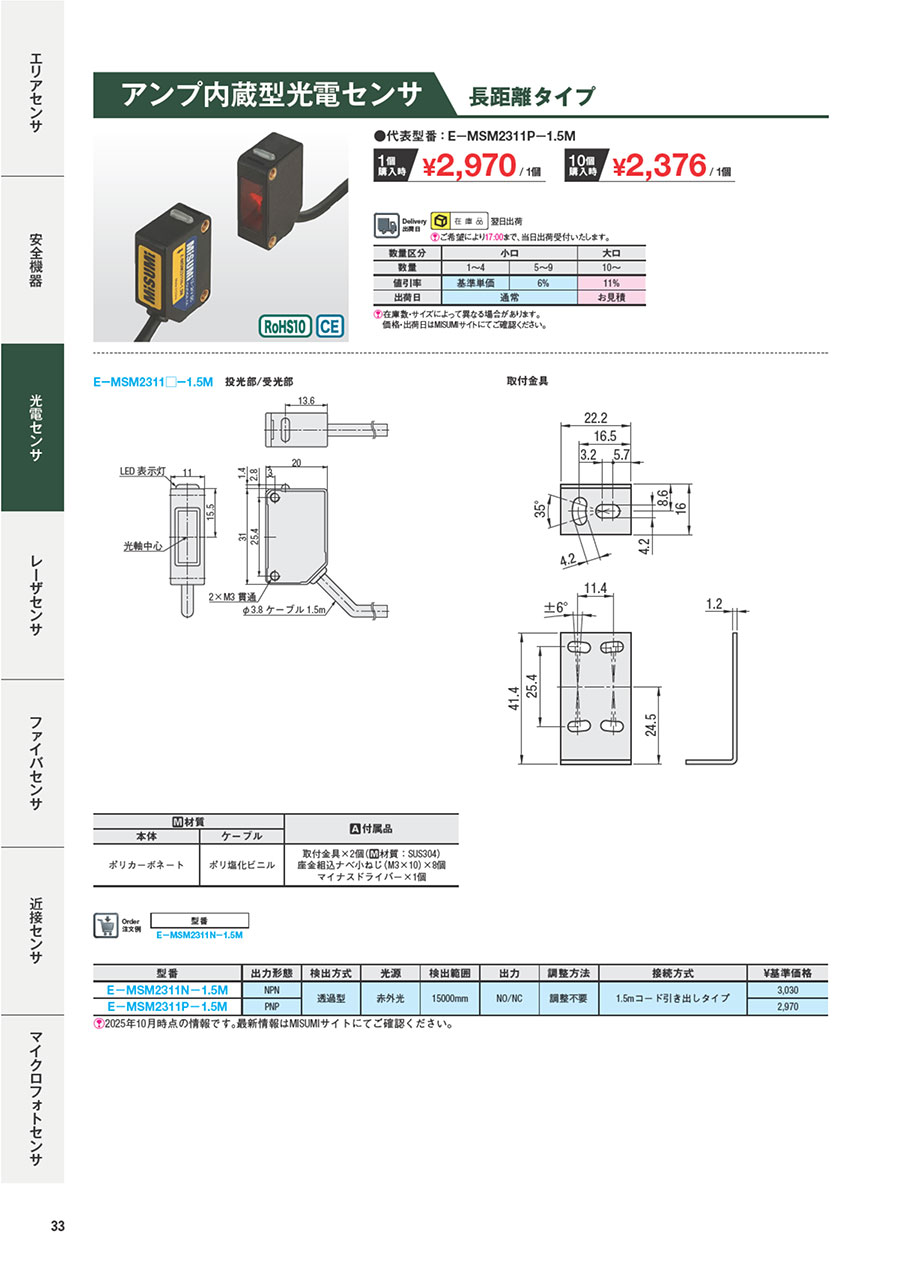

カタログ
アンプ内蔵型光電センサ -長距離タイプ-のレビュー
設備のセンサー
5
5.02025/12/02
ポカヨケ対策用に使用しています。
問題なく使用できています。
0人が参考にしています。
シューター部の通過検知
4
4.02025/12/01
他社に比べ非常に安価なので、社内改造のコストが抑えられ重宝しています。安価でも能力は他社と遜色はなく、問題なく使用できて...もっと読む
0人が参考にしています。
生産設備に使用
5
5.02025/12/01
他社製品より短納期で尚且つ安価だったため購入しましたが、問題無く使用できています。
0人が参考にしています。
設備のドアの開閉確認用センサ
4
4.02025/09/16
標準の光電センサよりも距離が長く、取付場所の制約をクリアできたのがよかった。社内設備なので費用も抑えて使い勝手もよかった...もっと読む
0人が参考にしています。
