アンプ内蔵型光電センサ -超薄型タイプ-
- 通常単価(税別)
- 2,780円～2,980円
- 税込単価
- 3,058円～3,278円
小型の設備や、省スペースで使用可能な超薄型光電センサが登場。
- 【無償サンプル提供対象商品〔返却不要〕】
初回に限り無償でサンプルを提供いたします。詳しくはこちら
------------------------------------------------------------------------------------------------- - 2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

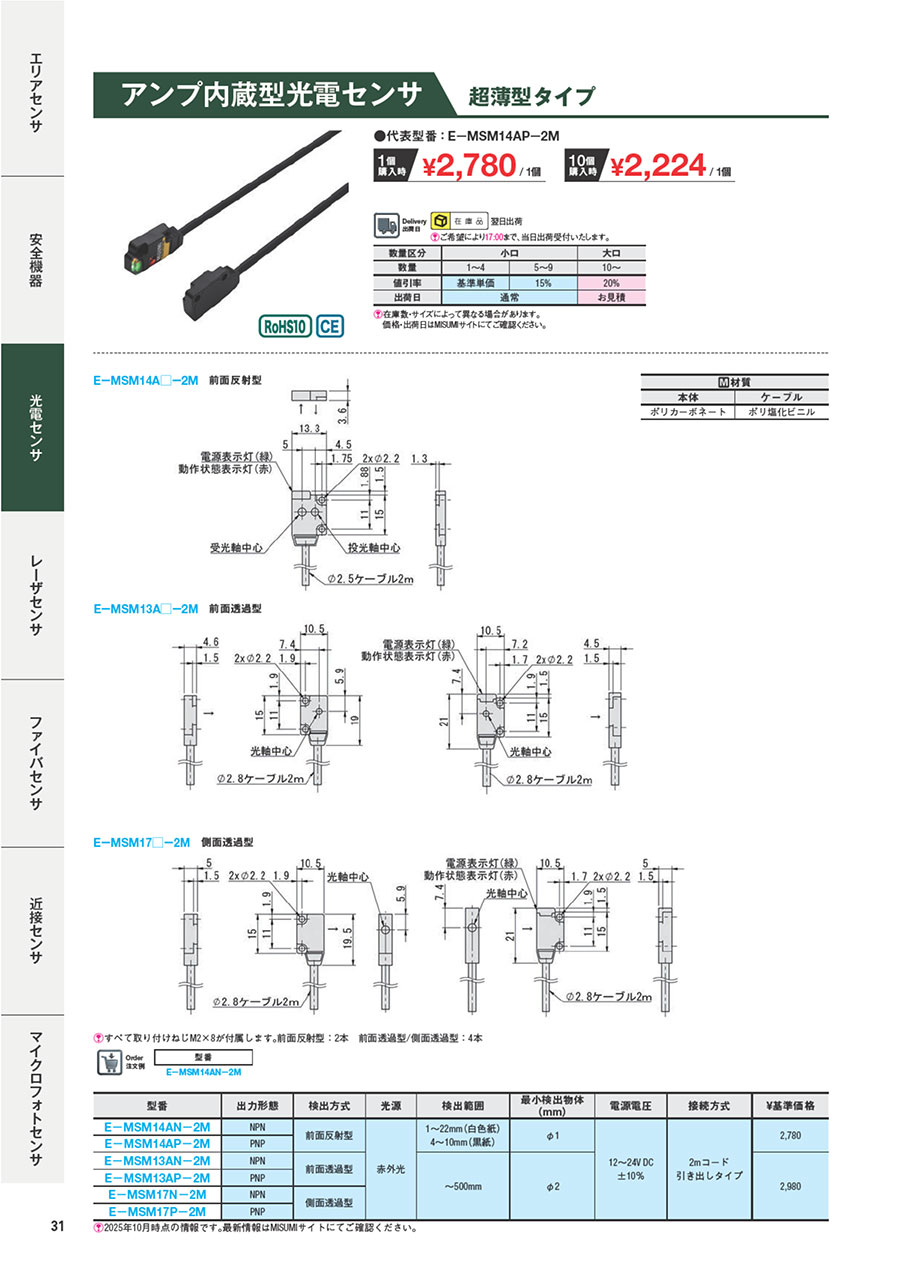

外形図・規格表
・初回に限り、机上テストや実機検証用に無償でサンプルを提供いたします。（過去にご購入いただいたことのある型番はお申込みいただけません。）
・本ページの型番リスト内「サンプル提供申し込み」リンクよりお申込みください。詳しいご利用方法はこちら
外形図
EーMSM13A□ー2M 前面透過型
投光器 受光器EーMSM17□ー2M 側面透過型
投光器 受光器[ ! ]取付金具は付属しません。
| 構成品 | 本体 | ケーブル |
| [ M ]材質 | ポリカーボネート | ポリ塩化ビニル |
規格表
| 型番 |
| E-MSM14AN-2M |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 出力形態 | 検出方式 | 形状 | 光源 | 出力 | 検出範囲 | 最小検出物体 | 電源電圧 | 接続方式 | ¥基準価格 |
| （mm） | ||||||||||
| E-MSM14AN-2M | NPN | 前面反射型 |  | 赤外光 | NO/NC | 1~22mm(白色紙) | φ1 | 12～24V DC ±10％ | 2,780 | |
| E-MSM14AP-2M | PNP | 4~10mm(黒紙) | ||||||||
| E-MSM13AN-2M | NPN | 前面透過型 |  | ～500mm | φ2 | 2mコード | 2,980 | |||
| E-MSM13AP-2M | PNP | 引き出しタイプ | ||||||||
| E-MSM17N-2M | NPN | 側面透過型 |  | |||||||
| E-MSM17P-2M | PNP |
規格概要
| 種類 | 前面反射型 | 前面透過型 | 側面透過型 | |
| 型番 | NPN出力 | E-MSM14AN-2M | E-MSM13AN-2M | E-MSM17N-2M |
| PNP出力 | E-MSM14AP-2M | E-MSM13AP-2M | E-MSM17P-2M | |
| 製品画像 |  |  |  | |
| 光源 | 赤色光680nm | 赤色光650nm | ||
| 検出距離 | 1～22mm(白色紙) 4～10mm(黒紙) | ～500mm | ||
| 最小検出物体 | φ1㎜(不透明体) | φ2㎜(不透明体) | ||
| 応差 | 動作距離の約20％以下 | |||
| スポット径 | φ40㎜(検出距離30㎜) | φ44.2㎜(検出距500㎜) | φ46㎜(検出距500㎜) | |
| 繰り返し精度(検出軸直角方向) | 0.1㎜以下 | 0.05㎜以下 | ||
| 電源電圧 | 12VDC～24VDC±10％ | |||
| 消費電流 | 15mA以下 | 10mA以下 | ||
| 制御出力 | NPN/PNP出力：流入電流50mAにて(残留電圧:2V以下) | |||
| 出力動作 | 動作切換スイッチを装備し、動作状態(遮光時ON、入光時ON)を任意に切り替えることができます | |||
| 保護回路 | サージ保護回路、短絡保護、逆極性保護 | |||
| 応答時間 | 1ms以下 | 5ms以下 | ||
| 表示灯 | 電源表示灯(緑：通電時点灯) 動作表示灯(赤：出力時点灯) | |||
| 保護構造 | IP64 | |||
| 周囲温度 | 動作時:－10℃～＋50℃(結露、凍結なきこと) 保存時:－10℃～＋70℃(結露、凍結なきこと) | |||
| 使用周囲湿度 | 動作時:35～85％RH(結露なきこと) 、保存時:35～85％RH(結露なきこと) | |||
| 使用周囲照度 | 白熱灯:受光面照度が3000Lx以下、LED：1000Lx以下、太陽光：10000Lx以下 | |||
| 絶縁抵抗 | 50MΩ以上(DC500V DC)充電部とケース間 | |||
| 絶縁耐力 | AC1000V(50/60Hzにて1分間)充電部とケース間 | |||
| 耐振動(耐久) | 10-55Hz、複振幅1.5mm XYZ各方向2時間 | |||
| 耐衝撃(耐久) | 500m/s2 複振幅 XYZ各方向3回 | |||
| 接続方法 | コード引き出しタイプ (３線式、ケーブル長さ：2ｍ) | コード引き出しタイプ (投光器：２線式、ケーブル長さ：2ｍ/受光器：３線式、ケーブル長さ2m) | ||
| ケース材質 | ケース：PC、レンズ：PMMA | |||
製品比較情報
| 当社類似品 MT-STD | 本商品 E-MSM13AN-2M | |
| 出力形態 | NPN | NPN |
| 検出方式 | 透過型 | 透過型 |
| 全長x幅x高さ(mm) | 20.8×12×５ | 15×10.5×3.6 |
| 定格使用電圧 | DC12～24V | DC12～24V±10% |
| 検出距離 | 500mm | 500mm |
| 使用周囲温度 | -25～+55℃ | -25～+55℃ |
| 保護等級 | IP67 | IP67 |
| ケース材質 | ポリカーボネート | ポリカーボネート |
| ケーブル | 外径φ2.5、2m | 外径φ2.5、2m |
| RoHS10 | 対応 | 対応 |
使用方法
■入出力回路図

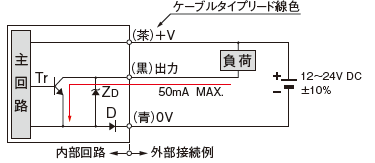

EーMSM14ANー2M 前面反射型
Tr ： NPN出力トランジスタ
ZD： サージ電圧吸収用ツェナーダイオード
D ： 電源・出力逆接保護ダイオード

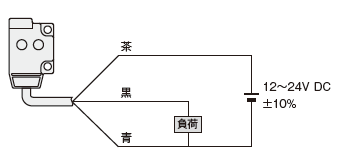

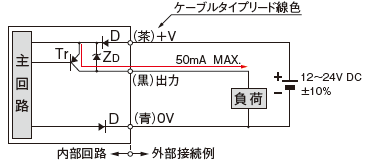

EーMSM14APー2M 前面反射型
Tr ： PNP出力トランジスタ
ZD： サージ電圧吸収用ツェナーダイオード
D ： 電源・出力逆接保護ダイオード

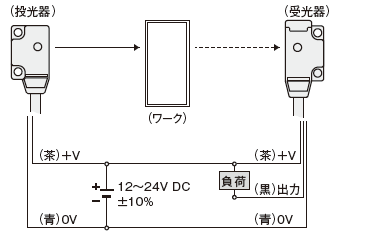

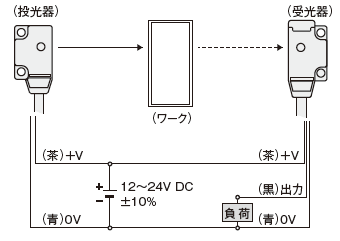

EーMSM13A□ー2M 前面透過型 / EーMSM17□ー2M 側面透過型
●取付時
取付について
・キリ穴に取り付けます（単位：mm）
締付けトルクは0.2N・m以下としてください。
・付属のネジとナットを使用してください（単位：mm）
締付けトルクは0.2N・m以下としてください。
取付方向について
・光電センサの検出面は検出物体に対して平行に設置してください。
●光軸調整
拡散反射型
・検出物体を設置後、センサを上下左右に調整して表示灯が動作する範囲を決め、その中央にセンサを固定します。
透過型
・投光器と受光器を直線上に対向させ、投光器を上下左右に動かし、動作表示灯（緑色）で受光範囲を判決め、投光器をその範囲の中心に設置します。
・投光器を上下左右に動かし、上記と同様に調整します。
・受光器の角度も同様に調整してください。
その他
・ケーブルを過度に曲げたり、引っ張り応力を加えたりしないでください。
内部導体が断線する恐れがあります。
警告 本製品は人身保護用の検出装置としては使用できません 使用上の注意 ・本製品を人身の安全を保護するための検出装置として使用しないでください。・人身の安全を確保する目的での検出は、OSHA、ANSI、IECなど各国の
人身安全保護に関する法令や規格に準拠した製品を使用してください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,980円 ( 3,278円 ) | 在庫品1日目当日出荷可能 |
2,980円 ( 3,278円 ) | 在庫品1日目当日出荷可能 |
2,780円 ( 3,058円 ) | 在庫品1日目当日出荷可能 |
2,780円 ( 3,058円 ) | 在庫品1日目当日出荷可能 |
2,980円 ( 3,278円 ) | 在庫品1日目当日出荷可能 |
2,980円 ( 3,278円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
小型の設備や、省スペースで使用可能な超薄型光電センサが登場。
ご注意
- 【無償サンプル提供対象商品〔返却不要〕】
初回に限り無償でサンプルを提供いたします。詳しくはこちら
------------------------------------------------------------------------------------------------- - 2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
| 省スペース仕様 | |
| 超薄型・超小型なため、スペースを取らずに設置が可能です。 | |
 | |
| 取付仕様 | |
| 正面検出タイプと側面検出タイプを選択でき、用途に応じた取付方法の選定が可能です。 | |
 | |
