ミスミ

アンプ内蔵型光電センサ -フラットタイプ-

アンプ内蔵型光電センサ -フラットタイプ-
  • アンプ内蔵型光電センサ -フラットタイプ-
  • アンプ内蔵型光電センサ -フラットタイプ-
通常単価(税別)
2,950円
税込単価
3,245円
通常出荷日：在庫品1日目当日出荷可能

設置自由度アップ！ご使用環境に合わせて選択可能な薄型光電センサ。

  • 【無償サンプル提供対象商品〔返却不要〕】
    初回に限り無償でサンプルを提供いたします。詳しくはこちら
    -------------------------------------------------------------------------------------------------
  • 2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
詳細を確認

よく一緒に見られています

アンプ内蔵型光電センサ -角型タイプ-

ミスミ

アンプ内蔵型光電センサ -角型タイプ-
通常価格(税別)： 2,680円 (税込価格：2,948円)

通常出荷日：在庫品1日目

よく一緒に見られています

アンプ内蔵型光電センサ -超薄型タイプ-

ミスミ

アンプ内蔵型光電センサ -超薄型タイプ-
通常価格(税別)： 2,780円 (税込価格：3,058円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

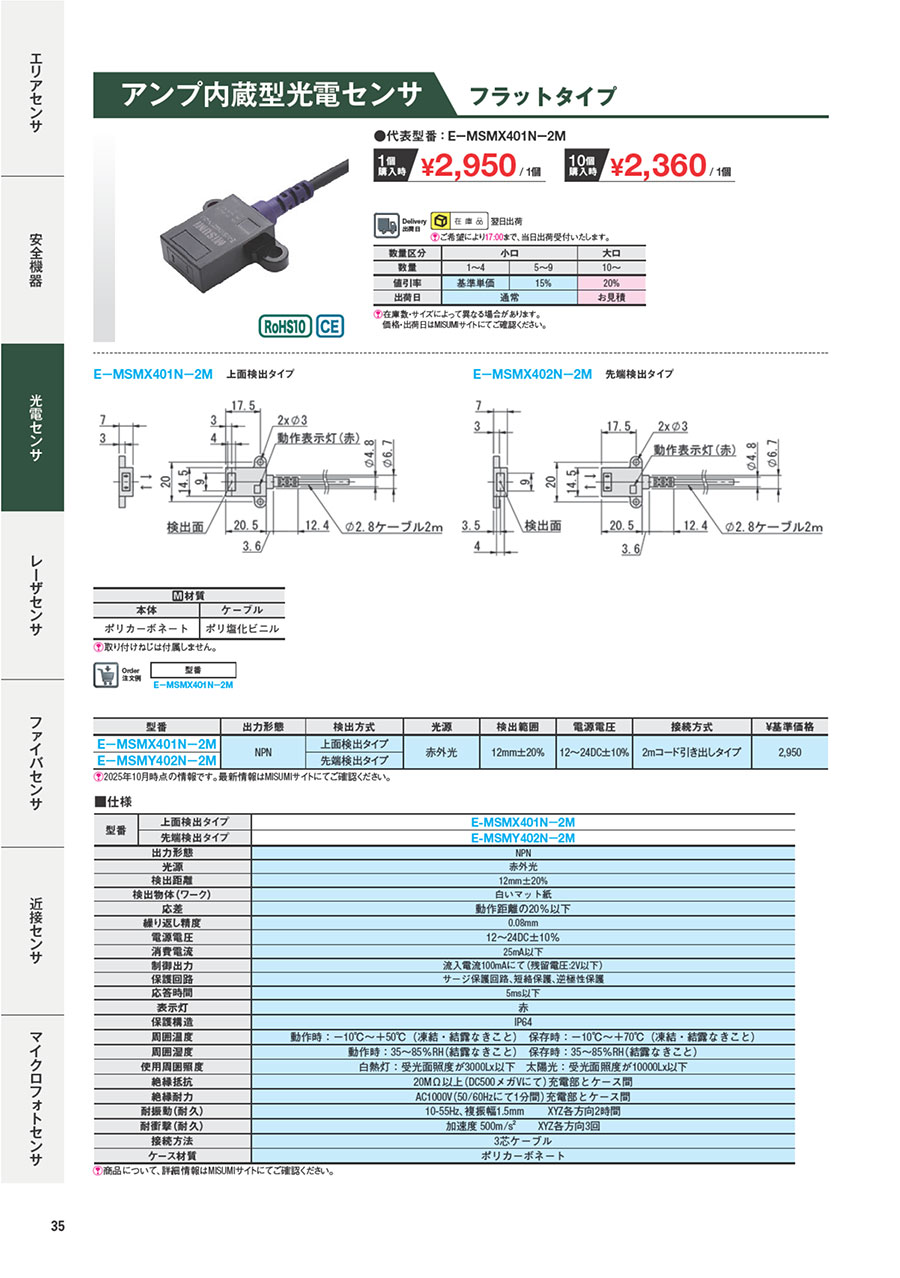

外形図・規格表

外形図

【無償サンプル提供対象商品〔返却不要〕】
・初回に限り、机上テストや実機検証用に無償でサンプルを提供いたします。（過去にご購入いただいたことのある型番はお申込みいただけません。）
・本ページの型番リスト内「サンプル提供申し込み」リンクよりお申込みください。詳しいご利用方法はこちら
E－MSMX401N－2M　上面検出タイプ
外形図

E－MSMX402N－2M 先端検出タイプ
外形図
構成品本体ケーブル
[ M ]材質ポリカーボネートポリ塩化ビニル
[ ! ]取り付けねじは付属しません。

規格表

型番
E-MSMX401N-2M
・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番出力形態検出方式光源検出範囲電源電圧接続方式¥基準価格
E-MSMX401N-2MNPN上面検出タイプ赤外光12mm±20%12～24DC±10%2mコード引き出しタイプ2,950
E-MSMY402N-2M先端検出タイプ

製品比較情報

■当社類似品との比較
 当社類似品
MT-FLD		本商品
E-MSMX401N-2M
出力形態NPNNPN
検出方式限定反射型上面検出・先端検出型
全長x幅x高さ(mm)20.5×14×3.520.5×14×7
定格使用電圧DC12～24VDC12～24V
検出距離2～15mm12mm±20%
使用周囲温度-25～+55℃-25～+55℃
保護等級IP67IP67
ケース材質ポリカーボネートポリカーボネート
ケーブル外径φ2.5、2m外径φ2.8、2m
RoHS10対応対応

使用方法

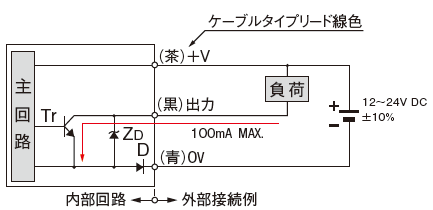

■入出力回路図

直線3線式NPN出力

Tr ： NPN出力トランジスタ
ZD： サージ電圧吸収用ツェナーダイオード
D ： 電源・出力逆接保護用ダイオード

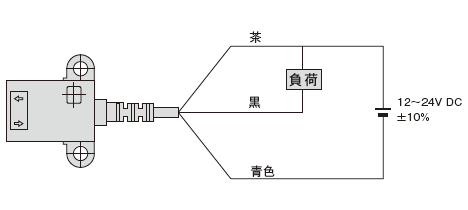

配線図
■引き出しケーブル（片端切り落とし）
構成ケーブル仕様
導体導体構成30/導線導体0.08ｍｍ
PVC絶縁体芯線外径（絶縁体外径）：1.20mm（茶色、青色、黒色）
PVCシース仕上外径：3.8mm、黒
断面図

型番リスト

表示件数
  • 1
    • 型番
    E-MSMX401N-2M
    E-MSMY402N-2M
    関連

    検出方式

    		RoHS?最小発注数量

    サンプル提供申込み

    上面検出
    10
    1個

    サンプル提供申込み

    先端検出
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,950円
    ( 3,245円 )
    在庫品1日目当日出荷可能
    2,950円
    ( 3,245円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    設置自由度アップ！ご使用環境に合わせて選択可能な薄型光電センサ。

    ご注意

    • 【無償サンプル提供対象商品〔返却不要〕】
      初回に限り無償でサンプルを提供いたします。詳しくはこちら
      -------------------------------------------------------------------------------------------------
    • 2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    概要・仕様

    商品特長
    2種類の検出方式
    2種類の検出方式を用意し、あらゆる角度での設置に対応
    商品概要
    見やすい動作状態表示灯
    商品概要
    注意・禁止事項
    注意事項 警告 本製品は人身保護用の検出装置としては使用
    できません     使用上の注意 ・本製品を人身の安全を保護するための検出装置
     として使用しないでください。
    ・人身の安全を確保する目的での検出は、OSHA、
     ANSI、IECなど各国の人身安全保護に関する
     法令や規格に準拠した製品を使用してください。     取付 ・本体をネジで固定する場合は、M3ねじを使用し、締付トルクを以下の値以下になるようにしてください。 また、小型の丸い平ワッシャ（φ6mm）を使用してください。 設計時 配線 端子の配置、ケーブル配線、電圧範囲を確認の上、正しく配線してください。 騒音の多い環境で使用する場合は、周囲の騒音の重なりにご注意ください。
    センサの近くにモータ、ソレノイドコイル、ソレノイドバルブなど大きなサージを発生する可能性のある機器がある場合には、機器にサージアブソーバを設置してください。     設置 ・最適な設置距離（中心までの距離）は12mmです。センサは、30mmを超える光沢のある背景の影響を受けません（直面している場合）。 （ただし、光沢のある背景は表面が平らなでセンサに直面している必要があります。球状または湾曲した背景が検出される場合があります。）

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    アンプ内蔵型光電センサ -フラットタイプ-のレビュー
    4平均満足度：4.02件のレビュー
    ワークのバリ検出用
    4
    満足度：4.02025/12/05
    取付的に上面検出用のセンサを探していた為、助かりました。自社内で使う為、値段も安価で短納期で助かりました。
    0人が参考にしています。
    インターロック用センサー
    4
    満足度：4.02025/10/14
    装置の安全カバーに急遽インターロックを追加することになった際に使用しました。納期も早く、小型で使用しやすかったです。
    0人が参考にしています。
