ファイバユニット 集束レンズ
- 検出方式
- 拡散反射
- 適用ヘッド径
- M3×P0.5
ご注意
- 2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は25年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2型番あります。

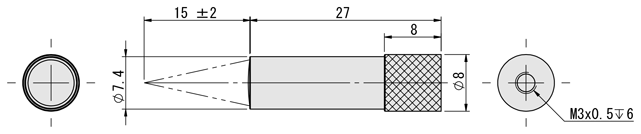

外形図
| ■先端外径：Φ4.3 E-MSMF3A | ■先端外径：Φ7.4 E-MSMF3B |
 |  |
| 構成品 | ケース | レンズ |
| [ M ]材質 | アルミ | ガラス |
規格表
| 型番 |
| E-MSMF3A |
・下表の価格表は25年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 検出方式 | 対応ファイバセンサ | 使用温度 | 先端外径 | スポット径 | 焦点距離 | 適用ヘッド径 | ¥基準単価 |
| E－MSMF3A | 反射型 | E－MSMC31M | −40～70℃ | φ4.0 | 約φ0.4 | 7mm±2 | M3×P0.5 | 2,080 |
| E－MSMF3B | E－MSMC31N | φ7.4 | 約φ0.5 | 15mm±2 |
製品比較情報
■当社類似品と本商品の比較
| 当社類似品 MFUL-D1 | 本商品 E-MSMF3A | |
| 検出方式 | 反射型 | 反射型 |
| 外径、長さ(mm) | φ4.3、全長20.4 | φ4、全長16 |
| スポット径（mm） | 0.2、0.4 | 約0.4 |
| 定格使用電圧 | DC10～30V | DC10～30V |
| 検出距離 | 6mm | 7mm±2 |
| 使用周囲温度 | -40～+70℃ | -40～+70℃ |
| 保護等級 | IP67 | IP67 |
| ハウジング材質 | アルミ | アルミ |
| レンズ材質 | ガラス | ガラス |
| ケーブル | 外径φ3.8、2m | 外径φ3.8、2m |
| RoHS10 | 対応 | 対応 |
詳細情報
基本情報
狭所・微細なワークに最適。ファイバセンサの性能を最大化する集束レンズ。
ご注意
- 2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は25年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
| 反射型（E-MSMF3A) | 反射型（E-MSMF3B) | 対応ケーブル（E-MSMC31M・E-MSMC31N） |
 |  |  |

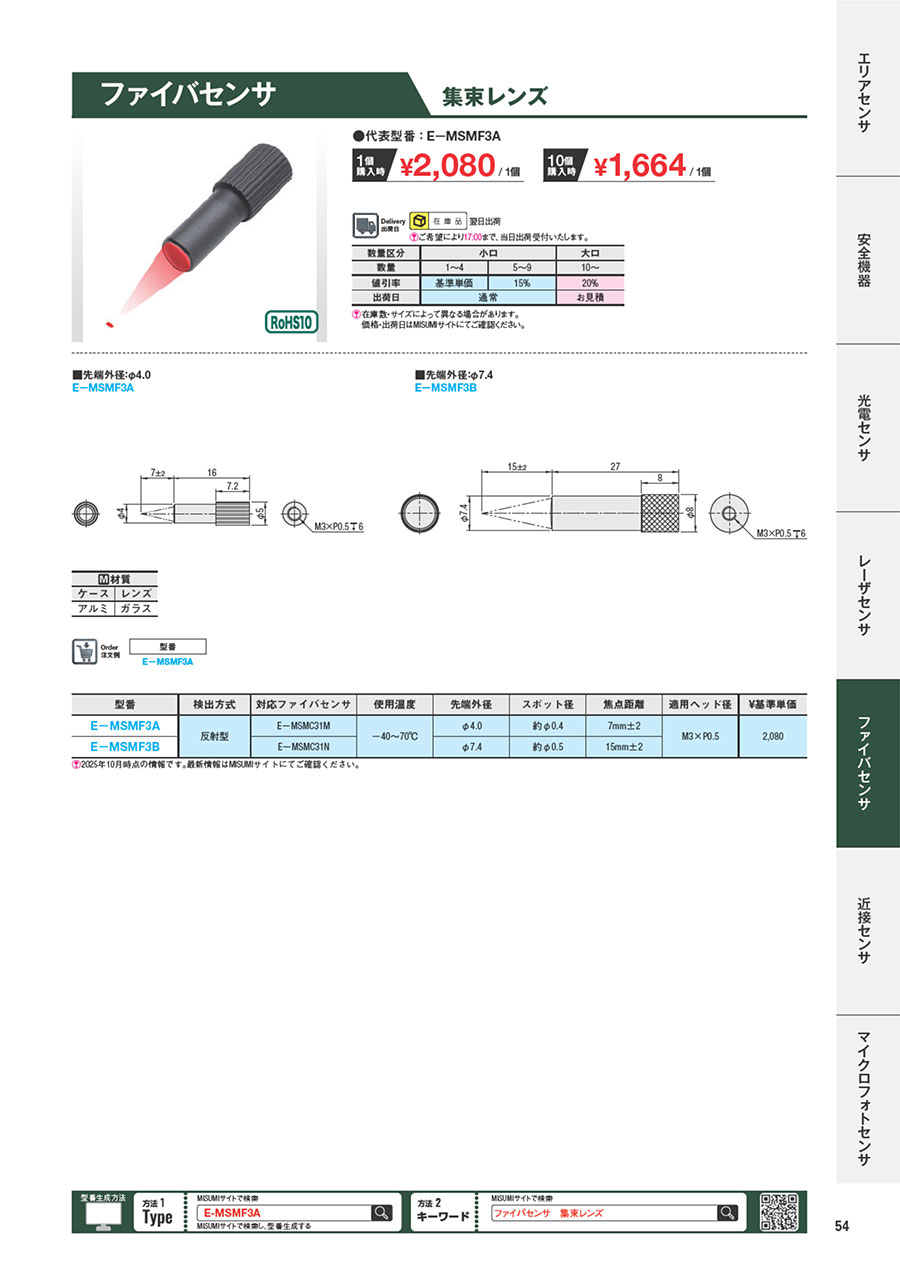

カタログ
