WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちらよりご請求ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。

未確定：候補が4型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

規格表

追加工

指定長フレーム規格表（追加工：可能）

型式	−	L
NFS8−6060	−	800

タイプ	材質	表面処理	型式	L指定0.5mm単位	質量kg/m	断面積mm²	断面2次モーメントmm⁴
タイプ	材質	表面処理	型式	L指定0.5mm単位	質量kg/m	断面積mm²	ℓx	ℓy
NFS	A6063S－T5	白アルマイト	NFS8－6060	50～4000	4.17	1478	56.44×10⁴	56.44×10⁴
GNFS	A6063S－T6相当	白アルマイト	GNFS8－6060	50～4000	6.96	2577	79.86×10⁴	79.86×10⁴

[ ! ]アルマイト処理無し、長さ4000mm以上をご要望の場合、カタログ規格外サービス>>こちらお問い合わせください。

固定長フレーム規格表（有効長さ4000mm）

[ ! ]固定長フレームは、各フレームの型式の頭にKが付いた型式となります。

タイプ	材質	表面処理	型式	Lmm (公差規定なし)＊1	断面積mm²	断面2次モーメントmm⁴
タイプ	材質	表面処理	型式	Lmm (公差規定なし)＊1	断面積mm²	ℓx	ℓy
NFS	A6063S－T5	白アルマイト	KNFS8－6060	4000	1478	56.44×10⁴	56.44×10⁴
GNFS	A6063S－T6相当	白アルマイト	KGNFS8－6060	4000	2577	79.86×10⁴	79.86×10⁴

[ ! ]有効長さ4000mmは実際に使用できる有効長さが4000mm以上あるフレームという意味です。
掴み代を含んだ実寸は4000mm以上となります（数十mm程度長くなります）。
固定長フレームはお客様で切断してご使用いただくフレームのため正確な長さの指定はできません。

追加工（指定長のみ可能　固定長は不可）

[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-」表記のものは適用不可となります。

分類	追加工名称	追加工コード例	内容	カタログ
> 端面タップ加工	端面タップ (センター穴)	LTP/RTP/TPW LHP/RHP/HPW	フレームにタップ加工を行ないます。　■NFSタイプ　LTP/RTP/TPW：M12深さ18mm(ヘリサート挿入済) 　LHP/RHP/HPW：M10深さ18mm(ヘリサート挿入済) 　■GNFS タイプ　LTP/RTP/TPW：M12深さ36mm 　LHP/RHP/HPW：M8深さ15mm(ヘリサート挿入済) この加工が必要なブラインドジョイント（スクリュージョイント / シンプルジョイント）	カタログ
> カット方法変更	高精度カット	SC	全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。 ※ L≦1500のみ適用可	カタログ
> カット方法変更	45度カット	L□T45 R□T45	45度の角度をつけてカットします。 45度カットは、同一方向で他の追加工の重複指定はできません。例：HFS6-3030-500-LTP-LAT45 ⇒ ✖（同一方向（左）の追加加工） HFS6-3030-500-LTP-RAT45 ⇒ 〇（左右別々の追加工） [ ! ]45度以外の角度でカットをご希望の場合は、カタログ規格外品サービスへご相談ください。	カタログ
> レンチ穴あけ	固定位置レンチ穴	LCH/LCV/LCP RCH/RCV/RCP	フレームをL字に組むブラインドジョイント締結の際に、使用する相手側となるフレームの端面タップの位置にあわせて、レンチ穴（φ8）を開ける追加工です。この加工が必要なブラインドジョイント（スクリュージョイント / シングルジョイント / タッピングジョイント）	カタログ
	フレームキャップ厚み分穴位置移動	FL FR	固定位置レンチ穴追加工の穴位置をフレームキャップの厚み分（3mm）移動させます。角に組んだ際にフレームキャップが出っ張らなくなります。	カタログ
	指定位置レンチ穴	AH/BH/CH/DH/EH AV/BV/CV/DV/EV AP/BP/CP/DP/EP	任意の位置にレンチ穴（φ8）を開ける追加工です。フレーム端部以外でのブラインドジョイント締結の際などにご利用頂けます。・水平、垂直、十字の各方向ともに最大５個まで開けることができます。 [ ! ]レンチ穴を６個以上でご希望の場合はカタログ規格外品サービスへご相談ください。	カタログ
> ザグリ穴あけ	指定位置ザグリ穴	Z8-XA○○ Z12-YA○○	任意の位置にザグリ穴（Z6・Z8・Z12から選択可能）を開ける追加工です。　Z6：通し穴φ6.5 ザグリ穴φ11　Z8：通し穴φ9 ザグリ穴φ14　Z12：通し穴φ13 ザグリ穴φ19 ・1方向につき5個まであけることができます。・1つの面に溝が複数列あるフレームでは全ての溝にザグリ穴は加工されます。 [ ! ]ザグリ穴を６個以上、ザグリ穴の向き変更をご希望の場合は、カタログ規格外品サービスへご相談ください。	カタログ
> ブラインドジョイント専用穴あけ	D穴	LDH/LDV RDH/RDV	シングルジョイント締結時に必要な穴をあけます。（シングルジョイント）	カタログ
	S穴	LSH/LSV RSH/RSV	先入れダブルジョイント締結時に必要な穴をあけます。 (先入れダブルジョイント)	カタログ
	M穴	LMH/LMV RMH/RMV	後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。 (後入れダブルジョイント / センタージョイント)	カタログ
> その他加工	GNFSシリーズ端面タップ	LTS/RTS/TSW	高剛性タイプのフレーム専用の端面プレート取り付けに必要なタップ加工を行ないます。 (高剛性用プレート)	カタログ
	端面C面取り	CW	フレーム端面の外周にC面取り加工を行ないます。	カタログ
	シール貼り付け	ZZZ	アルミフレームのカタログ記号などを印刷したシールを貼付けます。文字数などの制限はありますが、お客様の通し番号・ユニット番号の印字も可能です。	カタログ

8-45シリーズ関連部品

■アルミフレームアクセサリ

商品名	ブラケット	ブラインドジョイント	ナット	フレームキャップ	溝カバー	導電ワッシャ
写真
カタログページ	6シリーズカタログ	6シリーズカタログ	6シリーズカタログ	6シリーズカタログ	6シリーズカタログ	6シリーズカタログ
商品ページ	こちら	こちら	こちら	こちら	こちら	こちら
総合情報ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

■対応フレームキャップ一覧

フレーム型番	対応フレームキャップ
フレーム型番	商品タイプ		色	厚さ	型番	使用数
NFS8－6060 固定長フレーム（Kで始まる型番）も同じです		キャップ止め	黒	3	HFC6-8-6060-B	1
NFS8－6060 固定長フレーム（Kで始まる型番）も同じです		キャップ止め	ライトグレー	3	HFC6-8-6060-S	1
GNFS8－6060 固定長フレーム（Kで始まる型番）も同じです		キャップ止め	黒	3	GFC8-6060-B	1
		キャップ止め	ライトグレー	3	GFC8-6060-S	1
		ボルト止め（高剛性用プレートタイプ）取付には専用の追加工が必要となります。	銀色	2	HFCD8-6060	1

選定サポート情報

■フレーム接続方法
フレームの接続方法は大別すると以下の２つになります。>>さまざまな接続方法例を確認ください。

	ブラケット	ブラインドジョイント
接続例
特徴	・フレームの外側で接続・任意の位置に移動可・美観に劣る	・フレームの内側で接続・美観に優れる・フレームに加工が必要

■端面タップ穴あけ追加工(8－45シリーズ□60)
センター部（コーナー部はありません）

タイプ	サイズ・位置	左側	右側	両側	断面図
NFS HFS	M12深さ18 (φ12.5はヘリサート）	LTP	RTP	TPW
NFS HFS	M10深さ18 (ヘリサート挿入済)	LHP	RHP	HPW
GFS GNFS	M12深さ36	LTP	RTP	TPW
GFS GNFS	M8深さ15 (ヘリサート挿入済)	LHP	RHP	HPW
タップ位置

■アルミフレーム許容目安荷重(たわみ量)の考え方
[ ! ]許容目安荷重は、フレームたわみ量が長さ1000mmあたり1mm以内の荷重になります。
これを超えたたわみでも破損は起こりませんが、実用上の最大たわみと見てください。（許容たわみ量目安は長さに比例します。例　500mm⇒0.5mm 2000mm⇒2mm）
アルミフレーム強度目安表または、たわみ算出簡易表/たわみ算出計算式からご検討ください。

■許容荷重目安
フレーム	高さ × 幅(mm)	NFS・HFSタイプ		GNFS・GFSタイプ		HFSタイプとの許容荷重差
		許容荷重		許容荷重
		(N)	(kgf)	(N)	(kgf)
60角	60×60	1,743	177	2,682	273	1.54倍
[ ! ]フレーム長1000mm、両端支持で中央集中荷重での値となります。

■機械的性質(参考実測値)
フレームタイプ	NFSタイプ	HFSタイプ	GNFSタイプ	GFSタイプ
材質(JIS記号)	A6063S−T5	A6005CSS-T5	A6063S−T6相当	A6061SS−T6相当
引張り強さ(N/mm²)	155以上	245以上	205以上	265以上(実測278)
耐力(N/mm²)	110以上	205以上	170以上	245以上(実測247)
縦弾性係数(N/mm²)	69,972	69,972	69,972	69,972
ブリネル硬度(HB)	88	88	88	88
表面処理	アルマイト処理9μm以上

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

GNFS8-6060-[50-4000/0.5]

KGNFS8-6060-4000

KNFS8-6060-4000

NFS8-6060-[50-4000/0.5]

フレームタイプ

材質

L寸固定・指定

固定寸（有効長さ）

(mm)

全長 L

(mm)

材質証明書：材質

RoHS?

最小発注数量

GNFS(高剛性タイプ)	A6063S-T6相当	指定	-	50 ～ 4000	A6063S-T6相当	10	1個
GNFS(高剛性タイプ)	A6063S-T6相当	固定	4000	-	A6063S-T6相当	10	1個
NFS(標準タイプ)	A6063S-T5	固定	4000	-	A6063S-T5	10	1個
NFS(標準タイプ)	A6063S-T5	指定	-	50 ～ 4000	A6063S-T5	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	1日目
26,459円 ( 29,105円 )	1日目
14,160円 ( 15,576円 )	1日目
- ( - )	1日目

基本情報

8-45シリーズの60mm角、1列溝アルミフレームです。
■8-45シリーズとは
溝幅10mmのアルミフレームです。M8のボルトに適用します。
切断面・追加工部には表面処理がされていません。

ご注意

WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちらよりご請求ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。

技術情報

納期・価格

価格表

L＝300未満の場合
長さに関わらず表中単価となります。

L＝300以上の場合
下記計算をし価格を算出します。
￥基準単価/m×指定全長＝販売単価
（1円単位は切り捨て）
■指定長フレーム
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

タイプ	型式	L指定0.5mm単位	￥基準単価300mm未満	￥スライド単価300mm未満		￥基準単価/m300mm以上	￥スライド単価/m300mm以上
タイプ	型式	L指定0.5mm単位	1～9本	10～49	50～160	1～9本	10～49	50～160
NFS	NFS8－6060	50～4000	1,119	1055	940	3,760	3,570	3,170
GNFS	GNFS8－6060	50～4000	2,100	1,992	1,770	7,040	6,680	5,940

■固定長フレーム（有効長さ4000mm）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

タイプ	型式	Lmm	￥基準単価	￥スライド単価
タイプ	型式	Lmm	1～9本	10～20
NFS	KNFS8－6060	4000	13,550	12,090
GNFS	KGNFS8－6060	4000	25,320	22,590

納期

■指定長フレーム

ご注文締切

日目出荷

急

ストークT

当日出荷

無料

正午迄

■固定長フレーム（有効長さ4000mm）

ご注文締切

日目出荷

急

ストークT

当日出荷

無料

正午迄

■指定長フレーム
数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1～79	80～160	161～
値引率	基準単価	50%	お見積り
出荷日	通常		お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
■固定長フレーム
数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～20	21～
出荷日	通常	お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

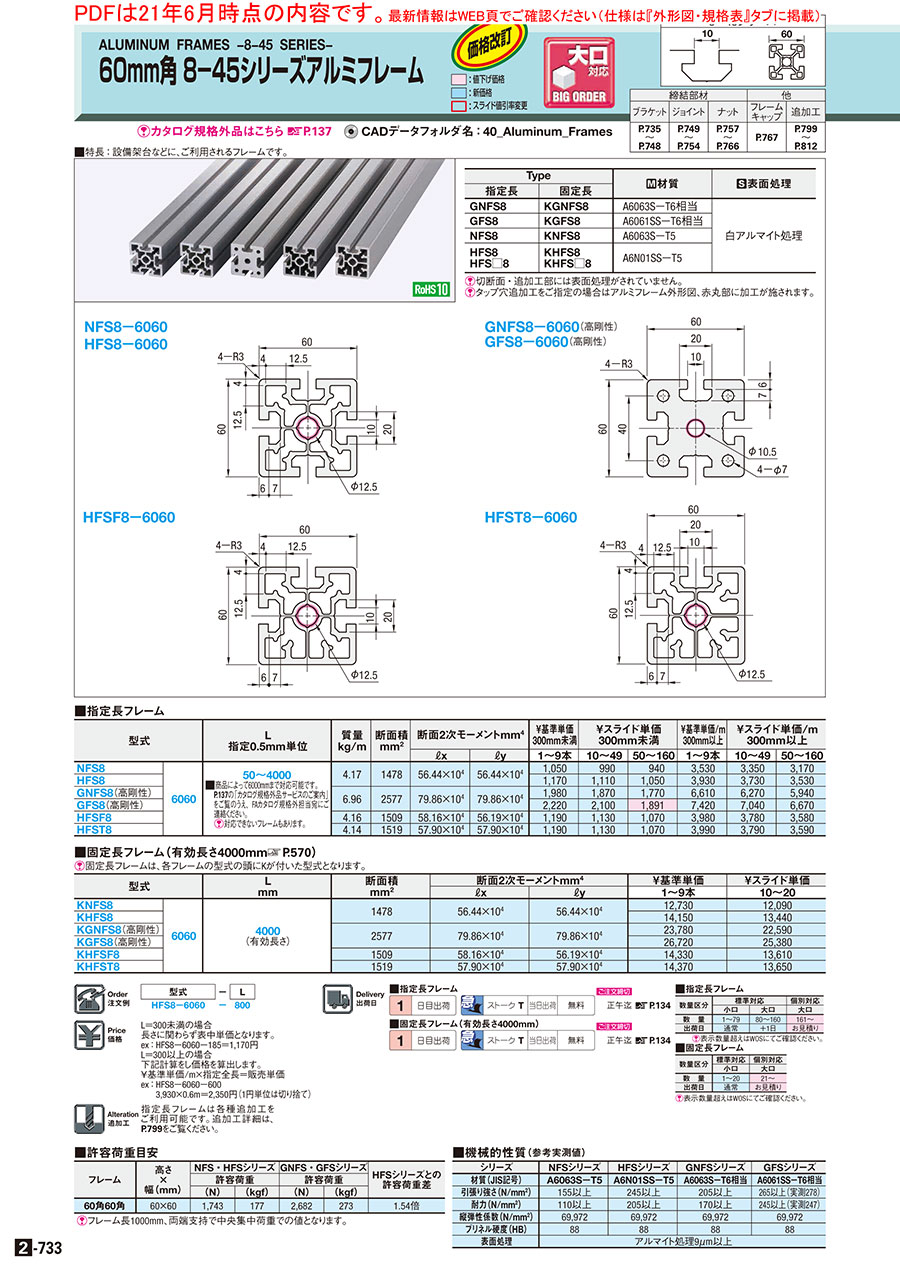

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
