【エコノミーシリーズ】ベアリングホルダセット　T型　止め輪付きタイプ

通常単価(税別): -

税込単価: -

通常出荷日：15日目～99日目

正面から取り付けやすいT字形状に加え、止め輪によってベアリングを確実に固定できる構造を採用しており、高...

詳細を確認

当ページの価格表は25年9月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

今見ている商品の標準品

ミスミ

ベアリングホルダセット　T型　高さ指定タイプ

通常価格(税別)： 3,450円 (税込価格：3,795円)

通常出荷日：5 日目～

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS対応ベアリングホルダセット T型省スペースタイプ

通常価格(税別)： 1,260円 (税込価格：1,386円)

通常出荷日：在庫品1日目

未確定：候補が360型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

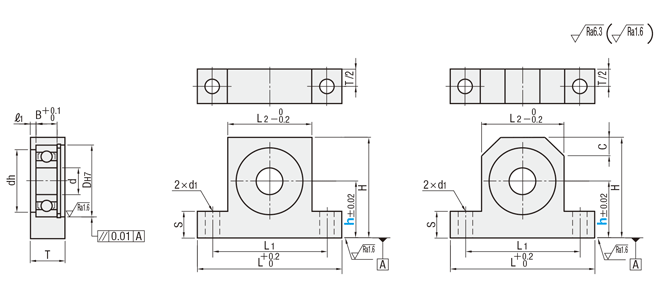

外形図・規格表

C面取りなし C面取り有り上端両側の角をC面取り（45°）

軸受け精度　GB/T 307.1 0級（JIS B 1514 0級相当）
[ ! ]ベアリングと止め輪の間にはすき間がありますので、選定時にご注意ください。

Type			[ M ]材質			[ S ]表面処理
高さh選択	高さh指定	高さh指定C面取り	ベアリング	ホルダ	止め輪	ホルダ
E-LBGHKB	E-LBGHFB	E-LBGHFB-C	スチール	S45C相当	ばね用鋼	四三酸化鉄皮膜
-		E-LBGHF-C				無電解ニッケルメッキ
		E-LBGHFA-C		アルミ合金		白アルマイト処理
E-LBGHKSA	E-LBGHFSA	-	ステンレス		SUS304相当
E-LBGHKS	E-LBGHFS			SUS304相当		-

規格表

型式			−	h

Type	ベアリング	シール
E-LBGHFA-C	6901	ZZ	−	23

型番			h		d	D_H7		dh	B	ℓ₁	H	L	L₁	L₂	T	S	C	d₁
Type	ベアリング品番	シール	高さ選択タイプ	高さ			許容差
Type	ベアリング品番	シール	高さ選択タイプ	指定1mm単位			許容差
高さh選択 E-LBGHKB E-LBGHKSA E-LBGHKS 高さh指定 E-LBGHFB E-LBGHFSA E-LBGHFS 高さh指定C面取り E-LBGHFB-C E-LBGHF-C E-LBGHFA-C	623	ZZ 両シールド	10 15 20 25	10～30	3	10	0.015 0	7	4	2	h＋9	36	26	16	10	5	5	4.5
	624				4	13	0.018 0	9	5		h＋11	38	28	18
	605				5	14		10			h＋11	40	30	20
	625		15 20 25 30	15～30	5	16		12			h＋12	46	34	22		10
	606				6	17		13	6		h＋13	47	35	23	12			5.5
	626				6	19	0.021 0	15	6		h＋14	49	37	25	12
	698				8	19	0.021 0	16	6		h＋14	49	37	25	11
	608					22		18	7		h＋15	53	41	29	12
	628					24		20	8		h＋16	56	44	32	15
	6800				10	19	0.021 0	16	5		h＋14	50	38	26	10
	6900		20 30 40	15～40		22		19	6		h＋15	53	41	29	12		10
	6000			20～40		26		22	8		h＋17	58	46	34	15
	6200					30		24	9		h＋19	62	50	38	15
	6801				12	21	0.021 0	18	5		h＋15	53	41	29	10
	6901					24		21	6		h＋16	56	44	32	12
	6001					28		24	8		h＋18	60	48	36	15
	6201					32	0.025 0	26	10		h＋20	64	52	40	16
	6802		25 30 40 50		15	24	0.021 0	21	5		h＋16	56	44	32	10
	6902			18～50		28	0.021 0	25	7		h＋18	60	48	36	12	15
	6002			25～50		32	0.025 0	28	9		h＋20	68	54	40	15			6.5
	6202					35	0.025 0	29	11		h＋22	72	58	44	16
	6903				17	30	0.021 0	27	7		h＋19	64	52	38	13
	6003					35	0.025 0	31	10		h＋22	70	56	43	16
	6203					40	0.025 0	34	12		h＋24	76	62	49	19
	6804				20	32	0.025 0	29	7		h＋20	68	53.5	40	13
	6904		30 35 40 50 60	30～60		37		34	9		h＋23	73	59	45	15
	6004					42		36	12		h＋25	82	66	50	19			9
	6204					47		40	14		h＋28	88	72	56	19
	6805				25	37		34	7		h＋23	82	64	46	13
	6905					42		39	9		h＋25	91	69	51	15
	6005					47		41	12		h＋28	96	76	56	19		12
	6205		35 40 50 80	40～80		52	0.03 0	45	15		h＋31	102	82	62	22	20		11
	6806				30	42	0.025 0	39	7		h＋25	91	71	51	14
	6906					47	0.025 0	44	9		h＋28	96	76	56	16
	6006					55	0.03 0	48	13		h＋32	104	84	64	19
	6206					62		55	16		h＋36	112	92	72	22
	6007		50 60 80 90	40～90	35	62		55	14		h＋36	112	92	72	21	20	12	11
	6207		50 60 80 90	40～90	35	72		64	17	3	h＋44	148	118	88	26	25	15	13
	6008		60 80 100	45～100	40	68		60	15		h＋41	122	102	82	24	20	12	11
	6208		60 80 100	45～100	40	80		74	18		h＋50	160	130	100	27	25	15	13

[ ! ]ベアリングのブランドを保証しません。

追加工

型式	−	h	−	追加工
E-LBGHK6000ZZ	−	30	−	NA

Alterations

ベアリングなし

C2面取り追加工

C面取り追加工

Code

KCC

KKC

Spec.

ベアリングをホルダに組み込まず、
付属品として出荷します。

上端面をC2面取りします。
[ NG ]C面取りタイプ適用不可

上端両側の角を
C面取り（45°）追加工します。
指定方法 KKC

d	KKC
3～ 8	5
10～20	10
25・30	12

型番リスト

表示件数

...

型番

E-LBGHF-C6000ZZ-[20-40/1]

E-LBGHF-C6001ZZ-[20-40/1]

E-LBGHF-C6002ZZ-[25-50/1]

E-LBGHF-C6003ZZ-[25-50/1]

E-LBGHF-C6004ZZ-[30-60/1]

E-LBGHF-C6005ZZ-[30-60/1]

E-LBGHF-C6006ZZ-[40-80/1]

E-LBGHF-C6007ZZ-[40-90/1]

E-LBGHF-C6008ZZ-[45-100/1]

E-LBGHF-C605ZZ-[10-30/1]

E-LBGHF-C606ZZ-[15-30/1]

E-LBGHF-C608ZZ-[15-30/1]

E-LBGHF-C6200ZZ-[20-40/1]

E-LBGHF-C6201ZZ-[20-40/1]

E-LBGHF-C6202ZZ-[25-50/1]

E-LBGHF-C6203ZZ-[25-50/1]

E-LBGHF-C6204ZZ-[30-60/1]

E-LBGHF-C6205ZZ-[40-80/1]

E-LBGHF-C6206ZZ-[40-80/1]

E-LBGHF-C6207ZZ-[40-90/1]

E-LBGHF-C6208ZZ-[45-100/1]

E-LBGHF-C623ZZ-[10-30/1]

E-LBGHF-C624ZZ-[10-30/1]

E-LBGHF-C625ZZ-[15-30/1]

E-LBGHF-C626ZZ-[15-30/1]

E-LBGHF-C628ZZ-[15-30/1]

E-LBGHF-C6800ZZ-[15-30/1]

E-LBGHF-C6801ZZ-[20-40/1]

E-LBGHF-C6802ZZ-[20-40/1]

E-LBGHF-C6804ZZ-[25-50/1]

E-LBGHF-C6805ZZ-[30-60/1]

E-LBGHF-C6806ZZ-[40-80/1]

E-LBGHF-C6900ZZ-[15-40/1]

E-LBGHF-C6901ZZ-[20-40/1]

E-LBGHF-C6902ZZ-[18-50/1]

E-LBGHF-C6903ZZ-[25-50/1]

E-LBGHF-C6904ZZ-[30-60/1]

E-LBGHF-C6905ZZ-[30-60/1]

E-LBGHF-C6906ZZ-[40-80/1]

E-LBGHF-C698ZZ-[15-30/1]

E-LBGHFA-C6000ZZ-[20-40/1]

E-LBGHFA-C6001ZZ-[20-40/1]

E-LBGHFA-C6002ZZ-[25-50/1]

E-LBGHFA-C6003ZZ-[25-50/1]

E-LBGHFA-C6004ZZ-[30-60/1]

E-LBGHFA-C6005ZZ-[30-60/1]

E-LBGHFA-C6006ZZ-[40-80/1]

E-LBGHFA-C6007ZZ-[40-90/1]

E-LBGHFA-C6008ZZ-[45-100/1]

E-LBGHFA-C605ZZ-[10-30/1]

E-LBGHFA-C606ZZ-[15-30/1]

E-LBGHFA-C608ZZ-[15-30/1]

E-LBGHFA-C6200ZZ-[20-40/1]

E-LBGHFA-C6201ZZ-[20-40/1]

E-LBGHFA-C6202ZZ-[25-50/1]

E-LBGHFA-C6203ZZ-[25-50/1]

E-LBGHFA-C6204ZZ-[30-60/1]

E-LBGHFA-C6205ZZ-[40-80/1]

E-LBGHFA-C6206ZZ-[40-80/1]

E-LBGHFA-C6207ZZ-[40-90/1]

軸受内径 d

(mm)

ベアリング材質

ホルダ材質

ホルダ表面処理

高さ h

(mm)

ベアリング品番

最小発注数量

10	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 40	6000	1個
12	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 40	6001	1個
15	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	25 ～ 50	6002	1個
17	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	25 ～ 50	6003	1個
20	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	30 ～ 60	6004	1個
25	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	30 ～ 60	6005	1個
30	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	40 ～ 80	6006	1個
35	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	40 ～ 90	6007	1個
40	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	45 ～ 100	6008	1個
5	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	10 ～ 30	605	1個
6	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	15 ～ 30	606	1個
8	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	15 ～ 30	608	1個
10	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 40	6200	1個
12	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 40	6201	1個
15	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	25 ～ 50	6202	1個
17	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	25 ～ 50	6203	1個
20	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	30 ～ 60	6204	1個
25	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	40 ～ 80	6205	1個
30	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	40 ～ 80	6206	1個
35	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	40 ～ 90	6207	1個
40	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	45 ～ 100	6208	1個
3	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	10 ～ 30	623	1個
4	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	10 ～ 30	624	1個
5	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	15 ～ 30	625	1個
6	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	15 ～ 30	626	1個
8	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	15 ～ 30	628	1個
10	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	15 ～ 30	6800	1個
12	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 40	6801	1個
15	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 40	6802	1個
20	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	25 ～ 50	6804	1個
25	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	30 ～ 60	6805	1個
30	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	40 ～ 80	6806	1個
10	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	15 ～ 40	6900	1個
12	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 40	6901	1個
15	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	18 ～ 50	6902	1個
17	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	25 ～ 50	6903	1個
20	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	30 ～ 60	6904	1個
25	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	30 ～ 60	6905	1個
30	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	40 ～ 80	6906	1個
8	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	15 ～ 30	698	1個
10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 40	6000	1個
12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 40	6001	1個
15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 50	6002	1個
17	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 50	6003	1個
20	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 60	6004	1個
25	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 60	6005	1個
30	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	40 ～ 80	6006	1個
35	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	40 ～ 90	6007	1個
40	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	45 ～ 100	6008	1個
5	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	10 ～ 30	605	1個
6	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	15 ～ 30	606	1個
8	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	15 ～ 30	608	1個
10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 40	6200	1個
12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 40	6201	1個
15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 50	6202	1個
17	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 50	6203	1個
20	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 60	6204	1個
25	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	40 ～ 80	6205	1個
30	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	40 ～ 80	6206	1個
35	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	40 ～ 90	6207	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜

...

基本情報
納期・価格
概要・仕様

基本情報

正面から取り付けやすいT字形状に加え、止め輪によってベアリングを確実に固定できる構造を採用しており、高剛性が求められる装置や限られたスペースでの使用にも適しています。これにより、省スペース化と高い信頼性を同時に実現し、さまざまな装置設計に対応可能です。

ご注意

当ページの価格表は25年9月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

納期・価格

価格表

・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ベアリング品番	￥基準単価
	高さh選択タイプ			高さh指定タイプ			高さh指定C面取り
	E-LBGHKB	E-LBGHKSA	E-LBGHKS	E-LBGHFB	E-LBGHFSA	E-LBGHFS	E-LBGHFB-C	E-LBGHF-C	E-LBGHFA-C
6000ZZ	1,610	1,570	2,690	1,740	1,930	2,950	1,900	2,000	1,800
6001ZZ	1,620	1,590	2,810	1,590	2,030	3,120	2,010	2,120	1,900
6002ZZ	1,700	1,650	2,950	1,930	2,160	3,400	2,120	2,230	2,000
6003ZZ	2,000	1,690	3,040	1,990	2,410	3,930	2,180	2,300	2,070
6004ZZ	2,140	2,520	3,520	2,070	2,490	3,970	2,280	2,400	2,160
6005ZZ	2,190	2,760	5,240	2,200	3,660	6,150	2,420	2,540	3,410
6006ZZ	3,000	3,560	6,130	2,490	3,880	6,820	2,530	2,880	3,900
6007ZZ	3,320	4,000	7,180	3,430	4,320	7,650	3,760	3,970	4,140
6008ZZ	3,890	4,640	9,010	4,170	4,740	9,100	4,580	4,830	4,980
605ZZ	1,460	1,450	1,700	1,540	2,590	3,390	1,680	1,770	1,600
606ZZ	1,510	1,480	2,480	1,600	1,570	2,650	1,760	1,520	1,660
608ZZ	1,570	1,540	2,620	1,660	1,690	2,760	1,830	1,930	1,740
6200ZZ	1,620	1,620	2,830	1,750	1,990	3,020	1,920	2,020	1,820
6201ZZ	1,660	1,640	2,910	1,850	2,100	3,240	2,040	2,140	1,930
6202ZZ	1,690	1,690	3,060	1,950	2,380	3,560	2,140	2,250	2,030
6203ZZ	2,490	2,460	3,380	2,040	2,390	4,190	2,240	2,360	2,120
6204ZZ	2,180	2,630	3,700	2,100	2,590	4,290	2,310	2,430	2,280
6205ZZ	3,090	2,980	6,180	2,230	3,810	6,780	2,070	2,570	3,640
6206ZZ	3,280	3,860	6,960	2,520	4,430	7,440	2,770	2,920	3,950
6207ZZ	4,270	5,120	10,060	4,700	4,780	9,920	5,160	5,450	5,020
6208ZZ	4,830	5,860	11,870	5,820	5,460	11,300	6,340	6,740	5,300
623ZZ	1,450	1,440	1,660	1,470	2,580	3,340	1,620	1,710	1,540
624ZZ	1,460	1,440	1,690	1,500	2,580	3,370	1,650	1,740	1,560
625ZZ	1,490	1,460	2,050	1,570	2,600	3,480	1,720	1,810	1,630
626ZZ	1,510	1,490	2,510	1,640	1,650	2,730	1,790	1,890	1,700
628ZZ	1,580	1,550	2,650	1,700	1,710	2,820	1,870	1,960	1,770
6800ZZ	1,510	1,540	2,020	2,020	2,000	3,320	2,220	2,330	2,130
6801ZZ	1,530	1,570	2,110	2,030	2,440	3,150	2,240	2,360	2,140
6802ZZ	1,560	1,670	2,270	2,150	2,570	3,270	2,370	2,490	2,240
6804ZZ	1,650	1,860	2,770	2,410	2,670	3,580	2,640	2,710	2,370
6805ZZ	2,350	1,960	3,700	2,450	3,690	5,130	2,700	2,830	3,650
6806ZZ	2,550	3,040	4,990	2,770	4,020	5,960	1,710	2,960	3,840
6900ZZ	1,540	1,520	2,500	1,840	1,810	3,130	2,020	2,120	1,930
6901ZZ	1,560	1,540	2,540	1,550	1,870	3,210	2,040	2,140	1,950
6902ZZ	1,610	1,570	2,750	1,960	2,000	3,440	2,150	2,270	2,040
6903ZZ	1,630	1,780	2,300	2,030	2,430	3,590	2,230	2,340	2,090
6904ZZ	2,040	1,800	3,170	2,190	2,430	4,110	2,400	2,530	2,160
6905ZZ	2,510	2,270	4,600	2,340	3,420	5,630	2,570	2,410	3,210
6906ZZ	2,740	3,090	5,200	2,650	3,830	6,070	2,910	3,070	3,690
698ZZ	1,510	1,470	2,010	1,870	1,890	3,100	2,060	2,160	1,950

概要・仕様

	当社類似品 BGHF-C6000ZZ-30	エコノミーシリーズ E-LBGHF-C6000ZZ-30
軸受け精度	JIS　B　1514　0級	JIS　B　1514　0級
非接触シールタイプ	あり	なし
h寸法	1mm単位指定	選択/1mm単位指定
C面取なしのh寸	1mm単位指定	選択/1mm単位指定
RoHS10	対応	対応

製品概要

一般的に回転軸の両端に位置し、主な役割は回転軸を支え、固定して、回転軸およびその接続部品との位置関係を一定に保つことです。
本製品はベアリングを内蔵しており、組み立て済みの状態で出荷されるため、ユーザーによる取り付け作業は不要です。

製品特長

特長1：周囲のスペースが小さい場合でも取り付け・使用が可能です。
特長2：ベアリングの型番ごとに異なる取り付け高さが選べます。
特長3：必要に応じて面取り加工を追加できます。
特長4：必要に応じて、ホルダとベアリングを分けて出荷することができます。

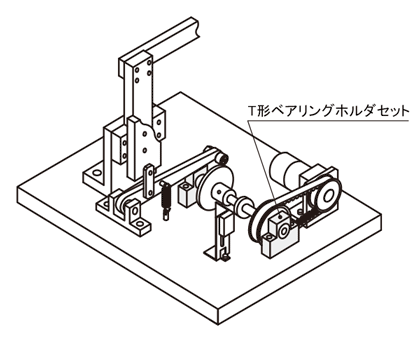

使用例

注意事項

使用上の注意	図示および参考
金属材料およびその表面処理の防錆性能とメンテナンスについて留意してください。	防錆性能およびメンテナンスの詳細については、技術資料をご参照ください。
ベアリングハウジングアセンブリに使用しているベアリングの精度：GB/T 307.1 0級（JIS B 1514 0級相当）。組み合わせ部品を選定する際は、マイナス公差品を選んでください。	ベアリングの詳細仕様については、技術資料をご参照ください。
ベアリングと止め輪の間には軸方向のすき間がありますので、選定時にご注意ください。軸方向：円筒体の回転中心軸に沿った方向（中心軸と同じ方向）（右図・青色の方向）径方向：軸方向に対して垂直な方向、つまり円筒体端面円の半径または直径方向（右図・赤色の方向）

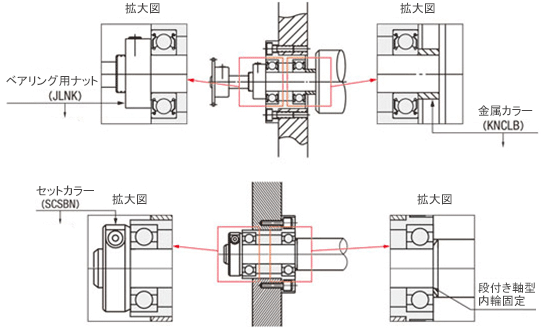

止め輪付きベアリングハウジングの止め輪は、軸方向に締め付けることはできず、ベアリングの脱落防止のみの役割です。ベアリングを軸方向に固定する必要がある場合は、固定リングやナットなどの使用を推奨します。また、軸方向固定用の固定リングやナットなどを選定する際は、止め輪を避けてください。止め輪の寸法は製品仕様をご参照ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【エコノミーシリーズ】ベアリングホルダセット　T型　止め輪付きタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q1. ベアリングハウジングとは何ですか？

荷重を受ける軸のベアリングを支え、固定する役割を果たします。固定座を使用することで、ベアリングを正確かつ容易に機構へ組み付けることができます。

Q2. 径方向荷重と軸方向荷重はそれぞれ何を意味しますか？

軸中心線に対して垂直方向に軸へ加わる荷重——径方向荷重（ラジアル荷重）。
軸中心線に沿った水平方向に軸へ加わる荷重——軸方向荷重（スラスト荷重）。

Q3. 回転軸とベアリングハウジングを組み付けた後、軸方向に明らかなガタつきがある場合はどうすればいいですか？

軸方向にベアリングを固定する必要がある場合は、固定リングやナットなどの使用を推奨します。取り付け方法をご参照ください。
軸方向固定用の固定リングやナットを選定する際は、止め輪を避けてください。止め輪の寸法は製品仕様をご参照ください。

その他のよくあるご質問（2件）を見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】ベアリングホルダセット　T型　止め輪付きタイプ	【エコノミーシリーズ】ベアリングホルダセット　ボトムマウント　止め輪付きタイプ	【エコノミーシリーズ】ベアリングホルダセット　ダブル止め輪付タイプ	【エコノミーシリーズ】ベアリングホルダセット　ダブル止め輪なしタイプ	【エコノミーシリーズ】ベアリングホルダセット　Ｔ型ダブルタイプ	ベアリングホルダセット　止め輪付タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	1,110円 -
通常出荷日	15日目〜	15日目〜	15日目〜	15日目〜	15日目〜	在庫品1日目〜
本体形状	T形	ボトムマウント	フランジ形	フランジ形	T形	フランジ形
ベアリング個数	シングル	シングル	ダブル	ダブル	ダブル	シングル
使用ベアリング	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受
止め輪	あり	あり	あり	なし	なし	あり

ベアリングホルダカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

軸受内径 d(mm)

ベアリング 材質

ホルダ 材質
