【エコノミーシリーズ】ベアリングホルダセット　Ｔ型ダブルタイプ

通常単価(税別): -

税込単価: -

通常出荷日：15日目～99日目

ダブルベアリング構造を採用することで、軸のブレやたわみに対する耐性が向上し、高い剛性を実現しています。...

詳細を確認

当ページの価格表は25年9月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

今見ている商品の標準品

ミスミ

ベアリングホルダセット　Ｔ型ダブル　高さ選択タイプ

通常価格(税別)： 5,060円 (税込価格：5,566円)

通常出荷日：在庫品1日目

今見ている商品の標準品

ミスミ

ベアリングホルダセット　Ｔ型ダブル　高さ指定タイプ

通常出荷日：3 日目～

未確定：候補が550型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

C面取りなし C面取り有り上端両側の角をC面取り（45°）

軸受け精度　GB/T 307.1 0級（JIS B 1514 0級相当）
[ ! ]止め輪なしタイプのベアリングは脱落する可能性がありますが、再取り付け後は正常に使用できます。

h選択タイプ	h指定タイプ			[ M ]材質		[ S ]表面処理
T選択	T選択	T指定	T選択・C面取り	ベアリング	ホルダ	ホルダ
E-LBGHWB	E-LBGHWFB	E-LBGHWTB	E-LBGHWFB-C	スチール	S45C相当	四三酸化鉄皮膜
E-LBGHW	E-LBGHWF	E-LBGHWT	E-LBGHWF-C		S45C相当	無電解ニッケルメッキ
E-LBGHWA	E-LBGHWFA	E-LBGHWTA	E-LBGHWFA-C		アルミ合金	白アルマイト処理
E-LBGHWSA	E-LBGHWFSA	-	E-LBGHWFSA-C	ステンレス	アルミ合金	白アルマイト処理
-	E-LBGHWFS	-	E-LBGHWFS-C	ステンレス	SUS304相当	-

規格表

型式			−	T	−	h

Type	ベアリング	シール
E-LBGHWSA	6000	ZZ	−	25	−	30

■h選択タイプ

型番			T 選択	h 選択	d	D_H7		dh	B	H	L	L₁	L₂	G	S	C	d₁
Type	ベアリング品番	シール	T 選択	h 選択	d	D_H7	許容差	dh	B	H	L	L₁	L₂	G	S	C	d₁
E-LBGHWB E-LBGHW E-LBGHWA E-LBGHWSA	623	ZZ 両シールド	20 30 35	10 15 20 25	3	10	＋0.015 0	7	4	h+9	36	26	16	5	5	5	4.5
	624				4	13	＋0.018 0	9	5	h+11	38	28	18
	605				5	14		10		h+11	40	30	20
	625		25 30 35	20 25 30	5	16		12		h+12	46	34	22	6	10
	606		25 35 40		6	17		13	6	h+13	47	35	23				5.5
	626				6	19	＋0.021 0	15	6	h+14	49	37	25
	608				8	22		18	7	h+15	53	41	29
	628				8	24		20	8	h+16	56	44	32
	6900		25 40 45	20 30 40	10	22		19	6	h+15	53	41	29			10
	6000		25 40 45			26		22	8	h+17	58	46	34
	6200		30 40 45			30		24	9	h+19	62	50	38
	6901		25 30 40		12	24		21	6	h+16	56	44	32
	6001		25 30 40			28		24	8	h+18	60	48	36
	6201		30 40 45			32	＋0.025 0	26	10	h+20	64	52	40
	6902		25 40 50	25 30 40 50	15	28	＋0.021 0	25	7	h+18	60	48	36		15
	6002		30 40 50			32	＋0.025 0	28	9	h+20	68	54	40	7			6.5
	6202		35 40 50			35	＋0.025 0	29	11	h+22	72	58	44
	6903		25 40 50		17	30	＋0.021 0	27	7	h+19	64	52	38
	6003		30 40 50			35	＋0.025 0	31	10	h+22	70	56	43
	6203		35 40 50			40		34	12	h+24	76	62	49
	6904		35 40 50	30 40 50 60	20	37		34	9	h+23	73	59	45
	6004		40 50 55			42		36	12	h+25	82	66	50	8			9
	6204		45 50 55			47		40	14	h+28	88	72	56	8
	6005		40 50 60	35 40 50 80	25	47		41	12	h+28	96	76	56	10	15	12
	6205		45 50 60		25	52	＋0.03 0	45	15	h+31	102	82	62	10	20	12	11
	6006		40 45 50 60		30	55		48	13	h+32	104	84	64
	6206		50 60 65		30	62		55	16	h+36	112	92	72
	6007		50 60 65	45 50 90	35	62		55	14	h+36	112	92	72	10	20	12	11
	6207		60 65 70	45 50 90	35	72		64	17	h+44	148	118	88	15	25	15	13
	6008		50 60 70	50 60 100	40	68		60	15	h+41	122	102	82	10	20	12	11
	6208		60 65 80	50 60 100	40	80		74	18	h+50	160	130	100	15	25	15	13

[ ! ]ベアリングのブランドを保証しません。

■h指定タイプ

型番			T			h 指定1mm単位	d	D_H7		dh	B	H	L	L₁	L₂	G	S	C	d₁
Type	ベアリング品番	シール	選択	指定1mm単位					許容差
Type	ベアリング品番	シール	選択	範囲①	範囲②				許容差
T選択 E-LBGHWFB E-LBGHWF E-LBGHWFA E-LBGHWFSA T指定 E-LBGHWTB E-LBGHWT E-LBGHWTA E-LBGHWTS T選択C面取り E-LBGHWFB-C E-LBGHWF-C E-LBGHWFA-C E-LBGHWFSA-C E-LBGHWFS-C	606	ZZ 両シールド	25 35 40	22～34	36～50	15～30	6	17	＋0.018 0	13	6	h+13	47	35	23	6	10	5	5.5
	626						6	19	＋0.021 0	15	6	h+14	49	37	25
	608						8	22		18	7	h+15	53	41	29
	628						8	24		20	8	h+16	56	44	32
	6900		25 40 45	22～39	41～50	15～40	10	22		19	6	h+15	53	41	29			10
	6000		25 40 45			20～40		26		22	8	h+17	58	46	34
	6200		30 40 45					30		24	9	h+19	62	50	38
	6901		25 30 40				12	24		21	6	h+16	56	44	32
	6001		25 30 40					28		24	8	h+18	60	48	36
	6201		30 40 45		41～60			32	＋0.025 0	26	10	h+20	64	52	40
	6902		25 40 50	25～49	51～60	20～50	15	28	＋0.021 0	25	7	h+18	60	48	36		15
	6002		30 40 50			25～50		32	＋0.025 0	28	9	h+20	68	54	40	7			6.5
	6202		35 40 50					35	＋0.025 0	29	11	h+22	72	58	44
	6903		25 40 50				17	30	＋0.021 0	27	7	h+19	64	52	38
	6003		30 40 50					35	＋0.025 0	31	10	h+22	70	56	43
	6203		35 40 50		51～70			40		34	12	h+24	76	62	49
	6904		35 40 50		51～70	30～60	20	37		34	9	h+23	73	59	45
	6004		40 50 55	30～49	51～80			42		36	12	h+25	82	66	50	8			9
	6204		45 50 55	30～49	51～80			47		40	14	h+28	88	72	56	8
	6005		40 50 60	34～59	61～80	35～80	25	47		41	12	h+28	96	76	56	10	15	12
	6205		45 50 60	37～59	61～90		25	52	＋0.03 0	45	15	h+31	102	82	62	10	20	12	11
	6006		40 45 50 60		61～90		30	55		48	13	h+32	104	84	64
	6206		50 60 65		61～100		30	62		55	16	h+36	112	92	72
	6007		50 60 65	37～65	66～100	40～90	35	62		55	14	h+36	112	92	72	10	20	12	11
	6207		60 65 70	45～74	75～100	40～90	35	72		64	17	h+44	148	118	88	15	25	15	13
	6008		50 60 70	40～69	71～100	45～100	40	68		60	15	h+41	122	102	82	10	20	12	11
	6208		60 65 80	50～79	81～100	45～100	40	80		74	18	h+50	160	130	100	15	25	15	13

[ ! ]ベアリングのブランドを保証しません。

追加工

型式	−	T	−	h	−	（KKC・KCC・NA）
E-LBGHWT6000DD	−	30	−	35	−	KKC

Alterations

ベアリングなし

C2面取り追加工

C面取り追加工

Code

KCC

KKC

Spec.

ベアリングをホルダに組み込まず、
付属品として出荷します。

上端面をC2面取りします。
[ NG ]C面取りタイプ適用不可

上端両側の角を
C面取り（45°）追加工します。
指定方法 KKC

d	KKC
3～ 8	5
10～20	10
25・30	12

[ ! ]T指定・h指定タイプのみ適用

型番リスト

表示件数

...

型番

E-LBGHW6000ZZ-[25,40,45]-[20,30,40]

E-LBGHW6001ZZ-[25,30,40]-[20,30,40]

E-LBGHW6002ZZ-[30,40,50]-[25,30,40,50]

E-LBGHW6003ZZ-[30,40,50]-[25,30,40,50]

E-LBGHW6004ZZ-[40,50,55]-[30,40,50,60]

E-LBGHW6005ZZ-[40,50,60]-[35,40,50,80]

E-LBGHW6006ZZ-[40,45,50,60]-[35,40,50,80]

E-LBGHW6007ZZ-[50,60,65]-[45,50,90]

E-LBGHW6008ZZ-[50,60,70]-[50,60,100]

E-LBGHW605ZZ-[20,30,35]-[10,15,20,25]

E-LBGHW606ZZ-[25,35,40]-[20,25,30]

E-LBGHW608ZZ-[25,35,40]-[20,25,30]

E-LBGHW6200ZZ-[30,40,45]-[20,30,40]

E-LBGHW6201ZZ-[30,40,45]-[20,30,40]

E-LBGHW6202ZZ-[35,40,50]-[25,30,40,50]

E-LBGHW6203ZZ-[35,40,50]-[25,30,40,50]

E-LBGHW6204ZZ-[45,50,55]-[30,40,50,60]

E-LBGHW6205ZZ-[45,50,60]-[35,40,50,80]

E-LBGHW6206ZZ-[50,60,65]-[35,40,50,80]

E-LBGHW6207ZZ-[60,65,70]-[45,50,90]

E-LBGHW6208ZZ-[60,65,80]-[50,60,100]

E-LBGHW623ZZ-[20,30,35]-[10,15,20,25]

E-LBGHW624ZZ-[20,30,35]-[10,15,20,25]

E-LBGHW625ZZ-[25,30,35]-[20,25,30]

E-LBGHW626ZZ-[25,35,40]-[20,25,30]

E-LBGHW628ZZ-[25,35,40]-[20,25,30]

E-LBGHW6900ZZ-[25,40,45]-[20,30,40]

E-LBGHW6901ZZ-[25,30,40]-[20,30,40]

E-LBGHW6902ZZ-[25,40,50]-[25,30,40,50]

E-LBGHW6903ZZ-[25,40,50]-[25,30,40,50]

E-LBGHW6904ZZ-[35,40,50]-[30,40,50,60]

E-LBGHWA6000ZZ-[25,40,45]-[20,30,40]

E-LBGHWA6001ZZ-[25,30,40]-[20,30,40]

E-LBGHWA6002ZZ-[30,40,50]-[25,30,40,50]

E-LBGHWA6003ZZ-[30,40,50]-[25,30,40,50]

E-LBGHWA6004ZZ-[40,50,55]-[30,40,50,60]

E-LBGHWA6005ZZ-[40,50,60]-[35,40,50,80]

E-LBGHWA6006ZZ-[40,45,50,60]-[35,40,50,80]

E-LBGHWA6007ZZ-[50,60,65]-[45,50,90]

E-LBGHWA6008ZZ-[50,60,70]-[50,60,100]

E-LBGHWA605ZZ-[20,30,35]-[10,15,20,25]

E-LBGHWA606ZZ-[25,35,40]-[20,25,30]

E-LBGHWA608ZZ-[25,35,40]-[20,25,30]

E-LBGHWA6200ZZ-[30,40,45]-[20,30,40]

E-LBGHWA6201ZZ-[30,40,45]-[20,30,40]

E-LBGHWA6202ZZ-[35,40,50]-[25,30,40,50]

E-LBGHWA6203ZZ-[35,40,50]-[25,30,40,50]

E-LBGHWA6204ZZ-[45,50,55]-[30,40,50,60]

E-LBGHWA6205ZZ-[45,50,60]-[35,40,50,80]

E-LBGHWA6206ZZ-[50,60,65]-[35,40,50,80]

E-LBGHWA6207ZZ-[60,65,70]-[45,50,90]

E-LBGHWA6208ZZ-[60,65,80]-[50,60,100]

E-LBGHWA623ZZ-[20,30,35]-[10,15,20,25]

E-LBGHWA624ZZ-[20,30,35]-[10,15,20,25]

E-LBGHWA625ZZ-[25,30,35]-[20,25,30]

E-LBGHWA626ZZ-[25,35,40]-[20,25,30]

E-LBGHWA628ZZ-[25,35,40]-[20,25,30]

E-LBGHWA6900ZZ-[25,40,45]-[20,30,40]

E-LBGHWA6901ZZ-[25,30,40]-[20,30,40]

E-LBGHWA6902ZZ-[25,40,50]-[25,30,40,50]

軸受内径 d

(mm)

ベアリング材質

ホルダ材質

ホルダ表面処理

高さ h

(mm)

ベアリング品番

厚みT

(mm)

最小発注数量

10	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 40	6000	25 ～ 45	1個
12	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 40	6001	25 ～ 40	1個
15	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	25 ～ 50	6002	30 ～ 50	1個
17	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	25 ～ 50	6003	30 ～ 50	1個
20	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	30 ～ 60	6004	40 ～ 55	1個
25	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	35 ～ 80	6005	40 ～ 60	1個
30	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	35 ～ 80	6006	40 ～ 60	1個
35	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	45 ～ 90	6007	50 ～ 65	1個
40	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	50 ～ 100	6008	50 ～ 70	1個
5	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	10 ～ 25	605	20 ～ 35	1個
6	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 30	606	25 ～ 40	1個
8	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 30	608	25 ～ 40	1個
10	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 40	6200	30 ～ 45	1個
12	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 40	6201	30 ～ 45	1個
15	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	25 ～ 50	6202	35 ～ 50	1個
17	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	25 ～ 50	6203	35 ～ 50	1個
20	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	30 ～ 60	6204	45 ～ 55	1個
25	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	35 ～ 80	6205	45 ～ 60	1個
30	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	35 ～ 80	6206	50 ～ 65	1個
35	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	45 ～ 90	6207	60 ～ 70	1個
40	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	50 ～ 100	6208	60 ～ 80	1個
3	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	10 ～ 25	623	20 ～ 35	1個
4	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	10 ～ 25	624	20 ～ 35	1個
5	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 30	625	25 ～ 35	1個
6	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 30	626	25 ～ 40	1個
8	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 30	628	25 ～ 40	1個
10	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 40	6900	25 ～ 45	1個
12	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	20 ～ 40	6901	25 ～ 40	1個
15	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	25 ～ 50	6902	25 ～ 50	1個
17	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	25 ～ 50	6903	25 ～ 50	1個
20	[スチール] スチール	[スチール] S45C	無電解ニッケルメッキ	30 ～ 60	6904	35 ～ 50	1個
10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 40	6000	25 ～ 45	1個
12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 40	6001	25 ～ 40	1個
15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 50	6002	30 ～ 50	1個
17	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 50	6003	30 ～ 50	1個
20	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 60	6004	40 ～ 55	1個
25	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 80	6005	40 ～ 60	1個
30	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 80	6006	40 ～ 60	1個
35	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	45 ～ 90	6007	50 ～ 65	1個
40	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	50 ～ 100	6008	50 ～ 70	1個
5	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	10 ～ 25	605	20 ～ 35	1個
6	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 30	606	25 ～ 40	1個
8	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 30	608	25 ～ 40	1個
10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 40	6200	30 ～ 45	1個
12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 40	6201	30 ～ 45	1個
15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 50	6202	35 ～ 50	1個
17	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 50	6203	35 ～ 50	1個
20	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 60	6204	45 ～ 55	1個
25	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 80	6205	45 ～ 60	1個
30	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 80	6206	50 ～ 65	1個
35	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	45 ～ 90	6207	60 ～ 70	1個
40	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	50 ～ 100	6208	60 ～ 80	1個
3	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	10 ～ 25	623	20 ～ 35	1個
4	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	10 ～ 25	624	20 ～ 35	1個
5	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 30	625	25 ～ 35	1個
6	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 30	626	25 ～ 40	1個
8	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 30	628	25 ～ 40	1個
10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 40	6900	25 ～ 45	1個
12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 40	6901	25 ～ 40	1個
15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 50	6902	25 ～ 50	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜

...

基本情報
納期・価格
概要・仕様

基本情報

ダブルベアリング構造を採用することで、軸のブレやたわみに対する耐性が向上し、高い剛性を実現しています。さらに、T型の形状により、装置のフレームや板金部品への取り付け作業が簡単に行えるため、設計や組み立ての自由度が高まり、作業効率の向上にも寄与します。

ご注意

当ページの価格表は25年9月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

納期・価格

価格表

・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

■h選択タイプ

ベアリング品番	￥基準単価
ベアリング品番	E-LBGHWB	E-LBGHW	E-LBGHWA	E-LBGHWSA
6000ZZ	2,720	2,860	1,850	3,050
6001ZZ	2,870	3,030	1,950	3,100
6002ZZ	3,140	3,300	2,950	3,530
6003ZZ	3,210	3,380	3,040	3,960
6004ZZ	3,420	3,590	3,240	4,020
6005ZZ	4,260	4,120	4,610	4,850
6006ZZ	4,580	4,360	4,960	5,270
6007ZZ	6,130	7,030	5,580	6,090
6008ZZ	7,470	7,870	6,720	8,230
605ZZ	2,300	2,420	1,550	3,000
606ZZ	2,390	2,520	1,490	2,340
608ZZ	2,490	2,620	1,690	2,510
6200ZZ	2,740	2,880	2,040	3,170
6201ZZ	2,900	3,050	2,150	3,240
6202ZZ	3,150	3,320	2,990	3,630
6203ZZ	3,360	3,540	3,170	3,960
6204ZZ	3,480	3,670	3,310	4,250
6205ZZ	4,680	4,710	4,930	5,260
6206ZZ	6,040	6,470	5,420	5,840
6207ZZ	9,340	8,860	7,560	9,380
6208ZZ	11,940	10,980	10,480	13,090
623ZZ	2,210	2,330	1,540	2,970
624ZZ	2,250	2,370	1,540	2,370
625ZZ	2,340	2,460	1,580	2,490
626ZZ	2,440	2,560	1,630	2,480
628ZZ	2,540	2,670	1,640	2,610
6900ZZ	2,790	2,970	1,770	2,870
6901ZZ	2,850	3,000	2,710	2,950
6902ZZ	3,280	3,450	3,090	3,320
6903ZZ	3,320	3,490	3,130	3,870
6904ZZ	3,490	3,680	3,320	3,740

■h指定タイプ

ベアリング品番	￥基準単価
	T選択					T指定			T選択・C面取り
	E-LBGHWFB	E-LBGHWF	E-LBGHWFA	E-LBGHWFSA	E-LBGHWFS	E-LBGHWTB	E-LBGHWT	E-LBGHWTA	E-LBGHWFB-C	E-LBGHWF-C	E-LBGHWFA-C	E-LBGHWFSA-C	E-LBGHWFS-C
6000ZZ	3,150	3,680	3,910	4,300	5,440	5,150	5,890	4,780	3,240	3,380	3,290	3,890	5,100
6001ZZ	3,570	3,710	4,140	4,890	5,580	5,710	5,930	4,840	3,730	3,410	3,330	3,950	6,110
6002ZZ	3,890	4,140	4,470	4,680	5,660	6,220	6,620	5,300	4,100	3,840	3,670	4,370	6,590
6003ZZ	3,940	4,200	4,610	4,750	5,800	6,560	6,720	5,390	4,160	4,460	3,740	4,470	7,990
6004ZZ	4,230	4,580	4,860	4,550	8,170	7,340	7,320	5,780	4,490	4,890	3,590	4,250	8,430
6005ZZ	5,400	5,570	7,090	4,710	9,560	7,640	8,040	7,090	5,740	6,020	5,520	6,480	10,740
6006ZZ	5,960	6,280	7,440	6,100	9,130	8,350	8,910	7,440	6,050	6,410	5,790	6,100	10,870
6007ZZ	8,740	9,220	7,920	7,490	12,580	8,740	13,110	9,230	9,630	9,580	6,160	7,490	12,580
6008ZZ	10,670	10,910	9,110	8,640	14,440	15,130	15,970	10,630	11,020	12,280	7,090	8,640	16,510
606ZZ	2,970	3,410	3,460	4,070	4,910	4,450	5,010	3,830	3,040	3,110	2,710	2,790	4,570
608ZZ	3,000	3,460	3,600	4,120	4,450	4,900	5,220	3,880	3,070	3,600	2,750	3,190	4,740
6200ZZ	3,200	3,340	3,930	4,410	5,200	5,240	5,910	4,890	3,300	3,940	2,990	3,520	5,600
6201ZZ	3,630	3,780	4,160	5,010	6,060	5,800	6,050	4,940	3,800	3,480	3,410	4,080	6,160
6202ZZ	3,970	4,240	4,540	4,230	6,050	6,480	6,780	5,380	4,190	4,500	3,730	4,470	6,570
6203ZZ	4,060	4,350	4,770	4,910	7,290	4,060	6,950	5,560	4,290	4,620	3,870	4,670	7,480
6204ZZ	4,380	4,760	4,930	4,710	7,770	7,410	7,610	5,920	4,660	5,090	4,140	4,410	8,530
6205ZZ	5,560	5,860	7,340	6,030	9,410	7,880	8,310	7,340	6,010	6,360	5,710	6,030	9,110
6206ZZ	6,300	6,270	7,750	6,450	10,980	9,140	9,650	9,040	6,410	6,820	6,030	6,450	10,720
6207ZZ	12,030	11,930	9,810	9,450	15,550	12,100	18,000	11,440	13,230	13,430	8,580	8,400	17,490
6208ZZ	14,890	15,680	11,690	11,200	20,740	15,330	22,280	13,630	15,330	17,190	10,230	11,200	20,740
626ZZ	2,980	3,430	3,540	4,090	4,990	4,470	5,110	4,490	3,050	3,570	2,730	3,160	4,650
628ZZ	3,030	3,110	3,710	4,170	5,190	4,960	5,290	4,590	3,550	3,660	2,790	3,250	4,840
6900ZZ	3,480	3,600	4,030	4,270	5,360	5,560	5,750	4,710	3,180	3,760	3,230	3,370	5,020
6901ZZ	3,510	3,640	4,070	4,850	5,440	5,610	5,810	4,750	3,200	3,810	3,260	3,900	5,940
6902ZZ	3,770	3,990	4,400	5,140	5,920	6,280	6,380	5,140	4,260	3,690	3,550	4,230	6,500
6903ZZ	3,820	4,060	4,460	4,660	5,330	6,790	6,490	5,670	3,130	4,620	3,600	4,680	6,700
6904ZZ	4,430	4,370	4,710	4,850	7,220	7,480	6,980	6,590	4,760	5,000	3,820	4,030	8,020

概要・仕様

	当社類似品 BGHW6000ZZ	エコノミーシリーズ E-LBGHW6000ZZ
軸受け精度	JIS　B　1514　0級	JIS　B　1514　0級
非接触シールタイプ	あり	なし
上面C面加工タイプ	なし	あり
T寸（厚み）	選択	選択/1mm指定
h寸（高さ）	選択	選択/1mm指定
RoHS10	対応	対応

製品概要

一般的に回転軸の両端に位置し、主な役割は回転軸を支え、固定して、回転軸およびその接続部品との位置関係を一定に保つことです。
本製品はベアリングを内蔵しており、組み立て済みの状態で出荷されるため、ユーザーによる取り付け作業は不要です。

製品特長

特長1：周囲のスペースが小さい場合でも取り付け・使用が可能です。
特長2：ベアリングの型番ごとに異なる取り付け高さが選べます。
特長3：必要に応じて面取り加工を追加できます。
特長4：必要に応じて、ホルダとベアリングを分けて出荷することができます。

使用例

注意事項

使用上の注意	図示および参考
金属材料およびその表面処理の防錆性能とメンテナンスについて留意してください。	防錆性能およびメンテナンスの詳細については、技術資料をご参照ください。
ベアリングハウジングアセンブリに使用しているベアリングの精度：GB/T 307.1 0級（JIS B 1514 0級相当）。組み合わせ部品を選定する際は、マイナス公差品を選んでください。	ベアリングの詳細仕様については、技術資料をご参照ください。
ベアリングと止め輪の間には軸方向のすき間がありますので、選定時にご注意ください。軸方向：円筒体の回転中心軸に沿った方向（中心軸と同じ方向）（右図・青色の方向）径方向：軸方向に対して垂直な方向、つまり円筒体端面円の半径または直径方向（右図・赤色の方向）
止め輪付きベアリングハウジングの止め輪は、軸方向に締め付けることはできず、ベアリングの脱落防止のみの役割です。ベアリングを軸方向に固定する必要がある場合は、固定リングやナットなどの使用を推奨します。また、軸方向固定用の固定リングやナットなどを選定する際は、止め輪を避けてください。止め輪の寸法は製品仕様をご参照ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【エコノミーシリーズ】ベアリングホルダセット　Ｔ型ダブルタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q1. ベアリングハウジングとは何ですか？

荷重を受ける軸のベアリングを支え、固定する役割を果たします。固定座を使用することで、ベアリングを正確かつ容易に機構へ組み付けることができます。

Q2. 径方向荷重と軸方向荷重はそれぞれ何を意味しますか？

軸中心線に対して垂直方向に軸へ加わる荷重——径方向荷重（ラジアル荷重）。
軸中心線に沿った水平方向に軸へ加わる荷重——軸方向荷重（スラスト荷重）。

Q3. 回転軸とベアリングハウジングを組み付けた後、軸方向に明らかなガタつきがある場合はどうすればいいですか？

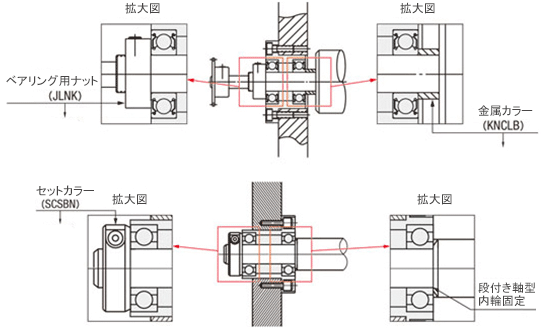

軸方向にベアリングを固定する必要がある場合は、固定リングやナットなどの使用を推奨します。取り付け方法をご参照ください。
軸方向固定用の固定リングやナットを選定する際は、止め輪を避けてください。止め輪の寸法は製品仕様をご参照ください。

その他のよくあるご質問（2件）を見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】ベアリングホルダセット　Ｔ型ダブルタイプ	【エコノミーシリーズ】ベアリングホルダセット　ダブル止め輪付タイプ	【エコノミーシリーズ】ベアリングホルダセット　ダブル止め輪なしタイプ	【エコノミーシリーズ】ベアリングホルダセット　T型　止め輪付きタイプ	【エコノミーシリーズ】ベアリングホルダセット　ボトムマウント　止め輪付きタイプ	ベアリングホルダセット　Ｔ型ショートダブル
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	15日目〜	15日目〜	15日目〜	15日目〜	15日目〜	3日目〜
本体形状	T形	フランジ形	フランジ形	T形	ボトムマウント	T形
ベアリング個数	ダブル	ダブル	ダブル	シングル	シングル	ダブル
使用ベアリング	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受
止め輪	なし	あり	なし	あり	あり	あり

ベアリングホルダカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

軸受内径 d(mm)

ベアリング 材質

ホルダ 材質

ホルダ表面処理

高さ h(mm)

ベアリング品番

厚みT(mm)

タイプ

CAD

出荷日

【エコノミーシリーズ】ベアリングホルダセット Ｔ型ダブルタイプ

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

概要・仕様

製品概要

製品特長

使用例

注意事項

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

ベアリングホルダカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

ベアリング材質

ホルダ材質

【エコノミーシリーズ】ベアリングホルダセット　Ｔ型ダブルタイプ
