【エコノミーシリーズ】ベアリングホルダセット　ダブル止め輪付タイプ

通常単価(税別): -

税込単価: -

通常出荷日：15日目～99日目

両側に止め輪を装着することで、ベアリングが左右両方向にズレるのを確実に防止できます。また、止め輪を使用...

詳細を確認

REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が952型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

■丸形■角形■二面幅d3～17d20～50

軸受け精度　GB/T 307.1 0级（JIS B 1514 0級相当）
[ ! ]ベアリングの取り外し及び組付け可能です。着脱後も正常に機能いたします。
[ ! ]B寸法がマイナス公差のため、ベアリングが0.1～0.2mm突出する場合があります。

L寸選択タイプ			L寸指定タイプ			[ M ]材質			[ S ]表面処理
丸形	角形	二面幅	丸形	角形	二面幅	ベアリング	ホルダ	止め輪	ホルダ
-	-	-	E-LBGFRBB	E-LBGFSBB	E-LBGFCBB	スチール	S45C相当	ばね用鋼	四三酸化鉄皮膜
-	E-LBGSB	-	E-LBGFRB	E-LBGFSB	E-LBGFCB		S45C相当		無電解ニッケルメッキ
E-LBARB	E-LBASB	E-LBACB	E-LBAFRB	-	E-LBAFCB		アルミ合金		白アルマイト処理
E-LSBARB	E-LSBASB	E-LSBACB	E-LSBAFRB	-	E-LSBAFCB	ステンレス	アルミ合金	SUS304相当	白アルマイト処理
E-LSBGRB	E-LSBGSB	E-LSBGCB	E-LSBGFRB	E-LSBGFSB	E-LSBGFCB	ステンレス	SUS304相当	SUS304相当	-

規格表

型式			−	L

Type	ベアリング	シール
E-LBAFCB	6901	ZZ	−	52

■L寸選択タイプ

型番			L	d	D_H7		B	ℓ	H	W	T	dh	D_1g7		P.C.D.	K	A	F	d₁	d₂	H₁
Type	ベアリング品番	シール	選択	d	D_H7	許容差	B	ℓ	H	W	T	dh	D_1g7	許容差	P.C.D.	K	A	F	d₁	d₂	H₁
丸形 E-LBARB E-LSBARB E-LSBGRB 角形 E-LBGSB E-LBASB E-LSBASB E-LSBGSB 二面幅 E-LBACB E-LSBACB E-LSBGCB	623	ZZ 両シールド	20 30	3	10	0.015 0	4	2.65	33	16	7	7	14	-0.006 -0.024	24	27	24	-	6.5	3.5	3.1
	624		20 30	4	13	0.018 0	5	2.65	35	18	7	9	17		26	28	26		6.5	3.5	3.1
	605		20 30	5	14		5	2.65	36	20	8	10	18		26	30	26		8	4.5	4.1
	625		25 30	5	16		5	2.65	38	22		12	20	-0.007 -0.028	28	31	28
	606		20 35	6	17		6	2.65	39	23		13	21		29	32	29
	626		25 35	6	19	0.021 0	6	2.65	41	25		15	24		31	34	31
	698		25 35	8	19		6	2.65	41	25		15	24		31	34	31
	608		25 35		22		7	2.65	45	29		18	27		35	36	35
	628		25 35		24		8	2.85	47	32		20	30		37	37	37
	6800		20 30	10	19		5	2.65	41	25		15	24		31	34	31
	6900		25 40		22		6	2.65	45	29		19	27		35	36	35
	6000		25 40		26		8	2.85	50	34		22	32	-0.009 -0.034	40	39	40
	6200		30 40		30		9	2.85	54	38		24	36	-0.009 -0.034	44	42	44
	6801		25 35	12	21		5	2.85	44	29		17	26	-0.007 -0.028	34	35	34
	6901		25 40		24		6	2.85	48	31		21	30	-0.007 -0.028	38	38	38
	6001		25 40		28		8	2.85	52	36		24	34	-0.009 -0.034	42	40	42
	6201		30 40		32	0.025 0	10	2.85	56	40		26	38	-0.009 -0.034	46	43	46
	6802		25 35	15	24	0.021 0	5	2.85	47	32		20	30	-0.007 -0.028	37	37	37
	6902		25 50		28	0.021 0	7	2.85	57	37	10	25	35	-0.009 -0.034	45	45	45		9.5	5.5	5.1
	6002		30 50		32	0.025 0	9	2.85	60	40		28	38		48	46	48
	6202		35 50		35	0.025 0	11	3.75	64	44		29	42		52	49	52
	6903		30 40	17	30	0.021 0	7	2.85	60	38		27	36		48	46	48
	6003		35 50		35	0.025 0	10	3.75	66	44		31	42		54	50	54
	6203		40 50		40		12	3.95	72	50		34	48		60	54	60
	6804		35 50	20	32		7	3.75	60	40		28	38		48	46	38	29
	6904		35 50		37		9	3.75	69	47	11	34	45		56	54	51	24	11	6.6	6.1
	6004		40 50		42		12	3.95	77	54		36	50		64	59	56	32
	6204		45 50		47		14	3.95	81	58		40	54	-0.01 -0.04	68	62	59	34
	6805		35 50	25	37		7	3.75	69	47		34	45	-0.009 -0.034	56	54	51	24
	6905		35 50		42		9	3.95	77	54		36	50	-0.009 -0.034	64	59	56	32
	6005		40 60		47		12	3.95	88	58	13	41	54	-0.01 -0.04	72	67	63	36	14	9	8.1
	6205		45 60		52	0.03 0	15	4.2	94	64		45	60	-0.01 -0.04	78	72	68	39	14	9	8.1
	6806		35 50	30	42	0.025 0	7	3.95	77	54		36	50	-0.009 -0.034	64	59	56	32	11	6.6	6.1
	6906		35 50		47	0.025 0	9	3.95	88	58		41	54	-0.01 -0.04	72	67	63	36	14	9	8.1
	6006		40 60		55	0.03 0	13	4.2	96	66		48	62		80	73	70	40
	6206		50 60		62		16	4.2	104	74		55	70		88	79	77	44
	6007		50 60	35	62		14	4.2	104	74		55	70		88	79	75	44
	6207		60 80	35	72		17	6	126	88	20	64	84	-0.012 -0.047	105	95	92	51	17.5	11	11
	6008		60 70	40	68		15	5.2	114	82	13	60	78	-0.01 -0.04	96	86	80	54	14	9	8.1
	6208		60 80	40	80		18	6	134	96	20	74	92	-0.012 -0.047	113	102	98	56	17.5	11	11
	6010		70	50	80		16	6	134	96		74	92		113	-	98	56
	6210		90	50	90	0.035 0	20	7	147	110		83	106		126	-	104	72

[ ! ]ベアリングのブランドを保証しません。

■L寸指定タイプ

型番			L 指定1mm単位	d	D_H7		B	ℓ	H	W	T	dh	D_1g7		P.C.D.	K	A	F	d₁	d₂	H₁
Type	ベアリング品番	シール				許容差								許容差
丸形 E-LBGFRBB E-LBGFRB E-LBAFRB E-LSBAFRB E-LSBGFRB 角形 E-LBGFSBB E-LBGFSB E-LSBGFSB 二面幅 E-LBGFCBB E-LBGFCB E-LBAFCB E-LSBAFCB E-LSBGFCB	623	ZZ 両シールド	20～40	3	10	＋0.015 0	4	2.65	33	16	7	7	14	-0.006 -0.024	24	27	24	-	6.5	3.5	3.1

	624			4	13	＋0.018 0	5	2.65	35	18		9	17		26	28	26
	605			5	14		5	2.65	36	20	8	10	18		26	30	26		8	4.5	4.1
	625				16		5	2.65	38	22		12	20	-0.007 -0.028	28	31	28
	606			6	17		6	2.65	39	23		13	21		29	32	29
	626		25～50		19	＋0.021 0	6	2.65	41	25		15	24		31	34	31
	698		25～50	8	19		6	2.65	41	25		15	24		31	34	31
	608				22		7	2.65	45	29		18	27		35	36	35
	628				24		8	2.85	47	32		20	30		37	37	37
	6800		20～40	10	19		5	2.65	41	25		15	24		31	34	31
	6900		25～60		22		6	2.65	45	29		19	27		35	36	35
	6000				26		8	2.85	50	34		22	32	-0.009 -0.034	40	39	40
	6200				30		9	2.85	54	38		24	36		44	42	44
	6801		25～50	12	21		5	2.85	44	29		17	26	-0.007 -0.028	34	35	34
	6901		25～60		24		6	2.85	48	31		21	30		38	38	38
	6001				28		8	2.85	52	36		24	34	-0.009 -0.034	42	40	42
	6201		30～70		32	＋0.025 0	10	2.85	56	40		26	38		46	43	46

	6802		25～60	15	24	＋0.021 0	5	2.85	47	32		20	30	-0.007 -0.028	37	37	37

	6902		30～70		28		7	2.85	57	37	10	25	35	-0.009 -0.034	45	45	45		9.5	5.5	5.1
	6002				32	＋0.025 0	9	2.85	60	40		28	38		48	46	48
	6202		35～70		35		11	3.75	64	44		29	42		52	49	52
	6903		35～70	17	30	＋0.021 0	7	2.85	60	38		27	36		48	46	48

	6003				35	＋0.025 0	10	3.75	66	44		31	42		54	50	54
	6203				40		12	3.95	72	50		34	48		60	54	60
	6804		35～70	20	32		7	3.75	60	40		28	38		48	46	38	29
	6904				37		9	3.75	69	47	11	34	45		56	54	51	24	11	6.6	6.1
	6004		45～80		42		12	3.95	77	54		36	50		64	59	56	32
	6204				47		14	3.95	81	58		40	54	-0.010 -0.040	68	62	59	34

	6805		35～70	25	37		7	3.75	69	47		34	45	-0.009 -0.034	56	54	51	24
	6905				42		9	3.95	77	54		36	50		64	59	56	32
	6005		45～80		47		12	3.95	88	58	13	41	54	-0.010 -0.040	72	67	63	36	14	9	8.1
	6205				52	＋0.030 0	15	4.2	94	64		45	60		78	72	68	39

	6806		35～70	30	42	＋0.025 0	7	3.95	77	54		36	50	-0.009 -0.034	64	59	56	32	11	6.6	6.1

	6906				47		9	3.95	88	58		41	54	-0.010 -0.040	72	67	63	36	14	9	8.1
	6006		45～80		55	＋0.030 0	13	4.2	96	66		48	62		80	73	70	40
	6206		50～120		62		16	4.2	104	74		55	70		88	79	77	44
	6007			35	62		14	4.2	104	74		55	70		88	79	75	44
	6207		55～120		72		17	6	126	88	20	64	84	-0.012 -0.047	105	95	92	51	17.5	11	11

	6008		50～120	40	68		15	5.2	114	82	13	60	78	-0.010 -0.040	96	86	80	54	14	9	8.1

	6208		60～120		80		18	6	134	96	20	74	92	-0.012 -0.047	113	102	98	56	17.5	11	11
	6010			50	80		16	6	134	96		74	92		113	-	98	56
	6210		70～120		90	＋0.035 0	20	7	147	110		83	106		126	-	104	72

[ ! ]ベアリングのブランドを保証しません。

追加工

型式	－	L	－	追加工
E-LBGSBB6200ZZ	－	30	－	NA

変更点	ベアリング組付なし
追加工	NA
仕様	ベアリングをホルダに組み込まず、付属品として出荷します。
価格	無料

型番リスト

表示件数

...

型番

E-LBACB6000ZZ-[25,40]

E-LBACB6001ZZ-[25,40]

E-LBACB6002ZZ-[30,50]

E-LBACB6003ZZ-[35,50]

E-LBACB6004ZZ-[40,50]

E-LBACB6005ZZ-[40,60]

E-LBACB6006ZZ-[40,60]

E-LBACB6007ZZ-[50,60]

E-LBACB6008ZZ-[60,70]

E-LBACB6200ZZ-[30,40]

E-LBACB6201ZZ-[30,40]

E-LBACB6202ZZ-[35,50]

E-LBACB6203ZZ-[40,50]

E-LBACB6204ZZ-[45,50]

E-LBACB6205ZZ-[45,60]

E-LBACB6206ZZ-[50,60]

E-LBACB6207ZZ-[60,80]

E-LBACB6208ZZ-[60,80]

E-LBACB6800ZZ-[20,30]

E-LBACB6801ZZ-[25,35]

E-LBACB6802ZZ-[25,35]

E-LBACB6804ZZ-[35,50]

E-LBACB6805ZZ-[35,50]

E-LBACB6806ZZ-[35,50]

E-LBACB6900ZZ-[25,40]

E-LBACB6901ZZ-[25,40]

E-LBACB6902ZZ-[25,50]

E-LBACB6903ZZ-[30,40]

E-LBACB6904ZZ-[35,50]

E-LBACB6905ZZ-[35,50]

E-LBACB6906ZZ-[35,50]

E-LBACB698ZZ-[25,35]

E-LBAFCB6000ZZ-[25-60/1]

E-LBAFCB6001ZZ-[25-60/1]

E-LBAFCB6002ZZ-[30-70/1]

E-LBAFCB6003ZZ-[35-70/1]

E-LBAFCB6004ZZ-[45-80/1]

E-LBAFCB6005ZZ-[45-80/1]

E-LBAFCB6006ZZ-[45-80/1]

E-LBAFCB6007ZZ-[50-120/1]

E-LBAFCB6008ZZ-[50-120/1]

E-LBAFCB6010ZZ-[60-120/1]

E-LBAFCB605ZZ-[20-40/1]

E-LBAFCB606ZZ-[20-40/1]

E-LBAFCB608ZZ-[25-50/1]

E-LBAFCB6200ZZ-[25-60/1]

E-LBAFCB6201ZZ-[30-70/1]

E-LBAFCB6202ZZ-[35-70/1]

E-LBAFCB6203ZZ-[35-70/1]

E-LBAFCB6204ZZ-[45-80/1]

フランジ形状

軸受内径 d

(mm)

ベアリング材質

ホルダ材質

ホルダ表面処理

全長 L

(mm)

ベアリング品番

最小発注数量

二面幅	10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 40	6000	1個
二面幅	12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 40	6001	1個
二面幅	15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 50	6002	1個
二面幅	17	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 50	6003	1個
二面幅	20	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	40 ～ 50	6004	1個
二面幅	25	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	40 ～ 60	6005	1個
二面幅	30	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	40 ～ 60	6006	1個
二面幅	35	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	50 ～ 60	6007	1個
二面幅	40	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	60 ～ 70	6008	1個
二面幅	50	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	70	6010	1個
二面幅	5	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 30	605	1個
二面幅	6	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 35	606	1個
二面幅	8	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 35	608	1個
二面幅	10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 40	6200	1個
二面幅	12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 40	6201	1個
二面幅	15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 50	6202	1個
二面幅	17	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	40 ～ 50	6203	1個
二面幅	20	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	45 ～ 50	6204	1個
二面幅	25	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	45 ～ 60	6205	1個
二面幅	30	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	50 ～ 60	6206	1個
二面幅	35	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	60 ～ 80	6207	1個
二面幅	40	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	60 ～ 80	6208	1個
二面幅	50	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	90	6210	1個
二面幅	3	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 30	623	1個
二面幅	4	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 30	624	1個
二面幅	5	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 30	625	1個
二面幅	6	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 35	626	1個
二面幅	8	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 35	628	1個
二面幅	10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 30	6800	1個
二面幅	12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 35	6801	1個
二面幅	15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 35	6802	1個
二面幅	20	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 50	6804	1個
二面幅	25	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 50	6805	1個
二面幅	30	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 50	6806	1個
二面幅	10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 40	6900	1個
二面幅	12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 40	6901	1個
二面幅	15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 50	6902	1個
二面幅	17	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 40	6903	1個
二面幅	20	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 50	6904	1個
二面幅	25	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 50	6905	1個
二面幅	30	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 50	6906	1個
二面幅	8	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 35	698	1個
二面幅	10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 60	6000	1個
二面幅	12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 60	6001	1個
二面幅	15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 70	6002	1個
二面幅	17	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 70	6003	1個
二面幅	20	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	45 ～ 80	6004	1個
二面幅	25	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	45 ～ 80	6005	1個
二面幅	30	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	45 ～ 80	6006	1個
二面幅	35	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	50 ～ 120	6007	1個
二面幅	40	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	50 ～ 120	6008	1個
二面幅	50	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	60 ～ 120	6010	1個
二面幅	5	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 40	605	1個
二面幅	6	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 40	606	1個
二面幅	8	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 50	608	1個
二面幅	10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 60	6200	1個
二面幅	12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 70	6201	1個
二面幅	15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 70	6202	1個
二面幅	17	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 70	6203	1個
二面幅	20	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	45 ～ 80	6204	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜

...

基本情報
納期・価格
概要・仕様

基本情報

両側に止め輪を装着することで、ベアリングが左右両方向にズレるのを確実に防止できます。また、止め輪を使用することで、ベアリングの取り付けや取り外しが簡単に行えるため、メンテナンスや交換作業が非常に効率的で容易になります。

ご注意

REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

■L寸指定タイプ

ベアリング品番	￥基準単価
	丸形			角形				二面幅
	E-LBARB	E-LSBARB	E-LSBGRB	E-LBASB	E-LBGSB	E-LSBASB	E-LSBGSB	E-LBACB	E-LSBACB	E-LSBGCB
6000ZZ	1,360	2,010	2,380	1,710	1,610	2,240	2,690	1,430	2,260	2,580
6001ZZ	1,500	2,190	2,480	1,560	1,710	2,430	2,460	1,550	2,450	2,690
6002ZZ	1,670	2,420	2,790	2,090	1,860	2,690	3,150	1,650	2,670	3,030
6003ZZ	2,020	2,930	3,640	2,340	2,060	3,040	4,040	1,940	3,030	3,860
6004ZZ	1,940	3,000	3,670	2,440	2,350	3,290	4,140	2,000	3,230	3,990
6005ZZ	3,410	3,650	5,550	3,420	2,990	3,660	5,760	3,260	4,140	5,710
6006ZZ	2,750	4,480	6,220	3,670	3,230	3,980	6,440	3,700	4,520	6,400
6007ZZ	3,920	5,050	7,000	3,930	3,570	5,780	7,290	4,760	5,440	7,240
6008ZZ	5,740	6,610	8,490	4,470	4,970	6,620	8,790	6,270	7,800	8,760
6010ZZ	8,690	9,620	12,270	ー	ー	ー	ー	8,780	10,510	12,710
605ZZ	1,340	1,540	2,550	1,450	1,360	1,620	2,450	1,150	1,560	2,630
606ZZ	1,450	1,520	2,350	1,440	1,420	1,680	2,650	1,200	1,710	2,560
608ZZ	1,500	1,740	2,490	1,560	1,590	1,950	2,790	1,320	1,970	2,710
6200ZZ	1,460	2,180	2,430	1,590	1,700	2,420	2,750	1,490	2,450	2,650
6201ZZ	1,530	2,300	2,610	1,610	1,760	2,540	2,950	1,600	2,530	2,840
6202ZZ	1,720	2,550	2,870	2,330	2,130	2,840	3,250	1,800	2,760	3,130
6203ZZ	2,130	3,040	3,670	2,490	2,290	3,290	4,260	2,040	3,280	4,070
6204ZZ	2,210	3,210	3,890	2,530	2,900	3,510	4,400	2,310	3,450	4,230
6205ZZ	3,650	4,530	6,130	3,660	3,190	4,540	5,520	4,430	4,570	6,310
6206ZZ	3,970	5,010	6,960	3,980	3,500	5,010	7,250	4,520	5,060	7,200
6207ZZ	5,370	8,000	10,940	5,340	6,270	7,970	11,330	8,120	8,070	11,290
6208ZZ	7,350	9,250	11,790	5,680	6,620	9,210	12,200	8,660	10,110	12,160
6210ZZ	9,630	13,690	16,870	ー	ー	ー	ー	11,410	16,630	17,430
623ZZ	1,330	1,530	2,430	1,360	1,340	1,610	2,300	1,430	1,550	2,220
624ZZ	1,340	1,340	2,480	1,360	1,360	1,420	2,340	1,140	1,360	2,270
625ZZ	1,400	1,400	2,630	1,440	1,410	1,480	2,810	1,200	1,410	2,430
626ZZ	1,460	1,620	2,410	1,500	1,530	1,820	2,720	1,220	1,840	2,620
628ZZ	1,310	1,920	2,600	1,510	1,590	2,140	2,950	1,380	2,160	2,820
6800ZZ	1,970	2,370	2,770	1,470	1,530	2,570	2,020	1,820	2,540	1,770
6801ZZ	1,480	2,450	2,850	1,490	1,550	2,630	3,150	1,850	2,620	3,110
6802ZZ	2,270	1,600	3,210	2,520	1,590	2,690	3,600	1,880	2,670	3,460
6804ZZ	1,640	2,950	2,850	2,740	2,020	2,970	4,750	2,070	2,980	4,400
6805ZZ	2,860	3,190	4,780	2,880	2,150	3,210	3,700	2,370	3,230	4,930
6806ZZ	2,060	3,480	5,400	3,050	2,320	3,500	6,450	2,520	3,520	6,390
6900ZZ	1,480	1,900	2,520	1,740	1,660	2,120	2,820	1,490	1,570	2,730
6901ZZ	1,530	2,080	2,600	1,940	1,590	2,320	2,940	1,600	2,370	2,840
6902ZZ	1,670	2,330	2,920	1,610	1,960	2,610	3,280	1,760	2,660	3,150
6903ZZ	1,970	2,780	3,600	1,610	1,960	2,890	3,780	1,880	2,880	3,740
6904ZZ	2,010	2,950	3,690	2,490	2,160	3,100	4,320	1,960	3,120	3,220
6905ZZ	3,030	3,330	4,640	2,500	2,310	3,350	4,820	2,510	3,370	4,790
6906ZZ	3,220	3,590	5,220	3,220	2,620	3,600	5,430	3,250	3,630	5,390
698ZZ	1,800	2,280	2,850	2,030	1,530	1,530	3,240	1,950	2,430	2,980

■L寸指定タイプ

ベアリング品番	￥基準単価
	丸形					角形			二面幅
	E-LBAFRB	E-LBGFRB	E-LBGFRBB	E-LSBAFRB	E-LSBGFRB	E-LBGFSB	E-LBGFSBB	E-LSBGFSB	E-LBAFCB	E-LBGFCB	E-LBGFCBB	E-LSBAFCB	E-LSBGFCB
6000ZZ	2,380	2,020	1,560	3,030	3,140	1,590	1,580	3,260	2,580	2,180	2,070	3,000	3,570
6001ZZ	2,650	2,180	1,650	3,170	3,330	1,710	1,660	3,450	2,860	2,370	1,610	3,120	3,770
6002ZZ	3,040	2,450	1,760	3,450	3,800	2,760	1,780	3,960	3,200	2,660	2,530	3,360	4,290
6003ZZ	3,270	3,120	3,020	3,450	5,050	3,330	3,270	5,270	3,270	2,930	2,890	3,950	5,590
6004ZZ	2,580	2,590	2,540	4,110	4,730	2,610	2,570	5,280	2,480	3,130	2,910	3,970	6,020
6005ZZ	3,470	2,930	2,860	4,740	6,270	2,940	2,890	6,550	3,710	3,410	3,170	3,900	7,240
6006ZZ	3,840	3,250	3,170	5,010	6,800	3,270	3,200	7,110	4,620	4,080	3,680	5,040	7,860
6007ZZ	4,670	4,890	4,570	6,130	7,450	3,770	4,790	7,840	4,920	4,390	4,250	5,490	8,630
6008ZZ	5,600	4,220	5,400	6,720	8,600	5,030	4,110	9,020	6,010	4,270	5,030	6,770	9,950
6010ZZ	9,570	11,010	10,200	9,680	11,780	ー	ー	ー	8,270	11,610	10,780	9,750	13,720
605ZZ	1,440	1,480	1,470	2,840	3,030	1,360	1,290	3,930	1,440	1,790	1,620	2,630	4,630
606ZZ	1,460	1,500	1,490	2,500	2,800	1,420	1,500	2,900	2,170	1,890	1,680	2,650	3,210
608ZZ	1,510	1,530	1,520	2,810	2,970	1,550	1,540	3,090	2,300	2,020	1,950	2,910	3,390
6200ZZ	2,540	1,690	1,680	3,270	3,390	1,710	1,690	3,570	2,750	2,250	2,140	3,210	3,650
6201ZZ	2,790	2,300	1,710	3,340	3,500	1,740	1,730	3,650	3,020	2,520	2,390	3,260	3,960
6202ZZ	2,290	2,340	2,130	3,640	4,020	2,350	2,320	4,190	3,320	2,750	2,550	3,520	4,520
6203ZZ	3,530	3,160	2,330	3,780	4,900	2,400	3,280	5,150	3,540	3,170	3,110	3,790	5,770
6204ZZ	2,750	2,810	2,750	4,440	5,210	2,610	2,780	5,480	3,020	3,270	3,050	4,270	5,840
6205ZZ	4,020	3,180	3,430	5,040	6,710	3,240	3,170	7,030	3,850	3,540	3,180	5,720	7,750
6206ZZ	4,900	3,820	3,800	5,380	7,370	3,880	3,830	7,760	5,560	4,460	4,030	5,420	8,550
6207ZZ	6,650	9,600	8,900	8,690	10,370	10,500	9,740	10,960	6,700	10,140	9,410	7,670	10,710
6208ZZ	7,950	10,700	9,920	9,190	11,090	11,690	10,850	11,730	8,010	11,250	10,480	9,260	12,880
6210ZZ	11,460	13,070	12,120	13,910	15,390	ー	ー	ー	11,560	13,740	12,800	14,010	15,820
623ZZ	1,430	1,450	1,450	2,620	3,000	1,340	1,280	3,880	2,010	1,750	1,610	2,840	4,580
624ZZ	1,430	1,460	1,460	2,620	3,010	1,360	1,290	3,890	1,430	1,770	1,420	2,840	4,600
625ZZ	1,460	1,500	1,490	2,860	3,070	1,410	1,340	3,990	2,140	1,850	1,480	2,860	4,700
626ZZ	1,490	1,510	1,500	2,670	2,890	1,520	1,510	3,380	2,270	1,950	1,820	2,390	3,310
628ZZ	2,290	1,580	1,570	3,010	3,070	1,590	1,580	3,600	2,480	2,090	2,030	2,980	3,500
6800ZZ	2,670	2,310	2,260	2,920	3,700	2,590	2,530	4,120	2,760	2,490	2,440	3,310	3,990
6801ZZ	2,860	2,510	2,460	3,460	4,020	2,800	2,740	4,510	2,820	2,460	2,650	3,680	4,370
6802ZZ	2,920	2,770	2,720	3,830	4,630	3,000	2,980	5,180	3,290	2,600	2,900	4,090	4,980
6804ZZ	3,300	3,140	3,020	4,730	5,910	3,370	3,340	6,800	3,690	2,920	3,240	5,060	6,570
6805ZZ	3,670	3,680	3,310	3,800	6,780	2,230	3,570	8,220	3,360	3,490	3,500	3,330	7,460
6806ZZ	3,160	4,670	4,200	4,650	7,310	4,440	4,370	8,920	3,480	4,260	4,440	3,820	8,750
6900ZZ	2,430	2,100	1,540	3,020	3,080	1,660	1,550	3,190	2,610	2,260	2,120	2,980	3,500
6901ZZ	2,740	2,280	2,230	3,090	3,190	2,540	2,490	3,300	2,880	2,460	2,320	3,050	3,620
6902ZZ	3,080	2,520	2,470	3,330	3,640	2,820	2,760	3,790	3,100	2,720	2,610	3,250	4,120
6903ZZ	3,040	3,060	2,970	3,260	4,530	3,110	3,080	5,560	3,040	2,740	2,710	3,740	5,960
6904ZZ	3,440	2,400	2,360	3,780	4,240	2,420	2,380	4,870	3,330	3,080	2,960	3,680	5,440
6905ZZ	3,590	3,510	3,160	3,690	5,550	3,880	3,500	5,460	3,460	3,300	3,340	3,710	6,380
6906ZZ	4,220	4,450	4,010	4,720	6,010	4,330	4,250	6,300	4,630	4,100	4,230	4,760	6,960
698ZZ	2,520	2,130	2,070	2,890	4,030	2,410	2,340	4,560	2,720	2,300	2,240	3,270	4,370

概要・仕様

	当社類似品 BAFCB6000ZZ	エコノミーシリーズ E-LBAFCB6000ZZ
軸受け精度	JIS　B　1514　0級	JIS　B　1514　0級
非接触シールタイプ	あり	なし
L寸指定	1mm単位指定	選択/1mm単位指定
RoHS10	対応	対応

製品概要

荷重を受ける軸のベアリングを支え、固定する役割を果たします。
ホルダを使用することで、ベアリングを正確かつ容易に機構へ組み付けることができます。

製品特長

特長1：ラウンドタイプベアリングハウジングは、高精度回転が必要な箇所に適しています。
特長2：止め輪付きベアリングハウジングの止め輪は、ベアリングの脱落を防ぎ、取り付けや使用を容易にします。
特長3：ダブルタイプのベアリングハウジングは、シングルタイプに比べて大きな負荷がかかる使用環境により適しており、回転軸などの伝動系製品をしっかり固定します。
特長4：ダブルタイプのベアリングハウジングは、カンチレバー支持として使用する際に非常に便利です。
特長5：ベアリングハウジングは高い垂直度と同軸度を備えており、取り付け時の精密な位置決めが容易です。

使用方法

ベアリングハウジングの取付方法	取付説明
	標準型ベアリングハウジングには、ザグリ穴またはねじ穴が加工されており、正面または背面から取り付けが可能です。
	ガイド式ベアリングハウジングは、取り付け時に取り付け面のH7公差の加工穴に合わせることで、精密な位置決めが可能です。

注意事項

使用上の注意	図示および参考
金属材料およびその表面処理の防錆性能とメンテナンスについて留意してください。	防錆性能およびメンテナンスの詳細については、技術資料をご参照ください。
ベアリングハウジングアセンブリに使用しているベアリングの精度：GB/T 307.1 0級（JIS B 1514 0級相当）。組み合わせ部品を選定する際は、マイナス公差品を選んでください。	ベアリングの詳細仕様については、技術資料をご参照ください。
ベアリングと止め輪の間には軸方向のすき間がありますので、選定時にご注意ください。軸方向：円筒体の回転中心軸に沿った方向（中心軸と同じ方向）（右図・青色の方向）径方向：軸方向に対して垂直な方向、つまり円筒体端面円の半径または直径方向（右図・赤色の方向）
止め輪付きベアリングハウジングの止め輪は、軸方向に締め付けることはできず、ベアリングの脱落防止のみの役割です。ベアリングを軸方向に固定する必要がある場合は、固定リングやナットなどの使用を推奨します。また、軸方向固定用の固定リングやナットなどを選定する際は、止め輪を避けてください。止め輪の寸法は製品仕様をご参照ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【エコノミーシリーズ】ベアリングホルダセット　ダブル止め輪付タイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q1. ベアリングハウジングとは何ですか？

荷重を受ける軸のベアリングを支え、固定する役割を果たします。固定座を使用することで、ベアリングを正確かつ容易に機構へ組み付けることができます。

Q2. 径方向荷重と軸方向荷重はそれぞれ何を意味しますか？

軸中心線に対して垂直方向に軸へ加わる荷重——径方向荷重（ラジアル荷重）。
軸中心線に沿った水平方向に軸へ加わる荷重——軸方向荷重（スラスト荷重）。

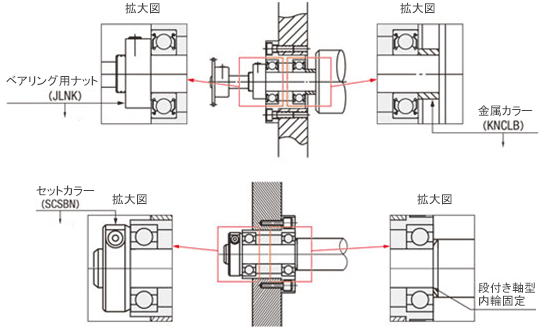

Q3. 回転軸とベアリングハウジングを組み付けた後、軸方向に明らかなガタつきがある場合はどうすればいいですか？

軸方向にベアリングを固定する必要がある場合は、固定リングやナットなどの使用を推奨します。取り付け方法をご参照ください。
軸方向固定用の固定リングやナットを選定する際は、止め輪を避けてください。止め輪の寸法は製品仕様をご参照ください。

その他のよくあるご質問（2件）を見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】ベアリングホルダセット　ダブル止め輪付タイプ	【エコノミーシリーズ】ベアリングホルダセット　ダブル止め輪なしタイプ	【エコノミーシリーズ】ベアリングホルダセット　Ｔ型ダブルタイプ	【エコノミーシリーズ】ベアリングホルダセット　T型　止め輪付きタイプ	【エコノミーシリーズ】ベアリングホルダセット　ボトムマウント　止め輪付きタイプ	ベアリングホルダセット　止め輪付タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	1,110円 -
通常出荷日	15日目〜	15日目〜	15日目〜	15日目〜	15日目〜	在庫品1日目〜
本体形状	フランジ形	フランジ形	T形	T形	ボトムマウント	フランジ形
ベアリング個数	ダブル	ダブル	ダブル	シングル	シングル	シングル
使用ベアリング	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受
止め輪	あり	なし	なし	あり	あり	あり

技術サポート窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

フランジ 形状

軸受内径 d(mm)

ベアリング 材質

ホルダ 材質

ホルダ表面処理

全長 L(mm)

ベアリング品番

タイプ

CAD

出荷日

【エコノミーシリーズ】ベアリングホルダセット ダブル止め輪付タイプ

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

概要・仕様

製品概要

製品特長

使用方法

注意事項

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

技術サポート窓口

chemSHERPA

フランジ形状

ベアリング材質

ホルダ材質

【エコノミーシリーズ】ベアリングホルダセット　ダブル止め輪付タイプ
