【エコノミーシリーズ】ベアリングホルダセット　ダブル止め輪なしタイプ

通常単価(税別): -

税込単価: -

通常出荷日：15日目～99日目

ダブル止め輪を排除することで、組立作業の効率化と省スペース設計を実現。高精度な固定性能を備えたベアリン...

詳細を確認

ベアリングが脱落する可能性があります。着脱後も正常に使用できます。
当ページの価格表は25年9月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

今見ている商品の標準品

ミスミ

ベアリングホルダセット　ダブル止め輪なしＬ寸指定タイプ

通常出荷日：6 日目～

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS対応ベアリングホルダセット省スペースダブルタイプ（鋳物）

通常価格(税別)： 1,985円 (税込価格：2,184円)

通常出荷日：在庫品1日目

未確定：候補が1,044型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

■丸形■角形■二面幅d3～17d20～50

軸受け精度　GB/T 307.1 0级（JIS B 1514 0級相当）
[ ! ]ベアリングの取り外し及び組付け可能です。着脱後も正常に機能いたします。
[ ! ]B寸法がマイナス公差のため、ベアリングが0.1～0.2mm突出する場合があります。

L寸選択タイプ			L寸指定タイプ			[ M ]材質		[ S ]表面処理
丸形	角形	二面幅	丸形	角形	二面幅	ベアリング	ホルダ	ホルダ
-			E-LBGFRCB	E-LBGFSCB	E-LBGFCCB	スチール	S45C相当	四三酸化鉄皮膜
-			E-LBGFRC	E-LBGFSC	E-LBGFCC		S45C相当	無電解ニッケルメッキ
E-LBARC	E-LBASC	E-LBACC	E-LBAFRC	-	E-LBAFCC		アルミ合金	白アルマイト処理
E-LSBARC	E-LSBASC	E-LSBACC	E-LSBAFRC	-	E-LSBAFCC	ステンレス	アルミ合金	白アルマイト処理
E-LSBGRC	E-LSBGSC	E-LSBGCC	E-LSBGFRC	E-LSBGFSC	E-LSBGFCC	ステンレス	SUS304相当	-

規格表

型式			−	L

Type	ベアリング	シール
E-LBGFRC	6202	ZZ	−	35

■L寸選択タイプ

型番			L	d	D_H7		B	H	W	T	dh	D_1g7		P.C.D.	K	A	F	d₁	d₂	H₁
Type	ベアリング番号	シール	選択	d	D_H7	許容差	B	H	W	T	dh	D_1g7	許容差	P.C.D.	K	A	F	d₁	d₂	H₁
(丸形) E-LBARC E-LSBARC E-LSBGRC (角形) E-LBASC E-LSBASC E-LSBGSC (二面幅) E-LBACC E-LSBACC E-LSBGCC	623	ZZ 両シールド	20 30	3	10	0.015 0	4	33	16	7	7	14	-0.006 -0.024	24	27	24	-	6.5	3.5	3.1
	624		20 30	4	13	0.018 0	5	35	18	7	9	17		26	28	26		6.5	3.5	3.1
	605		20 30	5	14		5	36	20	8	10	18		26	30	26		8	4.5	4.1
	625		25 30	5	16		5	38	22		12	20	-0.007 -0.028	28	31	28
	606		20 35	6	17		6	39	23		13	21		29	32	29
	626		25 35	6	19	0.021 0	6	41	25		15	24		31	34	31
	678		20 30	8	12	0.018 0	3.5	34	18		10	16	-0.006 -0.024	25	27	25		6.5	3.5	3.1
	698		25 35		19	0.021 0	6	41	25		15	24	-0.007 -0.028	31	34	31		8	4.5	4.1
	608		25 35		22		7	45	29		18	27		35	36	35
	628		25 35		24		8	47	32		20	30		37	37	37
	6700		20 30	10	15	0.018	4	37	22		12	19		27	30	27
	6700		20 30		15	0	4	37	22		12	19		27	30	27
	6800		20 30		19	0.021 0	5	41	25		15	24		31	34	31
	6900		25 40		22		6	45	29		19	27		35	36	35
	6000		25 40		26		8	50	34		22	32	-0.009 -0.034	40	39	40
	6200		30 40		30		9	54	38		24	36	-0.009 -0.034	44	42	44
	6701		20 30	12	18	0.018 0	4	40	25		15	23	-0.007 -0.028	30	31	30
	6801		25 35		21	0.021 0	5	44	29		17	26		34	35	34
	6901		25 40		24		6	48	31		21	30		38	38	38
	6001		25 40		28		8	52	36		24	34	-0.009 -0.034	42	40	42
	6201		30 40		32	0.025 0	10	56	40		26	38	-0.009 -0.034	46	43	46
	6702		25 35	15	21	0.021 0	4	44	29		18	26	-0.007 -0.028	34	35	34
	6802		25 35		24		5	47	32		20	30	-0.007 -0.028	37	37	37
	6902		25 50		28		7	57	37	10	25	35	-0.009 -0.034	45	45	45		9.5	5.5	5.1
	6002		30 50		32	0.025 0	9	60	40		28	38		48	46	48
	6202		35 50		35	0.025 0	11	64	44		29	42		52	49	52
	6803		30 40	17	26	0.021 0	5	50	34		22	32		40	39	40		8	4.5	4.1
	6903		30 40		30	0.021 0	7	60	38		27	36		48	46	48		9.5	5.5	5.1
	6003		35 50		35	0.025 0	10	66	44		31	42		54	50	54
	6203		40 50		40	0.025 0	12	72	50		34	48		60	54	60
	6704		30 40	20	27	0.021 0	4	51	35		23	33		41	39	32	25	8	4.5	4.1
	6804		35 50		32	0.025 0	7	60	40		28	38		48	46	38	29	9.5	5.5	5.1
	6904		35 50		37		9	69	47	11	34	45		56	54	51	24	11	6.6	6.1
	6004		40 50		42		12	77	54		36	50		64	59	56	32
	6204		45 50		47		14	81	58		40	54	-0.01 -0.04	68	62	59	34
	6805		35 50	25	37		7	69	47		34	45	-0.009 -0.034	56	54	51	24
	6905		35 50		42		9	77	54		36	50	-0.009 -0.034	64	59	56	32
	6005		40 60		47		12	88	58	13	41	54	-0.01 -0.04	72	67	63	36	14	9	8.1
	6205		45 60		52	0.03 0	15	94	64		45	60	-0.01 -0.04	78	72	68	39	14	9	8.1
	6806		35 50	30	42	0.025 0	7	77	54		36	50	-0.009 -0.034	64	59	56	32	11	6.6	6.1
	6906		35 50		47	0.025 0	9	88	58		41	54	-0.01 -0.04	72	67	63	36	14	9	8.1
	6006		40 60		55	0.03 0	13	96	66		48	62		80	73	70	40
	6206		50 60		62		16	104	74		55	70		88	79	77	44
	6007		50 60	35	62		14	104	74		55	70		88	79	75	44
	6207		60 80	35	72		17	126	88	20	64	84	-0.012 -0.047	105	95	92	51	17.5	11	11
	6008		60 70	40	68		15	114	82	13	60	78	-0.01 -0.04	96	86	80	54	14	9	8.1
	6208		60 80	40	80		18	134	96	20	74	92	-0.012 -0.047	113	102	98	56	17.5	11	11
	6010		70	50	80		16	134	96		74	92		113	-	98	56
	6210		90	50	90	0.035 0	20	147	110		83	106		126	-	104	72

[ ! ]ベアリングのブランドを保証しません。

■L寸指定タイプ

型番			L 指定1mm単位	d	D_H7		B	H	W	T	dh	D_1g7		P.C.D.	K	A	F	d₁	d₂	H₁
Type	ベアリング番号	シール	L 指定1mm単位	d	D_H7	許容差	B	H	W	T	dh	D_1g7	許容差	P.C.D.	K	A	F	d₁	d₂	H₁
(丸形) E-LBGFRCB E-LBGFRC E-LBAFRC E-LSBAFRC E-LSBGFRC (角形) E-LBGFSCB E-LBGFSC E-LSBGFSC (二面幅) E-LBGFCCB E-LBGFCC E-LBAFCC E-LSBAFCC E-LSBGFCC	623	ZZ 両シールド	20～40	3	10	＋0.015 0	4	33	16	7	7	14	-0.006 -0.024	24	27	24	-	6.5	3.5	3.1
	624			4	13	＋0.018 0	5	35	18	7	9	17		26	28	26		6.5	3.5	3.1
	605			5	14		5	36	20	8	10	18		26	30	26		8	4.5	4.1
	625			5	16		5	38	22		12	20	-0.007 -0.028	28	31	28
	606			6	17		6	39	23		13	21		29	32	29
	626		25～50	6	19	＋0.021 0	6	41	25		15	24		31	34	31
	678		20～40	8	12	＋0.018 0	3.5	34	18		10	16	-0.006 -0.024	25	27	25		6.5	3.5	3.1
	698		25～50		19	＋0.021 0	6	41	25		15	24	-0.007 -0.028	31	34	31		8	4.5	4.1
	608				22		7	45	29		18	27		35	36	35
	628				24		8	47	32		20	30		37	37	37
	6700		20～40	10	15	＋0.018 0	4	37	22		12	19		27	30	27
	6800		20～40		19	＋0.021 0	5	41	25		15	24		31	34	31
	6900		25～60		22		6	45	29		19	27		35	36	35
	6000				26		8	50	34		22	32	-0.009 -0.034	40	39	40
	6200				30		9	54	38		24	36	-0.009 -0.034	44	42	44
	6701		20～40	12	18	＋0.018 0	4	40	25		15	23	-0.007 -0.028	30	31	30
	6801		25～50		21	＋0.021 0	5	44	29		17	26		34	35	34
	6901		25～60		24		6	48	31		21	30		38	38	38
	6001		25～60		28		8	52	36		24	34	-0.009 -0.034	42	40	42
	6201		30～70		32	＋0.025 0	10	56	40		26	38	-0.009 -0.034	46	43	46
	6702		25～60	15	21	＋0.021 0	4	44	29		18	26	-0.007 -0.028	34	35	34
	6802		25～60		24		5	47	32		20	30	-0.007 -0.028	37	37	37
	6902		30～70		28		7	57	37	10	25	35	-0.009 -0.034	45	45	45		9.5	5.5	5.1
	6002		30～70		32	＋0.025 0	9	60	40		28	38		48	46	48
	6202		35～70		35	＋0.025 0	11	64	44		29	42		52	49	52
	6803		25～60	17	26	＋0.021 0	5	50	34		22	32		40	39	40		8	4.5	4.1
	6903		35～70		30	＋0.021 0	7	60	38		27	36		48	46	48		9.5	5.5	5.1
	6003				35	＋0.025 0	10	66	44		31	42		54	50	54
	6203				40	＋0.025 0	12	72	50		34	48		60	54	60
	6704		30～70	20	27	＋0.021 0	4	51	35		23	33		41	39	32	25	8	4.5	4.1
	6804		35～70		32	＋0.025 0	7	60	40		28	38		48	46	38	29	9.5	5.5	5.1
	6904		35～70		37		9	69	47	11	34	45		56	54	51	24	11	6.6	6.1
	6004		45～80		42		12	77	54		36	50		64	59	56	32
	6204		45～80		47		14	81	58		40	54	-0.010 -0.040	68	62	59	34
	6805		35～70	25	37		7	69	47		34	45	-0.009 -0.034	56	54	51	24
	6905		35～70		42		9	77	54		36	50	-0.009 -0.034	64	59	56	32
	6005		45～80		47		12	88	58	13	41	54	-0.010 -0.040	72	67	63	36	14	9	8.1
	6205		45～80		52	＋0.030 0	15	94	64		45	60	-0.010 -0.040	78	72	68	39	14	9	8.1
	6806		35～70	30	42	＋0.025 0	7	77	54		36	50	-0.009 -0.034	64	59	56	32	11	6.6	6.1
	6906		35～70		47	＋0.025 0	9	88	58		41	54	-0.010 -0.040	72	67	63	36	14	9	8.1
	6006		45～80		55	＋0.030 0	13	96	66		48	62		80	73	70	40
	6206		50～120		62		16	104	74		55	70		88	79	77	44
	6007			35	62		14	104	74		55	70		88	79	75	44
	6207			35	72		17	126	88	20	64	84	-0.012 -0.047	105	95	92	51	17.5	11	11
	6008			40	68		15	114	82	13	60	78	-0.010 -0.040	96	86	80	54	14	9	8.1
	6208		60～120	40	80		18	134	96	20	74	92	-0.012 -0.047	113	102	98	56	17.5	11	11
	6010			50	80		16	134	96		74	92		113	-	98	56
	6210			50	90	＋0.035 0	20	147	110		83	106		126	-	104	72

[ ! ]ベアリングのブランドを保証しません。

追加工

型式	－	L	－	追加工
E-LSBGFRC6200ZZ	－	30	－	NA

変更点	ベアリング組付なし
追加工	NA
仕様	ベアリングをホルダに組み込まず、付属品として出荷します。
価格	無料

型番リスト

表示件数

...

型番

E-LBACC6000ZZ-[25,40]

E-LBACC6001ZZ-[25,40]

E-LBACC6002ZZ-[30,50]

E-LBACC6003ZZ-[35,50]

E-LBACC6004ZZ-[40,50]

E-LBACC6005ZZ-[40,60]

E-LBACC6006ZZ-[40,60]

E-LBACC6007ZZ-[50,60]

E-LBACC6008ZZ-[60,70]

E-LBACC6200ZZ-[30,40]

E-LBACC6201ZZ-[30,40]

E-LBACC6202ZZ-[35,50]

E-LBACC6203ZZ-[40,50]

E-LBACC6204ZZ-[45,50]

E-LBACC6205ZZ-[45,60]

E-LBACC6206ZZ-[50,60]

E-LBACC6207ZZ-[60,80]

E-LBACC6208ZZ-[60,80]

E-LBACC6700ZZ-[20,30]

E-LBACC6701ZZ-[20,30]

E-LBACC6702ZZ-[25,35]

E-LBACC6704ZZ-[30,40]

E-LBACC678ZZ-[20,30]

E-LBACC6800ZZ-[20,30]

E-LBACC6801ZZ-[25,35]

E-LBACC6802ZZ-[25,35]

E-LBACC6803ZZ-[30,40]

E-LBACC6804ZZ-[35,50]

E-LBACC6805ZZ-[35,50]

E-LBACC6806ZZ-[35,50]

E-LBACC6900ZZ-[25,40]

E-LBACC6901ZZ-[25,40]

E-LBACC6902ZZ-[25,50]

E-LBACC6903ZZ-[30,40]

E-LBACC6904ZZ-[35,50]

E-LBACC6905ZZ-[35,50]

E-LBACC6906ZZ-[35,50]

E-LBACC698ZZ-[25,35]

E-LBAFCC6000ZZ-[25-60/1]

E-LBAFCC6001ZZ-[25-60/1]

E-LBAFCC6002ZZ-[30-70/1]

E-LBAFCC6003ZZ-[35-70/1]

E-LBAFCC6004ZZ-[45-80/1]

E-LBAFCC6005ZZ-[45-80/1]

E-LBAFCC6006ZZ-[45-80/1]

E-LBAFCC6007ZZ-[50-120/1]

E-LBAFCC6008ZZ-[50-120/1]

E-LBAFCC6010ZZ-[60-120/1]

E-LBAFCC605ZZ-[20-40/1]

E-LBAFCC606ZZ-[20-40/1]

フランジ形状

軸受内径 d

(mm)

ベアリング材質

ホルダ材質

ホルダ表面処理

全長 L

(mm)

ベアリング品番

最小発注数量

二面幅	10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 40	6000	1個
二面幅	12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 40	6001	1個
二面幅	15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 50	6002	1個
二面幅	17	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 50	6003	1個
二面幅	20	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	40 ～ 50	6004	1個
二面幅	25	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	40 ～ 60	6005	1個
二面幅	30	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	40 ～ 60	6006	1個
二面幅	35	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	50 ～ 60	6007	1個
二面幅	40	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	60 ～ 70	6008	1個
二面幅	50	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	70	6010	1個
二面幅	5	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 30	605	1個
二面幅	6	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 35	606	1個
二面幅	8	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 35	608	1個
二面幅	10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 40	6200	1個
二面幅	12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 40	6201	1個
二面幅	15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 50	6202	1個
二面幅	17	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	40 ～ 50	6203	1個
二面幅	20	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	45 ～ 50	6204	1個
二面幅	25	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	45 ～ 60	6205	1個
二面幅	30	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	50 ～ 60	6206	1個
二面幅	35	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	60 ～ 80	6207	1個
二面幅	40	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	60 ～ 80	6208	1個
二面幅	50	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	90	6210	1個
二面幅	3	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 30	623	1個
二面幅	4	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 30	624	1個
二面幅	5	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 30	625	1個
二面幅	6	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 35	626	1個
二面幅	8	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 35	628	1個
二面幅	10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 30	6700	1個
二面幅	12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 30	6701	1個
二面幅	15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 35	6702	1個
二面幅	20	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 40	6704	1個
二面幅	8	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 30	678	1個
二面幅	10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 30	6800	1個
二面幅	12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 35	6801	1個
二面幅	15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 35	6802	1個
二面幅	17	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 40	6803	1個
二面幅	20	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 50	6804	1個
二面幅	25	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 50	6805	1個
二面幅	30	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 50	6806	1個
二面幅	10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 40	6900	1個
二面幅	12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 40	6901	1個
二面幅	15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 50	6902	1個
二面幅	17	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 40	6903	1個
二面幅	20	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 50	6904	1個
二面幅	25	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 50	6905	1個
二面幅	30	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 50	6906	1個
二面幅	8	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 35	698	1個
二面幅	10	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 60	6000	1個
二面幅	12	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	25 ～ 60	6001	1個
二面幅	15	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	30 ～ 70	6002	1個
二面幅	17	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	35 ～ 70	6003	1個
二面幅	20	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	45 ～ 80	6004	1個
二面幅	25	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	45 ～ 80	6005	1個
二面幅	30	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	45 ～ 80	6006	1個
二面幅	35	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	50 ～ 120	6007	1個
二面幅	40	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	50 ～ 120	6008	1個
二面幅	50	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	60 ～ 120	6010	1個
二面幅	5	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 40	605	1個
二面幅	6	[スチール] スチール	[アルミニウム] アルミ合金	白アルマイト	20 ～ 40	606	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜
- ( - )	15日目〜

...

基本情報
納期・価格
概要・仕様

基本情報

ダブル止め輪を排除することで、組立作業の効率化と省スペース設計を実現。高精度な固定性能を備えたベアリングホルダセットが、装置設計の自由度と信頼性を大きく向上させます。

ご注意

ベアリングが脱落する可能性があります。着脱後も正常に使用できます。
当ページの価格表は25年9月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。

納期・価格

価格表

・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

■L寸選択タイプ

ベアリング品番	￥基準単価
	丸形			角形			二面幅
	E-LBARC	E-LSBARC	E-LSBGRC	E-LBASC	E-LSBASC	E-LSBGSC	E-LBACC	E-LSBACC	E-LSBGCC
6000ZZ	1,610	2,120	2,330	1,830	2,340	2,630	1,530	1,590	2,530
6001ZZ	1,740	2,240	2,420	1,950	2,480	2,740	1,860	2,400	2,630
6002ZZ	1,820	2,420	2,730	1,650	2,700	3,090	1,970	2,600	2,880
6003ZZ	2,090	3,000	3,470	2,330	3,020	3,930	2,140	3,010	3,860
6004ZZ	2,120	2,950	3,600	2,390	3,240	4,060	2,260	3,140	3,910
6005ZZ	3,390	3,630	5,490	3,400	3,630	5,700	3,240	3,650	5,650
6006ZZ	3,640	4,180	6,150	3,640	4,450	6,360	3,670	4,780	6,330
6007ZZ	4,370	6,670	6,920	4,380	6,680	7,200	4,430	6,220	7,150
6008ZZ	5,690	7,640	8,390	6,650	7,650	8,680	5,770	7,130	8,660
6010ZZ	7,940	10,290	12,110	ー	ー	ー	9,480	11,330	12,530
605ZZ	1,340	1,700	2,080	1,510	1,600	2,400	1,430	1,540	2,310
606ZZ	1,400	1,710	2,310	1,590	1,880	2,590	1,490	1,820	1,710
608ZZ	1,460	1,900	2,440	1,670	2,080	2,730	1,570	2,020	2,100
6200ZZ	1,690	2,280	2,380	1,960	2,520	2,700	1,890	2,440	2,590
6201ZZ	1,700	2,300	2,550	1,990	2,550	2,900	1,910	2,470	2,780
6202ZZ	1,900	2,520	2,820	1,700	2,790	3,180	2,030	2,700	3,060
6203ZZ	2,120	3,180	3,510	2,430	3,270	4,070	2,280	3,090	4,070
6204ZZ	2,190	3,150	3,820	2,480	3,460	4,320	2,380	3,350	4,140
6205ZZ	3,620	4,490	6,060	3,630	5,540	6,300	3,880	5,180	6,250
6206ZZ	3,940	5,670	6,880	3,950	6,120	7,160	4,480	5,730	7,120
6207ZZ	7,970	7,920	10,810	7,920	9,190	11,180	8,040	7,980	11,140
6208ZZ	9,260	9,910	11,640	10,120	10,770	12,040	10,280	10,000	12,000
6210ZZ	13,320	13,520	16,630	ー	ー	ー	13,520	16,420	17,180
623ZZ	1,310	1,670	1,980	1,480	1,590	2,260	1,420	1,530	2,190
624ZZ	1,320	1,460	2,030	1,490	1,400	2,310	1,430	1,340	2,220
625ZZ	1,390	1,530	2,150	1,580	1,460	2,490	1,530	1,380	2,380
626ZZ	1,460	1,800	2,370	1,660	1,990	2,660	1,560	1,930	2,570
628ZZ	1,500	2,040	2,550	1,810	2,280	2,900	1,730	2,180	2,750
6700ZZ	2,020	2,440	2,800	2,250	2,530	1,750	2,180	2,510	1,720
6701ZZ	2,090	2,550	2,870	2,380	2,570	2,980	1,470	2,560	2,950
6702ZZ	2,330	2,630	3,030	2,510	2,650	3,150	2,510	2,630	3,120
6704ZZ	2,650	2,800	3,570	2,850	3,380	3,730	2,570	2,830	3,920
678ZZ	1,840	2,350	2,720	2,080	2,470	2,820	2,000	2,460	2,790
6800ZZ	1,930	2,330	2,720	2,160	1,540	3,000	2,070	1,530	1,780
6801ZZ	2,030	2,600	2,800	2,280	2,620	3,130	2,190	2,580	3,060
6802ZZ	2,230	2,650	3,110	2,500	2,680	3,230	2,400	2,660	2,340
6803ZZ	2,400	2,770	3,340	2,580	2,790	3,930	2,430	2,780	3,450
6804ZZ	2,540	2,930	3,770	2,730	2,950	3,910	2,460	2,960	3,880
6805ZZ	2,840	3,170	4,000	2,870	3,200	4,950	2,880	3,210	4,890
6806ZZ	3,200	3,450	4,760	3,030	3,470	5,590	3,060	3,490	5,900
6900ZZ	1,760	2,120	2,480	1,960	2,340	2,760	1,890	2,270	2,180
6901ZZ	1,850	2,420	2,540	2,070	2,420	2,880	1,990	2,340	2,780
6902ZZ	2,020	2,420	2,860	1,600	1,680	3,220	2,180	2,590	2,870
6903ZZ	2,080	2,860	3,450	2,440	2,880	3,750	2,210	2,810	3,710
6904ZZ	2,240	2,900	3,630	1,730	3,080	4,230	2,230	2,820	4,030
6905ZZ	2,960	3,310	4,600	3,030	3,330	5,370	2,890	3,350	4,750
6906ZZ	3,200	3,570	5,170	3,200	3,570	6,910	3,230	3,600	5,330
698ZZ	1,760	2,250	2,810	1,990	2,500	3,000	1,910	2,390	2,960

■L寸指定タイプ

ベアリング品番	￥基準単価
	丸形					角形			二面幅
	E-LBGFRCB	E-LBGFRC	E-LBAFRC	E-LSBAFRC	E-LSBGFRC	E-LBGFSCB	E-LBGFSC	E-LSBGFSC	E-LBGFCCB	E-LBGFCC	E-LBAFCC	E-LSBAFCC	E-LSBGFCC
6000ZZ	1,950	1,980	2,340	2,680	3,130	2,200	2,230	3,640	2,110	2,140	2,520	2,670	3,170
6001ZZ	2,110	2,140	2,600	2,810	3,310	2,370	2,400	3,850	2,290	2,320	2,640	2,770	3,740
6002ZZ	2,370	2,410	2,920	3,060	3,780	2,660	2,710	4,420	2,570	2,610	2,840	4,210	4,260
6003ZZ	2,880	2,920	3,250	3,440	5,000	2,910	2,940	6,090	2,870	2,920	2,900	4,590	6,000
6004ZZ	2,790	2,830	3,420	3,630	5,270	3,130	3,170	5,560	3,020	3,060	3,300	4,530	5,270
6005ZZ	3,060	3,110	4,480	4,710	6,210	3,420	3,470	6,490	3,290	3,350	4,310	4,760	6,380
6006ZZ	3,660	3,710	4,670	4,220	6,740	4,100	4,150	7,920	3,950	4,010	4,700	5,020	7,780
6007ZZ	4,180	4,310	4,850	5,410	7,370	4,220	4,340	8,720	4,220	4,360	4,890	5,460	8,530
6008ZZ	4,940	5,120	5,250	5,920	8,500	4,990	5,150	10,030	4,990	5,170	5,300	5,980	9,820
6010ZZ	10,610	10,720	6,320	7,450	11,610	ー	ー	ー	10,650	10,750	7,170	7,510	13,520
605ZZ	1,610	1,640	1,890	2,620	4,030	1,780	1,810	4,130	1,740	1,760	2,030	2,630	4,100
606ZZ	1,680	1,710	1,970	2,450	2,790	1,890	1,910	3,250	1,830	1,850	2,130	2,510	3,200
608ZZ	1,790	1,820	2,090	2,600	2,950	2,000	2,030	3,460	1,950	1,970	2,250	2,590	3,380
6200ZZ	1,990	2,020	2,490	2,900	3,400	2,220	2,250	3,540	2,170	2,210	2,690	2,850	3,430
6201ZZ	2,220	2,250	2,730	2,950	3,480	2,500	2,530	4,080	2,430	2,460	2,730	2,900	3,930
6202ZZ	2,420	2,450	3,040	3,620	4,470	2,760	2,800	4,670	2,650	2,690	3,280	3,520	4,480
6203ZZ	3,040	3,060	3,120	3,760	5,180	3,120	3,180	5,820	3,090	3,150	3,130	4,650	5,720
6204ZZ	2,880	2,930	3,570	3,920	5,810	3,250	3,300	6,100	3,160	3,210	3,500	4,870	5,780
6205ZZ	3,230	3,270	4,410	4,580	6,640	3,570	3,630	6,960	3,420	3,460	4,680	5,060	6,820
6206ZZ	4,100	4,160	4,870	5,100	7,300	4,490	4,550	7,680	4,290	4,400	4,910	5,390	7,510
6207ZZ	9,250	9,350	5,860	6,700	11,510	9,620	9,720	12,160	9,300	9,380	6,640	6,760	11,880
6208ZZ	10,310	10,420	6,120	7,070	12,310	10,720	7,390	13,010	10,360	10,460	7,930	8,030	12,700
6210ZZ	12,600	12,720	8,490	9,160	17,050	ー	ー	ー	12,650	12,770	11,420	11,080	17,520
623ZZ	1,550	1,570	1,850	2,610	3,990	1,750	1,770	4,080	1,680	1,710	1,970	2,630	4,060
624ZZ	1,580	1,610	1,770	2,610	4,000	1,770	1,800	4,100	1,710	1,740	1,990	2,630	4,070
625ZZ	1,660	1,680	1,950	2,850	4,080	1,860	1,890	4,200	1,790	1,820	2,100	2,650	4,160
626ZZ	1,830	1,860	2,060	2,560	2,870	1,950	1,980	3,370	1,890	1,920	2,230	2,550	3,290
628ZZ	1,870	1,900	2,240	2,680	3,440	2,120	2,150	3,580	2,020	2,050	2,420	2,660	3,480
6700ZZ	2,340	2,370	2,730	3,030	3,990	2,500	2,510	4,450	2,460	2,550	2,940	3,520	4,310
6701ZZ	2,520	2,540	3,090	3,350	4,320	2,540	1,540	4,860	2,490	2,770	3,170	3,890	4,710
6702ZZ	2,590	2,620	3,470	4,060	4,990	2,940	2,970	5,590	2,700	3,070	3,520	4,400	5,380
6704ZZ	2,940	2,970	3,870	4,890	6,150	3,330	3,360	7,130	3,060	3,480	3,620	5,840	6,880
678ZZ	2,140	2,180	2,580	3,180	4,130	2,430	2,470	4,680	2,330	2,360	2,790	3,630	4,470
6800ZZ	2,240	2,260	2,610	2,910	3,820	2,500	2,530	4,260	2,420	2,440	2,820	3,310	1,760
6801ZZ	2,440	2,460	2,850	3,210	4,140	2,570	2,600	4,650	2,510	2,650	3,180	3,680	4,500
6802ZZ	2,620	2,640	3,320	3,590	4,770	2,640	2,660	5,350	2,570	2,910	3,760	4,090	5,140
6803ZZ	3,170	3,010	3,930	4,450	6,340	3,200	3,230	7,380	2,930	3,530	3,810	4,720	7,050
6804ZZ	2,930	2,960	3,700	4,710	6,120	2,950	2,990	6,830	2,870	2,900	3,910	5,540	6,730
6805ZZ	3,130	3,570	3,630	3,750	6,730	3,550	3,600	7,530	3,210	3,470	4,090	3,860	8,030
6806ZZ	4,310	4,390	3,880	3,790	8,470	4,350	4,420	8,170	4,150	4,560	4,750	4,670	8,680
6900ZZ	2,040	2,060	2,380	2,670	3,060	2,280	2,300	3,870	2,200	2,220	2,510	2,650	3,480
6901ZZ	2,220	2,240	2,590	2,740	3,560	2,460	2,490	3,690	2,390	2,410	2,550	3,050	3,590
6902ZZ	2,450	2,470	2,820	2,950	4,060	2,730	2,760	4,230	2,650	2,670	3,090	3,470	4,080
6903ZZ	2,700	2,730	3,020	3,250	4,910	2,730	2,760	6,020	2,690	2,730	3,030	4,290	5,420
6904ZZ	2,770	2,800	3,140	3,340	4,730	3,100	3,130	5,280	3,000	3,030	3,040	4,190	5,400
6905ZZ	3,340	3,400	3,780	3,620	5,500	3,370	3,430	6,430	3,220	3,280	4,210	3,750	6,330
6906ZZ	3,730	4,280	4,220	3,840	6,710	4,230	4,310	7,020	4,250	4,620	4,360	4,740	6,900
698ZZ	2,060	2,090	2,470	2,880	3,950	2,330	2,370	4,470	2,230	2,250	2,660	3,470	4,280

概要・仕様

	当社類似品 BACC6000ZZ	エコノミーシリーズ E-LBACC6000ZZ
軸受け精度	JIS　B　1514　0級	JIS　B　1514　0級
非接触シールタイプ	あり	なし
L寸指定タイプ	なし	あり
RoHS10	対応	対応

製品概要

荷重を受ける軸のベアリングを支え、固定する役割を果たします。
ホルダを使用することで、ベアリングを正確かつ容易に機構へ組み付けることができます。

製品特長

特長1：ラウンドタイプベアリングハウジングは、高精度回転が必要な箇所に適しています。
特長2：ダブルタイプのベアリングハウジングは、シングルタイプに比べて大きな負荷がかかる使用環境により適しており、回転軸などの伝動系製品をしっかり固定します。
特長3：ダブルタイプのベアリングハウジングは、カンチレバー支持として使用する際に非常に便利です。
特長4：ベアリングハウジングは高い垂直度と同軸度を備えており、取り付け時の精密な位置決めが容易です。

使用方法

ベアリングハウジングの取付方法	取付説明
	標準型ベアリングハウジングには、ザグリ穴またはねじ穴が加工されており、正面または背面から取り付けが可能です。
	ガイド式ベアリングハウジングは、取り付け時に取り付け面のH7公差の加工穴に合わせることで、精密な位置決めが可能です。

注意事項

使用上の注意	図示および参考
金属材料およびその表面処理の防錆性能とメンテナンスについて留意してください。	防錆性能およびメンテナンスの詳細については、技術資料をご参照ください。
ベアリングハウジングアセンブリに使用しているベアリングの精度：GB/T 307.1 0級（JIS B 1514 0級相当）。組み合わせ部品を選定する際は、マイナス公差品を選んでください。	ベアリングの詳細仕様については、技術資料をご参照ください。
ベアリングと止め輪の間には軸方向のすき間がありますので、選定時にご注意ください。軸方向：円筒体の回転中心軸に沿った方向（中心軸と同じ方向）（右図・青色の方向）径方向：軸方向に対して垂直な方向、つまり円筒体端面円の半径または直径方向（右図・赤色の方向）
止め輪付きベアリングハウジングの止め輪は、軸方向に締め付けることはできず、ベアリングの脱落防止のみの役割です。ベアリングを軸方向に固定する必要がある場合は、固定リングやナットなどの使用を推奨します。また、軸方向固定用の固定リングやナットなどを選定する際は、止め輪を避けてください。止め輪の寸法は製品仕様をご参照ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【エコノミーシリーズ】ベアリングホルダセット　ダブル止め輪なしタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q1. ベアリングハウジングとは何ですか？

荷重を受ける軸のベアリングを支え、固定する役割を果たします。固定座を使用することで、ベアリングを正確かつ容易に機構へ組み付けることができます。

Q2. 径方向荷重と軸方向荷重はそれぞれ何を意味しますか？

軸中心線に対して垂直方向に軸へ加わる荷重——径方向荷重（ラジアル荷重）。
軸中心線に沿った水平方向に軸へ加わる荷重——軸方向荷重（スラスト荷重）。

Q3. 回転軸とベアリングハウジングを組み付けた後、軸方向に明らかなガタつきがある場合はどうすればいいですか？

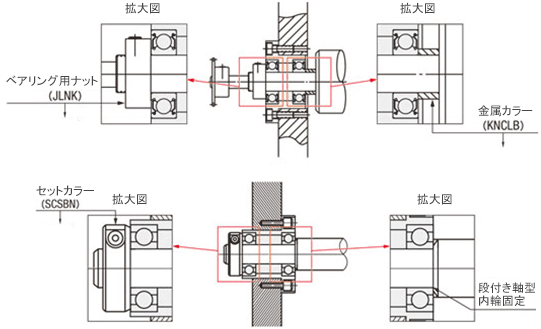

軸方向にベアリングを固定する必要がある場合は、固定リングやナットなどの使用を推奨します。取り付け方法をご参照ください。
軸方向固定用の固定リングやナットを選定する際は、止め輪を避けてください。止め輪の寸法は製品仕様をご参照ください。

その他のよくあるご質問（2件）を見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】ベアリングホルダセット　ダブル止め輪なしタイプ	【エコノミーシリーズ】ベアリングホルダセット　ダブル止め輪付タイプ	【エコノミーシリーズ】ベアリングホルダセット　Ｔ型ダブルタイプ	【エコノミーシリーズ】ベアリングホルダセット　T型　止め輪付きタイプ	【エコノミーシリーズ】ベアリングホルダセット　ボトムマウント　止め輪付きタイプ	ベアリングホルダセット　止め輪なしタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	1,070円 -
通常出荷日	15日目〜	15日目〜	15日目〜	15日目〜	15日目〜	在庫品1日目〜
本体形状	フランジ形	フランジ形	T形	T形	ボトムマウント	フランジ形
ベアリング個数	ダブル	ダブル	ダブル	シングル	シングル	シングル
使用ベアリング	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受	深溝玉軸受
止め輪	なし	あり	なし	あり	あり	なし

ベアリングホルダカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

フランジ 形状

軸受内径 d(mm)

ベアリング 材質

ホルダ 材質
