【クリーン洗浄品】位置決めピン　樹脂大頭先端形状選択　－めねじ－

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】位置決めピン　樹脂大頭先端形状選択　－おねじ－

通常出荷日：6 日目

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個から...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
材質
樹脂
詳細材質
PEEK
基本形状
大頭
導入側仕様
なし
取付側形状
めねじ
表面処理
なし
熱処理
なし
導入側外径公差
0/-0.05
取付側公差
g6
材質証明書
対象
材質証明書：材質
PEEK(自然色アイボリー)

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことによる変色、寸法変化はございません。

未確定：候補が48型番あります。

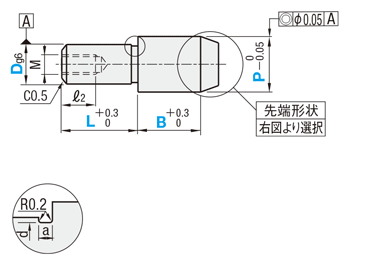

外形図・規格表
型番リスト
詳細情報

外形図・規格表

●めねじ

D＜3の場合
a＝0.5
d＝D－0.1

D≧3の場合
a＝1.0
d＝D－0.2

[ ! ]逃げ部寸法は参考値になります。
[ ! ]外径公差は室温での測定結果です。

先端形状選択
テーパ		球面
フラット

Type				固定部選択	頭部形状選択	[ M ]材質	使用雰囲気温度	洗浄方法
P寸指定		P・L・B寸指定
丸	ダイヤ	丸	ダイヤ					洗浄方法	洗浄環境	梱包形態	梱包環境
SL-JKP	SL-JKPD	SL-FKP	SL-FKPD	Y(めねじ)	A(テーパ) FA(フラット) Q(球面)	PEEK(自然色アイボリー)	−50〜250℃	脱脂洗浄	一般環境	1重梱包	一般環境
SH-JKP	SH-JKPD	SH-FKP	SH-FKPD					精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ NG ]丸はA（テーパ）、FA（フラット）は選択不可
[ ! ]PEEKの特性値>>こちら
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

Type

固定部選択

頭部形状

SL-FKP

−

P12.00

−

L12

−

B7.0

■P寸指定タイプ

型式						P	L	B	C	m	M(並目)	ℓ2	(W)
						指定
Type		固定部選択	頭部形状	D	D寸公差	0.01mm単位
					g6
(丸)	（ダイヤ）	Y(めねじ)	A(テーパ)	6	-0.004	6.50〜10.00	10	8	1	3	M3	5	3
SL-JKP	SL-JKPD		FA(フラット)		-0.012
SH-JKP	SH-JKPD		Q(球面)	8	-0.005	9.00〜13.00	15	8	1.5	4	M5	8	3.5
					-0.014
				10	-0.005	11.00〜15.00	15	10	2	4	M5	8	4
					-0.014

■P寸・L寸・B寸指定タイプ

型式

M(並目)

ℓ2

(W)

指定

指定1mm単位

指定0.1mm単位

Type

固定部選択

頭部形状

D寸公差

0.01mm単位

(丸)

（ダイヤ）

Y(めねじ)

A(テーパ)

-0.004

6.50〜10.00

6～12

2.0～12.0

SL-FKP

SL-FKPD

FA(フラット)

-0.012

SH-FKP

SH-FKPD

Q(球面)

-0.005

9.00〜13.00

8～16

2.0(3.0)～15.0

1.5

3.5

-0.014

-0.005

11.00〜15.00

10～20

3.0(4.0)～20.0(15.0)

-0.014

[ ! ]B寸（　）はフラット・ダイヤ形状に適用

追加工

追加工コード	追加工内容	適用条件	指定例	\/1Code
HSC	ねじインサート挿入	めねじにねじインサート加工を追加します。 D6：M3　D8・10：M5のねじインサートを挿入	SL-JKPDYA6-8.00-HSC	500

洗浄工程
・脱脂洗浄　　（型式：SL-□□）

作業環境：一般環境
IPA洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		クリーンエアブロー使用		1重梱包

・精密洗浄　　（型式：SH-□□）

作業環境：一般環境				作業環境：クラス1000				作業環境：クラス10
IPA洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		クリーンエアブロー使用		窒素ブロー使用		脱気2重梱包

梱包例

脱脂洗浄 (型式：SL-□□）

精密洗浄 (型式：SH-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	有機汚れ除去コンタミ・粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程

型番リスト

表示件数

型番

SH-FKPDYA6-P[6.5-10/0.01]-L[6-12/1]-B[2-12/0.1]

SH-FKPDYA8-P[9-13/0.01]-L[8-16/1]-B[2-15/0.1]

SH-FKPDYA10-P[11-15/0.01]-L[10-20/1]-B[3-15/0.1]

SH-FKPDYFA6-P[6.5-10/0.01]-L[6-12/1]-B[2-12/0.1]

SH-FKPDYFA8-P[9-13/0.01]-L[8-16/1]-B[3-15/0.1]

SH-FKPDYFA10-P[11-15/0.01]-L[10-20/1]-B[4-15/0.1]

SH-FKPDYQ6-P[6.5-10/0.01]-L[6-12/1]-B[2-12/0.1]

SH-FKPDYQ8-P[9-13/0.01]-L[8-16/1]-B[2-15/0.1]

SH-FKPDYQ10-P[11-15/0.01]-L[10-20/1]-B[3-15/0.1]

SH-FKPYQ6-P[6.5-10/0.01]-L[6-12/1]-B[2-12/0.1]

SH-FKPYQ8-P[9-13/0.01]-L[8-16/1]-B[2-15/0.1]

SH-FKPYQ10-P[11-15/0.01]-L[10-20/1]-B[3-20/0.1]

SH-JKPDYA6-[6.5-10/0.01]

SH-JKPDYA8-[9-13/0.01]

SH-JKPDYA10-[11-15/0.01]

SH-JKPDYFA6-[6.5-10/0.01]

SH-JKPDYFA8-[9-13/0.01]

SH-JKPDYFA10-[11-15/0.01]

SH-JKPDYQ6-[6.5-10/0.01]

SH-JKPDYQ8-[9-13/0.01]

SH-JKPDYQ10-[11-15/0.01]

SH-JKPYQ6-[6.5-10/0.01]

SH-JKPYQ8-[9-13/0.01]

SH-JKPYQ10-[11-15/0.01]

SL-FKPDYA6-P[6.5-10/0.01]-L[6-12/1]-B[2-12/0.1]

SL-FKPDYA8-P[9-13/0.01]-L[8-16/1]-B[2-15/0.1]

SL-FKPDYA10-P[11-15/0.01]-L[10-20/1]-B[3-15/0.1]

SL-FKPDYFA6-P[6.5-10/0.01]-L[6-12/1]-B[2-12/0.1]

SL-FKPDYFA8-P[9-13/0.01]-L[8-16/1]-B[3-15/0.1]

SL-FKPDYFA10-P[11-15/0.01]-L[10-20/1]-B[4-15/0.1]

SL-FKPDYQ6-P[6.5-10/0.01]-L[6-12/1]-B[2-12/0.1]

SL-FKPDYQ8-P[9-13/0.01]-L[8-16/1]-B[2-15/0.1]

SL-FKPDYQ10-P[11-15/0.01]-L[10-20/1]-B[3-15/0.1]

SL-FKPYQ6-P[6.5-10/0.01]-L[6-12/1]-B[2-12/0.1]

SL-FKPYQ8-P[9-13/0.01]-L[8-16/1]-B[2-15/0.1]

SL-FKPYQ10-P[11-15/0.01]-L[10-20/1]-B[3-20/0.1]

SL-JKPDYA6-[6.5-10/0.01]

SL-JKPDYA8-[9-13/0.01]

SL-JKPDYA10-[11-15/0.01]

SL-JKPDYFA6-[6.5-10/0.01]

SL-JKPDYFA8-[9-13/0.01]

SL-JKPDYFA10-[11-15/0.01]

SL-JKPDYQ6-[6.5-10/0.01]

SL-JKPDYQ8-[9-13/0.01]

SL-JKPDYQ10-[11-15/0.01]

SL-JKPYQ6-[6.5-10/0.01]

SL-JKPYQ8-[9-13/0.01]

SL-JKPYQ10-[11-15/0.01]

導入側先端形状

導入側先端タイプ

導入側外径 P

(mm)

取付側外径 D

(mm)

洗浄方法

取付部長さ L

(mm)

位置決め部長さ B

(mm)

RoHS?

最小発注数量

ダイヤ	テーパ	6.5 ～ 10	6	精密洗浄	6 ～ 12	2 ～ 12	10	1個
ダイヤ	テーパ	9 ～ 13	8	精密洗浄	8 ～ 16	2 ～ 15	10	1個
ダイヤ	テーパ	11 ～ 15	10	精密洗浄	10 ～ 20	3 ～ 15	10	1個
ダイヤ	フラット	6.5 ～ 10	6	精密洗浄	6 ～ 12	2 ～ 12	10	1個
ダイヤ	フラット	9 ～ 13	8	精密洗浄	8 ～ 16	3 ～ 15	10	1個
ダイヤ	フラット	11 ～ 15	10	精密洗浄	10 ～ 20	4 ～ 15	10	1個
ダイヤ	球面	6.5 ～ 10	6	精密洗浄	6 ～ 12	2 ～ 12	10	1個
ダイヤ	球面	9 ～ 13	8	精密洗浄	8 ～ 16	2 ～ 15	10	1個
ダイヤ	球面	11 ～ 15	10	精密洗浄	10 ～ 20	3 ～ 15	10	1個
丸	球面	6.5 ～ 10	6	精密洗浄	6 ～ 12	2 ～ 12	10	1個
丸	球面	9 ～ 13	8	精密洗浄	8 ～ 16	2 ～ 15	10	1個
丸	球面	11 ～ 15	10	精密洗浄	10 ～ 20	3 ～ 20	10	1個
ダイヤ	テーパ	6.5 ～ 10	6	精密洗浄	10	8	10	1個
ダイヤ	テーパ	9 ～ 13	8	精密洗浄	15	8	10	1個
ダイヤ	テーパ	11 ～ 15	10	精密洗浄	15	10	10	1個
ダイヤ	フラット	6.5 ～ 10	6	精密洗浄	10	8	10	1個
ダイヤ	フラット	9 ～ 13	8	精密洗浄	15	8	10	1個
ダイヤ	フラット	11 ～ 15	10	精密洗浄	15	10	10	1個
ダイヤ	球面	6.5 ～ 10	6	精密洗浄	10	8	10	1個
ダイヤ	球面	9 ～ 13	8	精密洗浄	15	8	10	1個
ダイヤ	球面	11 ～ 15	10	精密洗浄	15	10	10	1個
丸	球面	6.5 ～ 10	6	精密洗浄	10	8	10	1個
丸	球面	9 ～ 13	8	精密洗浄	15	8	10	1個
丸	球面	11 ～ 15	10	精密洗浄	15	10	10	1個
ダイヤ	テーパ	6.5 ～ 10	6	脱脂洗浄	6 ～ 12	2 ～ 12	10	1個
ダイヤ	テーパ	9 ～ 13	8	脱脂洗浄	8 ～ 16	2 ～ 15	10	1個
ダイヤ	テーパ	11 ～ 15	10	脱脂洗浄	10 ～ 20	3 ～ 15	10	1個
ダイヤ	フラット	6.5 ～ 10	6	脱脂洗浄	6 ～ 12	2 ～ 12	10	1個
ダイヤ	フラット	9 ～ 13	8	脱脂洗浄	8 ～ 16	3 ～ 15	10	1個
ダイヤ	フラット	11 ～ 15	10	脱脂洗浄	10 ～ 20	4 ～ 15	10	1個
ダイヤ	球面	6.5 ～ 10	6	脱脂洗浄	6 ～ 12	2 ～ 12	10	1個
ダイヤ	球面	9 ～ 13	8	脱脂洗浄	8 ～ 16	2 ～ 15	10	1個
ダイヤ	球面	11 ～ 15	10	脱脂洗浄	10 ～ 20	3 ～ 15	10	1個
丸	球面	6.5 ～ 10	6	脱脂洗浄	6 ～ 12	2 ～ 12	10	1個
丸	球面	9 ～ 13	8	脱脂洗浄	8 ～ 16	2 ～ 15	10	1個
丸	球面	11 ～ 15	10	脱脂洗浄	10 ～ 20	3 ～ 20	10	1個
ダイヤ	テーパ	6.5 ～ 10	6	脱脂洗浄	10	8	10	1個
ダイヤ	テーパ	9 ～ 13	8	脱脂洗浄	15	8	10	1個
ダイヤ	テーパ	11 ～ 15	10	脱脂洗浄	15	10	10	1個
ダイヤ	フラット	6.5 ～ 10	6	脱脂洗浄	10	8	10	1個
ダイヤ	フラット	9 ～ 13	8	脱脂洗浄	15	8	10	1個
ダイヤ	フラット	11 ～ 15	10	脱脂洗浄	15	10	10	1個
ダイヤ	球面	6.5 ～ 10	6	脱脂洗浄	10	8	10	1個
ダイヤ	球面	9 ～ 13	8	脱脂洗浄	15	8	10	1個
ダイヤ	球面	11 ～ 15	10	脱脂洗浄	15	10	10	1個
丸	球面	6.5 ～ 10	6	脱脂洗浄	10	8	10	1個
丸	球面	9 ～ 13	8	脱脂洗浄	15	8	10	1個
丸	球面	11 ～ 15	10	脱脂洗浄	15	10	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

基本情報

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	通常組立工程
					バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	有機汚れ除去コンタミ・粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程

樹脂製の位置決めピン。傷防止が可能です。めねじでの取り付けとなります。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことによる変色、寸法変化はございません。

納期・価格

価格表

■P寸指定
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	丸形状		ダイヤ形状
	球面		テーパ		フラット		球面
	SL-JKPYQ	SH-JKPYQ	SL-JKPDYA	SH-JKPDYA	SL-JKPDYFA	SH-JKPDYFA	SL-JKPDYQ	SH-JKPDYQ
6	3,700	4,100	3,970	4,370	3,970	4,370	4,290	4,690
8	3,880	4,280	4,170	4,570	4,170	4,570	4,500	4,900
10	4,070	4,470	4,370	4,770	4,370	4,770	4,730	5,130

■P・L・B寸指定
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	丸形状		ダイヤ形状
	球面		テーパ		フラット		球面
	SL-FKPYQ	SH-FKPYQ	SL-FKPDYA	SH-FKPDYA	SL-FKPDYFA	SH-FKPDYFA	SL-FKPDYQ	SH-FKPDYQ
6	4,630	5,030	4,990	5,390	4,990	5,390	5,400	5,800
8	4,870	5,270	5,240	5,640	5,240	5,640	5,690	6,090
10	4,980	5,380	5,500	5,900	5,500	5,900	5,820	6,220

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
●丸形状

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～100	101～150	151〜
値引率	基準価格	5%	10%	23%	23%	お見積り
出荷日	通常				+5日	お見積り

●ダイヤ形状

数量区分	標準対応						個別対応
数量区分	小口					大口	大口
数　量	1～2	3～19	20～34	35～49	50～100	101～150	151〜
値引率	基準単価	15%	20%	25%	35%	35%	お見積り
出荷日	通常					+5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ]外径公差は室温での測定結果です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
