【クリーン洗浄品】位置決めピン 樹脂大頭先端形状選択 －圧入－
- 通常単価(税別)
- -
- 税込単価
- -
「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個から...
詳細情報を確認する
未確定：候補が152型番あります。

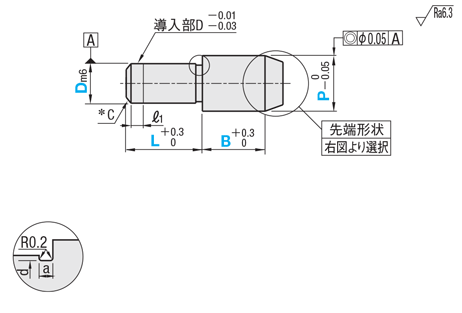

外形図・規格表
●圧入
[ ! ]外径公差は室温での測定結果です。
＊D＝1の場合、D寸部面取りは0.1となります。 D＜3の場合
a＝0.5
d＝D－0.1 D≧3の場合
a＝1.0
d＝D－0.2
[ ! ]逃げ部寸法は参考値になります。a＝0.5
d＝D－0.1 D≧3の場合
a＝1.0
d＝D－0.2
[ ! ]外径公差は室温での測定結果です。
| 先端形状選択 | |||
| テーパ |  | 球面 |  |
| フラット |  | ||
| Type | 固定部選択 | 頭部形状選択 | [ M ]材質 | 使用雰囲気温度 | 洗浄方法 | ||||||
| P寸指定 | P・L・B寸指定 | ||||||||||
| 丸 | ダイヤ | 丸 | ダイヤ | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | ||||
| SL-JKP | SL-JKPD | SL-FKP | SL-FKPD | Z(圧入) | A(テーパ) FA(フラット) Q(球面) | PEEK(自然色アイボリー) | −50〜250℃ | 脱脂洗浄 | 一般環境 | 1重梱包 | 一般環境 |
| SH-JKP | SH-JKPD | SH-FKP | SH-FKPD | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||
[ ! ]PEEKの特性値>>こちら
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | P | ||||||
| Type | 固定部選択 | 頭部形状 | D | |||||
| SL-JKP | Z | Q | 8 | − | 10.00 | |||
■P寸指定タイプ
[ ! ]P寸（ ）はダイヤ形状に適用
| 型式 | P | L | B | C | m | ℓ1 | (W) | |||||
| 指定 | ||||||||||||
| Type | 固定部選択 | 頭部形状 | D | D寸公差 | 0.01mm単位 | |||||||
| m6 | ||||||||||||
| (丸) | （ダイヤ） | Z(圧入) | A(テーパ) | 1 | ＋0.008 | 1.50〜2.50 | 3 | 3 | 0.3 | 0.5 | 0 | - |
| SL-JKP | SL-JKPD | FA(フラット) | ＋0.002 | |||||||||
| SH-JKP | SH-JKPD | Q(球面) | 2 | ＋0.008 | 2.50〜4.00 | 4 | 3 | 0.5 | 1 | 0 | - | |
| *D≧3適用 | ＋0.002 | |||||||||||
| 3 | ＋0.008 | 3.50(4.00)〜6.00 | 5 | 5 | 0.5 | 2 | 1 | 1.5 | ||||
| ＋0.002 | ||||||||||||
| 4 | ＋0.012 | 4.50〜7.00 | 5 | 6 | 1 | 3 | 1 | 1.8 | ||||
| ＋0.004 | ||||||||||||
| 5 | ＋0.012 | 5.50〜8.00 | 10 | 6 | 1 | 3 | 1 | 2.2 | ||||
| ＋0.004 | ||||||||||||
| 6 | ＋0.012 | 6.50〜10.00 | 10 | 8 | 1 | 3 | 1 | 3 | ||||
| ＋0.004 | ||||||||||||
| 8 | ＋0.015 | 9.00〜13.00 | 15 | 8 | 1.5 | 4 | 1 | 3.5 | ||||
| ＋0.006 | ||||||||||||
| 10 | ＋0.015 | 11.00〜15.00 | 15 | 10 | 2 | 4 | 1 | 4 | ||||
| ＋0.006 | ||||||||||||
■P寸・L寸・B寸指定タイプ
[ ! ]P寸（ ）はダイヤ形状に適用
[ ! ]B寸（ ）はフラット・ダイヤ形状に適用
| 型式 | P | L | B | C | m | ℓ1 | (W) | |||||
| 指定 | 指定1mm単位 | 指定0.1mm単位 | ||||||||||
| Type | 固定部選択 | 頭部形状 | D | D寸公差 | 0.01mm単位 | |||||||
| m6 | ||||||||||||
| (丸) | （ダイヤ） | Z(圧入) | A(テーパ) | 1 | ＋0.008 | 1.50〜2.50 | 2～3 | 2.0～5.0 | 0.3 | 0.5 | 0 | - |
| SL-FKP | SL-FKPD | FA(フラット) | ＋0.002 | |||||||||
| SH-FKP | SH-FKPD | Q(球面) | 2 | ＋0.008 | 2.50〜4.00 | 2～6 | 2.0～10.0 | 0.5 | 1 | 0 | - | |
| *D≧3適用 | ＋0.002 | |||||||||||
| 3 | ＋0.008 | 3.50(4.00)〜6.00 | 3～6 | 2.0～10.0 | 0.5 | 2 | 1 | 1.5 | ||||
| ＋0.002 | ||||||||||||
| 4 | ＋0.012 | 4.50〜7.00 | 4～8 | 2.0～10.0 | 1 | 3 | 1 | 1.8 | ||||
| ＋0.004 | ||||||||||||
| 5 | ＋0.012 | 5.50〜8.00 | 5～10 | 2.0～10.0 | 1 | 3 | 1 | 2.2 | ||||
| ＋0.004 | ||||||||||||
| 6 | ＋0.012 | 6.50〜10.00 | 6～12 | 2.0～12.0 | 1 | 3 | 1 | 3 | ||||
| ＋0.004 | ||||||||||||
| 8 | ＋0.015 | 9.00〜13.00 | 8～16 | 2.0(3.0)～15.0 | 1.5 | 4 | 1 | 3.5 | ||||
| ＋0.006 | ||||||||||||
| 10 | ＋0.015 | 11.00〜15.00 | 10～20 | 3.0(4.0)～20.0(15.0) | 2 | 4 | 1 | 4 | ||||
| ＋0.006 | ||||||||||||
[ ! ]B寸（ ）はフラット・ダイヤ形状に適用
洗浄工程・脱脂洗浄 （型式：SL-□□）
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 IPA洗浄 |  |  高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  クリーンエアブロー使用 | |  1重梱包 |
・精密洗浄 （型式：SH-□□）
作業環境：一般環境 | 作業環境：クラス1000 | 作業環境：クラス10 | ||||||
|---|---|---|---|---|---|---|---|---|
IPA洗浄 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  クリーンエアブロー使用 | | 窒素ブロー使用 | |  脱気2重梱包 |
梱包例脱脂洗浄 (型式：SL-□□） | 精密洗浄 (型式：SH-□□） [ ! ]1重目・2重目の梱包とも、脱気されております。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 有機汚れ除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 有機汚れ除去 コンタミ・粉塵除去 | クリーン環境 （クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
| 洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン |
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 有機汚れ除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 有機汚れ除去 コンタミ・粉塵除去 | クリーン環境 （クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 |
樹脂製の位置決めピン。傷防止が可能です。圧入での取り付けとなります。
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
- 洗浄を行うことによる変色、寸法変化はございません。
納期・価格
価格表
■P寸指定
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||||||
| 丸形状 | ダイヤ形状 | |||||||||
| フラット | 球面 | テーパ | フラット | 球面 | ||||||
| SL-JKPZFA | SH-JKPZFA | SL-JKPZQ | SH-JKPZQ | SL-JKPDZA | SH-JKPDZA | SL-JKPDZFA | SH-JKPDZFA | SL-JKPDZQ | SH-JKPDZQ | |
| 1 | 3,100 | 3,500 | 3,190 | 3,590 | － | － | － | － | － | － |
| 2 | 2,330 | 2,730 | 2,490 | 2,890 | － | － | － | － | － | － |
| 3 | 2,460 | 2,860 | 2,630 | 3,030 | 2,960 | 3,360 | 2,960 | 3,360 | 3,180 | 3,580 |
| 4 | 2,600 | 3,000 | 2,770 | 3,170 | 3,140 | 3,540 | 3,140 | 3,540 | 3,370 | 3,770 |
| 5 | 2,720 | 3,120 | 2,910 | 3,310 | 3,300 | 3,700 | 3,300 | 3,700 | 3,550 | 3,950 |
| 6 | 2,850 | 3,250 | 3,060 | 3,460 | 3,470 | 3,870 | 3,470 | 3,870 | 3,740 | 4,140 |
| 8 | 2,970 | 3,370 | 3,190 | 3,590 | 3,640 | 4,040 | 3,640 | 4,040 | 3,920 | 4,320 |
| 10 | 3,100 | 3,500 | 3,400 | 3,800 | 3,790 | 4,190 | 3,790 | 4,190 | 4,190 | 4,590 |
■P・L・B寸指定
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||||||||
| 丸形状 | ダイヤ形状 | |||||||||||
| テーパ | フラット | 球面 | テーパ | フラット | 球面 | |||||||
| SL-FKPZA | SH-FKPZA | SL-FKPZFA | SH-FKPZFA | SL-FKPZQ | SH-FKPZQ | SL-FKPDZA | SH-FKPDZA | SL-FKPDZFA | SH-FKPDZFA | SL-FKPDZQ | SH-FKPDZQ | |
| 1 | 3,500 | 3,900 | 3,300 | 3,700 | 3,770 | 4,170 | － | － | － | － | － | － |
| 2 | 2,830 | 3,230 | 2,560 | 2,960 | 3,030 | 3,430 | － | － | － | － | － | － |
| 3 | 2,990 | 3,390 | 2,710 | 3,110 | 3,220 | 3,620 | 3,880 | 4,280 | 3,480 | 3,880 | 4,000 | 4,400 |
| 4 | 3,160 | 3,560 | 2,860 | 3,260 | 3,260 | 3,660 | 3,920 | 4,320 | 3,670 | 4,070 | 4,210 | 4,610 |
| 5 | 3,190 | 3,590 | 3,010 | 3,410 | 3,430 | 3,830 | 4,190 | 4,590 | 3,880 | 4,280 | 4,660 | 5,060 |
| 6 | 3,350 | 3,750 | 3,150 | 3,550 | 3,450 | 3,850 | 4,320 | 4,720 | 3,290 | 3,690 | 3,940 | 4,340 |
| 8 | 3,400 | 3,800 | 3,160 | 3,560 | 3,600 | 4,000 | 3,660 | 4,060 | 3,870 | 4,270 | 4,240 | 4,640 |
| 10 | 3,500 | 3,900 | 3,300 | 3,700 | 3,770 | 4,170 | 4,120 | 4,520 | 4,060 | 4,460 | 4,450 | 4,850 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
●丸形状
●ダイヤ形状
[ ! ]表示数量超えはWOSにてご確認ください。
●丸形状
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～100 | 101～150 | 151〜 |
| 値引率 | 基準価格 | 5% | 10% | 23% | 23% | お見積り |
| 出荷日 | 通常 | +5日 | ||||
●ダイヤ形状
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～2 | 3～19 | 20～34 | 35～49 | 50～100 | 101～150 | 151〜 |
| 値引率 | 基準単価 | 15% | 20% | 25% | 35% | 35% | お見積り |
| 出荷日 | 通常 | +5日 | |||||
概要・仕様
仕様・概要
[ ! ]外径公差は室温での測定結果です。
