【クリーン洗浄品】位置決めピン －樹脂ボルト止めタイプー
- 通常単価(税別)
- -
- 税込単価
- -
「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個から...
詳細情報を確認する
未確定：候補が12型番あります。

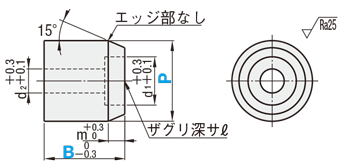

外形図・規格表
| Type | [ M ]材質 | 使用雰囲気温度 | 洗浄方法 | ||||
| 並級 | 精級 | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | ||
| SL-JPEAJ | SL-FPEAJ | PEEK(自然色アイボリー) | ー50〜250℃ | 脱脂洗浄 | 一般環境 | 1重梱包 | 一般環境 |
| SH-JPEAJ | SH-FPEAJ | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||
[ ! ]脱脂洗浄・精密洗浄の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | P | − | B |
| SL-JPEAJ3 | − | P8 | − | B15 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]PEEKの特性値>>こちら
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | P(並級) | P(精級) | B | m | d1 | d2 | ℓ | 適用 | ￥基準単価 | |||||||
| Type | No. | 指定1mm単位 | 公差 | 指定0.1mm単位 | 公差 | 指定1mm単位 | ボルト | SL-JPEAJ | SH-JPEAJ | SL-FPEAJ | SH-FPEAJ | |||||
| SL-JPEAJ | SL-FPEAJ | 3 | 8〜10 | 0 | 8.0〜10.0 | 0 | 10〜25 | 2 | 6.5 | 3.5 | 4.5 | M3 | 2,530 | 2,930 | 4,290 | 4,690 |
| SH-JPEAJ | SH-FPEAJ | 4 | 10〜12 | ー 0.2 | 10.0〜12.0 | ー 0.05 | 15〜35 | 3 | 8.0 | 4.5 | 5.5 | M4 | 3,230 | 3,630 | 5,060 | 5,460 |
| 5 | 12〜16 | 12.0〜16.0 | 15〜50 | 4 | 9.5 | 5.5 | 6.5 | M5 | 4,270 | 4,670 | 5,550 | 5,950 | ||||
洗浄工程・脱脂洗浄 （型式：SL-□□）
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 IPA洗浄 |  |  高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  クリーンエアブロー使用 | |  1重梱包 |
・精密洗浄 （型式：SH-□□）
作業環境：一般環境 | 作業環境：クラス1000 | 作業環境：クラス10 | ||||||
|---|---|---|---|---|---|---|---|---|
IPA洗浄 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  クリーンエアブロー使用 | | 窒素ブロー使用 | |  脱気2重梱包 |
梱包例脱脂洗浄 (型式：SL-□□） | 精密洗浄 (型式：SH-□□） [ ! ]1重目・2重目の梱包とも、脱気されております。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 有機汚れ除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 有機汚れ除去 コンタミ・粉塵除去 | クリーン環境 （クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
| 洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン |
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 有機汚れ除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 有機汚れ除去 コンタミ・粉塵除去 | クリーン環境 （クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 |
【特長】ボルト止め可能な樹脂位置決めピンです。傷防止が可能です。
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
- 洗浄を行うことによる変色、寸法変化はございません。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦並級
[ ! ]表示数量超えはWOSにてご確認ください。
◦精級
[ ! ]表示数量超えはWOSにてご確認ください。
◦並級
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～99 | 100～200 | 201〜 |
| 値引率 | 基準価格 | 5% | 10% | 18% | 18% | お見積り |
| 出荷日 | 通常 | ＋8日 | ||||
◦精級
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～99 | 100～200 | 201〜 |
| 値引率 | 基準価格 | 5% | 10% | 18% | 18% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
