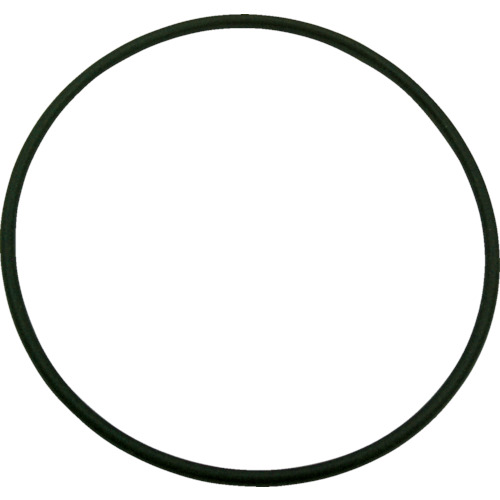

【クリーン洗浄品】Ｏリング Ｐシリーズ
未確定：候補が906型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
Pシリーズ
バックアップリング
平面固定用／外圧用
平面固定用／内圧用
円筒面固定用
運動用
バックアップリングなし
片側バックアップリング
両側バックアップリング
取付詳細寸法
| Type | No, | G寸法（許容差＋0.250） | H寸法 H±0.05 | R寸法 最大値 | ||
| バックアップ リングなし | 片側バック アップリング | 両側バック アップリング | ||||
| SL-NPA SH-NPA SL-NPB SH-NPB | 3～10 | 2.5 | 3.9 | 5.4 | 1.4 | 0.4 |
| SL-NPSW SH-NPSW SL-NPSK SH-NPSK | 10A～22 | 3.2 | 4.4 | 6 | 1.8 | 0.4 |
| SL-NPF SH-NPF SL-NPFH SH-NPFH | 22A～50 | 4.7 | 6 | 7.8 | 2.7 | 0.8 |
| SL-NPEG SH-NPEG | 50A～80 | 7.5 | 9 | 11.5 | 4.6 | 0.9 |
②平面固定用において、内圧用として使用時、D寸法30mm以下の場合にはD寸法を約0.2～0.3mm大きめに取ってください。
③溝寸法は参考値です。
| Type | [ M ]材質 | JIS材料 識別記号 | [ H ]硬度 (JIS Hs) | 色 | 使用可能 温度範囲 | 旧JIS 記号 | 用途 | 特長 | 洗浄方法 | |||
| 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||||||||
| SL-NPA | ニトリルゴム | NBR-70-1 | 70±5 | 黒 | －30〜100℃ | 1種A | 耐鉱物油用 | 最も代表的な材料で優れた耐油、耐摩耗性と安定した耐熱性 を有した標準的材料です。 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-NPA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||||
| SL-NPB | NBR-90 | 90±5 | －25〜100℃ | 1種B | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||||
| SH-NPB | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||||
| SL-NPSW | シリコンゴム | ー | 50±5 | 乳白 | －50〜200℃ | ー | 耐熱用 | 優れた耐熱、耐寒性を有し合成ゴムの中で最も広い温度範囲に 使用できる材料です。 NPSWは半透明で色味に個体差があります。 NPSW、NPSKは食品衛生法に適合しております。 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-NPSW | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||||
| SL-NPSK | VMQ-70 | 70±5 | 朱色 | －50〜200℃ | 4種C | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||
| SH-NPSK | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||||
| SL-NPF | ふっ素ゴム | FKM-70 | 70±5 | 黒 | －15〜200℃ | 4種D | 耐熱用 | 合成ゴムの中で最も優れた耐油・耐薬品性、耐熱性を有する 適用範囲の 広い材料です。 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-NPF | 耐薬品性（参考） | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||||||
| SL-NPFH | FKM-90 | 90±5 | ー | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||||
| SH-NPFH | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||||
| SL-NPEG | エチレンプロピレンゴム | EPDM-70 | 70±5 | 黒 | －45〜130℃ | ー | 耐候用 | 耐候性・耐オゾン性・電気的性質に優れた材料です。 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-NPEG | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||||
| SL-NPBR | ふっ素樹脂 | ー | ー | 白 | Oリングに準じる | ー | 高圧用 | Oリングだけでは耐圧性不足の場合に併用するバックアップ リングです。 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-NPBR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。[ ! ]表面の艶有り艶無しは個体差があります。
規格表
| 型式 |
| SL-NPA3 |
JIS B 2401 PシリーズOリング（固定用・運動用）
| 型式 | JIS 呼び 番号 | W | 内径 | 相手材 | |||||||
| Type | No. | do | SL-NPA・SL-NPB SH-NPA・SH-NPB 許容差 | SL-NPSK・SL-NPSW・SL-NPEG SH-NPSK・SH-NPSW・SH-NPEG 許容差 | SL-NPF・SL-NPFH SH-NPF・SH-NPFH 許容差 | d | 許容差 | D | 許容差 | ||
| SL-NPA SH-NPA (ニトリルゴム・黒) SL-NPB SH-NPB (ニトリルゴム・黒) SL-NPSW SH-NPSW (シリコンゴム・乳白) SL-NPSK SH-NPSK (シリコンゴム・朱色) SL-NPF SH-NPF (ふっ素ゴム・黒) SL-NPFH SH-NPFH (ふっ素ゴム・黒) SL-NPEG SL-NPEG (エチレンプロピレンゴム・黒) | 3 | P3 | 1.9±0.08 | 2.8 | ±0.14 | ±0.21 | ±0.16 | 3 | 0 -0.05 | 6 | ＋0.05 0 |
| 4 | P4 | 3.8 | 4 | 7 | |||||||
| 5 | P5 | 4.8 | ±0.15 | ±0.22 | ±0.18 | 5 | 8 | ||||
| 6 | P6 | 5.8 | 6 | 9 | |||||||
| 7 | P7 | 6.8 | ±0.16 | ±0.24 | ±0.19 | 7 | 10 | ||||
| 8 | P8 | 7.8 | 8 | 11 | |||||||
| 9 | P9 | 8.8 | ±0.17 | ±0.25 | ±0.20 | 9 | 12 | ||||
| 10 | P10 | 9.8 | 10 | 13 | |||||||
| 10A | P10A | 2.4±0.09 | 9.8 | 10 | 0 -0.06 | 14 | ＋0.06 0 | ||||
| 11 | P11 | 10.8 | ±0.18 | ±0.27 | ±0.21 | 11 | 15 | ||||
| 11.2 | P11.2 | 11 | 11.2 | 15.2 | |||||||
| 12 | P12 | 11.8 | ±0.19 | ±0.28 | ±0.22 | 12 | 16 | ||||
| 12.5 | P12.5 | 12.3 | 12.5 | 16.5 | |||||||
| 14 | P14 | 13.8 | 14 | 18 | |||||||
| 15 | P15 | 14.8 | ±0.20 | ±0.30 | ±0.24 | 15 | 19 | ||||
| 16 | P16 | 15.8 | 16 | 20 | |||||||
| 18 | P18 | 17.8 | ±0.21 | ±0.31 | ±0.25 | 18 | 22 | ||||
| 20 | P20 | 19.8 | ±0.22 | ±0.33 | ±0.26 | 20 | 24 | ||||
| 21 | P21 | 20.8 | ±0.23 | ±0.34 | ±0.27 | 21 | 25 | ||||
| 22 | P22 | 21.8 | ±0.24 | ±0.36 | ±0.28 | 22 | 26 | ||||
| 22A | P22A | 3.5±0.1 | 21.7 | 22 | 0 -0.08 | 28 | ＋0.08 0 | ||||
| 22.4 | P22.4 | 22.1 | 22.4 | 28.4 | |||||||
| 24 | P24 | 23.7 | 24 | 30 | |||||||
| 25 | P25 | 24.7 | ±0.25 | ±0.37 | ±0.30 | 25 | 31 | ||||
| 25.5 | P25.5 | 25.2 | 25.5 | 31.5 | |||||||
| 26 | P26 | 25.7 | ±0.26 | ±0.39 | ±0.31 | 26 | 32 | ||||
| 28 | P28 | 27.7 | ±0.28 | ±0.42 | ±0.33 | 28 | 34 | ||||
| 29 | P29 | 28.7 | ±0.29 | ±0.43 | ±0.34 | 29 | 35 | ||||
| 29.5 | P29.5 | 29.2 | 29.5 | 35.5 | |||||||
| 30 | P30 | 29.7 | 30 | 36 | |||||||
| 31 | P31 | 30.7 | ±0.30 | ±0.45 | ±0.36 | 31 | 37 | ||||
| 31.5 | P31.5 | 31.2 | ±0.31 | ±0.46 | ±0.37 | 31.5 | 37.5 | ||||
| 32 | P32 | 31.7 | 32 | 38 | |||||||
| 34 | P34 | 33.7 | ±0.33 | ±0.49 | ±0.39 | 34 | 40 | ||||
| 35 | P35 | 34.7 | ±0.34 | ±0.51 | ±0.40 | 35 | 41 | ||||
| 35.5 | P35.5 | 35.2 | 35.5 | 41.5 | |||||||
| 36 | P36 | 35.7 | 36 | 42 | |||||||
| 38 | P38 | 37.7 | ±0.37 | ±0.55 | ±0.44 | 38 | 44 | ||||
| 39 | P39 | 38.7 | 39 | 45 | |||||||
| 40 | P40 | 39.7 | 40 | 46 | |||||||
| 41 | P41 | 40.7 | ±0.38 | ±0.57 | ±0.45 | 41 | 47 | ||||
| 42 | P42 | 41.7 | ±0.39 | ±0.58 | ±0.48 | 42 | 48 | ||||
| 44 | P44 | 43.7 | ±0.41 | ±0.61 | ±0.49 | 44 | 50 | ||||
| 45 | P45 | 44.7 | 45 | 51 | |||||||
| 46 | P46 | 45.7 | ±0.42 | ±0.63 | ±0.50 | 46 | 52 | ||||
| 48 | P48 | 47.7 | ±0.44 | ±0.66 | ±0.52 | 48 | 54 | ||||
| 50 | P50 | 49.7 | ±0.45 | ±0.67 | ±0.54 | 50 | 56 | ||||
| 50A | P50A | 5.7±0.13 | 0 -0.1 | 60 | ＋0.1 0 | ||||||
| 52 | P52 | 51.6 | ±0.47 | ±0.70 | ±0.56 | 52 | 62 | ||||
| 53 | P53 | 52.6 | ±0.48 | ±0.72 | ±0.57 | 53 | 63 | ||||
| 55 | P55 | 54.6 | ±0.49 | ±0.73 | ±0.58 | 55 | 65 | ||||
| 56 | P56 | 55.6 | ±0.50 | ±0.75 | ±0.60 | 56 | 66 | ||||
| 58 | P58 | 57.6 | ±0.52 | ±0.78 | ±0.62 | 58 | 68 | ||||
| 60 | P60 | 59.6 | ±0.53 | ±0.79 | ±0.63 | 60 | 70 | ||||
| 62 | P62 | 61.6 | ±0.55 | ±0.82 | ±0.66 | 62 | 72 | ||||
| 63 | P63 | 62.6 | ±0.56 | ±0.84 | ±0.67 | 63 | 73 | ||||
| 65 | P65 | 64.6 | ±0.57 | ±0.85 | ±0.68 | 65 | 75 | ||||
| 67 | P67 | 66.6 | ±0.59 | ±0.88 | ±0.70 | 67 | 77 | ||||
| 70 | P70 | 69.6 | ±0.61 | ±0.91 | ±0.73 | 70 | 80 | ||||
| 71 | P71 | 70.6 | ±0.62 | ±0.93 | ±0.74 | 71 | 81 | ||||
| 75 | P75 | 74.6 | ±0.65 | ±0.97 | ±0.78 | 75 | 85 | ||||
| 80 | P80 | 79.6 | ±0.69 | ±1.03 | ±0.82 | 80 | 90 | ||||
JIS B 2407 バックアップリング（Pシリーズ用・バイアスカット）
| 型式 | 適応Oリング 呼び番号 | W | d | D | T | |||||
| Type | No. | |||||||||
| SL-NPBR SH-NPBR (ふっ素樹脂・白) | 15 | P15 | 2.0 | ＋0.03 －0.05 | 15 | ＋0.15 0 | 19 | 0 －0.15 | 1.25 | ±0.1 |
| 16 | P16 | 16 | 20 | |||||||
| 18 | P18 | 18 | 22 | |||||||
| 20 | P20 | 20 | 24 | |||||||
| 21 | P21 | 21 | 25 | |||||||
| 22 | P22 | 22 | 26 | |||||||
| 22A | P22A | 3.0 | 22 | ＋0.20 0 | 28 | 0 －0.20 | ||||
| 24 | P24 | 24 | 30 | |||||||
| 25 | P25 | 25 | 31 | |||||||
| 26 | P26 | 26 | 32 | |||||||
| 28 | P28 | 28 | 34 | |||||||
| 30 | P30 | 30 | 36 | |||||||
| 32 | P32 | 32 | 38 | |||||||
| 34 | P34 | 34 | 40 | |||||||
| 38 | P38 | 38 | 44 | |||||||
| 40 | P40 | 40 | 46 | |||||||
| 42 | P42 | 42 | 48 | |||||||
| 48 | P48 | 48 | 54 | |||||||
| 50 | P50 | 50 | 56 | |||||||
洗浄工程・脱脂洗浄 （型式：SL-□□）
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 IPA洗浄 |  |  高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  クリーンエアブロー使用 | |  1重梱包 |
・精密洗浄 （型式：SH-□□）
作業環境：一般環境 | 作業環境：クラス1000 | 作業環境：クラス10 | ||||||
|---|---|---|---|---|---|---|---|---|
IPA洗浄 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  クリーンエアブロー使用 | | 窒素ブロー使用 | |  脱気2重梱包 |
梱包例脱脂洗浄 (型式：SL-□□） | 精密洗浄 (型式：SH-□□） [ ! ]1重目・2重目の梱包とも、脱気されております。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 有機汚れ除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 有機汚れ除去 コンタミ・粉塵除去 | クリーン環境 （クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
| 洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン |
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 有機汚れ除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 有機汚れ除去 コンタミ・粉塵除去 | クリーン環境 （クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 |
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことによる変色、寸法変化はございません。
- 当ページの価格表は26年6月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください
納期・価格
価格表
IS B 2401 Pシリーズ（固定用・運動用）
・下表の価格表は26年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | JIS | SL-NPA | SH-NPA | SL-NPB | SH-NPB | SL-NPSW | SH-NPSW | SL-NPSK | SH-NPSK | |||||||||
| Type | No. | 呼び | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 |
| 番号 | ||||||||||||||||||
| 1コ〜199 | 200〜300 | 1コ〜199 | 200〜300 | 1〜199コ | 200〜300 | 1〜199コ | 200〜300 | 1〜199コ | 200〜300 | 1〜199コ | 200〜300 | 1〜199コ | 200〜300 | 1〜199コ | 200〜300 | |||
| SL-NPA SH-NPA (ニトリルゴム・黒) SL-NPB SH-NPB (ニトリルゴム・黒) SL-NPSW SH-NPSW (シリコンゴム・乳白) SL-NPSK SH-NPSK (シリコンゴム・朱色) | 3 | P3 | 370 | 285 | 450 | 347 | 230 | 177 | 310 | 239 | 260 | 200 | 340 | 262 | 240 | 185 | 320 | 246 |
| 4 | P4 | 370 | 285 | 450 | 347 | 230 | 177 | 310 | 239 | 260 | 200 | 340 | 262 | 240 | 185 | 320 | 246 | |
| 5 | P5 | 370 | 285 | 450 | 347 | 230 | 177 | 310 | 239 | 260 | 200 | 340 | 262 | 240 | 185 | 320 | 246 | |
| 6 | P6 | 370 | 285 | 450 | 347 | 230 | 177 | 310 | 239 | 270 | 208 | 350 | 270 | 240 | 185 | 320 | 246 | |
| 7 | P7 | 370 | 285 | 450 | 347 | 230 | 177 | 310 | 239 | 270 | 208 | 350 | 270 | 240 | 185 | 320 | 246 | |
| 8 | P8 | 370 | 285 | 450 | 347 | 230 | 177 | 310 | 239 | 280 | 216 | 360 | 277 | 240 | 185 | 320 | 246 | |
| 9 | P9 | 370 | 285 | 450 | 347 | 230 | 177 | 310 | 239 | 280 | 216 | 360 | 277 | 240 | 185 | 320 | 246 | |
| 10 | P10 | 370 | 285 | 450 | 347 | 240 | 185 | 320 | 246 | 280 | 216 | 360 | 277 | 240 | 185 | 320 | 246 | |
| 10A | P10A | 370 | 285 | 450 | 347 | 240 | 185 | 320 | 246 | 300 | 231 | 380 | 293 | 260 | 200 | 340 | 262 | |
| 11 | P11 | 370 | 285 | 450 | 347 | 240 | 185 | 320 | 246 | 300 | 231 | 380 | 293 | 260 | 200 | 340 | 262 | |
| 11.2 | P11.2 | 370 | 285 | 450 | 347 | 240 | 185 | 320 | 246 | 300 | 231 | 380 | 293 | 260 | 200 | 340 | 262 | |
| 12 | P12 | 370 | 285 | 450 | 347 | 260 | 200 | 340 | 262 | 300 | 231 | 380 | 293 | 260 | 200 | 340 | 262 | |
| 12.5 | P12.5 | 370 | 285 | 450 | 347 | 260 | 200 | 340 | 262 | 300 | 231 | 380 | 293 | 260 | 200 | 340 | 262 | |
| 14 | P14 | 370 | 285 | 450 | 347 | 260 | 200 | 340 | 262 | 300 | 231 | 380 | 293 | 260 | 200 | 340 | 262 | |
| 15 | P15 | 380 | 293 | 460 | 354 | 270 | 208 | 350 | 270 | 300 | 231 | 380 | 293 | 300 | 231 | 380 | 293 | |
| 16 | P16 | 380 | 293 | 460 | 354 | 270 | 208 | 350 | 270 | 300 | 231 | 380 | 293 | 300 | 231 | 380 | 293 | |
| 18 | P18 | 380 | 293 | 460 | 354 | 270 | 208 | 350 | 270 | 300 | 231 | 380 | 293 | 300 | 231 | 380 | 293 | |
| 20 | P20 | 380 | 293 | 460 | 354 | 270 | 208 | 350 | 270 | 310 | 239 | 390 | 300 | 310 | 239 | 390 | 300 | |
| 21 | P21 | 380 | 293 | 460 | 354 | 270 | 208 | 350 | 270 | 310 | 239 | 390 | 300 | 310 | 239 | 390 | 300 | |
| 22 | P22 | 380 | 293 | 460 | 354 | 270 | 208 | 350 | 270 | 310 | 239 | 390 | 300 | 310 | 239 | 390 | 300 | |
| 22A | P22A | 390 | 300 | 470 | 362 | 270 | 208 | 350 | 270 | 310 | 239 | 390 | 300 | 360 | 277 | 440 | 339 | |
| 22.4 | P22.4 | 390 | 300 | 470 | 362 | 270 | 208 | 350 | 270 | 310 | 239 | 390 | 300 | 360 | 277 | 440 | 339 | |
| 24 | P24 | 390 | 300 | 470 | 362 | 270 | 208 | 350 | 270 | 310 | 239 | 390 | 300 | 360 | 277 | 440 | 339 | |
| 25 | P25 | 390 | 300 | 470 | 362 | 270 | 208 | 350 | 270 | 310 | 239 | 390 | 300 | 360 | 277 | 440 | 339 | |
| 25.5 | P25.5 | 390 | 300 | 470 | 362 | 270 | 208 | 350 | 270 | 310 | 239 | 390 | 300 | 360 | 277 | 440 | 339 | |
| 26 | P26 | 400 | 308 | 480 | 370 | 270 | 208 | 350 | 270 | 310 | 239 | 390 | 300 | 360 | 277 | 440 | 339 | |
| 28 | P28 | 400 | 308 | 480 | 370 | 280 | 216 | 360 | 277 | 310 | 239 | 390 | 300 | 370 | 285 | 450 | 347 | |
| 29 | P29 | 400 | 308 | 480 | 370 | 280 | 216 | 360 | 277 | 320 | 246 | 400 | 308 | 370 | 285 | 450 | 347 | |
| 29.5 | P29.5 | 400 | 308 | 480 | 370 | 280 | 216 | 360 | 277 | 340 | 262 | 420 | 323 | 390 | 300 | 470 | 362 | |
| 30 | P30 | 400 | 308 | 480 | 370 | 270 | 208 | 350 | 270 | 350 | 270 | 430 | 331 | 370 | 285 | 450 | 347 | |
| 31 | P31 | 400 | 308 | 480 | 370 | 270 | 208 | 350 | 270 | 350 | 270 | 430 | 331 | 380 | 293 | 460 | 354 | |
| 31.5 | P31.5 | 400 | 308 | 480 | 370 | 280 | 216 | 360 | 277 | 360 | 277 | 440 | 339 | 400 | 308 | 480 | 370 | |
| 32 | P32 | 400 | 308 | 480 | 370 | 280 | 216 | 360 | 277 | 360 | 277 | 440 | 339 | 400 | 308 | 480 | 370 | |
| 34 | P34 | 400 | 308 | 480 | 370 | 280 | 216 | 360 | 277 | 370 | 285 | 450 | 347 | 420 | 323 | 500 | 385 | |
| 35 | P35 | 400 | 308 | 480 | 370 | 280 | 216 | 360 | 277 | 370 | 285 | 450 | 347 | 400 | 308 | 480 | 370 | |
| 35.5 | P35.5 | 400 | 308 | 480 | 370 | 320 | 246 | 400 | 308 | 370 | 285 | 450 | 347 | 400 | 308 | 480 | 370 | |
| 36 | P36 | 400 | 308 | 480 | 370 | 320 | 246 | 400 | 308 | 370 | 285 | 450 | 347 | 450 | 347 | 530 | 408 | |
| 38 | P38 | 410 | 316 | 490 | 377 | 320 | 246 | 400 | 308 | 370 | 285 | 450 | 347 | 440 | 339 | 520 | 400 | |
| 39 | P39 | 410 | 316 | 490 | 377 | 320 | 246 | 400 | 308 | 370 | 285 | 450 | 347 | 440 | 339 | 520 | 400 | |
| 40 | P40 | 410 | 316 | 490 | 377 | 330 | 254 | 410 | 316 | 370 | 285 | 450 | 347 | 450 | 347 | 530 | 408 | |
| 41 | P41 | 410 | 316 | 490 | 377 | 330 | 254 | 410 | 316 | 370 | 285 | 450 | 347 | 470 | 362 | 550 | 424 | |
| 42 | P42 | 410 | 316 | 490 | 377 | 330 | 254 | 410 | 316 | 370 | 285 | 450 | 347 | 450 | 347 | 530 | 408 | |
| 44 | P44 | 410 | 316 | 490 | 377 | 330 | 254 | 410 | 316 | 380 | 293 | 460 | 354 | 450 | 347 | 530 | 408 | |
| 45 | P45 | 410 | 316 | 490 | 377 | 330 | 254 | 410 | 316 | 390 | 300 | 470 | 362 | 460 | 354 | 540 | 416 | |
| 46 | P46 | 410 | 316 | 490 | 377 | 330 | 254 | 410 | 316 | 390 | 300 | 470 | 362 | 460 | 354 | 540 | 416 | |
| 48 | P48 | 410 | 316 | 490 | 377 | 350 | 270 | 430 | 331 | 390 | 300 | 470 | 362 | 460 | 354 | 540 | 416 | |
| 50 | P50 | 410 | 316 | 490 | 377 | 420 | 323 | 500 | 385 | 390 | 300 | 470 | 362 | 570 | 439 | 650 | 501 | |
| 50A | P50A | 420 | 323 | 500 | 385 | 420 | 323 | 500 | 385 | 510 | 393 | 590 | 454 | 1,050 | 809 | 1,130 | 870 | |
| 52 | P52 | 400 | 308 | 480 | 370 | 460 | 354 | 540 | 416 | 510 | 393 | 590 | 454 | 1,050 | 809 | 1,130 | 870 | |
| 53 | P53 | 420 | 323 | 500 | 385 | 460 | 354 | 540 | 416 | 550 | 424 | 630 | 485 | 1,050 | 809 | 1,130 | 870 | |
| 55 | P55 | 420 | 323 | 500 | 385 | 460 | 354 | 540 | 416 | 600 | 462 | 680 | 524 | 1,090 | 839 | 1,170 | 901 | |
| 56 | P56 | 420 | 323 | 500 | 385 | 460 | 354 | 540 | 416 | 530 | 408 | 610 | 470 | 1,090 | 839 | 1,170 | 901 | |
| 58 | P58 | 420 | 323 | 500 | 385 | 460 | 354 | 540 | 416 | 560 | 431 | 640 | 493 | 1,150 | 886 | 1,230 | 947 | |
| 60 | P60 | 420 | 323 | 500 | 385 | 460 | 354 | 540 | 416 | 550 | 424 | 630 | 485 | 1,150 | 886 | 1,230 | 947 | |
| 62 | P62 | 420 | 323 | 500 | 385 | 460 | 354 | 540 | 416 | 540 | 416 | 620 | 477 | 690 | 531 | 770 | 593 | |
| 63 | P63 | 420 | 323 | 500 | 385 | 460 | 354 | 540 | 416 | 580 | 447 | 660 | 508 | 1,280 | 986 | 1,360 | 1,047 | |
| 65 | P65 | 420 | 323 | 500 | 385 | 460 | 354 | 540 | 416 | 570 | 439 | 650 | 501 | 1,280 | 986 | 1,360 | 1,047 | |
| 67 | P67 | 420 | 323 | 500 | 385 | 460 | 354 | 540 | 416 | 570 | 439 | 650 | 501 | 1,280 | 986 | 1,360 | 1,047 | |
| 70 | P70 | 420 | 323 | 500 | 385 | 460 | 354 | 540 | 416 | 620 | 477 | 700 | 539 | 1,280 | 986 | 1,360 | 1,047 | |
| 71 | P71 | 430 | 331 | 510 | 393 | 510 | 393 | 590 | 454 | 670 | 516 | 750 | 578 | 1,510 | 1,163 | 1,590 | 1,224 | |
| 75 | P75 | 540 | 416 | 620 | 477 | 510 | 393 | 590 | 454 | 650 | 501 | 730 | 562 | 1,510 | 1,163 | 1,590 | 1,224 | |
| 80 | P80 | 540 | 416 | 620 | 477 | 510 | 393 | 590 | 454 | 670 | 516 | 750 | 578 | 1,510 | 1,163 | 1,590 | 1,224 | |
| 型式 | JIS | SL-NPF | SH-NPF | SL-NPFH | SH-NPFH | SL-NPEG | SH-NPEG | |||||||
| Type | No. | 呼び | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 |
| 番号 | ||||||||||||||
| 1コ〜199 | 200〜300 | 1コ〜199 | 200〜300 | 1〜199コ | 200〜300 | 1〜199コ | 200〜300 | 1〜199コ | 200〜300 | 1〜199コ | 200〜300 | |||
| SL-NPF SH-NPF (ふっ素ゴム・黒) SL-NPFH SH-NPFH (ふっ素ゴム・黒) SL-NPEG SL-NPEG (エチレンプロピレンゴム・黒) | 3 | P3 | 380 | 293 | 460 | 354 | 270 | 208 | 350 | 270 | 260 | 200 | 340 | 262 |
| 4 | P4 | 380 | 293 | 460 | 354 | 270 | 208 | 350 | 270 | 260 | 200 | 340 | 262 | |
| 5 | P5 | 380 | 293 | 460 | 354 | 280 | 216 | 360 | 277 | 260 | 200 | 340 | 262 | |
| 6 | P6 | 380 | 293 | 460 | 354 | 280 | 216 | 360 | 277 | 260 | 200 | 340 | 262 | |
| 7 | P7 | 390 | 300 | 470 | 362 | 300 | 231 | 380 | 293 | 260 | 200 | 340 | 262 | |
| 8 | P8 | 400 | 308 | 480 | 370 | 300 | 231 | 380 | 293 | 260 | 200 | 340 | 262 | |
| 9 | P9 | 400 | 308 | 480 | 370 | 300 | 231 | 380 | 293 | 260 | 200 | 340 | 262 | |
| 10 | P10 | 400 | 308 | 480 | 370 | 300 | 231 | 380 | 293 | 270 | 208 | 350 | 270 | |
| 10A | P10A | 400 | 308 | 480 | 370 | 310 | 239 | 390 | 300 | 270 | 208 | 350 | 270 | |
| 11 | P11 | 410 | 316 | 490 | 377 | 310 | 239 | 390 | 300 | 270 | 208 | 350 | 270 | |
| 11.2 | P11.2 | 410 | 316 | 490 | 377 | 320 | 246 | 400 | 308 | 270 | 208 | 350 | 270 | |
| 12 | P12 | 410 | 316 | 490 | 377 | 320 | 246 | 400 | 308 | 270 | 208 | 350 | 270 | |
| 12.5 | P12.5 | 410 | 316 | 490 | 377 | 320 | 246 | 400 | 308 | 270 | 208 | 350 | 270 | |
| 14 | P14 | 410 | 316 | 490 | 377 | 320 | 246 | 400 | 308 | 270 | 208 | 350 | 270 | |
| 15 | P15 | 420 | 323 | 500 | 385 | 330 | 254 | 410 | 316 | 280 | 216 | 360 | 277 | |
| 16 | P16 | 420 | 323 | 500 | 385 | 330 | 254 | 410 | 316 | 280 | 216 | 360 | 277 | |
| 18 | P18 | 430 | 331 | 510 | 393 | 350 | 270 | 430 | 331 | 280 | 216 | 360 | 277 | |
| 20 | P20 | 430 | 331 | 510 | 393 | 350 | 270 | 430 | 331 | 280 | 216 | 360 | 277 | |
| 21 | P21 | 440 | 339 | 520 | 400 | 360 | 277 | 440 | 339 | 280 | 216 | 360 | 277 | |
| 22 | P22 | 440 | 339 | 520 | 400 | 360 | 277 | 440 | 339 | 280 | 216 | 360 | 277 | |
| 22A | P22A | 480 | 370 | 560 | 431 | 390 | 300 | 470 | 362 | 280 | 216 | 360 | 277 | |
| 22.4 | P22.4 | 480 | 370 | 560 | 431 | 390 | 300 | 470 | 362 | 280 | 216 | 360 | 277 | |
| 24 | P24 | 490 | 377 | 570 | 439 | 390 | 300 | 470 | 362 | 280 | 216 | 360 | 277 | |
| 25 | P25 | 490 | 377 | 570 | 439 | 390 | 300 | 470 | 362 | 280 | 216 | 360 | 277 | |
| 25.5 | P25.5 | 490 | 377 | 570 | 439 | 420 | 323 | 500 | 385 | 280 | 216 | 360 | 277 | |
| 26 | P26 | 490 | 377 | 570 | 439 | 420 | 323 | 500 | 385 | 290 | 223 | 370 | 285 | |
| 28 | P28 | 500 | 385 | 580 | 447 | 420 | 323 | 500 | 385 | 290 | 223 | 370 | 285 | |
| 29 | P29 | 500 | 385 | 580 | 447 | 420 | 323 | 500 | 385 | 290 | 223 | 370 | 285 | |
| 29.5 | P29.5 | 520 | 400 | 600 | 462 | 460 | 354 | 540 | 416 | 290 | 223 | 370 | 285 | |
| 30 | P30 | 520 | 400 | 600 | 462 | 480 | 370 | 560 | 431 | 310 | 239 | 390 | 300 | |
| 31 | P31 | 540 | 416 | 620 | 477 | 480 | 370 | 560 | 431 | 310 | 239 | 390 | 300 | |
| 31.5 | P31.5 | 540 | 416 | 620 | 477 | 480 | 370 | 560 | 431 | 310 | 239 | 390 | 300 | |
| 32 | P32 | 560 | 431 | 640 | 493 | 480 | 370 | 560 | 431 | 310 | 239 | 390 | 300 | |
| 34 | P34 | 560 | 431 | 640 | 493 | 510 | 393 | 590 | 454 | 310 | 239 | 390 | 300 | |
| 35 | P35 | 580 | 447 | 660 | 508 | 510 | 393 | 590 | 454 | 310 | 239 | 390 | 300 | |
| 35.5 | P35.5 | 580 | 447 | 660 | 508 | 510 | 393 | 590 | 454 | 320 | 246 | 400 | 308 | |
| 36 | P36 | 580 | 447 | 660 | 508 | 530 | 408 | 610 | 470 | 320 | 246 | 400 | 308 | |
| 38 | P38 | 580 | 447 | 660 | 508 | 530 | 408 | 610 | 470 | 320 | 246 | 400 | 308 | |
| 39 | P39 | 590 | 454 | 670 | 516 | 550 | 424 | 630 | 485 | 320 | 246 | 400 | 308 | |
| 40 | P40 | 590 | 454 | 670 | 516 | 550 | 424 | 630 | 485 | 320 | 246 | 400 | 308 | |
| 41 | P41 | 610 | 470 | 690 | 531 | 570 | 439 | 650 | 501 | 330 | 254 | 410 | 316 | |
| 42 | P42 | 610 | 470 | 690 | 531 | 570 | 439 | 650 | 501 | 330 | 254 | 410 | 316 | |
| 44 | P44 | 610 | 470 | 690 | 531 | 600 | 462 | 680 | 524 | 330 | 254 | 410 | 316 | |
| 45 | P45 | 650 | 501 | 730 | 562 | 600 | 462 | 680 | 524 | 330 | 254 | 410 | 316 | |
| 46 | P46 | 650 | 501 | 730 | 562 | 620 | 477 | 700 | 539 | 330 | 254 | 410 | 316 | |
| 48 | P48 | 650 | 501 | 730 | 562 | 620 | 477 | 700 | 539 | 330 | 254 | 410 | 316 | |
| 50 | P50 | 650 | 501 | 730 | 562 | 640 | 493 | 720 | 554 | 330 | 254 | 410 | 316 | |
| 50A | P50A | 840 | 647 | 920 | 708 | 820 | 631 | 900 | 693 | 380 | 293 | 460 | 354 | |
| 52 | P52 | 1,050 | 809 | 1,130 | 870 | 1,060 | 816 | 1,140 | 878 | 380 | 293 | 460 | 354 | |
| 53 | P53 | 1,050 | 809 | 1,130 | 870 | 910 | 701 | 990 | 762 | 390 | 300 | 470 | 362 | |
| 55 | P55 | 1,050 | 809 | 1,130 | 870 | 860 | 662 | 940 | 724 | 390 | 300 | 470 | 362 | |
| 56 | P56 | 1,050 | 809 | 1,130 | 870 | 890 | 685 | 970 | 747 | 390 | 300 | 470 | 362 | |
| 58 | P58 | 1,050 | 809 | 1,130 | 870 | 1,000 | 770 | 1,080 | 832 | 390 | 300 | 470 | 362 | |
| 60 | P60 | 1,050 | 809 | 1,130 | 870 | 890 | 685 | 970 | 747 | 390 | 300 | 470 | 362 | |
| 62 | P62 | 1,050 | 809 | 1,130 | 870 | 930 | 716 | 1,010 | 778 | 410 | 316 | 490 | 377 | |
| 63 | P63 | 1,050 | 809 | 1,130 | 870 | 930 | 716 | 1,010 | 778 | 410 | 316 | 490 | 377 | |
| 65 | P65 | 1,050 | 809 | 1,130 | 870 | 980 | 755 | 1,060 | 816 | 420 | 323 | 500 | 385 | |
| 67 | P67 | 1,050 | 809 | 1,130 | 870 | 1,010 | 778 | 1,090 | 839 | 420 | 323 | 500 | 385 | |
| 70 | P70 | 1,050 | 809 | 1,130 | 870 | 1,040 | 801 | 1,120 | 862 | 420 | 323 | 500 | 385 | |
| 71 | P71 | 1,050 | 809 | 1,130 | 870 | 1,040 | 801 | 1,120 | 862 | 430 | 331 | 510 | 393 | |
| 75 | P75 | 1,050 | 809 | 1,130 | 870 | 1,090 | 839 | 1,170 | 901 | 430 | 331 | 510 | 393 | |
| 80 | P80 | 1,050 | 809 | 1,130 | 870 | 1,040 | 801 | 1,120 | 862 | 430 | 331 | 510 | 393 | |
JIS B 2407 バックアップリング（Pシリーズ用・バイアスカット）
・下表の価格表は26年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | SL-NPBR | SH-NPBR | |||
| ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ||
| Type | No. | 1〜19コ | 20〜50 | 1〜19コ | 20〜50 |
| SL-NPBR SH-NPBR (ふっ素樹脂・白) | 15 | 560 | 288 | 690 | 354 |
| 16 | 560 | 288 | 690 | 354 | |
| 18 | 590 | 294 | 720 | 358 | |
| 20 | 590 | 294 | 720 | 358 | |
| 21 | 610 | 305 | 740 | 370 | |
| 22 | 610 | 305 | 740 | 370 | |
| 22A | 610 | 305 | 740 | 370 | |
| 24 | 620 | 319 | 750 | 386 | |
| 25 | 620 | 319 | 750 | 386 | |
| 26 | 640 | 329 | 770 | 395 | |
| 28 | 640 | 329 | 770 | 395 | |
| 30 | 660 | 342 | 790 | 409 | |
| 32 | 660 | 342 | 790 | 409 | |
| 34 | 670 | 339 | 800 | 404 | |
| 38 | 680 | 352 | 810 | 419 | |
| 40 | 700 | 346 | 830 | 410 | |
| 42 | 720 | 357 | 850 | 422 | |
| 48 | 730 | 370 | 860 | 436 | |
| 50 | 740 | 367 | 870 | 432 | |
【クリーン洗浄品】Ｏリング Ｐシリーズのレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
Oリングカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
Oリング -省スペース固定用・運動用・固定用-
4.4通常価格(税別)：600円～
通常出荷日:当日出荷可能在庫品1日目
NOK
Oリング JIS B 2401 Pシリーズ（固定用・運動用）
4.7通常価格(税別)：41円～
通常出荷日:当日出荷可能在庫品1日目～
NOK
Oリング JISB2401 Gシリーズ（固定用）
4.6通常価格(税別)：75円～
通常出荷日:当日出荷可能在庫品1日目～
NOK
Oリング NOK Sシリーズ（固定用）
4.6通常価格(税別)：30円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
大口径Ｏリング
4通常出荷日:8日目
ミスミ
Ｏリング Ｖシリーズ/ＡＳシリーズ
4.6通常価格(税別)：173円～
通常出荷日:当日出荷可能在庫品1日目
武蔵オイルシール工業
AS568（ARP568）Oリング（パッキンおよびガスケット）
4.6通常価格(税別)：11円～
通常出荷日:当日出荷可能在庫品1日目～
NOK
Oリング 旧JASO F 404シリーズ（固定用・運動用）
4.3通常価格(税別)：34円～
通常出荷日:当日出荷可能在庫品1日目～
NOK
Oリング ISO相当 一般工業用シリーズ（固定用）
4.6通常価格(税別)：35円～
通常出荷日:当日出荷可能在庫品1日目～
