面圧バックラッシレスタイミングプーリ 8YUタイプ

通常単価(税別): -

税込単価: -

通常出荷日：5日目

軸加工が不要で、位相合わせが容易です。ブッシュとGTプーリを仮組みした状態で出荷します。理論上のバック...

詳細を確認

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

バックラッシレスプーリ 8YUタイプ

通常出荷日：3 日目～

よく一緒に見られています

ミスミ

面圧バックラッシレスタイミングプーリ 5GTタイプ

通常出荷日：5 日目

未確定：候補が252型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

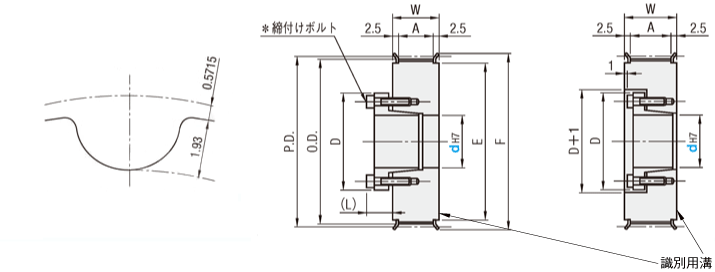

標準歯形

●プーリ形状
E形

F形

歯溝寸法は歯数によって若干変わります。
（Pitch：5.0mm）

[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]ブッシュはスタンダードタイプ（STブッシュ）とショートタイプ（SHブッシュ）の2種類があります。参照 >>こちら
[ ! ]歯数72は切削フランジとなります。
＊フランジカシメ済、締付けボルトの本数とサイズは >>こちらをご参照ください。

表1：軸穴径選択

d_H7	最大許容トルクN・m		D		(L)
d_H7	STブッシュ	SHブッシュ	STブッシュ	SHブッシュ	(L)
12	48	23	32	31	10.5
14	73	−	35	−	12
15	78		36		12
16	83		37		13
17	88		38		13
18	154		43		14
19	163		45
20	171		46
22	186		48
24	206		50
25	216		52
28	353		54		15.5
30	382		57		15.5
32	412	163	59	58	16.5
35	451	173	63	61	16.5
38	686	−	70	−	19
40	725		71		19
42	757		74		20
45	1490		84		24.5
48	1600		87
50	1660		89

[ ! ]ブッシュが無電解ニッケルメッキ（追加工BMR）の場合、
最大許容トルク・許容スラスト荷重が、20～30％低下します。

■ベルト呼び幅・寸法

mm	呼び
mm	YU8150	YU8200	YU8250
A	16.7	21.7	26.7
W	23	28	33

Type	型式			材質			表面処理
	ベルト幅15mm	ベルト幅20mm	ベルト幅25mm	プーリ	フランジ	ブッシュ	プーリ	フランジ	ブッシュ
	YU8150	YU8200	YU8250
GBTLA	●	●	●	2000系アルミ合金	アルミ合金	S45C相当	白アルマイト		−
GBTLK	●	●	●				硬質アルマイト		−
GBTPL	●	●	●	S45C 相当	SPCC	S45C相当	四三酸化鉄皮膜
GBTLG	●	●	●				無電解ニッケルメッキ

規格表

型式	−	プーリ形状	−	軸穴径
GBTLA20YU8150	−	E	−	12

型式			プ−リ形状	d選択(公差：H7)					P.D	O.D	F	E
型式				E形			F形
Type	歯数	種類・呼び幅		YU8150	YU8200	YU8250	YU8150	YU8250
				STブッシュ			SHブッシュ	STブッシュ：12～30※
				STブッシュ			SHブッシュ	SHブッシュ：32・35
GBTLA GBTLK GBTPL GBTLG	20	YU8150 YU8200 YU8250	E F	12・14～17			12	12・14・15	50.93	49.56	62	40
	22							12・14～17	56.02	54.65	64	45
	24							12・14～17	61.12	59.75	70	50
	25			14〜20・22・24				12・14〜20	63.66	62.29	72	52
	26						−	14〜20・22	66.21	64.84	75	54
	28							14〜20・22	71.3	69.93	80	59
	30			14～20・22・24・ 25・28・30・32				14～20・22・24・25・28・30・32	76.39	75.02	85	64
	32			14～20・22・24・ 25・28・30・32				14～20・22・24・25・28・30・32	81.49	80.12	90	69
	34			16～20・22・24・25・ 28・30・32・35				16～20・22・24・25・28・30・32・35	86.58	85.21	95	74
	36			16～20・22・24・25・ 28・30・32・35・38					91.67	90.3	100	79
	38			16～20・22・24・25・28・ 30・32・35・38・40・42					96.77	95.4	105	84
	40			20・22・24・25・28・30・ 32・35・38・40・42				20・22・24・25・28・30・32・35	101.86	100.49	110	89
	44								112.05	110.68	121	99
	48								122.23	120.86	131	109
	50			20・22・24・25・28・3 0・32・35・38・40・42	20・22・24・25・28・ 30・32・35・38・40・ 42・45・48・50				127.32	125.95	136	114
	60			20・22・24・25・28・3 0・32・35・38・40・42	20・22・24・25・28・ 30・32・35・38・40・ 42・45・48・50				152.79	151.42	161	140

※呼び幅250の場合、プーリの幅が十分確保できる為、許容トルク・許容スラスト荷重の大きいSTブッシュを組み込みます。

追加工

型式	−	プーリ形状	−	軸穴径	−	(BMR…etc)
GBTLA20YU8150	−	E	−	12	−	NFC

[ ! ]GBTLA・GBTPL(E形)は追加工を指定した場合、5日目出荷となります。

Alterations	フランジカット	フランジカシメなし	フランジカシメ片側のみ	表面処理追加
Code	FC	NFC	LFC・RFC	BMR
Spec.				ブッシュに無電解ニッケルメッキ、ボルトにはジオメット処理を追加します。RoHS対応に変わりありません。 [ ! ]無電解ニッケルメッキにより、許容トルクが20～30％低下します。
Spec.	Spec.詳細はこちらをご参照ください。
￥/1Code	300	無料	無料	800（歯数20～24） 1,900（歯数25～60）

型番リスト

表示件数

型番

GBTLA20YU8150-E-[12,14,15,16,17]

GBTLA20YU8200-E-[12,14,15,16,17]

GBTLA20YU8250-E-[12,14,15,16,17]

GBTLA22YU8150-E-[12,14,15,16,17]

GBTLA22YU8200-E-[12,14,15,16,17]

GBTLA22YU8250-E-[12,14,15,16,17]

GBTLA22YU8250-F-[12,14,15,16,17]

GBTLA24YU8150-E-[12,14,15,16,17]

GBTLA24YU8200-E-[12,14,15,16,17]

GBTLA24YU8250-E-[12,14,15,16,17]

GBTLA24YU8250-F-[12,14,15,16,17]

GBTLA25YU8150-E-[14,15,16,17,18,19,20,22,24]

GBTLA25YU8200-E-[14,15,16,17,18,19,20,22,24]

GBTLA25YU8250-E-[14,15,16,17,18,19,20,22,24]

GBTLA25YU8250-F-[12,14,15,16,17,18,19,20]

GBTLA26YU8150-E-[14,15,16,17,18,19,20,22,24]

GBTLA26YU8200-E-[14,15,16,17,18,19,20,22,24]

GBTLA26YU8250-E-[14,15,16,17,18,19,20,22,24]

GBTLA26YU8250-F-[14,15,16,17,18,19,20,22]

GBTLA28YU8150-E-[14,15,16,17,18,19,20,22,24]

GBTLA28YU8200-E-[14,15,16,17,18,19,20,22,24]

GBTLA28YU8250-E-[14,15,16,17,18,19,20,22,24]

GBTLA28YU8250-F-[14,15,16,17,18,19,20,22]

GBTLA30YU8150-E-[14,15,16,17,18,19,20,22,24,25,28,30,32]

GBTLA30YU8200-E-[14,15,16,17,18,19,20,22,24,25,28,30,32]

GBTLA30YU8250-E-[14,15,16,17,18,19,20,22,24,25,28,30,32]

GBTLA30YU8250-F-[14,15,16,17,18,19,20,22,24,25,28,30,32]

GBTLA32YU8150-E-[14,15,16,17,18,19,20,22,24,25,28,30,32]

GBTLA32YU8200-E-[14,15,16,17,18,19,20,22,24,25,28,30,32]

GBTLA32YU8250-E-[14,15,16,17,18,19,20,22,24,25,28,30,32]

GBTLA32YU8250-F-[14,15,16,17,18,19,20,22,24,25,28,30,32]

GBTLA34YU8150-E-[16,17,18,19,20,22,24,25,28,30,32,35]

GBTLA34YU8200-E-[16,17,18,19,20,22,24,25,28,30,32,35]

GBTLA34YU8250-E-[16,17,18,19,20,22,24,25,28,30,32,35]

GBTLA34YU8250-F-[16,17,18,19,20,22,24,25,28,30,32,35]

GBTLA36YU8150-E-[16,17,18,19,20,22,24,25,28,30,32,35,38]

GBTLA36YU8200-E-[16,17,18,19,20,22,24,25,28,30,32,35,38]

GBTLA36YU8250-E-[16,17,18,19,20,22,24,25,28,30,32,35,38]

GBTLA36YU8250-F-[16,17,18,19,20,22,24,25,28,30,32,35]

GBTLA38YU8150-E-[16,17,18,19,20,22,24,25,28,30,32,35,38,40,42]

GBTLA38YU8200-E-[16,17,18,19,20,22,24,25,28,30,32,35,38,40,42]

GBTLA38YU8250-E-[16,17,18,19,20,22,24,25,28,30,32,35,38,40,42]

GBTLA38YU8250-F-[16,17,18,19,20,22,24,25,28,30,32,35]

GBTLA40YU8150-E-[20,22,24,25,28,30,32,35,38,40,42]

GBTLA40YU8200-E-[20,22,24,25,28,30,32,35,38,40,42]

GBTLA40YU8250-E-[20,22,24,25,28,30,32,35,38,40,42]

GBTLA40YU8250-F-[20,22,24,25,28,30,32,35]

GBTLA44YU8150-E-[20,22,24,25,28,30,32,35,38,40,42]

GBTLA44YU8200-E-[20,22,24,25,28,30,32,35,38,40,42]

GBTLA44YU8250-E-[20,22,24,25,28,30,32,35,38,40,42]

GBTLA44YU8250-F-[20,22,24,25,28,30,32,35]

GBTLA48YU8150-E-[20,22,24,25,28,30,32,35,38,40,42]

GBTLA48YU8200-E-[20,22,24,25,28,30,32,35,38,40,42]

GBTLA48YU8250-E-[20,22,24,25,28,30,32,35,38,40,42]

GBTLA48YU8250-F-[20,22,24,25,28,30,32,35]

GBTLA50YU8150-E-[20,22,24,25,28,30,32,35,38,40,42]

GBTLA50YU8200-E-[20,22,24,25,28,30,32,35,38,40,42,45,48,50]

GBTLA50YU8250-E-[20,22,24,25,28,30,32,35,38,40,42,45,48,50]

GBTLA50YU8250-F-[20,22,24,25,28,30,32,35]

GBTLA60YU8150-E-[20,22,24,25,28,30,32,35,38,40,42]

使用ベルト幅

(mm)

歯数

(T)

プーリ形状

表面処理

材質

ブッシュ材質

軸穴径 [d]

(φ)

最小発注数量

15	20	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	12 ～ 17	1個
20	20	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	12 ～ 17	1個
25	20	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	12 ～ 17	1個
15	22	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	12 ～ 17	1個
20	22	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	12 ～ 17	1個
25	22	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	12 ～ 17	1個
25	22	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	12 ～ 17	1個
15	24	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	12 ～ 17	1個
20	24	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	12 ～ 17	1個
25	24	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	12 ～ 17	1個
25	24	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	12 ～ 17	1個
15	25	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 24	1個
20	25	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 24	1個
25	25	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 24	1個
25	25	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	12 ～ 20	1個
15	26	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 24	1個
20	26	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 24	1個
25	26	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 24	1個
25	26	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 22	1個
15	28	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 24	1個
20	28	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 24	1個
25	28	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 24	1個
25	28	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 22	1個
15	30	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 32	1個
20	30	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 32	1個
25	30	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 32	1個
25	30	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 32	1個
15	32	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 32	1個
20	32	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 32	1個
25	32	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 32	1個
25	32	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	14 ～ 32	1個
15	34	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	16 ～ 35	1個
20	34	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	16 ～ 35	1個
25	34	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	16 ～ 35	1個
25	34	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	16 ～ 35	1個
15	36	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	16 ～ 38	1個
20	36	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	16 ～ 38	1個
25	36	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	16 ～ 38	1個
25	36	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	16 ～ 35	1個
15	38	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	16 ～ 42	1個
20	38	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	16 ～ 42	1個
25	38	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	16 ～ 42	1個
25	38	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	16 ～ 35	1個
15	40	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 42	1個
20	40	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 42	1個
25	40	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 42	1個
25	40	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 35	1個
15	44	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 42	1個
20	44	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 42	1個
25	44	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 42	1個
25	44	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 35	1個
15	48	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 42	1個
20	48	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 42	1個
25	48	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 42	1個
25	48	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 35	1個
15	50	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 42	1個
20	50	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 50	1個
25	50	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 50	1個
25	50	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 35	1個
15	60	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	S45C相当	20 ～ 42	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報
納期・価格

基本情報

軸加工が不要で、位相合わせが容易です。ブッシュとGTプーリを仮組みした状態で出荷します。
理論上のバックラッシ量が0となり、通常のGTタイプ以上の高精度位置決めが可能です。

【材質】
<プーリ＞2000系アルミ合金、S45C相当
<フランジ＞アルミ合金、SPCC
<ブッシュ＞S45C相当
【表面処理】
白アルマイト、硬質アルマイト、無電解ニッケルメッキ、四三酸化鉄皮膜
【ベルト種類（幅寸法）】
YU8150（15mm）
YU8200（20mm）
YU8250（25mm）
【追加工】
フランジカシメなし、フランジカシメ片側のみ、フランジカット、ブッシュへの表面処理追加（無電解ニッケルメッキ）
【関連商品】
＜タイミングベルト＞
ハイトルクタイミングベルト
＜アイドラー＞
歯付アイドラーセンターベアリング、歯付アイドラー両サイドベアリング、背面テンションアイドラーセンターベアリング、背面テンションアイドラー両サイドベアリング

◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

GBTLK・GBTLGの基準単価は、表中の単価に係数（╳1.1）を掛けた金額になります。（1円単位切り捨て）
例）GBTLK20YU8150-E-12の場合表中単価（5,670）╳係数（1.1）＝ 6,237 > 6,230円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数	￥基準単価
	GBTLA(×1.0)　GBTLK(×1.1)				GBTPL(×1.0)　GBTLG(×1.1)
	YU8150	YU8200	YU8250		YU8150	YU8200	YU8250
	E形	E形	E形	F形	E形	E形	E形	F形
20	5,670	6,030	7,040	-	5,570	5,990	6,270	-
22	6,160	6,580	7,590	8,340	6,000	6,420	6,910	7,600
24	6,700	7,210	8,270	9,090	6,170	6,560	7,440	8,180
25	7,210	7,800	8,930	9,820	6,690	7,170	8,060	8,860
26	7,240	7,790	8,880	9,760	6,640	7,070	8,020	8,820
28	7,900	8,510	9,790	10,760	7,480	7,720	8,820	9,700
30	8,100	8,800	9,990	10,980	7,620	8,290	8,960	9,850
32	8,710	9,550	10,780	11,850	8,260	8,800	10,000	11,000
34	9,460	10,210	11,680	12,840	8,820	9,570	10,280	11,300
36	9,750	10,530	12,050	13,250	8,690	9,270	10,550	11,600
38	10,850	11,690	13,450	14,790	9,760	10,410	11,450	12,590
40	11,700	12,620	14,520	15,970	10,350	11,040	11,410	12,550
44	12,240	13,260	15,200	16,720	10,970	11,980	12,860	14,140
48	13,250	14,230	16,480	18,120	11,440	12,790	13,780	15,150
50	13,990	15,180	17,390	19,120	12,150	12,910	14,240	15,660
60	16,980	18,500	21,210	23,330	14,220	15,130	17,240	18,960

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数　量	1～9	10～12	13～14	15～30	31～50	51～
値引率	基準単価	5%	10%	18%	20%	お見積り
出荷日	通常			+3日	+4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークB	3日目出荷	800円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,160円
[ NG ]GBTLKストーク不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

面圧バックラッシレスタイミングプーリ 8YUタイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品面圧バックラッシレスタイミングプーリ 8YUタイプ	面圧バックラッシレスタイミングプーリ 8YUタイプメカロックスタンダード組込（センタリング機能付）	面圧バックラッシレスタイミングプーリ 5GTタイプ	面圧バックラッシレスタイミングプーリ 3GTタイプ	面圧バックラッシレスタイミングプーリ 5GTタイプメカロックスタンダード組込（センタリング機能付）	面圧バックラッシレスタイミングプーリ 3GTタイプメカロックスタンダード組込（センタリング機能付）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	7,330円 -	-	-	4,780円 -	4,740円 -
通常出荷日	5日目	5日目	5日目	5日目	5日目	5日目
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	該当なし
種類	面圧プーリ	面圧プーリ	面圧プーリ	面圧プーリ	面圧プーリ	面圧プーリ
バックラッシレスタイプ	該当	該当	該当	該当	該当	該当
ベルト種類	8YU	8YU	5GT	3GT	5GT	3GT
タイミングプーリ/アイドラー	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ

よく一緒に購入される商品

ミスミ
バックラッシレスプーリ 8YUタイプ0
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
面圧バックラッシレスタイミングプーリ 5…0
通常価格(税別) : 4,780円-
通常出荷日 : 5日目

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

使用ベルト幅(mm)

歯数(T)
