【クリーン洗浄品】ホットプレート　タップ付

通常単価(税別): -

税込単価: -

通常出荷日：8日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

今見ている商品の標準品

ミスミ

ホットプレート　タップ付

通常出荷日：5 日目

未確定：候補が120型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

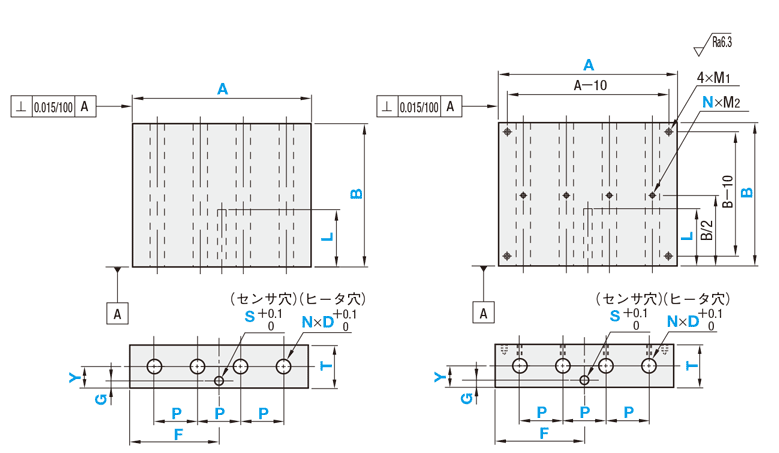

外形図・規格表

タップ無タイプ

タップ付タイプ

[ ! ]S/2＋2≦G≦T-(S/2＋2)　　A≧(N-1)×P+D+4　（N=1を除く）
[ ! ]指示無き寸法公差はJISB0405m級に準じる。

Type		材質	[ M ]材質	洗浄方法
タップ無	タップ付	表面処理記号	[ M ]材質	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-HTPL	SL-HTPLT	A	A5052	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HTPL	SH-HTPLT			精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-HTPL	SHD-HTPLT			電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

プレート

−

ヒータ穴

−

センサ穴

−

ヒータ位置

−

センサ位置

−

(径)

(本数)

(径)

(長さ)

(ピッチ)

(下から)

(左から)

(下から)

SL-HTPLA

−

200

−

200

−

S1.6

−

L30

−

P20

−

Y15

−

F100

−

M₁サイズ表

A	B	M₁
50〜100	50〜100	M4×0.7深サ6
50〜100	101〜200	M5×0.8深サ8
101〜200	50〜100	M5×0.8深サ8
101〜200	101〜200	M6×1.0深サ10

M₂サイズ表

D	M₂
5・6	M3×0.5
8〜16	M4×0.7
18	M5×0.8

型式

プレート

ヒータ穴(選択)

センサ穴(選択)

ヒータ位置

センサ位置

Type

材質

記号

指定1mm単位

選択

本数

選択

指定1mm単位

SL-HTPL
SH-HTPL
SHD-HTPL
SL-HTPLT
SH-HTPLT
SHD-HTPLT

50〜200

12〜30

5
6
8
10
12
14
16
18

1〜10

1.6

10〜30

8〜191
[ ! ]N＝1のときPは左端面からの距離になります。

6〜25

4〜197

4〜27

2.3

10〜100

3.2

4.8

[ ! ]プレートの上下・左右すべての端面から、ヒータ・センサ穴とタップ穴までの距離は2mm以上必要です。

[ ! ]穴と穴(ヒータ穴同士、ヒータ穴とセンサ穴、ヒータ・センサ穴とタップ穴)の距離は2mm以上必要です。[ ! ]T寸15mm以下のとき、M₁タップ穴(下穴)は貫通する場合があります。

[ ! ]ヒータ同士の距離(P)は、ヒータ径(D)の3〜4倍とることをおすすめします。(ヒータ間の距離が狭すぎると、プレート内に熱がこもり熱ムラが発生することが考えられます。)

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■本体価格＊センサ穴加工を含む

型式	材質	A	B	￥基準単価
	記号			SL-HTPL		SH-HTPL		SHD-HTPL		SL-HTPLT		SH-HTPLT		SHD-HTPLT
				T10〜20	T21〜30	T10〜20	T21〜30	T10〜20	T21〜30	T10〜20	T21〜30	T10〜20	T21〜30	T10〜20	T21〜30
	A	50〜100	50〜100	3,360	3,800	3,460	3,900	3,910	4,350	5,630	6,080	5,730	6,180	6,180	6,630
SL-HTPL			101〜150	3,870	4,540	3,970	4,640	4,420	5,090	6,130	6,810	6,230	6,910	6,680	7,360
SH-HTPL			151〜200	4,600	5,510	4,700	5,610	5,150	6,060	6,880	7,780	6,980	7,880	7,430	8,330
SHD-HTPL		101〜150	50〜100	3,870	4,540	3,970	4,640	4,420	5,090	6,130	6,810	6,230	6,910	6,680	7,360
SL-HTPLT			101〜150	4,540	5,740	4,640	5,840	5,090	6,290	6,810	8,010	6,910	8,110	7,360	8,560
SH-HTPLT			151〜200	5,510	7,100	5,610	7,200	6,060	7,650	7,780	9,370	7,880	9,470	8,330	9,920
SHD-HTPLT		151〜200	50〜100	4,600	5,510	4,700	5,610	5,150	6,060	6,880	7,780	6,980	7,880	7,430	8,330
			101〜150	5,510	7,100	5,610	7,200	6,060	7,650	7,780	9,370	7,880	9,470	8,330	9,920
			151〜200	6,420	8,230	6,520	8,330	6,970	8,780	8,690	10,500	8,790	10,600	9,240	11,050

■ヒータ穴単価

Type	材質記号
Type	A
SL-HTPL	1,680
SL-HTPLT
SH-HTPL
SH-HTPLT
SHD-HTPL
SHD-HTPLT

[ ! ]この製品の価格は、表中に記載されている本体価格にヒータ穴単価×本数を加えた金額になります（1円単位は切捨）。

商品概要

■商品概要

ヒータ穴（D径）にはめねじ加工はありません。

カートリッジヒータ取付ボルト等で固定する際は、ご自身でねじ加工頂く、もしくは規格外品サービスにて追加工をお見積りください。

■精度基準

板厚平行度：100mmに対し0.015以下
平面度

T	10～15	16～25	26以上
100mmに対し	0.03	0.015	0.012

A・Bの寸法公差

99mm以下	100～200
±0.2	±0.3

Tの寸法公差：±0.1
全周面取り：C0.2～C1.0

使用例

・カードリッジヒータを取り付ける際は、ヒータ穴（ヒータ穴）とのクリアランス（すきま）をできるだけ小さくしてください。
ブロック穴加工はクリアランスが片側0.05以下を推奨致します。
※ヒータと被加熱物との密着度合は、ヒータの寿命に影響を与えます。
また、大きなクリアランスは、昇温時間を長くし、温度制御に対する応答速度（レスポンス）が遅くなる原因となります。

型番リスト

表示件数

型番

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N1-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N2-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N3-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N4-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N5-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N6-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N7-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N8-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N9-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N10-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N1-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N2-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N3-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N4-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N5-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N6-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N7-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N8-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N9-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N10-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N1-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N2-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N3-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N4-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N5-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N6-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N7-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N8-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N9-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N10-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N1-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N2-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N3-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N4-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N5-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N6-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N7-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N8-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N9-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SH-HTPLTA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N10-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[4-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N1-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N2-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N3-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N4-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N5-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N6-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N7-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N8-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N9-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[5,6,8,10,12,14]-N10-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N1-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N2-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N3-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N4-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N5-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N6-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N7-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N8-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N9-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]

SHD-HTPLA-[50-200/1]-[50-200/1]-[12-30/1]-D[16,18]-N10-S[1.6,2.3,3.2,4.8]-L[10-100/1]-P[8-191/1]-Y[5-25/1]-F[3-197/1]-G[3-27/1]
