ミスミ

【クリーン洗浄品】位置決めピン　大頭テーパ　－非磁性タイプ－　おねじ

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

特性・用途
クリーン洗浄
材質
アルミニウム
詳細材質
A2017
基本形状
大頭
導入側先端タイプ
テーパ
導入側仕様
なし
取付側形状
おねじ
表面処理
白アルマイト
熱処理
なし
導入側外径公差
0/-0.01
取付側公差
g6
材質証明書
対象
材質証明書：材質
A2017
材質証明書：表面処理
白アルマイト

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が32型番あります。

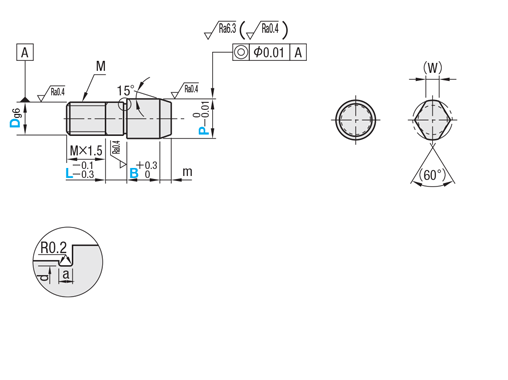

外形図・規格表
型番リスト
詳細情報

外形図・規格表

●おねじ

(丸) (ダイヤ) P＜3の場合
a＝0.5
d＝D－0.1 P≧3の場合
a＝1.0
d＝D－0.2 [ ! ]逃げ部寸法は参考値になります。 [ ! ]L<Pitch×2の場合、不完全ねじ部（Pitch×2）はＭ×1.5に含まれます。
並目ねじPitch寸法>>こちら

Type		[ M ]材質	[ S ]表面処理	洗浄方法
丸	ダイヤ	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-AFPMNA	SL-AFPMND	A2017	白アルマイト	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-AFPMNA	SH-AFPMND	A2017	白アルマイト	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	P	−	L	−	B
SL-AFPMNA6	−	P8.50	−	L6	−	B3.0

■おねじ

型式			P	L	B	m	(W)	M	締付トルク
Type	D	D寸公差g6	指定0.01mm単位	指定1mm単位	指定0.1mm単位			(並目)	(kgf・cm)
SL-AFPMNA SH-AFPMNA SL-AFPMND SH-AFPMND	3	-0.002	3.50～6.00	0～6	1.0～10.0	2	1.5	3	5
		-0.008
	4	-0.004	4.50～7.00	0～8	1.0～10.0	3	1.8	4	7
		-0.012
	5	-0.004	5.50～8.00	0～10	1.0～10.0	3	2.2	5	8.75
		-0.012
	6	-0.004	6.50～10.00	0～10	1.0～12.0	3	3	6	17.5
		-0.012
	8	-0.005	9.00～13.00	0～10	1.0～15.0	4	3.5	8	18.75
		-0.014
	10	-0.005	11.00～15.00	0～15	3.0～20.0	4	4	10	27.5
		-0.014
	12	-0.006	13.00～18.00	0～15	3.0～20.0	4	5	12	92.5
		-0.017
	16	-0.006	17.00～25.00	0～20	5.0～20.0	5	7	16	100
		-0.017

[ ! ]締付トルクは参考値となります。
[ ! ]材質が軟らかいため、ネジ山が潰れやすくなっています。
表中の締付トルクをご参照の上、お取り付けください。
[ ! ]全ねじ形状をご希望の場合、L寸0かつ追加工NNCをご指定ください。
#1#全ねじ形状の場合、首下の研磨は無しになります。

追加工

型式	−	P	−	L	−	B	−	（ＭＨ・RC・NNC)
SL-AFPMNA10	−	P12.00	−	L15	−	B6.0	−	AC

日目出荷

追加工
コード

追加工内容

適用条件

指定例

\/1Code

タップ加工を追加

タップ加工を追加します。
[ ! ]D≧6に適用　[ ! ]B≧ℓ₂+4
[ ! ]M+2≦P-2×m×tan15°（≒0.27）

D	MH (並目)	ℓ₂
6	M3	4
8～13	M4	6
16	M6	9

SL-AFPMNA10-P12.00-L15-B12-MH

300

首元R加工を追加

首元の逃げをR0.5に変更します。
[ ! ]D-P≧2の場合に適用

SL-AFPMNA10-P12.00-L15-B6.0-RC

300

NNC

ねじ元ニゲ加工を追加
位置決めピン　大頭テーパ　－非磁性タイプ－　おねじ:関連画像

ねじ元にニゲを追加工します。
[ ! ]L=0の場合に適用

SL-AFPMNA10-P12.00-L0-B6.0-NNC

100

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗（Ro水）後純水で洗浄		オイルフリーコンプレッサー使用		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
（TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。

精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-AFPMNA3-P[3.5-6/0.01]-L[0-6/1]-B[1-10/0.1]

SH-AFPMNA4-P[4.5-7/0.01]-L[0-8/1]-B[1-10/0.1]

SH-AFPMNA5-P[5.5-8/0.01]-L[0-10/1]-B[1-10/0.1]

SH-AFPMNA6-P[6.5-10/0.01]-L[0-10/1]-B[1-12/0.1]

SH-AFPMNA8-P[9-13/0.01]-L[0-10/1]-B[1-15/0.1]

SH-AFPMNA10-P[11-15/0.01]-L[0-15/1]-B[3-20/0.1]

SH-AFPMNA12-P[13-18/0.01]-L[0-15/1]-B[3-20/0.1]

SH-AFPMNA16-P[17-25/0.01]-L[0-20/1]-B[5-20/0.1]

SH-AFPMND3-P[3.5-6/0.01]-L[0-6/1]-B[1-10/0.1]

SH-AFPMND4-P[4.5-7/0.01]-L[0-8/1]-B[1-10/0.1]

SH-AFPMND5-P[5.5-8/0.01]-L[0-10/1]-B[1-10/0.1]

SH-AFPMND6-P[6.5-10/0.01]-L[0-10/1]-B[1-12/0.1]

SH-AFPMND8-P[9-13/0.01]-L[0-10/1]-B[1-15/0.1]

SH-AFPMND10-P[11-15/0.01]-L[0-15/1]-B[3-20/0.1]

SH-AFPMND12-P[13-18/0.01]-L[0-15/1]-B[3-20/0.1]

SH-AFPMND16-P[17-25/0.01]-L[0-20/1]-B[5-20/0.1]

SL-AFPMNA3-P[3.5-6/0.01]-L[0-6/1]-B[1-10/0.1]

SL-AFPMNA4-P[4.5-7/0.01]-L[0-8/1]-B[1-10/0.1]

SL-AFPMNA5-P[5.5-8/0.01]-L[0-10/1]-B[1-10/0.1]

SL-AFPMNA6-P[6.5-10/0.01]-L[0-10/1]-B[1-12/0.1]

SL-AFPMNA8-P[9-13/0.01]-L[0-10/1]-B[1-15/0.1]

SL-AFPMNA10-P[11-15/0.01]-L[0-15/1]-B[3-20/0.1]

SL-AFPMNA12-P[13-18/0.01]-L[0-15/1]-B[3-20/0.1]

SL-AFPMNA16-P[17-25/0.01]-L[0-20/1]-B[5-20/0.1]

SL-AFPMND3-P[3.5-6/0.01]-L[0-6/1]-B[1-10/0.1]

SL-AFPMND4-P[4.5-7/0.01]-L[0-8/1]-B[1-10/0.1]

SL-AFPMND5-P[5.5-8/0.01]-L[0-10/1]-B[1-10/0.1]

SL-AFPMND6-P[6.5-10/0.01]-L[0-10/1]-B[1-12/0.1]

SL-AFPMND8-P[9-13/0.01]-L[0-10/1]-B[1-15/0.1]

SL-AFPMND10-P[11-15/0.01]-L[0-15/1]-B[3-20/0.1]

SL-AFPMND12-P[13-18/0.01]-L[0-15/1]-B[3-20/0.1]

SL-AFPMND16-P[17-25/0.01]-L[0-20/1]-B[5-20/0.1]

導入側先端形状

導入側外径 P

(mm)

取付側外径 D

(mm)

洗浄方法

(mm)

RoHS?

最小発注数量

丸	3.5 ～ 6	3	精密洗浄	1 ～ 10	0 ～ 6	10	1個
丸	4.5 ～ 7	4	精密洗浄	1 ～ 10	0 ～ 8	10	1個
丸	5.5 ～ 8	5	精密洗浄	1 ～ 10	0 ～ 10	10	1個
丸	6.5 ～ 10	6	精密洗浄	1 ～ 12	0 ～ 10	10	1個
丸	9 ～ 13	8	精密洗浄	1 ～ 15	0 ～ 10	10	1個
丸	11 ～ 15	10	精密洗浄	3 ～ 20	0 ～ 15	10	1個
丸	13 ～ 18	12	精密洗浄	3 ～ 20	0 ～ 15	10	1個
丸	17 ～ 25	16	精密洗浄	5 ～ 20	0 ～ 20	10	1個
ダイヤ	3.5 ～ 6	3	精密洗浄	1 ～ 10	0 ～ 6	10	1個
ダイヤ	4.5 ～ 7	4	精密洗浄	1 ～ 10	0 ～ 8	10	1個
ダイヤ	5.5 ～ 8	5	精密洗浄	1 ～ 10	0 ～ 10	10	1個
ダイヤ	6.5 ～ 10	6	精密洗浄	1 ～ 12	0 ～ 10	10	1個
ダイヤ	9 ～ 13	8	精密洗浄	1 ～ 15	0 ～ 10	10	1個
ダイヤ	11 ～ 15	10	精密洗浄	3 ～ 20	0 ～ 15	10	1個
ダイヤ	13 ～ 18	12	精密洗浄	3 ～ 20	0 ～ 15	10	1個
ダイヤ	17 ～ 25	16	精密洗浄	5 ～ 20	0 ～ 20	10	1個
丸	3.5 ～ 6	3	脱脂洗浄	1 ～ 10	0 ～ 6	10	1個
丸	4.5 ～ 7	4	脱脂洗浄	1 ～ 10	0 ～ 8	10	1個
丸	5.5 ～ 8	5	脱脂洗浄	1 ～ 10	0 ～ 10	10	1個
丸	6.5 ～ 10	6	脱脂洗浄	1 ～ 12	0 ～ 10	10	1個
丸	9 ～ 13	8	脱脂洗浄	1 ～ 15	0 ～ 10	10	1個
丸	11 ～ 15	10	脱脂洗浄	3 ～ 20	0 ～ 15	10	1個
丸	13 ～ 18	12	脱脂洗浄	3 ～ 20	0 ～ 15	10	1個
丸	17 ～ 25	16	脱脂洗浄	5 ～ 20	0 ～ 20	10	1個
ダイヤ	3.5 ～ 6	3	脱脂洗浄	1 ～ 10	0 ～ 6	10	1個
ダイヤ	4.5 ～ 7	4	脱脂洗浄	1 ～ 10	0 ～ 8	10	1個
ダイヤ	5.5 ～ 8	5	脱脂洗浄	1 ～ 10	0 ～ 10	10	1個
ダイヤ	6.5 ～ 10	6	脱脂洗浄	1 ～ 12	0 ～ 10	10	1個
ダイヤ	9 ～ 13	8	脱脂洗浄	1 ～ 15	0 ～ 10	10	1個
ダイヤ	11 ～ 15	10	脱脂洗浄	3 ～ 20	0 ～ 15	10	1個
ダイヤ	13 ～ 18	12	脱脂洗浄	3 ～ 20	0 ～ 15	10	1個
ダイヤ	17 ～ 25	16	脱脂洗浄	5 ～ 20	0 ～ 20	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	AFPMNA3
- ( - )	6日目	AFPMNA4
- ( - )	6日目	AFPMNA5
- ( - )	6日目	AFPMNA6
- ( - )	6日目	AFPMNA8
- ( - )	6日目	AFPMNA10
- ( - )	6日目	AFPMNA12
- ( - )	6日目	AFPMNA16
- ( - )	6日目	AFPMND3
- ( - )	6日目	AFPMND4
- ( - )	6日目	AFPMND5
- ( - )	6日目	AFPMND6
- ( - )	6日目	AFPMND8
- ( - )	6日目	AFPMND10
- ( - )	6日目	AFPMND12
- ( - )	6日目	AFPMND16
- ( - )	6日目	AFPMNA3
- ( - )	6日目	AFPMNA4
- ( - )	6日目	AFPMNA5
- ( - )	6日目	AFPMNA6
- ( - )	6日目	AFPMNA8
- ( - )	6日目	AFPMNA10
- ( - )	6日目	AFPMNA12
- ( - )	6日目	AFPMNA16
- ( - )	6日目	AFPMND3
- ( - )	6日目	AFPMND4
- ( - )	6日目	AFPMND5
- ( - )	6日目	AFPMND6
- ( - )	6日目	AFPMND8
- ( - )	6日目	AFPMND10
- ( - )	6日目	AFPMND12
- ( - )	6日目	AFPMND16

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

非磁性体（アルミ）の位置決めピン。周辺に磁力の影響を及ぼしません。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

技術情報

納期・価格

価格表

■おねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	SL-AFPMNA	SH-AFPMNA	SL-AFPMND	SH-AFPMND
SL-AFPMNA SH-AFPMNA SL-AFPMND SH-AFPMND	3	1,590	1,990	1,840	2,240
	4	1,650	2,050	1,920	2,320
	5	1,750	2,150	2,010	2,410
	6	1,780	2,180	2,060	2,460
	8	1,810	2,210	2,110	2,510
	10	1,850	2,250	2,170	2,570
	12	1,890	2,290	2,240	2,640
	16	2,320	2,720	2,800	3,200

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜9	10〜14	15〜20	21～
値引率	基準単価	5%	15%	お見積り
出荷日	通常			お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

非磁性の金属で構成されておりますので、微小なワークの近辺や各種測定機内部でも磁力の影響なくご使用いただけます。

磁力が発生しません。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
