ミスミ

MISUMI economy

【エコノミーシリーズ】低頭六角穴付ボルトステンレス・小箱・単品販売【1～1250個入り】

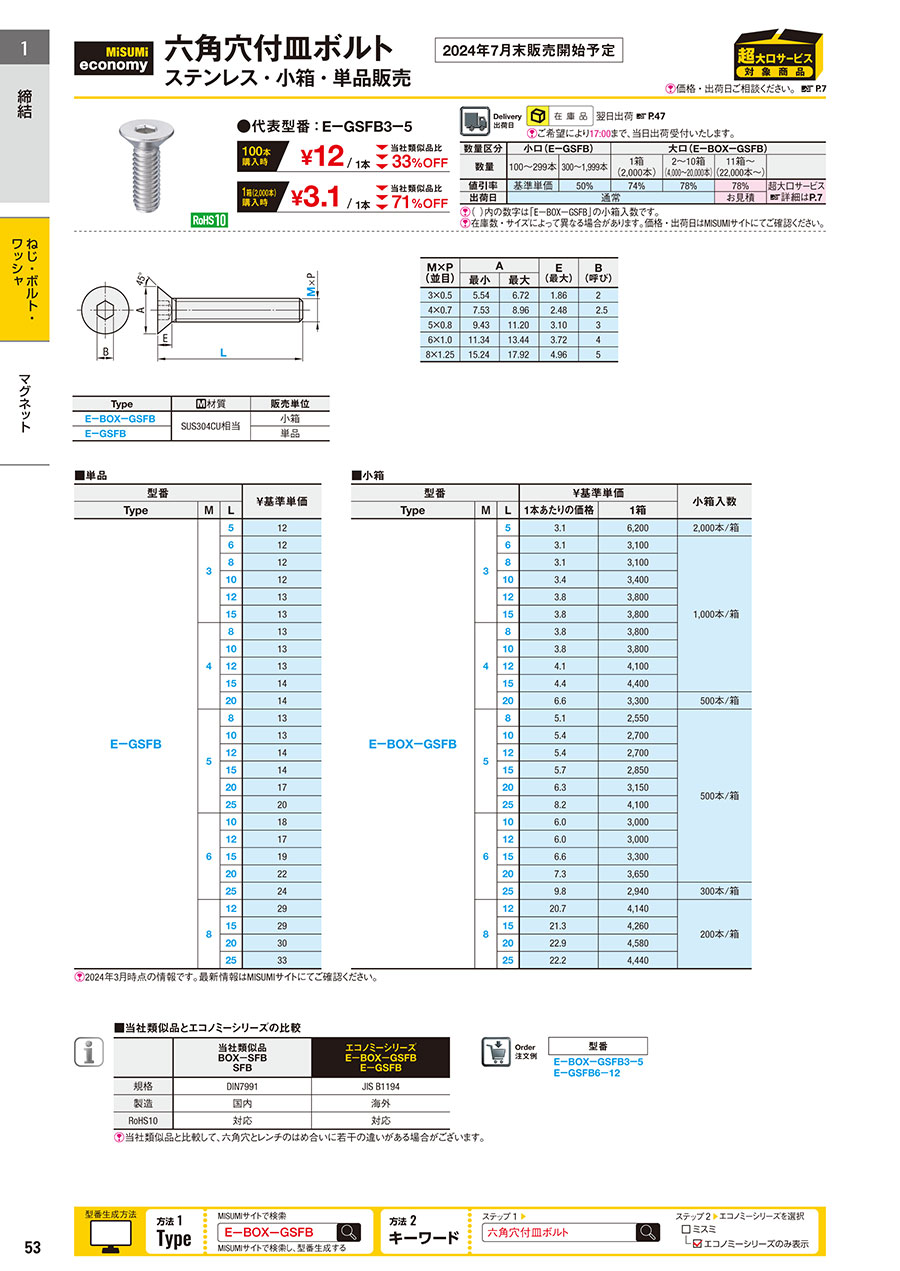

カタログ| P.53

通常単価(税別): 8円～7,110円

税込単価: 9円～7,821円

通常出荷日：在庫品1日目当日出荷可能

最小発注数量300個が設定されています。BOX(小箱)は1個から購入いただけます。種類・サイズによって...

詳細を確認

44.0

「E-BOX-GCBSST」は小箱販売、「E-GCBSST」は単品販売となります。
「E-GCBSST」で小箱入り数量を超えるご注文は、「E-BOX-GCBSST」の小箱単位でご購入ください。なお、小箱入り数については規格表をご確認ください。
当社類似品と比較して、六角穴とレンチのはめ合いに若干の違いがある可能性がございます。
当ページの価格表は24年3月時点の情報になります。

詳細を確認

今見ている商品の標準品

ミスミ

低頭六角穴付ボルト【メカニカル部品カタログ掲載】

通常価格(税別)： 93円 (税込価格：102円)

通常出荷日：在庫品1日目

今見ている商品の標準品

ミスミ

低頭六角穴付ボルト小箱

通常価格(税別)： 5,470円 (税込価格：6,017円)

通常出荷日：在庫品1日目

未確定：候補が38型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

TYPE	材質	表面処理	強度区分	購入単位
E-BOX-GCBSST	SUS304相当	－	A2-50	小箱
E-GCBSST	SUS304相当	－	A2-50	単品

規格表

型式

E-BOX-GCBSST4-10

E-GCBSST5-12

M×P (並目)	B	E (最大)	t (最大)	A (最大)	ｒ
3×0.5	2	2	1.5	5.5	0.1以上
4×0.7	2.5	2.8	2.3	7	0.2以上
5×0.8	3	3.5	2.7	8.5	0.2以上
6×1.0	4	4	3	10	0.25以上
8×1.25	5	5	3.8	13	0.4以上
10×1.5	7	6	4.5	16	0.4以上

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

■小箱

型番			¥基準単価		小箱入数
Type	M	L	1本あたりの価格	1箱	小箱入数
EーBOXーGCBSST	3	6	3.5	3,500	1,000本/箱
		8	3.5	4,375	1,250本/箱
		10	3.5	2,450	700本/箱
		12	4.0	4,000	1,000本/箱
	4	6	4.0	4,000
		8	4.0	4,000
		10	4.0	4,000
	5	8	6.0	3,000	500本/箱
		10	6.0	3,000
		12	6.5	3,250
		16	7.0	3,500
	6	10	10.5	2,100	200本/箱
		12	10.5	2,100
		16	11.2	2,240
	8	16	21.0	4,200
	8	20	23.1	4,620
	10	16	32.3	6,460
		20	35.7	3,570	100本/箱
		25	39.1	3,910	100本/箱

■単品

型番			¥基準単価
Type	M	L	¥基準単価
EーGCBSST	3	6	7
		8	7
		10	7
		12	8
	4	6	8
		8	8
		10	8
	5	8	10
		10	10
		12	10
		16	10
	6	10	17
		12	17
		16	18
	8	16	29
	8	20	29
	10	16	44
		20	48
		25	53

[ ! ]小箱入数は商品によって異なります。規格表をご確認ください。

【特長】
・当社類似品から大幅なプライスダウンを実現したエコノミーシリーズのステンレスボルトです。

	当社類似品 BOX-CBSST CBSST	エコノミーシリーズ E-BOX-GCBSST E-GCBSST
製造	国内	海外
RoHS10	対応	対応

■当社類似品との価格比較　例）E-BOX-GCBSST3-8単位：円

	数量	当社類似品 BOX-CBSST	本商品 E-BOX-GCBSST E-GCBSST	プライスダウン率
小口（1本単位）	200～1249個	14.0	7.0	50%
大口（小箱単位）	1～2箱 (1,250～2,500個)	7.0	3.5	50%
大口（小箱単位）	3個～ (3,750個～)	7.0	3.2	54%

[ ! ]小箱入り数量は商品によって異なります。規格表をご確認ください。

■本商品の値引率詳細　例）E-BOX-GCBSST3-8

数量区分	標準対応			個別対応
数量区分	小口(E-GCBSST)	大口(E-BOX-GCBSST)
数量	200～1249個	1～2箱 (1,250～2,500個)	3～10箱 (3,750～12,500個)	11箱～ (13,750個～)
値引率	基準単価	50%	54%	54%

[ ! ]小箱入り数量は商品によって異なります。規格表をご確認ください。

型番リスト

表示件数

型番

ねじの呼び(M)

長さL

(mm)

ピッチ

(mm)

販売単位

RoHS?

最小発注数量

3	6	0.5	箱・パック	10	1パック 1000個入り
3	8	0.5	箱・パック	10	1パック 1250個入り
3	10	0.5	箱・パック	10	1パック 700個入り
3	12	0.5	箱・パック	10	1パック 1000個入り
4	6	0.7	箱・パック	10	1パック 1000個入り
4	8	0.7	箱・パック	10	1パック 1000個入り
4	10	0.7	箱・パック	10	1パック 1000個入り
5	8	0.8	箱・パック	10	1パック 500個入り
5	10	0.8	箱・パック	10	1パック 500個入り
5	12	0.8	箱・パック	10	1パック 500個入り
5	16	0.8	箱・パック	10	1パック 500個入り
6	10	1	箱・パック	10	1パック 200個入り
6	12	1	箱・パック	10	1パック 200個入り
6	16	1	箱・パック	10	1パック 200個入り
8	16	1.25	箱・パック	10	1パック 200個入り
8	20	1.25	箱・パック	10	1パック 200個入り
10	16	1.5	箱・パック	10	1パック 200個入り
10	20	1.5	箱・パック	10	1パック 100個入り
10	25	1.5	箱・パック	10	1パック 100個入り
3	6	0.5	バラ(設定個数から購入可能)	10	300個
3	8	0.5	バラ(設定個数から購入可能)	10	300個
3	10	0.5	バラ(設定個数から購入可能)	10	300個
3	12	0.5	バラ(設定個数から購入可能)	10	300個
4	6	0.7	バラ(設定個数から購入可能)	10	300個
4	8	0.7	バラ(設定個数から購入可能)	10	300個
4	10	0.7	バラ(設定個数から購入可能)	10	300個
5	8	0.8	バラ(設定個数から購入可能)	10	200個
5	10	0.8	バラ(設定個数から購入可能)	10	200個
5	12	0.8	バラ(設定個数から購入可能)	10	200個
5	16	0.8	バラ(設定個数から購入可能)	10	200個
6	10	1	バラ(設定個数から購入可能)	10	100個
6	12	1	バラ(設定個数から購入可能)	10	100個
6	16	1	バラ(設定個数から購入可能)	10	100個
8	16	1.25	バラ(設定個数から購入可能)	10	100個
8	20	1.25	バラ(設定個数から購入可能)	10	100個
10	16	1.5	バラ(設定個数から購入可能)	10	100個
10	20	1.5	バラ(設定個数から購入可能)	10	50個
10	25	1.5	バラ(設定個数から購入可能)	10	50個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

3,850円 ( 4,235円 )	在庫品1日目当日出荷可能	BOX-CBSST3-6
4,810円 ( 5,291円 )	在庫品1日目当日出荷可能	BOX-CBSST3-8
2,700円 ( 2,970円 )	在庫品1日目当日出荷可能	BOX-CBSST3-10
4,400円 ( 4,840円 )	在庫品1日目当日出荷可能	BOX-CBSST3-12
4,400円 ( 4,840円 )	在庫品1日目当日出荷可能	BOX-CBSST4-6
4,400円 ( 4,840円 )	在庫品1日目当日出荷可能	CBSST4-8
4,400円 ( 4,840円 )	在庫品1日目当日出荷可能	BOX-CBSST4-10
3,300円 ( 3,630円 )	在庫品1日目当日出荷可能	BOX-CBSST5-8
3,300円 ( 3,630円 )	在庫品1日目当日出荷可能	BOX-CBSST5-10
3,580円 ( 3,938円 )	在庫品1日目当日出荷可能	BOX-CBSST5-12
3,850円 ( 4,235円 )	在庫品1日目当日出荷可能	BOX-CBSST5-16
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能	BOX-CBSST6-10
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能	BOX-CBSST6-12
2,460円 ( 2,706円 )	在庫品1日目当日出荷可能	BOX-CBSST6-16
4,620円 ( 5,082円 )	在庫品1日目当日出荷可能	BOX-CBSST8-16
5,080円 ( 5,588円 )	在庫品1日目当日出荷可能	BOX-CBSST8-20
7,110円 ( 7,821円 )	在庫品1日目当日出荷可能	BOX-CBSST10-16
3,930円 ( 4,323円 )	在庫品1日目当日出荷可能	BOX-CBSST10-20
4,300円 ( 4,730円 )	在庫品1日目当日出荷可能	BOX-CBSST10-25
8円 ( 9円 )	在庫品1日目当日出荷可能	CBSST3-6
8円 ( 9円 )	在庫品1日目当日出荷可能	CBSST3-8
8円 ( 9円 )	在庫品1日目当日出荷可能	CBSST3-10
9円 ( 10円 )	在庫品1日目当日出荷可能	CBSST3-12
9円 ( 10円 )	在庫品1日目当日出荷可能	CBSST4-6
9円 ( 10円 )	在庫品1日目当日出荷可能	CBSST4-8
9円 ( 10円 )	在庫品1日目当日出荷可能	CBSST4-10
11円 ( 12円 )	在庫品1日目当日出荷可能	CBSST5-8
11円 ( 12円 )	在庫品1日目当日出荷可能	CBSST5-10
11円 ( 12円 )	在庫品1日目当日出荷可能	CBSST5-12
11円 ( 12円 )	在庫品1日目当日出荷可能	CBSST5-16
20円 ( 22円 )	在庫品1日目当日出荷可能	CBSST6-10
20円 ( 22円 )	在庫品1日目当日出荷可能	CBSST6-12
20円 ( 22円 )	在庫品1日目当日出荷可能	CBSST6-16
30円 ( 33円 )	在庫品1日目当日出荷可能	CBSST8-16
30円 ( 33円 )	在庫品1日目当日出荷可能	CBSST8-20
50円 ( 55円 )	在庫品1日目当日出荷可能	CBSST10-16
50円 ( 55円 )	在庫品1日目当日出荷可能	CBSST10-20
60円 ( 66円 )	在庫品1日目当日出荷可能	CBSST10-25

詳細情報

基本情報

基本情報

最小発注数量300個が設定されています。BOX(小箱)は1個から購入いただけます。種類・サイズによって最小注文数が異なる場合がございますので、型番タブまたはWOSにてご確認ください。

ご注意

「E-BOX-GCBSST」は小箱販売、「E-GCBSST」は単品販売となります。
「E-GCBSST」で小箱入り数量を超えるご注文は、「E-BOX-GCBSST」の小箱単位でご購入ください。なお、小箱入り数については規格表をご確認ください。
当社類似品と比較して、六角穴とレンチのはめ合いに若干の違いがある可能性がございます。
当ページの価格表は24年3月時点の情報になります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】低頭六角穴付ボルトステンレス・小箱・単品販売のレビュー

4平均満足度：4.03件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

生産設備の組付け

満足度：4.02026/04/15

安くてよく使わせていただいているのですが、M10は六角レンチ穴の対辺幅が7mmなので通常の六角レンチセットでは締められま...もっと読む

0人が参考にしています。

溶接治具の固定として使用しています。

満足度：4.02025/12/01

品質良く安価なため、次回治具製作時にもリピートしようと思います。

0人が参考にしています。

装置の部品固定に使用

満足度：4.02024/11/05

いつも少量しか購入しないが、短納期で入荷されるため、頼みやすい。頭の部分もしっかりしていて、なめる事もない。
