【エコノミーシリーズ】 RoHS対応 位置決めピン ストレート フリー指定タイプ
- 通常単価(税別)
- -
- 税込単価
- -
【10個から購入可能！】外径を0.01mm単位で選べ、20,000個まで確定納...
詳細情報を確認する
未確定：候補が6型番あります。

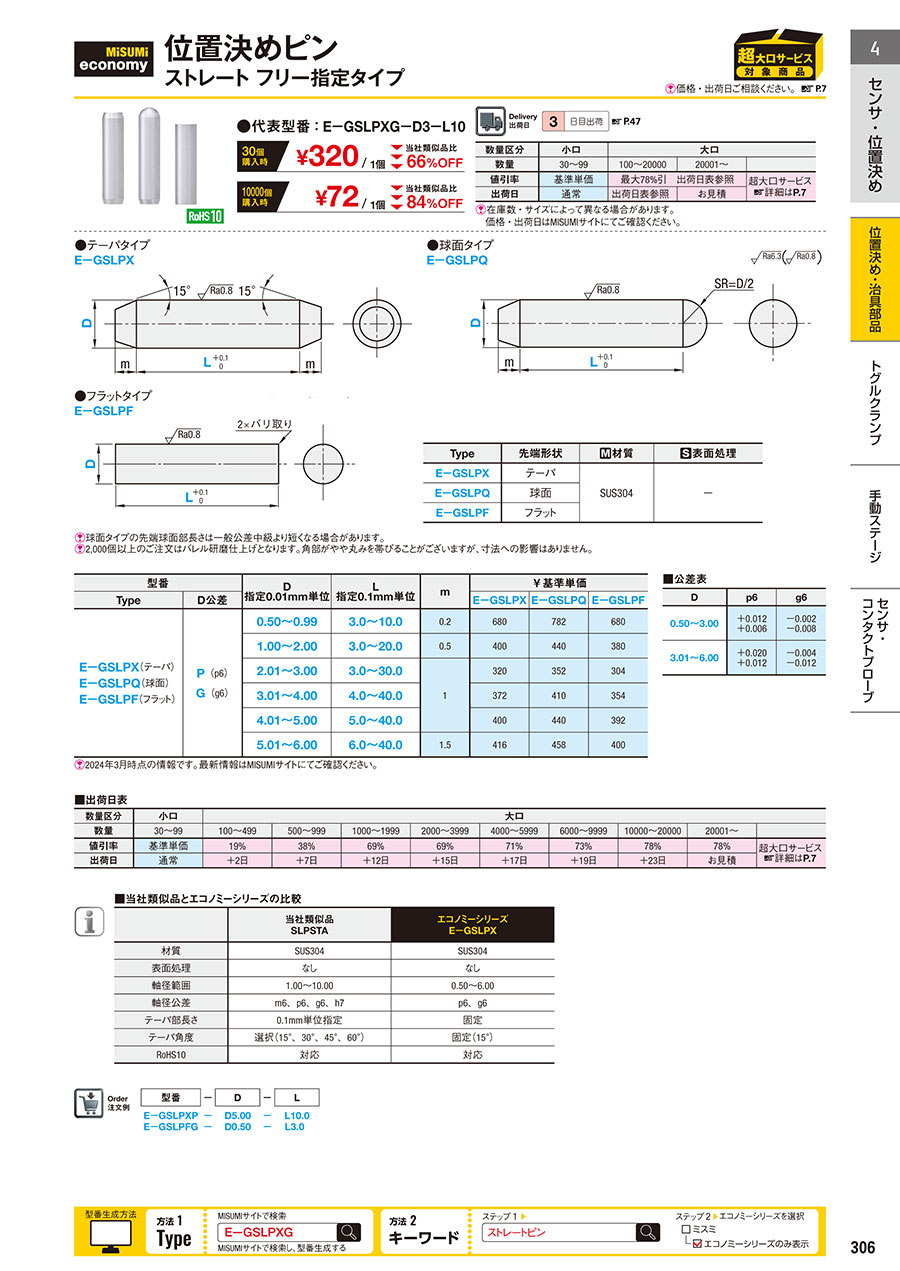

外形図・規格表
外形図
●テーパ ●球面 ●フラット[ ! ]球面タイプの先端球面部長さは一般公差中級より短くなる場合があります。
[ ! ]2,000個以上のご注文はバレル研磨仕上げとなります。角部がやや丸みを帯びることがございますが、寸法への影響はありません。
規格表
| Type | 先端形状 | [ M ]材質 | [ S ]表面処理 |
| E－GSLPX | テーパ | SUS304 | − |
| E－GSLPQ | 球面 | ||
| E－GSLPF | フラット |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | D 指定0.01mm単位 | L 指定0.1mm単位 | m | ￥基準単価 | |||
| Type | D公差 | E−GSLPX | E−GSLPQ | E−GSLPF | |||
| E−GSLPX(テーパ) E−GSLPQ(球面) E−GSLPF(フラット) | P(p6) G(g6) | 0.50～0.99 | 3.0～10.0 | 0.2 | 680 | 782 | 680 |
| 1.00～2.00 | 3.0～20.0 | 0.5 | 400 | 440 | 380 | ||
| 2.01～3.00 | 3.0～30.0 | 1 | 320 | 352 | 304 | ||
| 3.01～4.00 | 4.0～40.0 | 372 | 410 | 354 | |||
| 4.01～5.00 | 5.0～40.0 | 400 | 440 | 392 | |||
| 5.01～6.00 | 6.0～40.0 | 1.5 | 416 | 458 | 400 | ||
| 6.01～7.00 | 6.0～40.0 | 480 | 510 | 470 | |||
| 7.01～8.00 | 6.0～40.0 | 2 | 480 | 510 | 470 | ||
| 8.01～9.00 | 6.0～40.0 | 530 | 550 | 520 | |||
| 9.01～10.00 | 6.0～40.0 | 2.5 | 530 | 550 | 520 | ||
| 型番 | − | D | − | L |
| E－GSLPXP E－GSLPFG | − − | D5 D0.5 | − − | L10 L3 |
■公差表
| D | p6 | g6 |
| 0.50～3.00 | ＋0.012 ＋0.006 | －0.002 －0.008 |
| 3.01～6.00 | ＋0.020 ＋0.012 | －0.004 －0.012 |
| 6.01～10.00 | ＋0.024 ＋0.015 | －0.005 －0.014 |
商品特長
特長1：先端形状を3種取り揃えた、ストレート形状の位置決めピンです。
特長2：軸径寸法は0.01mm単位で指定でき、公差p6、g6を選択できます。
特長3：20,000個まで確定納期でご提供します。さらに当社類似品と比較し価格を抑えることができました。
特長4：テーパは両端同形状を採用し、組付け時の向き管理の手間を削減できます。
特長2：軸径寸法は0.01mm単位で指定でき、公差p6、g6を選択できます。
特長3：20,000個まで確定納期でご提供します。さらに当社類似品と比較し価格を抑えることができました。
特長4：テーパは両端同形状を採用し、組付け時の向き管理の手間を削減できます。
製品比較情報
| 当社類似品 SLPSTA | エコノミーシリーズ E−GSLPX | |
| 材質 | SUS304 | SUS304 |
| 表面処理 | なし | なし |
| 軸径範囲 | 1.00～10.00 | 0.50～10.00 |
| 軸径公差 | m6、p6、g6、h7 | p6、g6 |
| テーパ部長さ | 0.1mm単位指定 | 固定 |
| テーパ角度 | 選択(15°、30°、45°、60°) | 固定(15°) |
| RoHS10 | 対応 | 対応 |
■当社類似品との価格比較
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
プライスダウン率
数量 | 1個あたり |
プライスダウン率 | |
1 | 購入不可 |
10 | - |
100 | 20% |
500 | 38% |
1,000 | 70% |
4,000 | 72% |
6,000 | 73% |
10,000 | 78% |
価格例（24年10月時点）
数量 | 当社類似品 | エコノミーシリーズ | 当社類似品比 |
SLPSTAG3-L15-E1-A15 | E-GSLPXG-D3.00-L15.0 | プライスダウン率 | |
1 | 1,000円 | 購入不可 | - |
10 | 1,000円 | 320円 | 68% |
100 | 700円 | 260円 | 63% |
500 | 450円 | 200円 | 56% |
1,000 | 450円 | 100円 | 78% |
4,000 | 450円 | 92円 | 80% |
6,000 | 450円 | 88円 | 80% |
10,000 | 450円 | 72円 | 84% |
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【10個から購入可能！】
外径を0.01mm単位で選べ、20,000個まで確定納期でご提供します。
※最小注文数量（10個～）が設定されています。型番タブまたはWOSにてご確認ください。
ご注意
- 本商品はRoHS対応品です。
- 2,000個以上のご注文はバレル研磨仕上げとなります。角部がやや丸みを帯びることがございますが、寸法への影響はありません。
カタログ
【エコノミーシリーズ】 RoHS対応 位置決めピン ストレート フリー指定タイプのレビュー
金属治具の位置決め
5
5.02025/05/07
金属治具の位置決め用ピンとして購入。安価で即納であったので、今後も使用していきたいです。
1人が参考にしています。
位置決めピン
5
5.02025/12/01
長さが指定出来て、納期も早くとても良かった。製品の質も良く、社内で加工するより単価も安いので今後も使い続けたい。
0人が参考にしています。
