【クリーン洗浄品】位置決めピン　ツバ付タイプ　－テーパ角度／ＤＰ公差選択・めねじ－

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：5日目～8日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

詳細を確認

未確定：候補が1,260型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

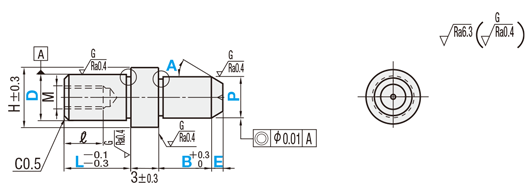

外形図・規格表
型番リスト
詳細情報

外形図・規格表

●めねじ

（丸）

D(P)≧3の場合
a＝1.0
d＝D(P)－0.2

D(P)＜3の場合
a＝0.5
d＝D(P)－0.1

[ ! ]逃げ部寸法は参考値になります。

[ ! ]P−2EtanA≧0.73（先端径φ0.73以上）
参考：tan15°≒0.267 tan30°≒0.577
tan45°＝1 tan60°≒1.732

[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。

Type	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法
				洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SKFHTA	SUS304	－	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SKFHTA				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-SKFHTA				電解研磨＋精密洗浄
SL-GKFHTA	SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-GKFHTA				精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-CKFHTA	SUS440Cまたは 13Crステンレス	−	焼入硬度50〜55HRC	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-CKFHTA				精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

Type

D公差

P公差

SL-SKFHTA

−

P6.00

−

B3.0

−

E3.0

−

A30

SH-SKFHTA

−

P9.00

−

L10

−

B8.0

−

E3.0

−

A15

SHD-SKFHTA

−

P12.00

−

L20

−

B10.0

−

E5.0

−

A30

■公差選択

D 又は P	並級
	M	P	G	H	S
	m6	p6	g6	h7	−
4.00 〜 6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	−0.004 −0.012	0 −0.012	0 −0.01
6.01 〜 10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	−0.005 −0.014	0 −0.015
10.01 〜 18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	−0.006 −0.017	0 −0.018
18.01 〜 20.00	＋0.021 ＋0.008	＋0.035 ＋0.022	−0.007 −0.020	0 −0.021

■めねじ　丸形状

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	E 指定0.1mm単位	A 選択	H	M (並目)	^＊締付トルク N・cm	ℓ	(W)
Type	D公差選択	P公差選択	D

SL-SKFHTA SH-SKFHTA SHD-SKFHTA SL-GKFHTA SH-GKFHTA SL-CKFHTA SH-CKFHTA	M P G H	S M P G H	6	4.00〜7.00	6〜12	2.0〜15.0	0.5〜10.0	15 30 45 60	8	M3	98	5	1.8
			6T							M2.6	−	4
			8	5.00〜9.00	8〜16	2.0〜20.0			11	M5	461	8	2.2
			8T							M4	225	6
			10	7.00〜12.00	10〜20	2.0〜30.0			13	M5	461	8	3
			12	7.00〜12.00	12〜24	3.0〜30.0			15				3.2
			13	8.00〜13.00	13〜26	3.0〜30.0			16	M8	1911	10	3.5
			16	13.00〜16.00	16〜32	5.0〜30.0			19			12	4
			20	16.00〜20.00	20〜40	5.0〜30.0			23				5.5

[ ! ]D寸でTが付くサイズは、ねじ径を1つ小さくして肉厚を厚くしております。（D寸はTをとった数字となります。）
[ ! ]首下部の強度に注意>> こちら　[ ! ]下穴深さ>>（こちら）をご確認ください。穴が貫通する場合があります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

型式

−

(HC・RC・NNC)

SL-SKFHTAMS6

−

P6.00

−

B3.0

−

E3.0

−

A30

−

日目出荷

[ NG ]ストーク適用不可

追加工コード	追加工内容	適用条件	指定例	\/1Code
HC	二面幅加工を追加	HC=指定0.5mm単位指定 [ ! ]HC＞D　HC＞P	KFHTAMS6-P6.00-L6-B3.0-E3.0-A3.O-HC7	500
RC	首元R加工を追加	首元の逃げをR0.5に変更します。 [ ! ]H-P≧2の場合に適用	KFHTAMS6-P6.00-L0-B3.0-E3.0-A3.O-RC	300

[ ! ]型式は洗浄前商品の型式で記載しております。

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

...

型番

SH-CKFHTAGG6-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGG6T-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGG8-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGG8T-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGG10-P[7-12/0.01]-L[10-20/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGG12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGG13-P[8-13/0.01]-L[13-26/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGG16-P[13-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGG20-P[16-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGH6-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGH6T-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGH8-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGH8T-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGH10-P[7-12/0.01]-L[10-20/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGH12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGH13-P[8-13/0.01]-L[13-26/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGH16-P[13-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGH20-P[16-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGM6-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGM6T-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGM8-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGM8T-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGM10-P[7-12/0.01]-L[10-20/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGM12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGM13-P[8-13/0.01]-L[13-26/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGM16-P[13-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGM20-P[16-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGP6-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGP6T-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGP8-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGP8T-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGP10-P[7-12/0.01]-L[10-20/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGP12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGP13-P[8-13/0.01]-L[13-26/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGP16-P[13-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGP20-P[16-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGS6-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGS6T-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGS8-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGS8T-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGS10-P[7-12/0.01]-L[10-20/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGS12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGS13-P[8-13/0.01]-L[13-26/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGS16-P[13-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAGS20-P[16-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAHG6-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAHG6T-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAHG8-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAHG8T-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAHG10-P[7-12/0.01]-L[10-20/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAHG12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAHG13-P[8-13/0.01]-L[13-26/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAHG16-P[13-16/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAHG20-P[16-20/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAHH6-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAHH6T-P[4-7/0.01]-L[6-12/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAHH8-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAHH8T-P[5-9/0.01]-L[8-16/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAHH10-P[7-12/0.01]-L[10-20/1]-B[2-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHTAHH12-P[7-12/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]
