【クリーン洗浄品】位置決めピン　ツバ付タイプ　－テーパ角度／ＤＰ公差選択・おねじ－

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

今見ている商品の標準品

クリーン洗浄不要な場合

ミスミ

位置決めピン　ツバ付タイプ　－テーパ角度／ＤＰ公差選択・おねじ－

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】位置決めピン　高硬度ステンレス　ツバ付テーパ　－おねじ－

通常出荷日：6 日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

基本形状
ツバ付
導入側先端形状
丸
導入側先端タイプ
テーパ
導入側仕様
なし
取付側形状
おねじ
材質証明書
対象

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。

未確定：候補が2,250型番あります。

外形図・規格表
型番リスト
詳細情報

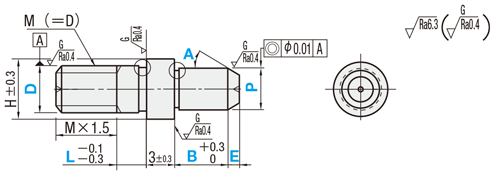

外形図・規格表

●おねじ

（丸）

D(P)≧3の場合
a＝1.0
d＝D(P)－0.2

D(P)＜3の場合
a＝0.5
d＝D(P)－0.1

[ ! ]逃げ部寸法は参考値になります。

[ ! ]L<Pitch×2の場合、不完全ねじ部（Pitch×2）はＭ×1.5に含まれます。
並目ねじPitch寸法>>こちら

[ ! ]P−2EtanA≧0.73（先端径φ0.73以上）
参考：tan15°≒0.267 tan30°≒0.577

tan45°＝1 tan60°≒1.732

[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。

Type	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法
				洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SKFHNA	SUS304	－	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SKFHNA				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-SKFHNA				電解研磨＋精密洗浄
SL-GKFHNA	SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-GKFHNA				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-CKFHNA	SUS440Cまたは 13Crステンレス	−	焼入硬度50〜55HRC	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-CKFHNA				精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

Type

D公差

P公差

SL-SKFHNA

−

P6.00

−

B3.0

−

E3.0

−

A30

SH-SKFHNA

−

P9.00

−

L10

−

B10.0

−

E5.0

−

A15

SHD-SKFHNA

−

P12.00

−

L10

−

B8.0

−

E5.0

−

A30

■公差選択

D 又は P	並級					精級
	M	P	G	H	S	A	B
	m6	p6	g6	h7	−	−	−
2.00 〜 3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	−0.002 −0.008	0 −0.010	0 −0.01	＋0.005 0	0 −0.005
3.01 〜 6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	−0.004 −0.012	0 −0.012
6.01 〜 10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	−0.005 −0.014	0 −0.015
10.01 〜 18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	−0.006 −0.017	0 −0.018
18.01 〜 20.00	＋0.021 ＋0.008	＋0.035 ＋0.022	−0.007 −0.020	0 −0.021

[ NG ]硬質クロムメッキ品は精級公差適用不可。

■おねじ丸形状

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	E 指定0.1mm単位	A 選択	H	M (並目)	^＊締付トルク N・cm
Type	D公差選択	P公差選択	D
Type	D公差選択	P公差選択	D
SL-SKFHNA SH-SKFHNA SHD-SKFHNA SL-GKFHNA＊ SH-GKFHNA＊ SL-CKFHNA SH-CKFHNA	M P G H ＊A ＊B	S M P G H ＊A ＊B	3	2.00〜4.00	0〜6	2.0〜10.0	0.5〜10.0	15 30 45 60	6	M3	98
			4	2.00〜5.00	0〜8	2.0〜10.0			6	M4	225
			5	3.00〜6.00	0〜10	2.0〜15.0			8	M5	461
			6	4.00〜7.00	0〜10	2.0〜15.0			8	M6	784
			8	5.00〜9.00	0〜10	2.0〜20.0			11	M8	1911
			10	7.00〜11.00	0〜15	3.0〜30.0			13	M10	3783
			12	7.00〜12.00	0〜15	3.0〜30.0			15	M12	6605
			16	13.00〜16.00	0〜20	5.0〜30.0			19	M16	16366
			20	16.00〜20.00	0〜20	5.0〜30.0			23	M20	32928

[ ! ]全ねじ形状をご希望の場合、L寸0かつ追加工NNCをご指定ください。
[ ! ]全ねじ形状の場合、首下の研磨は無しになります。
[ NG ]硬質クロムメッキ品は、＊印公差記号（精級A・B）は選択不可
[ ! ]全ねじ形状の場合、SUS440Cの識別溝はつきません。
＊締付トルク（参考値）、ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

型式

−

(HC・RC・NNC)

SL-SKFHNAMS6

−

P6.00

−

B3.0

−

E3.0

−

A30

−

日目出荷

[ NG ]ストーク適用不可

追加工コード	追加工内容	適用条件	指定例	\/1Code
HC	二面幅加工を追加	HC=指定0.5mm単位指定 [ ! ]HC＞D　HC＞P	KFHNAMS6-P6.00-L0-B3.0-E3.0-A3.O-HC7	500
RC	首元R加工を追加	首元の逃げをR0.5に変更します。 [ ! ]H-P≧2の場合に適用	KFHNAMS6-P6.00-L0-B3.0-E3.0-A3.O-RC	300
NNC	ねじ元に逃げを追加	ねじ元に逃げ加工を追加します。 [ ! ]L=0の場合に適用	KFHNAMS6-P6.00-L0-B3.0-E3.0-A3.O-NNC	100

[ ! ]型式は洗浄前商品の型式で記載しております。

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

...

型番

SH-CKFHNAAA3-P[2-4/0.01]-L[0-6/1]-B[2-10/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAA4-P[2-5/0.01]-L[0-8/1]-B[2-10/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAA5-P[3-6/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAA6-P[4-7/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAA8-P[5-9/0.01]-L[0-10/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAA10-P[7-11/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAA12-P[7-12/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAA16-P[13-16/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAA20-P[16-20/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAB3-P[2-4/0.01]-L[0-6/1]-B[2-10/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAB4-P[2-5/0.01]-L[0-8/1]-B[2-10/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAB5-P[3-6/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAB6-P[4-7/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAB8-P[5-9/0.01]-L[0-10/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAB10-P[7-11/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAB12-P[7-12/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAB16-P[13-16/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAB20-P[16-20/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAG3-P[2-4/0.01]-L[0-6/1]-B[2-10/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAG4-P[2-5/0.01]-L[0-8/1]-B[2-10/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAG5-P[3-6/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAG6-P[4-7/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAG8-P[5-9/0.01]-L[0-10/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAG10-P[7-11/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAG12-P[7-12/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAG16-P[13-16/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAG20-P[16-20/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAH3-P[2-4/0.01]-L[0-6/1]-B[2-10/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAH4-P[2-5/0.01]-L[0-8/1]-B[2-10/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAH5-P[3-6/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAH6-P[4-7/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAH8-P[5-9/0.01]-L[0-10/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAH10-P[7-11/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAH12-P[7-12/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAH16-P[13-16/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAH20-P[16-20/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAM3-P[2-4/0.01]-L[0-6/1]-B[2-10/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAM4-P[2-5/0.01]-L[0-8/1]-B[2-10/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAM5-P[3-6/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAM6-P[4-7/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAM8-P[5-9/0.01]-L[0-10/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAM10-P[7-11/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAM12-P[7-12/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAM16-P[13-16/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAM20-P[16-20/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAP3-P[2-4/0.01]-L[0-6/1]-B[2-10/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAP4-P[2-5/0.01]-L[0-8/1]-B[2-10/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAP5-P[3-6/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAP6-P[4-7/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAP8-P[5-9/0.01]-L[0-10/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAP10-P[7-11/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAP12-P[7-12/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAP16-P[13-16/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAP20-P[16-20/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAS3-P[2-4/0.01]-L[0-6/1]-B[2-10/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAS4-P[2-5/0.01]-L[0-8/1]-B[2-10/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAS5-P[3-6/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAS6-P[4-7/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAS8-P[5-9/0.01]-L[0-10/1]-B[2-20/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CKFHNAAS10-P[7-11/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]
