【クリーン洗浄品】位置決めピン　二段タイプ　－圧入－

通常単価(税別): -

税込単価: -

通常出荷日：5日目～6日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

詳細を確認

未確定：候補が66型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

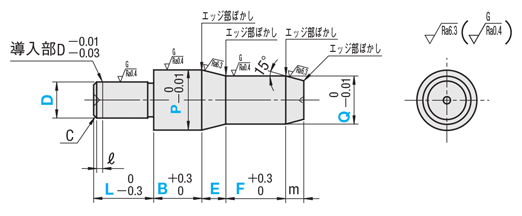

●圧入

[ ! ]P＞Q

Q－2mtan15°≧0.73

tan15°≒0.267

[ ! ]SUS304は研磨・センター穴無しの場合がございます。

圧入		[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法
D公差m6	D公差p6				洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SWPM	−	SUS304	−	−	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SWPM					精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-SWPM					電解研磨＋精密洗浄
SL-HWPM	SL-HWPP	SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HWPM	SH-HWPP				精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

SL-SWPM5

−

P7.30

−

Q5.01

−

L10

−

B10.5

−

E5.2

−

F7.8

SH-HWPP8

−

P10.00

−

Q8.00

−

L10

−

B10.0

−

E5.0

−

F8.0

D	m6	p6
2・3	＋0.008 ＋0.002	＋0.012 ＋0.006
4〜6	＋0.012 ＋0.004	＋0.020 ＋0.012
8・10	＋0.015 ＋0.006	＋0.024 ＋0.015
12・16	＋0.018 ＋0.007	＋0.029 ＋0.018
20	＋0.021 ＋0.008	＋0.035 ＋0.022

■圧入

型式		P 指定0.01mm単位	Q 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	E 指定0.1mm単位	F 指定0.1mm単位	m	C	ℓ
Type	D	P 指定0.01mm単位	Q 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	E 指定0.1mm単位	F 指定0.1mm単位	m	C	ℓ
D公差m6 SL-SWPM SH-SWPM SHD-SWPM SL-HWPM SH-HWPM D公差p6 SL-HWPP SH-HWPP	2	2.00〜4.00	1.00〜3.00	2〜6	2.0〜6.0	1.0〜3.0	2.0〜6.0	1	0.3	0
	3	3.00〜6.00	1.00〜5.00	3〜6	2.0〜10.0	1.0〜5.0	2.0〜10.0	2	0.5	1
	4	4.00〜7.00	2.00〜6.00	4〜8	2.0〜15.0	1.0〜8.0	2.0〜15.0	3	1	1
	5	5.00〜8.00	2.00〜7.00	5〜10	2.0〜20.0	1.0〜10.0	2.0〜20.0	3	1	1
	6	6.00〜10.00	2.00〜9.00	6〜12				3	1	1
	8	8.00〜13.00	3.00〜12.00	8〜16				4	1.5	2
	10	10.00〜15.00	3.00〜14.00	10〜20	3.0〜20.0		3.0〜20.0	4	2	2
	12	12.00〜16.00	5.00〜15.00	12〜24	3.0〜20.0		3.0〜20.0	4	2	2
	16	16.00〜25.00	10.00〜24.00	16〜32	5.0〜20.0		5.0〜20.0	5	3	2
	20	20.00〜30.00	13.00〜29.00	20〜40	5.0〜20.0		5.0〜20.0	5	3	2

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
（TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-HWPM2-P[2-4/0.01]-Q[1-3/0.01]-L[2-6/1]-B[2-6/0.1]-E[1-3/0.1]-F[2-6/0.1]

SH-HWPM3-P[3-6/0.01]-Q[1-5/0.01]-L[3-6/1]-B[2-10/0.1]-E[1-5/0.1]-F[2-10/0.1]

SH-HWPM4-P[4-7/0.01]-Q[2-6/0.01]-L[4-8/1]-B[2-15/0.1]-E[1-8/0.1]-F[2-15/0.1]

SH-HWPM5-P[5-8/0.01]-Q[2-7/0.01]-L[5-10/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SH-HWPM6-P[6-10/0.01]-Q[2-9/0.01]-L[6-12/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SH-HWPM8-P[8-13/0.01]-Q[3-12/0.01]-L[8-16/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SH-HWPM10-P[10-15/0.01]-Q[3-14/0.01]-L[10-20/1]-B[3-20/0.1]-E[1-10/0.1]-F[3-20/0.1]

SH-HWPM12-P[12-16/0.01]-Q[5-15/0.01]-L[12-24/1]-B[3-20/0.1]-E[1-10/0.1]-F[3-20/0.1]

SH-HWPP2-P[2-4/0.01]-Q[1-3/0.01]-L[2-6/1]-B[2-6/0.1]-E[1-3/0.1]-F[2-6/0.1]

SH-HWPP3-P[3-6/0.01]-Q[1-5/0.01]-L[3-6/1]-B[2-10/0.1]-E[1-5/0.1]-F[2-10/0.1]

SH-HWPP4-P[4-7/0.01]-Q[2-6/0.01]-L[4-8/1]-B[2-15/0.1]-E[1-8/0.1]-F[2-15/0.1]

SH-HWPP5-P[5-8/0.01]-Q[2-7/0.01]-L[5-10/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SH-HWPP6-P[6-10/0.01]-Q[2-9/0.01]-L[6-12/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SH-HWPP8-P[8-13/0.01]-Q[3-12/0.01]-L[8-16/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SH-HWPP10-P[10-15/0.01]-Q[3-14/0.01]-L[10-20/1]-B[3-20/0.1]-E[1-10/0.1]-F[3-20/0.1]

SH-HWPP12-P[12-16/0.01]-Q[5-15/0.01]-L[12-24/1]-B[3-20/0.1]-E[1-10/0.1]-F[3-20/0.1]

SH-HWPP16-P[16-25/0.01]-Q[10-24/0.01]-L[16-32/1]-B[5-20/0.1]-E[1-10/0.1]-F[5-20/0.1]

SH-HWPP20-P[20-30/0.01]-Q[13-29/0.01]-L[20-40/1]-B[5-20/0.1]-E[1-10/0.1]-F[5-20/0.1]

SH-SWPM2-P[2-4/0.01]-Q[1-3/0.01]-L[2-6/1]-B[2-6/0.1]-E[1-3/0.1]-F[2-6/0.1]

SH-SWPM3-P[3-6/0.01]-Q[1-5/0.01]-L[3-6/1]-B[2-10/0.1]-E[1-5/0.1]-F[2-10/0.1]

SH-SWPM4-P[4-7/0.01]-Q[2-6/0.01]-L[4-8/1]-B[2-15/0.1]-E[1-8/0.1]-F[2-15/0.1]

SH-SWPM5-P[5-8/0.01]-Q[2-7/0.01]-L[5-10/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SH-SWPM6-P[6-10/0.01]-Q[2-9/0.01]-L[6-12/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SH-SWPM8-P[8-13/0.01]-Q[3-12/0.01]-L[8-16/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SH-SWPM10-P[10-15/0.01]-Q[3-14/0.01]-L[10-20/1]-B[3-20/0.1]-E[1-10/0.1]-F[3-20/0.1]

SH-SWPM12-P[12-16/0.01]-Q[5-15/0.01]-L[12-24/1]-B[3-20/0.1]-E[1-10/0.1]-F[3-20/0.1]

SH-SWPM16-P[16-25/0.01]-Q[10-24/0.01]-L[16-32/1]-B[5-20/0.1]-E[1-10/0.1]-F[5-20/0.1]

SH-SWPM20-P[20-30/0.01]-Q[13-29/0.01]-L[20-40/1]-B[5-20/0.1]-E[1-10/0.1]-F[5-20/0.1]

SHD-SWPM2-P[2-4/0.01]-Q[1-3/0.01]-L[2-6/1]-B[2-6/0.1]-E[1-3/0.1]-F[2-6/0.1]

SHD-SWPM3-P[3-6/0.01]-Q[1-5/0.01]-L[3-6/1]-B[2-10/0.1]-E[1-5/0.1]-F[2-10/0.1]

SHD-SWPM4-P[4-7/0.01]-Q[2-6/0.01]-L[4-8/1]-B[2-15/0.1]-E[1-8/0.1]-F[2-15/0.1]

SHD-SWPM5-P[5-8/0.01]-Q[2-7/0.01]-L[5-10/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SHD-SWPM6-P[6-10/0.01]-Q[2-9/0.01]-L[6-12/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SHD-SWPM8-P[8-13/0.01]-Q[3-12/0.01]-L[8-16/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SHD-SWPM10-P[10-15/0.01]-Q[3-14/0.01]-L[10-20/1]-B[3-20/0.1]-E[1-10/0.1]-F[3-20/0.1]

SHD-SWPM12-P[12-16/0.01]-Q[5-15/0.01]-L[12-24/1]-B[3-20/0.1]-E[1-10/0.1]-F[3-20/0.1]

SHD-SWPM16-P[16-25/0.01]-Q[10-24/0.01]-L[16-32/1]-B[5-20/0.1]-E[1-10/0.1]-F[5-20/0.1]

SHD-SWPM20-P[20-30/0.01]-Q[13-29/0.01]-L[20-40/1]-B[5-20/0.1]-E[1-10/0.1]-F[5-20/0.1]

SL-HWPM2-P[2-4/0.01]-Q[1-3/0.01]-L[2-6/1]-B[2-6/0.1]-E[1-3/0.1]-F[2-6/0.1]

SL-HWPM3-P[3-6/0.01]-Q[1-5/0.01]-L[3-6/1]-B[2-10/0.1]-E[1-5/0.1]-F[2-10/0.1]

SL-HWPM4-P[4-7/0.01]-Q[2-6/0.01]-L[4-8/1]-B[2-15/0.1]-E[1-8/0.1]-F[2-15/0.1]

SL-HWPM5-P[5-8/0.01]-Q[2-7/0.01]-L[5-10/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SL-HWPM6-P[6-10/0.01]-Q[2-9/0.01]-L[6-12/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SL-HWPM8-P[8-13/0.01]-Q[3-12/0.01]-L[8-16/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SL-HWPM10-P[10-15/0.01]-Q[3-14/0.01]-L[10-20/1]-B[3-20/0.1]-E[1-10/0.1]-F[3-20/0.1]

SL-HWPM12-P[12-16/0.01]-Q[5-15/0.01]-L[12-24/1]-B[3-20/0.1]-E[1-10/0.1]-F[3-20/0.1]

SL-HWPP2-P[2-4/0.01]-Q[1-3/0.01]-L[2-6/1]-B[2-6/0.1]-E[1-3/0.1]-F[2-6/0.1]

SL-HWPP3-P[3-6/0.01]-Q[1-5/0.01]-L[3-6/1]-B[2-10/0.1]-E[1-5/0.1]-F[2-10/0.1]

SL-HWPP4-P[4-7/0.01]-Q[2-6/0.01]-L[4-8/1]-B[2-15/0.1]-E[1-8/0.1]-F[2-15/0.1]

SL-HWPP5-P[5-8/0.01]-Q[2-7/0.01]-L[5-10/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SL-HWPP6-P[6-10/0.01]-Q[2-9/0.01]-L[6-12/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SL-HWPP8-P[8-13/0.01]-Q[3-12/0.01]-L[8-16/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

SL-HWPP10-P[10-15/0.01]-Q[3-14/0.01]-L[10-20/1]-B[3-20/0.1]-E[1-10/0.1]-F[3-20/0.1]

SL-HWPP12-P[12-16/0.01]-Q[5-15/0.01]-L[12-24/1]-B[3-20/0.1]-E[1-10/0.1]-F[3-20/0.1]

SL-HWPP16-P[16-25/0.01]-Q[10-24/0.01]-L[16-32/1]-B[5-20/0.1]-E[1-10/0.1]-F[5-20/0.1]

SL-HWPP20-P[20-30/0.01]-Q[13-29/0.01]-L[20-40/1]-B[5-20/0.1]-E[1-10/0.1]-F[5-20/0.1]

SL-SWPM2-P[2-4/0.01]-Q[1-3/0.01]-L[2-6/1]-B[2-6/0.1]-E[1-3/0.1]-F[2-6/0.1]

SL-SWPM3-P[3-6/0.01]-Q[1-5/0.01]-L[3-6/1]-B[2-10/0.1]-E[1-5/0.1]-F[2-10/0.1]

SL-SWPM4-P[4-7/0.01]-Q[2-6/0.01]-L[4-8/1]-B[2-15/0.1]-E[1-8/0.1]-F[2-15/0.1]

SL-SWPM5-P[5-8/0.01]-Q[2-7/0.01]-L[5-10/1]-B[2-20/0.1]-E[1-10/0.1]-F[2-20/0.1]

表面処理

導入側外径 P

(mm)

取付側外径 D

(mm)

取付側公差

洗浄方法

(mm)

RoHS?

最小発注数量

[硬質クロムメッキ] 硬質クロムメッキ	2 ～ 4	2	m6	精密洗浄	2 ～ 6	1 ～ 3	2 ～ 6	2 ～ 6	1 ～ 3	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	3 ～ 6	3	m6	精密洗浄	2 ～ 10	1 ～ 5	2 ～ 10	3 ～ 6	1 ～ 5	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	4 ～ 7	4	m6	精密洗浄	2 ～ 15	1 ～ 8	2 ～ 15	4 ～ 8	2 ～ 6	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	5 ～ 8	5	m6	精密洗浄	2 ～ 20	1 ～ 10	2 ～ 20	5 ～ 10	2 ～ 7	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	6 ～ 10	6	m6	精密洗浄	2 ～ 20	1 ～ 10	2 ～ 20	6 ～ 12	2 ～ 9	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	8 ～ 13	8	m6	精密洗浄	2 ～ 20	1 ～ 10	2 ～ 20	8 ～ 16	3 ～ 12	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	10 ～ 15	10	m6	精密洗浄	3 ～ 20	1 ～ 10	3 ～ 20	10 ～ 20	3 ～ 14	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	12 ～ 16	12	m6	精密洗浄	3 ～ 20	1 ～ 10	3 ～ 20	12 ～ 24	5 ～ 15	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	2 ～ 4	2	p6	精密洗浄	2 ～ 6	1 ～ 3	2 ～ 6	2 ～ 6	1 ～ 3	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	3 ～ 6	3	p6	精密洗浄	2 ～ 10	1 ～ 5	2 ～ 10	3 ～ 6	1 ～ 5	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	4 ～ 7	4	p6	精密洗浄	2 ～ 15	1 ～ 8	2 ～ 15	4 ～ 8	2 ～ 6	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	5 ～ 8	5	p6	精密洗浄	2 ～ 20	1 ～ 10	2 ～ 20	5 ～ 10	2 ～ 7	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	6 ～ 10	6	p6	精密洗浄	2 ～ 20	1 ～ 10	2 ～ 20	6 ～ 12	2 ～ 9	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	8 ～ 13	8	p6	精密洗浄	2 ～ 20	1 ～ 10	2 ～ 20	8 ～ 16	3 ～ 12	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	10 ～ 15	10	p6	精密洗浄	3 ～ 20	1 ～ 10	3 ～ 20	10 ～ 20	3 ～ 14	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	12 ～ 16	12	p6	精密洗浄	3 ～ 20	1 ～ 10	3 ～ 20	12 ～ 24	5 ～ 15	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	16 ～ 25	16	p6	精密洗浄	5 ～ 20	1 ～ 10	5 ～ 20	16 ～ 32	10 ～ 24	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	20 ～ 30	20	p6	精密洗浄	5 ～ 20	1 ～ 10	5 ～ 20	20 ～ 40	13 ～ 29	10	1個
なし	2 ～ 4	2	m6	精密洗浄	2 ～ 6	1 ～ 3	2 ～ 6	2 ～ 6	1 ～ 3	10	1個
なし	3 ～ 6	3	m6	精密洗浄	2 ～ 10	1 ～ 5	2 ～ 10	3 ～ 6	1 ～ 5	10	1個
なし	4 ～ 7	4	m6	精密洗浄	2 ～ 15	1 ～ 8	2 ～ 15	4 ～ 8	2 ～ 6	10	1個
なし	5 ～ 8	5	m6	精密洗浄	2 ～ 20	1 ～ 10	2 ～ 20	5 ～ 10	2 ～ 7	10	1個
なし	6 ～ 10	6	m6	精密洗浄	2 ～ 20	1 ～ 10	2 ～ 20	6 ～ 12	2 ～ 9	10	1個
なし	8 ～ 13	8	m6	精密洗浄	2 ～ 20	1 ～ 10	2 ～ 20	8 ～ 16	3 ～ 12	10	1個
なし	10 ～ 15	10	m6	精密洗浄	3 ～ 20	1 ～ 10	3 ～ 20	10 ～ 20	3 ～ 14	10	1個
なし	12 ～ 16	12	m6	精密洗浄	3 ～ 20	1 ～ 10	3 ～ 20	12 ～ 24	5 ～ 15	10	1個
なし	16 ～ 25	16	m6	精密洗浄	5 ～ 20	1 ～ 10	5 ～ 20	16 ～ 32	10 ～ 24	10	1個
なし	20 ～ 30	20	m6	精密洗浄	5 ～ 20	1 ～ 10	5 ～ 20	20 ～ 40	13 ～ 29	10	1個
なし	2 ～ 4	2	m6	電解研磨＋精密洗浄	2 ～ 6	1 ～ 3	2 ～ 6	2 ～ 6	1 ～ 3	10	1個
なし	3 ～ 6	3	m6	電解研磨＋精密洗浄	2 ～ 10	1 ～ 5	2 ～ 10	3 ～ 6	1 ～ 5	10	1個
なし	4 ～ 7	4	m6	電解研磨＋精密洗浄	2 ～ 15	1 ～ 8	2 ～ 15	4 ～ 8	2 ～ 6	10	1個
なし	5 ～ 8	5	m6	電解研磨＋精密洗浄	2 ～ 20	1 ～ 10	2 ～ 20	5 ～ 10	2 ～ 7	10	1個
なし	6 ～ 10	6	m6	電解研磨＋精密洗浄	2 ～ 20	1 ～ 10	2 ～ 20	6 ～ 12	2 ～ 9	10	1個
なし	8 ～ 13	8	m6	電解研磨＋精密洗浄	2 ～ 20	1 ～ 10	2 ～ 20	8 ～ 16	3 ～ 12	10	1個
なし	10 ～ 15	10	m6	電解研磨＋精密洗浄	3 ～ 20	1 ～ 10	3 ～ 20	10 ～ 20	3 ～ 14	10	1個
なし	12 ～ 16	12	m6	電解研磨＋精密洗浄	3 ～ 20	1 ～ 10	3 ～ 20	12 ～ 24	5 ～ 15	10	1個
なし	16 ～ 25	16	m6	電解研磨＋精密洗浄	5 ～ 20	1 ～ 10	5 ～ 20	16 ～ 32	10 ～ 24	10	1個
なし	20 ～ 30	20	m6	電解研磨＋精密洗浄	5 ～ 20	1 ～ 10	5 ～ 20	20 ～ 40	13 ～ 29	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	2 ～ 4	2	m6	脱脂洗浄	2 ～ 6	1 ～ 3	2 ～ 6	2 ～ 6	1 ～ 3	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	3 ～ 6	3	m6	脱脂洗浄	2 ～ 10	1 ～ 5	2 ～ 10	3 ～ 6	1 ～ 5	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	4 ～ 7	4	m6	脱脂洗浄	2 ～ 15	1 ～ 8	2 ～ 15	4 ～ 8	2 ～ 6	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	5 ～ 8	5	m6	脱脂洗浄	2 ～ 20	1 ～ 10	2 ～ 20	5 ～ 10	2 ～ 7	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	6 ～ 10	6	m6	脱脂洗浄	2 ～ 20	1 ～ 10	2 ～ 20	6 ～ 12	2 ～ 9	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	8 ～ 13	8	m6	脱脂洗浄	2 ～ 20	1 ～ 10	2 ～ 20	8 ～ 16	3 ～ 12	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	10 ～ 15	10	m6	脱脂洗浄	3 ～ 20	1 ～ 10	3 ～ 20	10 ～ 20	3 ～ 14	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	12 ～ 16	12	m6	脱脂洗浄	3 ～ 20	1 ～ 10	3 ～ 20	12 ～ 24	5 ～ 15	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	2 ～ 4	2	p6	脱脂洗浄	2 ～ 6	1 ～ 3	2 ～ 6	2 ～ 6	1 ～ 3	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	3 ～ 6	3	p6	脱脂洗浄	2 ～ 10	1 ～ 5	2 ～ 10	3 ～ 6	1 ～ 5	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	4 ～ 7	4	p6	脱脂洗浄	2 ～ 15	1 ～ 8	2 ～ 15	4 ～ 8	2 ～ 6	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	5 ～ 8	5	p6	脱脂洗浄	2 ～ 20	1 ～ 10	2 ～ 20	5 ～ 10	2 ～ 7	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	6 ～ 10	6	p6	脱脂洗浄	2 ～ 20	1 ～ 10	2 ～ 20	6 ～ 12	2 ～ 9	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	8 ～ 13	8	p6	脱脂洗浄	2 ～ 20	1 ～ 10	2 ～ 20	8 ～ 16	3 ～ 12	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	10 ～ 15	10	p6	脱脂洗浄	3 ～ 20	1 ～ 10	3 ～ 20	10 ～ 20	3 ～ 14	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	12 ～ 16	12	p6	脱脂洗浄	3 ～ 20	1 ～ 10	3 ～ 20	12 ～ 24	5 ～ 15	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	16 ～ 25	16	p6	脱脂洗浄	5 ～ 20	1 ～ 10	5 ～ 20	16 ～ 32	10 ～ 24	10	1個
[硬質クロムメッキ] 硬質クロムメッキ	20 ～ 30	20	p6	脱脂洗浄	5 ～ 20	1 ～ 10	5 ～ 20	20 ～ 40	13 ～ 29	10	1個
なし	2 ～ 4	2	m6	脱脂洗浄	2 ～ 6	1 ～ 3	2 ～ 6	2 ～ 6	1 ～ 3	10	1個
なし	3 ～ 6	3	m6	脱脂洗浄	2 ～ 10	1 ～ 5	2 ～ 10	3 ～ 6	1 ～ 5	10	1個
なし	4 ～ 7	4	m6	脱脂洗浄	2 ～ 15	1 ～ 8	2 ～ 15	4 ～ 8	2 ～ 6	10	1個
なし	5 ～ 8	5	m6	脱脂洗浄	2 ～ 20	1 ～ 10	2 ～ 20	5 ～ 10	2 ～ 7	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	HWPM2
- ( - )	6日目	HWPM3
- ( - )	6日目	HWPM4
- ( - )	6日目	HWPM5
- ( - )	6日目	HWPM6
- ( - )	6日目	HWPM8
- ( - )	6日目	HWPM10
- ( - )	6日目	HWPM12
- ( - )	6日目	HWPP2
- ( - )	6日目	HWPP3
- ( - )	6日目	HWPP4
- ( - )	6日目	HWPP5
- ( - )	6日目	HWPP6
- ( - )	6日目	HWPP8
- ( - )	6日目	HWPP10
- ( - )	6日目	HWPP12
- ( - )	6日目	HWPP16
- ( - )	6日目	HWPP20
- ( - )	5日目	SWPM2
- ( - )	5日目	SWPM3
- ( - )	5日目	SWPM4
- ( - )	5日目	SWPM5
- ( - )	5日目	SWPM6
- ( - )	5日目	SWPM8
- ( - )	5日目	SWPM10
- ( - )	5日目	SWPM12
- ( - )	5日目	SWPM16
- ( - )	5日目	SWPM20
- ( - )	5日目	SWPM2
- ( - )	5日目	SWPM3
- ( - )	5日目	SWPM4
- ( - )	5日目	SWPM5
- ( - )	5日目	SWPM6
- ( - )	5日目	SWPM8
- ( - )	5日目	SWPM10
- ( - )	5日目	SWPM12
- ( - )	5日目	SWPM16
- ( - )	5日目	SWPM20
- ( - )	6日目	HWPM2
- ( - )	6日目	HWPM3
- ( - )	6日目	HWPM4
- ( - )	6日目	HWPM5
- ( - )	6日目	HWPM6
- ( - )	6日目	HWPM8
- ( - )	6日目	HWPM10
- ( - )	6日目	HWPM12
- ( - )	6日目	HWPP2
- ( - )	6日目	HWPP3
- ( - )	6日目	HWPP4
- ( - )	6日目	HWPP5
- ( - )	6日目	HWPP6
- ( - )	6日目	HWPP8
- ( - )	6日目	HWPP10
- ( - )	6日目	HWPP12
- ( - )	6日目	HWPP16
- ( - )	6日目	HWPP20
- ( - )	5日目	SWPM2
- ( - )	5日目	SWPM3
- ( - )	5日目	SWPM4
- ( - )	5日目	SWPM5

基本情報
納期・価格
概要・仕様

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】異なる穴径のワークの位置決めをしたい時に適しています。圧入での取り付けとなります。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

型式		￥基準単価
Type	D	SUS304			SUS304 硬質クロムメッキ
Type	D	SL-SWPM	SH-SWPM	SHD-SWPM	SL-HWPM SL-HWPP	SH-HWPM SH-HWPP
D公差m6 SL-SWPM SH-SWPM SHD-SWPM SL-HWPM SH-HWPM D公差p6 SL-HWPP SH-HWPP	2	2,470	2,870	3,110	2,900	3,300
	3	2,590	2,990	3,230	2,990	3,390
	4	2,750	3,150	3,390	3,180	3,580
	5	2,910	3,310	3,550	3,350	3,750
	6	3,030	3,430	3,670	3,500	3,900
	8	3,130	3,530	3,770	3,620	4,020
	10	3,250	3,650	3,890	3,730	4,130
	12	3,350	3,750	3,990	3,860	4,260
	16	4,350	4,750	4,990	5,050	5,450
	20	5,300	5,700	5,940	6,210	6,610

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜19	20〜34	35〜49	50〜100	101～
値引率	基準単価	5%	10%	23%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●SUS304

日目出荷

[ NG ]ストーク適用不可

●SUS304 硬質クロムメッキ

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

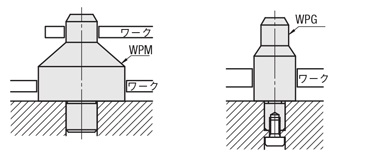

異なる穴径に1本で対応できます。
(段取り替え回数削減の目的でも
ご使用いただけます。)

細径（Q寸法）を導入部として
利用することができます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピン　二段タイプ　－圧入－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピン　二段タイプ　－圧入－	位置決めピン　二段タイプ　－圧入－	【クリーン洗浄品】位置決めピン　二段タイプ　－めねじ－	位置決めピン　二段タイプ　－めねじ－	【クリーン洗浄品】位置決めピン　大頭フラットタイプ　－圧入－	【クリーン洗浄品】位置決めピン　小頭フラットタイプ　－圧入－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目〜	2日目〜	5日目〜	2日目〜	3日目〜	3日目〜
特性・用途	クリーン洗浄	-	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄
材質	ステンレス	-	ステンレス	-	-	-
詳細材質	SUS304	-	SUS304	-	-	-
基本形状	2段付	2段付	2段付	2段付	大頭	小頭
導入側先端形状	丸	丸	丸	丸	丸	丸

よく一緒に購入される商品

ミスミ
【クリーン洗浄品】シャフト　片端めねじタ…0
通常価格(税別) : -
通常出荷日 : 5日目～
ミスミ
位置決めピン高耐食ステンレス（55・3…4.5
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
位置決めピン　大頭テーパタイプ　－圧入－4.7
通常価格(税別) : 340円-
通常出荷日 : 在庫品1日目～
当日出荷可能

位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

表面処理

導入側外径 P(mm)

取付側外径 D(mm)

取付側公差

洗浄方法

B(mm)

E(mm)

F(mm)

L(mm)

Q(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】位置決めピン 二段タイプ －圧入－

外形図・規格表

規格表

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

概要・仕様

使用例

この商品を見た人は、こんな商品も見ています

最近見た商品

位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】位置決めピン　二段タイプ　－圧入－
