【クリーン洗浄品】位置決めピン横当て対応タイプ　－圧入－

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

特性・用途
クリーン洗浄
材質
ステンレス
詳細材質
SUS304
基本形状
大頭
導入側先端形状
丸
導入側先端タイプ
フラット
導入側仕様
なし
取付側形状
ストレート（圧入）
表面処理
なし
熱処理
なし
導入側外径公差
0/-0.01
取付側公差
m6
材質証明書
対象
材質証明書：材質
SUS304

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が21型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

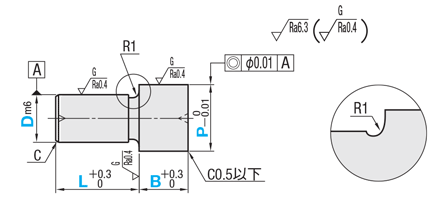

●圧入研磨逃げ溝

Type	[ M ]材質	洗浄方法
圧入	[ M ]材質	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SFPYT	SUS304	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SFPYT		精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-SFPYT		電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	P	−	L	−	B
SL-SFPYT10	−	P15.00	−	L15	−	B10.0
SH-SFPYT12	−	P16.00	−	L15	−	B15.0
SHD-SFPYT16	−	P20.00	−	L20	−	B15.0

■圧入

型式			P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C
Type	D	D寸公差m6
SL-SFPYT SH-SFPYT SHD-SFPYT	6	＋0.012 ＋0.004	10.00〜13.00	6〜12	2.0〜15.0	1

	8	＋0.015 ＋0.006	12.00〜15.00	8〜16	3.0〜20.0	1.5

	10	＋0.015 ＋0.006	14.00〜16.00	10〜20	3.0〜30.0	2

	12	＋0.018 ＋0.007	16.00〜18.00	12〜24	5.0〜30.0	2

	13	＋0.018 ＋0.007	17.00〜20.00	13〜26	5.0〜30.0	2

	16	＋0.018 ＋0.007	20.00〜25.00	16〜32	5.0〜35.0	3

	20	＋0.021 ＋0.008	24.00〜30.00	20〜40	5.0〜40.0	3

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
（TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-SFPYT6-P[10-13/0.01]-L[6-12/1]-B[2-15/0.1]

SH-SFPYT8-P[12-15/0.01]-L[8-16/1]-B[3-20/0.1]

SH-SFPYT10-P[14-16/0.01]-L[10-20/1]-B[3-30/0.1]

SH-SFPYT12-P[16-18/0.01]-L[12-24/1]-B[5-30/0.1]

SH-SFPYT13-P[17-20/0.01]-L[13-26/1]-B[5-30/0.1]

SH-SFPYT16-P[20-25/0.01]-L[16-32/1]-B[5-35/0.1]

SH-SFPYT20-P[24-30/0.01]-L[20-40/1]-B[5-40/0.1]

SHD-SFPYT6-P[10-13/0.01]-L[6-12/1]-B[2-15/0.1]

SHD-SFPYT8-P[12-15/0.01]-L[8-16/1]-B[3-20/0.1]

SHD-SFPYT10-P[14-16/0.01]-L[10-20/1]-B[3-30/0.1]

SHD-SFPYT12-P[16-18/0.01]-L[12-24/1]-B[5-30/0.1]

SHD-SFPYT13-P[17-20/0.01]-L[13-26/1]-B[5-30/0.1]

SHD-SFPYT16-P[20-25/0.01]-L[16-32/1]-B[5-35/0.1]

SHD-SFPYT20-P[24-30/0.01]-L[20-40/1]-B[5-40/0.1]

SL-SFPYT6-P[10-13/0.01]-L[6-12/1]-B[2-15/0.1]

SL-SFPYT8-P[12-15/0.01]-L[8-16/1]-B[3-20/0.1]

SL-SFPYT10-P[14-16/0.01]-L[10-20/1]-B[3-30/0.1]

SL-SFPYT12-P[16-18/0.01]-L[12-24/1]-B[5-30/0.1]

SL-SFPYT13-P[17-20/0.01]-L[13-26/1]-B[5-30/0.1]

SL-SFPYT16-P[20-25/0.01]-L[16-32/1]-B[5-35/0.1]

SL-SFPYT20-P[24-30/0.01]-L[20-40/1]-B[5-40/0.1]

導入側外径 P

(mm)

取付側外径 D

(mm)

洗浄方法

(mm)

RoHS?

最小発注数量

10 ～ 13	6	精密洗浄	2 ～ 15	6 ～ 12	10	1個
12 ～ 15	8	精密洗浄	3 ～ 20	8 ～ 16	10	1個
14 ～ 16	10	精密洗浄	3 ～ 30	10 ～ 20	10	1個
16 ～ 18	12	精密洗浄	5 ～ 30	12 ～ 24	10	1個
17 ～ 20	13	精密洗浄	5 ～ 30	13 ～ 26	10	1個
20 ～ 25	16	精密洗浄	5 ～ 35	16 ～ 32	10	1個
24 ～ 30	20	精密洗浄	5 ～ 40	20 ～ 40	10	1個
10 ～ 13	6	電解研磨＋精密洗浄	2 ～ 15	6 ～ 12	10	1個
12 ～ 15	8	電解研磨＋精密洗浄	3 ～ 20	8 ～ 16	10	1個
14 ～ 16	10	電解研磨＋精密洗浄	3 ～ 30	10 ～ 20	10	1個
16 ～ 18	12	電解研磨＋精密洗浄	5 ～ 30	12 ～ 24	10	1個
17 ～ 20	13	電解研磨＋精密洗浄	5 ～ 30	13 ～ 26	10	1個
20 ～ 25	16	電解研磨＋精密洗浄	5 ～ 35	16 ～ 32	10	1個
24 ～ 30	20	電解研磨＋精密洗浄	5 ～ 40	20 ～ 40	10	1個
10 ～ 13	6	脱脂洗浄	2 ～ 15	6 ～ 12	10	1個
12 ～ 15	8	脱脂洗浄	3 ～ 20	8 ～ 16	10	1個
14 ～ 16	10	脱脂洗浄	3 ～ 30	10 ～ 20	10	1個
16 ～ 18	12	脱脂洗浄	5 ～ 30	12 ～ 24	10	1個
17 ～ 20	13	脱脂洗浄	5 ～ 30	13 ～ 26	10	1個
20 ～ 25	16	脱脂洗浄	5 ～ 35	16 ～ 32	10	1個
24 ～ 30	20	脱脂洗浄	5 ～ 40	20 ～ 40	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

横方向からの荷重加わるシーンを想定して研磨逃げ溝形状を変更し、折損しにくい形状でご用意しました。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

■圧入

型式		￥基準単価
Type	D	SL-SFPYT	SH-SFPYT	SHD-SFPYT
SL-SFPYT SH-SFPYT SHD-SFPYT	6	2,460	2,910	3,180
	8	2,540	2,990	3,260
	10	2,620	3,070	3,340
	12	2,630	3,080	3,350
	13	2,780	3,230	3,500
	16	3,240	3,690	3,960
	20	3,400	3,850	4,120

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜19	20〜34	35〜49	50〜100	101～
値引率	基準単価	5%	10%	23%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
