【クリーン洗浄品】プレート付丸棒取手

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

今見ている商品の標準品

クリーン洗浄不要な場合

ミスミ

丸棒取手　台座プレート付タイプ

4.5

通常価格(税別)： 693円 (税込価格：762円)

通常出荷日：在庫品1日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
本体種類
標準形
面付形種類
U字形
形状
ストレート
取付方法
外止め
材質
ステンレス
取付高さ【範囲選択】 (mm)
45.1～50
全高 (mm)
42
グリップ断面形状
丸形
グリップ太さ【範囲選択】 (mm)
10～10.9
グリップ太さ (mm)
10
付加機能
その他
詳細材質
SUS304
表面処理
バフ研磨
材質証明書
対象
材質証明書：材質
本体：SUS304|台座：SUS304|ねじ：SUS304相当
材質証明書：表面処理
バフ研磨

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が16型番あります。

外形図・規格表
型番リスト
詳細情報

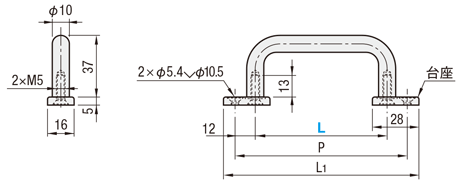

外形図・規格表

[ ! ]取手本体から台座部を取り外した状態で出荷しています。

Type	[ M ]材質	[ S ]表面処理	[ A ]付属品		洗浄方法
			台座	ねじ	洗浄方法	洗浄環境	梱包形態	梱包環境
			[ M ]材質	[ M ]材質
SH-UWANSG	SUS304	バフ研磨	SUS304	SUS304相当2本	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-UWANSG					電解研磨＋精密洗浄

[！]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[！]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

SH-UWANSG200

型式		P	L₁	許容荷重 (N)	￥基準単価
Type	L	P	L₁	許容荷重 (N)	SH-UWANSG	SHD-UWANSG
SH-UWANSG SHD-UWANSG	80	104	119.5	2000	2,120	2,360
	100	124	139.5		2,130	2,370
	110	134	149.5		2,140	2,380
	120	144	159.5		2,150	2,390
	125	149	164.5		2,160	2,400
	160	184	199.5		2,220	2,460
	200	224	239.5		2,300	2,540
	250	274	289.5		2,340	2,580

製品仕様

■表面処理詳細

名称	層厚さ（μm）	処理できる材質	使用例	目的・特長	備考	Type
名称	層厚さ（μm）	処理できる材質	使用例	目的・特長	備考	Type
バフ研磨	-	-	-	-	-	UWANSG

その他の表面処理についてはこちら

注意事項

許容荷重は垂直に引っ張る方向の荷重になり実測値となります。

※参考値になるため目安としてご活用ください。

締め付けトルクは設定していません。
部品精度（直角度）については設定していません。

規格外品サービスのご案内

■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・モータ変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
https://meviy.misumi-ec.com/fa/2d/
※回答までに土日・祝日含まず2～7日営業日をいただいております。
製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

特性・用途

取付ピッチ【範囲選択】

(mm)

取付ピッチ

(mm)

洗浄方法

RoHS?

最小発注数量

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	～100	80	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	～100	100	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	101～150	110	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	101～150	120	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	101～150	125	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	151～200	160	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	151～200	200	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	201～300	250	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	～100	80	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	～100	100	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	101～150	110	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	101～150	120	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	101～150	125	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	151～200	160	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	151～200	200	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	201～300	250	電解研磨＋精密洗浄	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	3日目	UWANSG80
- ( - )	3日目	UWANSG100
- ( - )	3日目	UWANSG110
- ( - )	3日目	UWANSG120
- ( - )	3日目	UWANSG125
- ( - )	3日目	UWANSG160
- ( - )	3日目	UWANSG200
- ( - )	3日目	UWANSG250
- ( - )	3日目	UWANSG80
- ( - )	3日目	UWANSG100
- ( - )	3日目	UWANSG110
- ( - )	3日目	UWANSG120
- ( - )	3日目	UWANSG125
- ( - )	3日目	UWANSG160
- ( - )	3日目	UWANSG200
- ( - )	3日目	UWANSG250

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】・専用の座金プレートが付属しており取り付け易い取手です

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜9	10〜14	15〜50	51～
値引率	基準単価	5%	10%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
