丸棒取手 座金付タイプ
未確定：候補が288型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

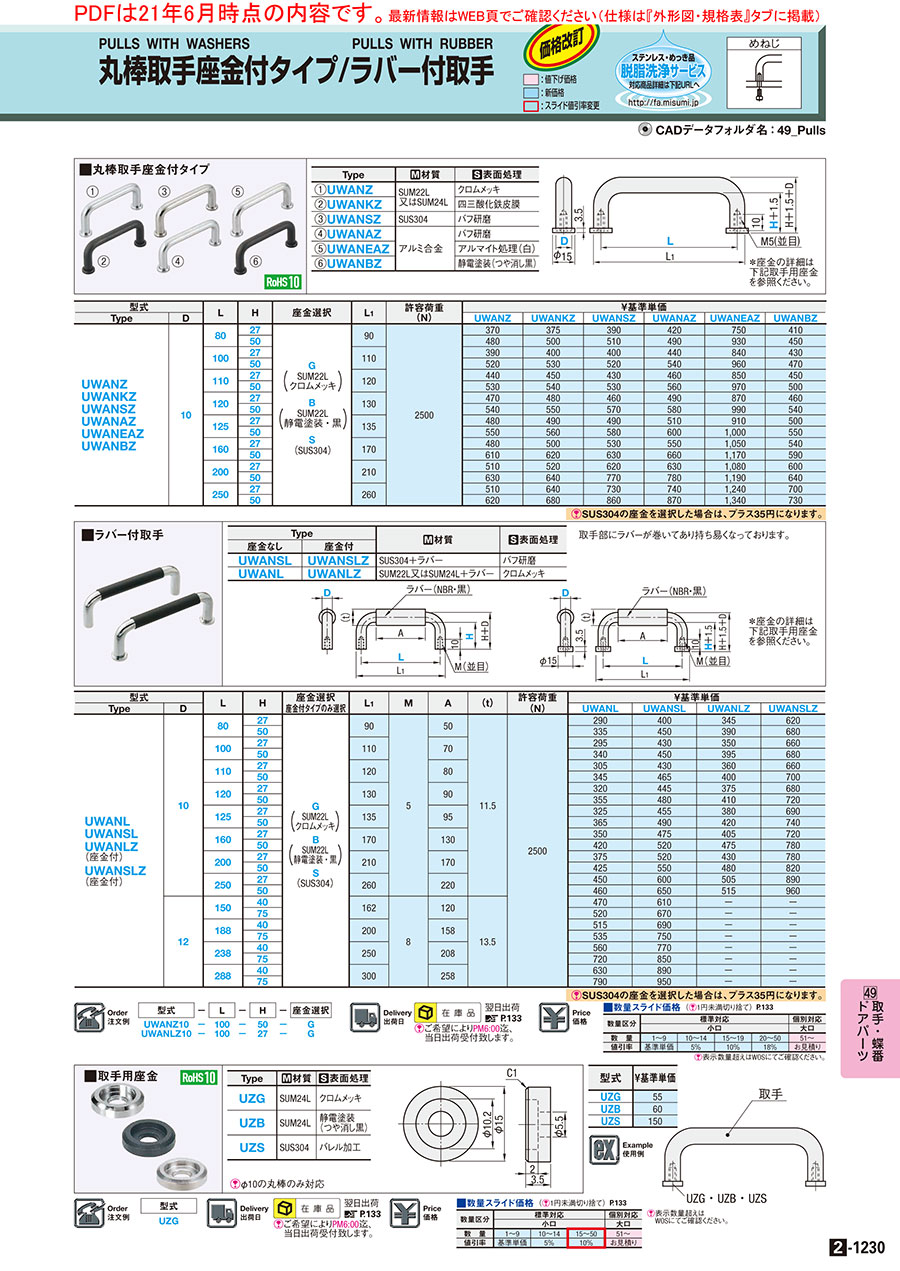

外形図・規格表
[ ! ]取付ねじM5は並目です。
[ ! ]取付ねじM5は並目です。
| Type | [ M ]材質 | [ S ]表面処理 |
| UWANZ | SUM22L | クロムメッキ |
| UWANKZ | 四三酸化鉄皮膜 | |
| UWANSZ | SUS304 | バフ研磨 |
| UWANAZ | アルミ合金 | バフ研磨 |
| UWANEAZ | アルマイト処理(白) | |
| UWANBZ | 焼付塗装(黒) |
規格表
| 型式 | − | L | − | H | − | 座金選択 |
| UWANZ10 | − | 100 | − | 50 | − | G |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]SUS304の座金を選択した場合は、プラス35円になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | H | 座金選択 | L1 | 許容荷重 (N) | ￥基準単価 | ||||||
| Type | D | UWANZ | UWANKZ | UWANSZ | UWANAZ | UWANEAZ | UWANBZ | |||||
| UWANZ UWANKZ UWANSZ UWANAZ UWANEAZ UWANBZ | 10 | 80 | 27 | G (SUM22L クロムメッキ) B (SUM22L 静電塗装・黒) S (SUS304) | 90 | 2500 | 389 | 394 | 410 | 441 | 788 | 431 |
| 50 | 504 | 525 | 536 | 515 | 977 | 473 | ||||||
| 100 | 27 | 110 | 410 | 420 | 420 | 462 | 882 | 452 | ||||
| 50 | 546 | 557 | 546 | 567 | 1,008 | 494 | ||||||
| 110 | 27 | 120 | 462 | 473 | 452 | 483 | 893 | 473 | ||||
| 50 | 557 | 567 | 557 | 588 | 1,019 | 525 | ||||||
| 120 | 27 | 130 | 494 | 504 | 483 | 515 | 914 | 483 | ||||
| 50 | 567 | 578 | 599 | 609 | 1,040 | 567 | ||||||
| 125 | 27 | 135 | 504 | 515 | 515 | 536 | 956 | 525 | ||||
| 50 | 578 | 588 | 609 | 630 | 1,050 | 578 | ||||||
| 160 | 27 | 170 | 504 | 525 | 557 | 578 | 1,103 | 567 | ||||
| 50 | 641 | 651 | 662 | 693 | 1,229 | 620 | ||||||
| 200 | 27 | 210 | 536 | 546 | 651 | 662 | 1,134 | 630 | ||||
| 50 | 662 | 672 | 809 | 819 | 1,250 | 672 | ||||||
| 250 | 27 | 260 | 536 | 672 | 767 | 777 | 1,302 | 735 | ||||
| 50 | 651 | 714 | 903 | 914 | 1,407 | 767 | ||||||
製品仕様
■表面処理詳細
| 名称 | 層厚さ （μm） | 処理できる材質 | 使用例 | 目的・特長 | 備考 | Type |
|---|---|---|---|---|---|---|
| クロムメッキ | - | 鉄鋼 銅 黄銅 | - | 光沢ある外観 耐食性良好 クロムメッキ同士の摺動は焼付きやすい | 必要に応じ、ニッケルの下地メッキをする 深い凹みは不可 | UWANZ |
| 四三酸化鉄皮膜 | - | 鉄鋼 | ボルト ナット 計測器 | 塗装下地 外観（光沢あり） タフトライドより錆びやすい | 四三酸化鉄（黒色）を生成させる | UWANKZ |
| アルマイト（白色） | 3～5 | アルミ合金 | - | 防食性、耐摩耗性 電気伝導性がない | 表面に堅い酸化皮膜を生成させ、酸化皮膜の細孔を利用して着色する着色アルマイトがある | UWANEAZ |
| バフ研磨 | - | - | - | - | - | UWANSZ,UWANAZ |
| 焼付塗装（黒） | - | - | - | - | - | UWANBZ |
その他の表面処理については こちら
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 |
|
|
|
関連商品
| 商品名 | 丸棒取手 座金付タイプ | 丸棒取手 寸法固定タイプ | 丸棒取手 おねじタイプ | 丸棒取手 L・H寸指定タイプ | プレート付丸棒取手 | アングル取手 標準タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| U字形種類 | 丸棒取手 | 丸棒取手 | 丸棒取手 | 丸棒取手 | プレート付丸棒取手 | アングル取手 |
| 取付方法 | めねじ | めねじ | おねじ | めねじ | 外止め | めねじ |
取手全商品リストは こちら
注意事項
- 許容荷重は垂直に引っ張る方向の荷重になり実測値となります。
※参考値になるため目安としてご活用ください。
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
557円 ( 613円 ) | 在庫品1日目当日出荷可能 |
|
557円 ( 613円 ) | 在庫品1日目当日出荷可能 |
|
662円 ( 728円 ) | 在庫品1日目当日出荷可能 |
|
652円 ( 717円 ) | 在庫品1日目当日出荷可能 |
|
684円 ( 752円 ) | 在庫品1日目当日出荷可能 |
|
809円 ( 890円 ) | 在庫品1日目当日出荷可能 |
|
584円 ( 642円 ) | 在庫品1日目当日出荷可能 |
|
584円 ( 642円 ) | 在庫品1日目当日出荷可能 |
|
681円 ( 749円 ) | 在庫品1日目当日出荷可能 |
|
750円 ( 825円 ) | 在庫品1日目当日出荷可能 |
|
745円 ( 820円 ) | 在庫品1日目当日出荷可能 |
|
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
|
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
|
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
|
706円 ( 777円 ) | 在庫品1日目当日出荷可能 |
|
744円 ( 818円 ) | 在庫品1日目当日出荷可能 |
|
784円 ( 862円 ) | 在庫品1日目当日出荷可能 |
|
909円 ( 1,000円 ) | 在庫品1日目当日出荷可能 |
|
652円 ( 717円 ) | 在庫品1日目当日出荷可能 |
|
652円 ( 717円 ) | 在庫品1日目当日出荷可能 |
|
699円 ( 769円 ) | 在庫品1日目当日出荷可能 |
|
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
|
784円 ( 862円 ) | 在庫品1日目当日出荷可能 |
|
909円 ( 1,000円 ) | 在庫品1日目当日出荷可能 |
|
678円 ( 746円 ) | 在庫品1日目当日出荷可能 |
|
678円 ( 746円 ) | 在庫品1日目当日出荷可能 |
|
722円 ( 794円 ) | 在庫品1日目当日出荷可能 |
|
802円 ( 882円 ) | 在庫品1日目当日出荷可能 |
|
796円 ( 876円 ) | 在庫品1日目当日出荷可能 |
|
922円 ( 1,014円 ) | 在庫品1日目当日出荷可能 |
|
731円 ( 804円 ) | 在庫品1日目当日出荷可能 |
|
731円 ( 804円 ) | 在庫品1日目当日出荷可能 |
|
787円 ( 866円 ) | 在庫品1日目当日出荷可能 |
|
876円 ( 964円 ) | 在庫品1日目当日出荷可能 |
|
876円 ( 964円 ) | 在庫品1日目当日出荷可能 |
|
961円 ( 1,057円 ) | 在庫品1日目当日出荷可能 |
|
837円 ( 921円 ) | 在庫品1日目当日出荷可能 |
|
837円 ( 921円 ) | 在庫品1日目当日出荷可能 |
|
882円 ( 970円 ) | 在庫品1日目当日出荷可能 |
|
1,036円 ( 1,140円 ) | 在庫品1日目当日出荷可能 |
|
1,036円 ( 1,140円 ) | 在庫品1日目当日出荷可能 |
|
1,079円 ( 1,187円 ) | 在庫品1日目当日出荷可能 |
|
983円 ( 1,081円 ) | 在庫品1日目当日出荷可能 |
|
983円 ( 1,081円 ) | 在庫品1日目当日出荷可能 |
|
1,026円 ( 1,129円 ) | 在庫品1日目当日出荷可能 |
|
1,155円 ( 1,271円 ) | 在庫品1日目当日出荷可能 |
|
1,155円 ( 1,271円 ) | 在庫品1日目当日出荷可能 |
|
1,200円 ( 1,320円 ) | 在庫品1日目当日出荷可能 |
|
545円 ( 600円 ) | 在庫品1日目当日出荷可能 |
- |
545円 ( 600円 ) | 在庫品1日目当日出荷可能 |
- |
589円 ( 648円 ) | 在庫品1日目当日出荷可能 |
- |
618円 ( 680円 ) | 在庫品1日目当日出荷可能 |
- |
612円 ( 673円 ) | 在庫品1日目当日出荷可能 |
- |
642円 ( 706円 ) | 在庫品1日目当日出荷可能 |
- |
571円 ( 628円 ) | 在庫品1日目当日出荷可能 |
- |
571円 ( 628円 ) | 在庫品1日目当日出荷可能 |
- |
656円 ( 722円 ) | 在庫品1日目当日出荷可能 |
- |
631円 ( 694円 ) | 在庫品1日目当日出荷可能 |
- |
625円 ( 688円 ) | 在庫品1日目当日出荷可能 |
- |
669円 ( 736円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
【特長】汎用的な丸棒取手に座金を併用する取手で、見栄えよく取付できます。また、取手材質は3タイプ、座金材質も3タイプから選定可能です。
ご注意
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
