【クリーン洗浄品】丸棒取手　寸法固定タイプ

精密洗浄
数量スライド割引
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】アングル取手　台座付属タイプ

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】外付丸棒グリップタイプ取手

通常出荷日：3 日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

本体種類
標準形
面付形種類
U字形
形状
ストレート
取付方法
めねじ
グリップ断面形状
丸形
許容荷重 (N)
2500
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が270型番あります。

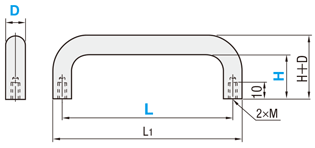

外形図・規格表
型番リスト
詳細情報

外形図・規格表

[ ! ]端面フライスタイプは取付面にフライス加工しております。
[ ! ]取付ねじMは並面です。

Type		[ M ]材質	[ S ]表面処理	洗浄方法
ノ−マルタイプ	端面フライスタイプ	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-UWANS	SL-UWANSHM	SUS304	バフ研磨	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-UWANS	SH-UWANSHM			精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-UWANS	SHD-UWANSHM			電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-UWANA	-	アルミ合金	バフ研磨	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-UWANA	-			精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-UWANA	-			電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-UWANEA	-		アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-UWANEA	-		アルマイト処理(白)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-UWAN	SL-UWANHM	SS400	クロムメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-UWAN	SH-UWANHM	SS400	クロムメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]端面フライスタイプは取付面にフライス加工しております。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	L	−	H
SL-UWANS10	−	80	−	50
SH-UWANSHM10	−	200	−	27

型式		L	H	L₁	M	許容荷重
Type	D					(N)
	10	80	27	90	5	2500
			50
		100	27	110
			50
		110	27	120
SL-UWANS			30		6
SH-UWANS			50		5
SHD-UWANS		120	27	130
SL-UWANA			30		6
SH-UWANA			50		5
SHD-UWANA		125	27	135
SL-UWANEA			50
SH-UWANEA		160	27	170
SL-UWAN			50
SH-UWAN		200	27	210
			50
(端面フライスタイプ)		250	27	260
SL-UWANSHM			50
SH-UWANSHM	12	150	40	162	8
SHD-UWANSHM			75
SL-UWANHM		188	40	200
SH-UWANHM			75
		238	40	250
			75
		288	40	300
			75

[ ! ]H寸指定なしの場合は、D10のときはH27、D12のときはH40になります。
・取付ボルトは付属しておりません。下記関連部品を参照ください。

D	L	H	￥基準単価
D	L	H	SL-UWANS	SH-UWANS	SHD-UWANS	SL-UWANSHM	SH-UWANSHM	SHD-UWANSHM	SL-UWANA	SH-UWANA	SHD-UWANA	SL-UWANEA	SH-UWANEA	SL-UWAN	SH-UWAN	SL-UWANHM	SH-UWANHM
10	80	27	850	1,100	1,250	1,190	1,440	1,590	930	1,180	1,330	1,140	1,390	840	1,040	960	1,170
	80	50	980	1,230	1,380	1,260	1,510	1,660	1,040	1,290	1,440	1,230	1,480	1,000	1,200	1,060	1,270
	100	27	860	1,110	1,260	1,230	1,480	1,630	950	1,200	1,350	1,160	1,410	880	834	970	1,190
	100	50	1,020	1,270	1,420	1,300	1,550	1,700	1,090	1,340	1,490	1,260	1,510	1,050	993	1,070	1,290
	110	27	940	1,190	1,340	1,240	1,490	1,640	970	1,220	1,370	1,170	1,420	960	911	990	1,190
		30	960	1,210	1,360	－	－	－	－	－	－	－	－	－	－	－	－
		50	1,050	1,300	1,450	1,310	1,560	1,710	1,130	1,380	1,530	1,270	1,520	1,070	1,250	1,090	1,210
	120	27	970	1,220	1,370	1,270	1,520	1,670	970	1,220	1,370	1,210	1,460	970	1,160	1,010
		30	970	1,220	1,370	－	－	－	－	－	－	－	－	－	－	－	－
		50	1,080	1,330	1,480	1,340	1,590	1,740	1,130	1,380	1,530	1,310	1,560	1,110	1,310	1,100	1,300
	125	27	980	1,230	1,380	1,270	1,520	1,670	970	1,220	1,370	1,220	1,470	980	1,180	1,020	1,220
	125	50	1,110	1,360	1,510	1,350	1,600	1,750	1,140	1,390	1,540	1,320	1,570	1,120	1,320	1,110	1,310
	160	27	1,020	1,270	1,420	1,310	1,560	1,710	1,050	1,300	1,450	1,340	1,590	1,040	1,240	1,090	1,290
	160	50	1,140	1,390	1,540	1,380	1,630	1,780	1,170	1,420	1,570	1,440	1,690	1,160	1,360	1,190	1,390
	200	27	1,120	1,370	1,520	1,410	1,660	1,810	1,070	1,320	1,470	1,370	1,620	1,070	1,270	1,130	1,330
	200	50	1,330	1,580	1,730	1,470	1,720	1,870	1,200	1,450	1,600	1,460	1,710	1,210	1,410	1,250	1,450
	250	27	1,280	1,530	1,680	1,530	1,780	1,930	1,240	1,490	1,640	1,490	1,740	1,090	1,290	1,170	1,370
	250	50	1,370	1,620	1,770	1,640	1,890	2,040	1,320	1,570	1,720	1,580	1,830	1,220	1,420	1,310	1,510
12	150	40	1,170	1,420	1,570	1,510	1,760	1,910	1,210	1,460	1,610	1,430	1,680	1,180	1,380	1,290	1,490
	150	75	1,260	1,510	1,660	1,630	1,880	2,030	1,360	1,610	1,760	1,520	1,770	1,250	1,450	1,350	1,550
	188	40	1,260	1,510	1,660	1,640	1,890	2,040	1,280	1,530	1,680	1,490	1,740	1,200	1,400	1,320	1,520
	188	75	1,370	1,620	1,770	1,750	2,000	2,150	1,430	1,680	1,830	1,580	1,830	1,260	1,460	1,380	1,580
	238	40	1,370	1,620	1,770	1,780	2,030	2,180	1,370	1,620	1,770	1,680	1,930	1,280	1,480	1,430	1,630
	238	75	1,490	1,740	1,890	1,830	2,080	2,230	1,500	1,750	1,900	1,790	2,040	1,340	1,540	1,630	1,830
	288	40	1,530	1,780	1,930	1,980	2,230	2,380	1,460	1,710	1,860	1,800	2,050	1,330	1,530	1,510	1,710
	288	75	1,600	1,850	2,000	2,060	2,310	2,460	1,600	1,850	2,000	1,900	2,150	1,430	1,630	1,740	1,940

選定サポート情報

取手の取付方法種類

おねじ	めねじ	外止め	埋め込み

*取手全商品リストはこちら

注意・禁止事項

許容荷重は垂直に引っ張る方向の荷重になり実測値となります。

※参考値になるため目安としてご活用ください。

アルミ合金の材質は、「A6063S」となります。
締め付けトルクは設定していません。
部品精度（直角度）については設定していません。
外形図のType「ノーマルタイプ」は加工なしを意味しています。
端面フライスタイプは取付相手への密着度が増します。

技術情報

■表面処理詳細

名称	層厚さ（μm）	処理できる材質	使用例	目的・特長	備考	Type
名称	層厚さ（μm）	処理できる材質	使用例	目的・特長	備考	ノーマルタイプ（加工なし）	端面フライスタイプ
バフ研磨	-		-	-	-	UWANS、 UWANA	UWANSHM
アルマイト（白色）	3～5	アルミ合金	-	防食性、耐摩耗性電気伝導性がない	表面に堅い酸化皮膜を生成させ、酸化皮膜の細孔を利用して着色する着色アルマイトがある	UWANEA	-
クロムメッキ	-	鉄鋼銅黄銅	-	光沢ある外観耐食性良好クロムメッキ同士の摺動は焼付きやすい	必要に応じ、ニッケルの下地メッキをする深い凹みは不可	UWAN	UWANHM

[ ! ]型番は洗浄前商品の型番で記載しております。

その他の表面処理についてはこちら

製品比較情報

商品名	丸棒取手寸法固定タイプ	丸棒取手おねじタイプ	丸棒取手 L・H寸指定タイプ	プレート付丸棒取手	丸棒取手座金付タイプ	アングル取手標準タイプ
写真
U字形種類	丸棒取手	丸棒取手	丸棒取手	プレート付丸棒取手	丸棒取手	アングル取手
取付方法	めねじ	おねじ	めねじ	外止め	めねじ	めねじ

取手全商品リストはこちら

規格外品サービスのご案内

■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・モータ変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
https://meviy.misumi-ec.com/fa/2d/
※回答までに土日・祝日含まず2～7日営業日をいただいております。
製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程
