【クリーン洗浄品】小径位置決めピン 高硬度ステンレス・SUS316L ツバ付き・おねじタイプ

【クリーン洗浄品】小径位置決めピン 高硬度ステンレス・SUS316L ツバ付き・おねじタイプ
chemSHERPA
通常単価(税別)
-
税込単価
-
通常出荷日：6日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認
  • 【新材質】2026年2月よりSUS316Lを追加しました！
  • 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
詳細を確認

関連する新商品

小径位置決めピン 高硬度ステンレス・SUS316L ツバ付き・おねじタイプ

ミスミ

小径位置決めピン 高硬度ステンレス・SUS316L ツバ付き・おねじタイプ

通常出荷日：3 日目

よく一緒に見られています

【クリーン洗浄品】小径位置決めピン 高硬度ステンレス・SUS316L ツバ付き・ストレートタイプ

ミスミ

【クリーン洗浄品】小径位置決めピン 高硬度ステンレス・SUS316L ツバ付き・ストレートタイプ

通常出荷日：6 日目

未確定：候補が72型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

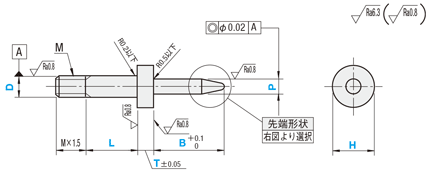

外形図・規格表


[ ! ]L＝0の場合、ねじ元にニゲ加工がつきます。
先端形状選択
フラット SF
テーパR ST
球面 SP
テーパ SX
[ M ]材質[ H ]硬度Type洗浄方法
フラット球面テーパRテーパ洗浄方法洗浄環境梱包形態梱包環境
高硬度ステンレス35HRC～SL-SFSNKSSL-SPSNKSSL-STSNKSSL-SXSNKS脱脂洗浄一般環境防錆梱包一般環境
SH-SFSNKSSH-SPSNKSSH-STSNKSSH-SXSNKS精密洗浄クラス1000脱気2重梱包クラス10
SHD-SFSNKSSHD-SPSNKSSHD-STSNKSSHD-SXSNKS電解研磨＋精密洗浄
SUS316L－SL-SFSNKSXSL-SPSNKSXSL-STSNKSXSL-SXSNKSX脱脂洗浄一般環境防錆梱包一般環境
SH-SFSNKSXSH-SPSNKSXSH-STSNKSXSH-SXSNKSX精密洗浄クラス1000脱気2重梱包クラス10
SHD-SFSNKSXSHD-SPSNKSXSHD-STSNKSXSHD-SXSNKSX電解研磨＋精密洗浄
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。
■塩水噴霧試験結果 <
 高硬度ステンレスSUS316LSUS304
試験前
24hr
48hr
168hr
試験方法
※JISZ2371:2015 塩水噴霧試験方法に準ずる
試験開始前、24hr、48hr、168hrで試験片の外観

規格表

型式−L−P−B−H−T−E
SL-SXSNKS2−L2.0−P3.20−B8.0−H4.0−T3.5−E3.0
SH-STSNKS3−L5.0−P4.01−B10.0−H5.0−T4.0
SHD-SFSNKS4−L10.0−P6.05−B10.0−H6.0−T4.5
型式DD寸
公差		L
指定0.1mm単位		P
指定0.01mm単位		P寸
公差		B
指定0.1mm単位		H
指定0.1mm単位		Ｔ
指定0.1mm単位		(E)
指定0.5mm単位
(テーパ形状のみ)		RM
(並目)

フラット



球面



テーパR



テーパ
 		高硬度ステンレス（35HRC～）
SL-SFSNKS
SH-SFSNKS
SHD-SFSNKS

SL-SPSNKS
SH-SPSNKS
SHD-SPSNKS

SL-STSNKS
SH-STSNKS
SHD-STSNKS

SL-SXSNKS
SH-SXSNKS
SHD-SXSNKS		SUS316L
SL-SFSNKSX
SH-SFSNKSX
SHD-SFSNKSX

SL-SPSNKSX
SH-SPSNKSX
SHD-SPSNKSX

SL-STSNKSX
SH-STSNKSX
SHD-STSNKSX

SL-SXSNKSX
SH-SXSNKSX
SHD-SXSNKSX		2 0－0.001.0～10.01.00～4.00 0－0.001.0～30.02.1～7.01.0～20.00.5～5.00.2M2
31.50～6.003.1～8.00.3M3
42.00～7.004.1～9.00.4M4
[ ! ]P＜H　[ ! ]D＜H　[ ! ]球面の場合、Bー1≧P/2　[ ! ]テーパRの場合、Bー1≧1.85Pー2.75R　[ ! ]テーパの場合、B≧E＋1　P≧E
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境

脱脂洗浄
炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄


ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


乾燥

エアブロー(オイルフリー)
使用


防錆梱包

防錆袋使用
・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10

脱脂洗浄
炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄


ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い
温純水(13MΩ・cm)使用


乾燥

窒素ブロー使用


脱気2重梱包

クリーンベンチ(クラス10)
で実施
・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10

脱脂洗浄
炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄


電解研磨

材質に応じた電解研磨槽
で電解研磨


ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い
温純水(13MΩ・cm)使用


乾燥

窒素ブロー使用


脱気2重梱包

クリーンベンチ(クラス10)
で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
防錆梱包（1重梱包）
1重目梱包2重目梱包
1重目梱包2重目梱包乾燥剤
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    SH-SFSNKS2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]
    SH-SFSNKS3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]
    SH-SFSNKS4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]
    SH-SFSNKSX2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]
    SH-SFSNKSX3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]
    SH-SFSNKSX4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]
    SH-SPSNKS2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]
    SH-SPSNKS3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]
    SH-SPSNKS4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]
    SH-SPSNKSX2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]
    SH-SPSNKSX3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]
    SH-SPSNKSX4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]
    SH-STSNKS2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]
    SH-STSNKS3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]
    SH-STSNKS4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]
    SH-STSNKSX2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]
    SH-STSNKSX3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]
    SH-STSNKSX4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]
    SH-SXSNKS2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]-E[0.5-5/0.5]
    SH-SXSNKS3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]-E[0.5-5/0.5]
    SH-SXSNKS4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]-E[0.5-5/0.5]
    SH-SXSNKSX2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]-E[0.5-5/0.5]
    SH-SXSNKSX3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]-E[0.5-5/0.5]
    SH-SXSNKSX4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]-E[0.5-5/0.5]
    SHD-SFSNKS2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]
    SHD-SFSNKS3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]
    SHD-SFSNKS4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]
    SHD-SFSNKSX2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]
    SHD-SFSNKSX3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]
    SHD-SFSNKSX4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]
    SHD-SPSNKS2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]
    SHD-SPSNKS3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]
    SHD-SPSNKS4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]
    SHD-SPSNKSX2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]
    SHD-SPSNKSX3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]
    SHD-SPSNKSX4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]
    SHD-STSNKS2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]
    SHD-STSNKS3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]
    SHD-STSNKS4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]
    SHD-STSNKSX2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]
    SHD-STSNKSX3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]
    SHD-STSNKSX4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]
    SHD-SXSNKS2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]-E[0.5-5/0.5]
    SHD-SXSNKS3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]-E[0.5-5/0.5]
    SHD-SXSNKS4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]-E[0.5-5/0.5]
    SHD-SXSNKSX2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]-E[0.5-5/0.5]
    SHD-SXSNKSX3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]-E[0.5-5/0.5]
    SHD-SXSNKSX4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]-E[0.5-5/0.5]
    SL-SFSNKS2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]
    SL-SFSNKS3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]
    SL-SFSNKS4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]
    SL-SFSNKSX2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]
    SL-SFSNKSX3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]
    SL-SFSNKSX4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]
    SL-SPSNKS2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]
    SL-SPSNKS3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]
    SL-SPSNKS4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]
    SL-SPSNKSX2-L[0-10/0.1]-P[1-4/0.01]-B[1-30/0.1]-H[2.1-7/0.1]-T[1-20/0.1]
    SL-SPSNKSX3-L[0-10/0.1]-P[1.5-6/0.01]-B[1-30/0.1]-H[3.1-8/0.1]-T[1-20/0.1]
    SL-SPSNKSX4-L[0-10/0.1]-P[2-7/0.01]-B[1-30/0.1]-H[4.1-9/0.1]-T[1-20/0.1]

    詳細材質

    導入側先端タイプ

    導入側外径 P

    (mm)

    取付側外径 D

    (mm)

    洗浄方法

    取付部長さ L

    (mm)

    テーパ長さ E

    (mm)

    位置決め側長さ B

    (mm)

    H

    (mm)

    T

    (mm)

    材質証明書：材質

    		RoHS?最小発注数量
    高硬度ステンレス(35HRC～)
    フラット
    1 ～ 4
    2
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    フラット
    1.5 ～ 6
    3
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    フラット
    2 ～ 7
    4
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    高硬度ステンレス
    10
    1個
    SUS316L
    フラット
    1 ～ 4
    2
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    フラット
    1.5 ～ 6
    3
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    フラット
    2 ～ 7
    4
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    SUS316L
    -
    1個
    高硬度ステンレス(35HRC～)
    球面
    1 ～ 4
    2
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    球面
    1.5 ～ 6
    3
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    球面
    2 ～ 7
    4
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    高硬度ステンレス
    10
    1個
    SUS316L
    球面
    1 ～ 4
    2
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    球面
    1.5 ～ 6
    3
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    球面
    2 ～ 7
    4
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    SUS316L
    -
    1個
    高硬度ステンレス(35HRC～)
    テーパR
    1 ～ 4
    2
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    テーパR
    1.5 ～ 6
    3
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    テーパR
    2 ～ 7
    4
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    高硬度ステンレス
    10
    1個
    SUS316L
    テーパR
    1 ～ 4
    2
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    テーパR
    1.5 ～ 6
    3
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    テーパR
    2 ～ 7
    4
    精密洗浄
    0 ～ 10
    -
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    SUS316L
    -
    1個
    高硬度ステンレス(35HRC～)
    テーパ
    1 ～ 4
    2
    精密洗浄
    0 ～ 10
    0.5 ～ 5
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    テーパ
    1.5 ～ 6
    3
    精密洗浄
    0 ～ 10
    0.5 ～ 5
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    テーパ
    2 ～ 7
    4
    精密洗浄
    0 ～ 10
    0.5 ～ 5
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    高硬度ステンレス
    10
    1個
    SUS316L
    テーパ
    1 ～ 4
    2
    精密洗浄
    0 ～ 10
    0.5 ～ 5
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    テーパ
    1.5 ～ 6
    3
    精密洗浄
    0 ～ 10
    0.5 ～ 5
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    テーパ
    2 ～ 7
    4
    精密洗浄
    0 ～ 10
    0.5 ～ 5
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    SUS316L
    -
    1個
    高硬度ステンレス(35HRC～)
    フラット
    1 ～ 4
    2
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    フラット
    1.5 ～ 6
    3
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    フラット
    2 ～ 7
    4
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    高硬度ステンレス
    10
    1個
    SUS316L
    フラット
    1 ～ 4
    2
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    フラット
    1.5 ～ 6
    3
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    フラット
    2 ～ 7
    4
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    SUS316L
    -
    1個
    高硬度ステンレス(35HRC～)
    球面
    1 ～ 4
    2
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    球面
    1.5 ～ 6
    3
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    球面
    2 ～ 7
    4
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    高硬度ステンレス
    10
    1個
    SUS316L
    球面
    1 ～ 4
    2
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    球面
    1.5 ～ 6
    3
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    球面
    2 ～ 7
    4
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    SUS316L
    -
    1個
    高硬度ステンレス(35HRC～)
    テーパR
    1 ～ 4
    2
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    テーパR
    1.5 ～ 6
    3
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    テーパR
    2 ～ 7
    4
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    高硬度ステンレス
    10
    1個
    SUS316L
    テーパR
    1 ～ 4
    2
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    テーパR
    1.5 ～ 6
    3
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    テーパR
    2 ～ 7
    4
    電解研磨＋精密洗浄
    0 ～ 10
    -
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    SUS316L
    -
    1個
    高硬度ステンレス(35HRC～)
    テーパ
    1 ～ 4
    2
    電解研磨＋精密洗浄
    0 ～ 10
    0.5 ～ 5
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    テーパ
    1.5 ～ 6
    3
    電解研磨＋精密洗浄
    0 ～ 10
    0.5 ～ 5
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    テーパ
    2 ～ 7
    4
    電解研磨＋精密洗浄
    0 ～ 10
    0.5 ～ 5
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    高硬度ステンレス
    10
    1個
    SUS316L
    テーパ
    1 ～ 4
    2
    電解研磨＋精密洗浄
    0 ～ 10
    0.5 ～ 5
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    テーパ
    1.5 ～ 6
    3
    電解研磨＋精密洗浄
    0 ～ 10
    0.5 ～ 5
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    テーパ
    2 ～ 7
    4
    電解研磨＋精密洗浄
    0 ～ 10
    0.5 ～ 5
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    SUS316L
    -
    1個
    高硬度ステンレス(35HRC～)
    フラット
    1 ～ 4
    2
    脱脂洗浄
    0 ～ 10
    -
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    フラット
    1.5 ～ 6
    3
    脱脂洗浄
    0 ～ 10
    -
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    フラット
    2 ～ 7
    4
    脱脂洗浄
    0 ～ 10
    -
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    高硬度ステンレス
    10
    1個
    SUS316L
    フラット
    1 ～ 4
    2
    脱脂洗浄
    0 ～ 10
    -
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    フラット
    1.5 ～ 6
    3
    脱脂洗浄
    0 ～ 10
    -
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    フラット
    2 ～ 7
    4
    脱脂洗浄
    0 ～ 10
    -
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    SUS316L
    -
    1個
    高硬度ステンレス(35HRC～)
    球面
    1 ～ 4
    2
    脱脂洗浄
    0 ～ 10
    -
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    球面
    1.5 ～ 6
    3
    脱脂洗浄
    0 ～ 10
    -
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    高硬度ステンレス
    10
    1個
    高硬度ステンレス(35HRC～)
    球面
    2 ～ 7
    4
    脱脂洗浄
    0 ～ 10
    -
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    高硬度ステンレス
    10
    1個
    SUS316L
    球面
    1 ～ 4
    2
    脱脂洗浄
    0 ～ 10
    -
    1 ～ 30
    2.1 ～ 7
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    球面
    1.5 ～ 6
    3
    脱脂洗浄
    0 ～ 10
    -
    1 ～ 30
    3.1 ～ 8
    1 ～ 20
    SUS316L
    -
    1個
    SUS316L
    球面
    2 ～ 7
    4
    脱脂洗浄
    0 ～ 10
    -
    1 ～ 30
    4.1 ～ 9
    1 ～ 20
    SUS316L
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    洗浄不要の場合の代替品
    -
    ( - )
    6日目

    SFSNKS2

    -
    ( - )
    6日目

    SFSNKS3

    -
    ( - )
    6日目

    SFSNKS4

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    SPSNKS2

    -
    ( - )
    6日目

    SPSNKS3

    -
    ( - )
    6日目

    SPSNKS4

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    STSNKS2

    -
    ( - )
    6日目

    STSNKS3

    -
    ( - )
    6日目

    STSNKS4

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    SXSNKS2

    -
    ( - )
    6日目

    SXSNKS3

    -
    ( - )
    6日目

    SXSNKS4

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    SFSNKS2

    -
    ( - )
    6日目

    SFSNKS3

    -
    ( - )
    6日目

    SFSNKS4

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    SPSNKS2

    -
    ( - )
    6日目

    SPSNKS3

    -
    ( - )
    6日目

    SPSNKS4

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    STSNKS2

    -
    ( - )
    6日目

    STSNKS3

    -
    ( - )
    6日目

    STSNKS4

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    SXSNKS2

    -
    ( - )
    6日目

    SXSNKS3

    -
    ( - )
    6日目

    SXSNKS4

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    SFSNKS2

    -
    ( - )
    6日目

    SFSNKS3

    -
    ( - )
    6日目

    SFSNKS4

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    SPSNKS2

    -
    ( - )
    6日目

    SPSNKS3

    -
    ( - )
    6日目

    SPSNKS4

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

    -
    ( - )
    6日目

    -

  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
    お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
    ■洗浄型式
    ・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
    ・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
    ・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
    商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
    SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
    バッテリー組立後工程
    SH-□□ 精密洗浄 脱気２重梱包 油分除去
    粉塵除去    		 クリーン環境（クラス10～1,000） バッテリー組立工程
    液晶関連組立後工程
    車載カメラ組立工程
    SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
    粉塵除去
    アウトガス低減    		 真空環境
    クリーン環境（クラス10～1,000）    		 半導体前工程
    液晶成膜工程
    有機EL前工程
    ■ご留意事項
    洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

    ご注意

    • 【新材質】2026年2月よりSUS316Lを追加しました！
    • 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
    • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
      適用場所や保管環境には十分ご注意くださいますようお願いいたします。
    • 当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    価格表

    高硬度ステンレス（35HRC～）
    ・下表の価格表は26年1月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    D￥基準単価
    フラット球面テーパRテーパ
    SL-SFSNKSSH-SFSNKSSHD-SFSNKSSL-SPSNKSSH-SPSNKSSHD-SPSNKSSL-STSNKSSH-STSNKSSHD-STSNKSSL-SXSNKSSH-SXSNKSSHD-SXSNKS
    21,7802,1802,4201,7902,1902,4301,7902,1902,4301,9002,3002,540
    31,7602,1602,4001,7802,1802,4201,7802,1802,4201,8802,2802,520
    41,7302,1302,3701,7602,1602,4001,7602,1602,4001,8602,2602,500
    SUS316L
    ・下表の価格表は26年1月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    D￥基準単価
    フラット球面テーパRテーパ
    SL-SFSNKSXSH-SFSNKSXSHD-SFSNKSXSL-SPSNKSXSH-SPSNKSXSHD-SPSNKSXSL-STSNKSXSH-STSNKSXSHD-STSNKSXSL-SXSNKSXSH-SXSNKSXSHD-SXSNKSX
    21,3001,5801,7001,3101,5901,7101,3101,5901,7101,4201,7001,820
    31,2801,5601,6801,3001,5801,7001,3001,5801,7001,4001,6801,800
    41,2501,5301,6501,2801,5601,6801,2801,5601,6801,3801,6601,780
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口大口
    数 量1～1920～3435～4950～99100～200201～
    値引率基準単価5%10%18%18%お見積り
    出荷日通常＋4日
    [ ! ]表示数量超えはWOSにてご確認ください。


    納期

     6 日目出荷
    [ NG ]ストーク適用不可

    出荷日については、こちらをご覧ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。

    【クリーン洗浄品】小径位置決めピン 高硬度ステンレス・SUS316L ツバ付き・おねじタイプのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    【クリーン洗浄品】小径位置決めピン 高硬度ステンレス・SUS316L ツバ付き・おねじタイプ
    小径位置決めピン 高硬度ステンレス・SUS316L ツバ付き・おねじタイプ
    【クリーン洗浄品】小径位置決めピン 高硬度ステンレス・SUS316L ツバ付き・ストレートタイプ
    小径位置決めピン 高硬度ステンレス・SUS316L ツバ付き・ストレートタイプ
    【クリーン洗浄品】小径位置決めピン 高硬度ステンレス・SUS316L 小頭タイプ
    【クリーン洗浄品】小径位置決めピン　ツバ付　おねじタイプ
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格------
    通常出荷日6日目3日目6日目3日目6日目6日目
    特性・用途クリーン洗浄該当なしクリーン洗浄該当なしクリーン洗浄クリーン洗浄
    材質ステンレスステンレスステンレスステンレスステンレスステンレス
    基本形状ツバ付ツバ付ツバ付ツバ付小頭ツバ付
    導入側先端形状丸丸丸丸丸丸
    導入側仕様なしなしなしなしなしなし
    よく一緒に購入される商品

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    位置決めピンカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
