【クリーン洗浄品】位置決めピン高耐食ステンレスツバ付テーパおねじ

通常単価(税別): -

税込単価: -

通常出荷日：6日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

【新材質】2026年2月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

【クリーン洗浄品】小径位置決めピン　ツバ付　おねじタイプ

通常出荷日：6 日目

よく一緒に見られています

ミスミ

【クリーン洗浄品】位置決めピン　ツバ付タイプ　－テーパ角度／ＤＰ公差選択・おねじ－

通常出荷日：5 日目～

未確定：候補が300型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

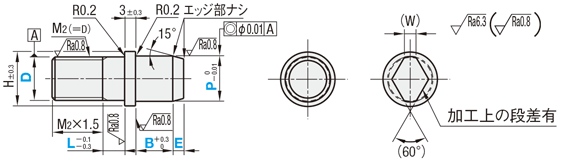

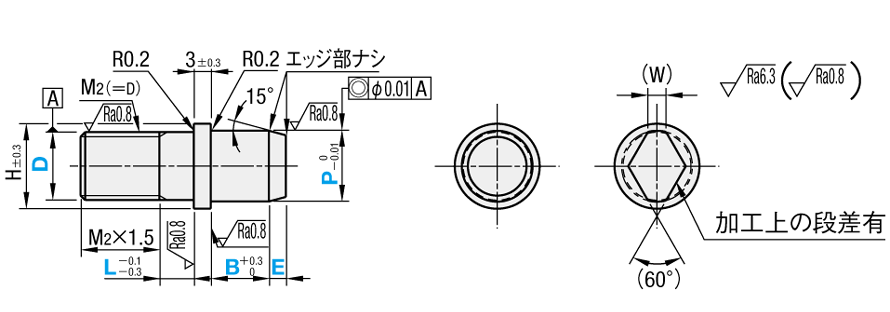

外形図・規格表

おねじ

（丸）

（ダイヤ）

[ ! ]ダイヤ形状はツバ上面に加工上の段差が残ります。
[ ! ]L<Pitch×2の場合、不完全ねじ部（Pitch×2）はＭ×1.5に含まれます。
並目ねじPitch寸法>> こちら
[ ! ]B＋E＞20mmの場合、P寸公差0−0.02となります。
[ ! ]P−2EtanA≧0.73（先端径φ0.73以上）
参考：tan15°≒0.267 tan30°≒0.577 tan45°＝1 tan60°≒1.732
[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。
[ ! ]高強度ステンレスのL寸がD寸×3倍以上となる場合、同軸度はØ0.02となります。
[ ! ]高強度ステンレスのB寸がP寸×3倍以上となる場合、同軸度はØ0.02となります。

[ M ]材質	[ H ]硬度	ピン形状	おねじ		洗浄方法
			D公差
			g6	h7	洗浄方法	洗浄環境	梱包形態	梱包環境
高硬度ステンレス*	35HRC～	丸	SL-APNA	SL-APNHA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-APNA	SH-APNHA	精密洗浄	クラス1000	脱気2重梱包	クラス10
			SHD-APNA	SHD-APNHA	電解研磨＋精密洗浄
		ダイヤ	SL-APND	SL-APNHD	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-APND	SH-APNHD	精密洗浄	クラス1000	脱気2重梱包	クラス10
			SHD-APND	SHD-APNHD	電解研磨＋精密洗浄
高強度ステンレス	55HRC～	丸	SL-ZPNA	SL-ZPNHA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-ZPNA	SH-ZPNHA	精密洗浄	クラス1000	脱気2重梱包	クラス10
			SHD-ZPNA	SHD-ZPNHA	電解研磨＋精密洗浄
		ダイヤ	SL-ZPND	SL-ZPNHD	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-ZPND	SH-ZPNHD	精密洗浄	クラス1000	脱気2重梱包	クラス10
			SHD-ZPND	SHD-ZPNHD	電解研磨＋精密洗浄
SUS316L	－	丸	SL-XPNA	SL-XPNHA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-XPNA	SH-XPNHA	精密洗浄	クラス1000	脱気2重梱包	クラス10
			SHD-XPNA	SHD-XPNHA	電解研磨＋精密洗浄
		ダイヤ	SL-XPND	SL-XPNHD	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-XPND	SH-XPNHD	精密洗浄	クラス1000	脱気2重梱包	クラス10
			SHD-XPND	SHD-XPNHD	電解研磨＋精密洗浄

[ ! ]*径がφ10を超える場合、中心硬度が30HRC〜となる場合があります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

■塩水噴霧試験結果(オーステナイト系)

	高硬度ステンレス (35HRC～)	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる

■塩水噴霧試験結果(マルテンサイト系)

	高強度ステンレス (55HRC～)	SUS440C相当	SKS3相当(参考)
試験前
24hr
48hr
168hr	－	－	－

■せん断試験結果

材質	せん断荷重	硬度
高強度ステンレス	33kN	55HRC～
高硬度ステンレス	26kN	35HRC～
SUS304	20kN	10～20HRC
SKS3相当	33kN	60～63HRC
SUS440C	31kN	50～55HRC

※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定

・イメージ図

規格表

	型式		−	P	−	L	−	B	−	E

	Type	D
E寸指定なし	SL-APNA	6	−	P4.01	−	L8	−	B5.0
E寸指定あり	SHD-APNA	6	−	P4.01	−	L8	−	B5.0	−	E5.0

■公差

D	g6	h7
1.00 ～3.00	－0.002 －0.008	0 －0.010
3.01 ～6.00	－0.004 －0.012	0 －0.012
6.01 ～10.00	－0.005 －0.014	0 －0.015
10.01 ～18.00	－0.006 －0.017	0 －0.018
18.01 ～25.50	－0.007 －0.020	0 －0.021

■おねじ＜丸＞

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	E		M₂ (並目)	＊締付トルク N・cm	H	(W)
Type			D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	指定なし	指定0.1mm単位	M₂ (並目)	＊締付トルク N・cm	H	(W)
高硬度ステンレス（35HRC～） SL-APNA(g6) SH-APNA(g6) SHD-APNA(g6) SL-APNHA(h7) SH-APNHA(h7) SHD-APNHA(h7)	高強度ステンレス（55HRC～） SL-ZPNA(g6) SH-ZPNA(g6) SHD-ZPNA(g6) SL-ZPNHA(h7) SH-ZPNHA(h7) SHD-ZPNHA(h7)	SUS316L SL-XPNA(g6) SH-XPNA(g6) SHD-XPNA(g6) SL-XPNHA(h7) SH-XPNHA(h7) SHD-XPNHA(h7)	3	2.00～4.00	0～10	1.0～15.0	1	0.5～10.0	M3	147	6	1
			4	2.00～4.00		1.0 ～ 30.0	1		M4	333	6	1.2
			5	3.00～6.00			2		M5	676	8	1.5
			6	3.00～6.00			2		M6	1156	8	1.8
			8	5.00～9.00			3		M8	2803	11	2.2
			10	6.00～11.00	0～20		3		M10	5557	13	3
			12	7.00～13.00			3		M12	9702	15	3.2
			16	13.00～17.00			4		M16	24108	19	4
			20	16.00～23.00			5		M20	46942	25	6

[ ! ]全ねじ形状をご希望の場合、L寸0かつ追加工NNCをご指定ください。
[ ! ]高強度ステンレス、SUS316LはD寸16mm以下に適用となります。
[ ! ]高強度ステンレスのB寸はP寸×5また規格表上の最大値までの適用となります。
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

■おねじ＜ダイヤ＞

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	E		M₂	＊締付トルク N・cm	H	(W)
Type			D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	指定なし	指定0.1mm単位	(並目)	＊締付トルク N・cm	H	(W)
高硬度ステンレス（35HRC～） SL-APND(g6) SH-APND(g6) SHD-APND(g6) SL-APNHD(h7) SH-APNHD(h7) SHD-APNHD(h7)	高強度ステンレス（55HRC～） SL-ZPND(g6) SH-ZPND(g6) SHD-ZPND(g6) SL-ZPNHD(h7) SH-ZPNHD(h7) SHD-ZPNHD(h7)	SUS316L SL-XPND(g6) SH-XPND(g6) SHD-XPND(g6) SL-XPNHD(h7) SH-XPNHD(h7) SHD-XPNHD(h7)	3	2.00～4.00	0～10	2.0～15.0	1	0.5～10.0	M3	147	6	1
			4	2.00～4.00		2.0～20.0	1		M4	333	6	1.2
			5	3.00～6.00			2		M5	676	8	1.5
			6	3.00～6.00			2		M6	1156	8	1.8
			8	5.00～9.00			3		M8	2803	11	2.2
			10	6.00～11.00	0～20		3		M10	5557	13	3
			12	7.00～13.00			3		M12	9702	15	3.2
			16	13.00～17.00			4		M16	24108	19	4
			20	16.00～23.00			5		M20	46942	25	6

追加工

型式	−	P	−	L	−	B	−	E	−	(HC・RAC・LAC…etc)
SL-APNA6	−	P4.88	−	L8	−	B3.5			−	HC7.0-TBA4.0

日目出荷

[ NG ]ストーク適用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

2面幅加工を追加

HC=指定0.5mm
[ ! ]HC＞D　HC＞P

SL-APNA6-P4.88-L8-B3.5-HC7.0

500

RAC

六角穴を追加

[ ! ]S+3≦P-2×Etan15°（≒0.27

[ NG ]LACとの併用不可

D	適用寸法	六角穴寸法
D	B	S	e
8～9	7.0～	4	2.5
10～11	8.0～	5	3
12～16	9.0～	6	4
17～19	9.0～	6	4
20～25	9.0～	6	4

SL-APNA6-P4.88-L8-B3.5-RAC

600

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用　[NG]RACとの併用不可

適用寸法		レンチ寸法
P	B	Q
～9.99	5.0～9.9	2
～9.99	10.0～30.0	2.5
10.00～	5.0～7.9	2
	8.0～11.9	2.5
	12.0～30.0	3.5

SL-APNA6-P4.88-L8-B3.5-LAC

300

TBA

ツバ厚を変更

ツバ厚を2.51～10.0に変更　
指定単位0.1mm
[ ! ]ツバ厚公差±0.05になります
[ ! ]D≧4に適用

SL-APNA6-P4.88-L8-B3.5-TBA4

100

NNC

ねじ元にニゲを追加

[ ! ]L=0の場合に適用
[ ! ]RACとの併用不可

SL-APNA6-P4.88-L0-B3.5-NNC

100

TBH

ツバ寸法を変更

ツバ径を小さくします
指定単位0.5mm
[ ! ]D+0.5＜TBH＜H　[ ! ]P+0.5＜TBH＜H
[ ! ]ツバ部公差は±0.3mmです

SL-APNA6-P4.88-L8-B3.5-TBH7

100

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

乾燥

エアブロー(オイルフリー)
使用

防錆梱包

防錆袋使用

・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄

電解研磨

材質に応じた電解研磨槽
で電解研磨

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合
防錆梱包（1重梱包）	1重目梱包2重目梱包	1重目梱包2重目梱包乾燥剤
一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-APNA3-P[2-4/0.01]-L[0-10/1]-B[1-15/0.1]

SH-APNA4-P[2-4/0.01]-L[0-10/1]-B[1-30/0.1]

SH-APNA5-P[3-6/0.01]-L[0-10/1]-B[1-30/0.1]

SH-APNA6-P[3-6/0.01]-L[0-10/1]-B[1-30/0.1]

SH-APNA8-P[5-9/0.01]-L[0-10/1]-B[1-30/0.1]

SH-APNA10-P[6-11/0.01]-L[0-20/1]-B[1-30/0.1]

SH-APNA12-P[7-13/0.01]-L[0-20/1]-B[1-30/0.1]

SH-APNA16-P[13-17/0.01]-L[0-20/1]-B[1-30/0.1]

SH-APNA20-P[16-23/0.01]-L[0-20/1]-B[1-30/0.1]

SH-APND3-P[2-4/0.01]-L[0-10/1]-B[2-15/0.1]

SH-APND4-P[2-4/0.01]-L[0-10/1]-B[2-20/0.1]

SH-APND5-P[3-6/0.01]-L[0-10/1]-B[2-20/0.1]

SH-APND6-P[3-6/0.01]-L[0-10/1]-B[2-20/0.1]

SH-APND8-P[5-9/0.01]-L[0-10/1]-B[2-20/0.1]

SH-APND10-P[6-11/0.01]-L[0-20/1]-B[2-20/0.1]

SH-APND12-P[7-13/0.01]-L[0-20/1]-B[2-20/0.1]

SH-APND16-P[13-17/0.01]-L[0-20/1]-B[2-20/0.1]

SH-APND20-P[16-23/0.01]-L[0-20/1]-B[2-20/0.1]

SH-APNHA3-P[2-4/0.01]-L[0-10/1]-B[1-15/0.1]

SH-APNHA4-P[2-4/0.01]-L[0-10/1]-B[1-30/0.1]

SH-APNHA5-P[3-6/0.01]-L[0-10/1]-B[1-30/0.1]

SH-APNHA6-P[3-6/0.01]-L[0-10/1]-B[1-30/0.1]

SH-APNHA8-P[5-9/0.01]-L[0-10/1]-B[1-30/0.1]

SH-APNHA10-P[6-11/0.01]-L[0-20/1]-B[1-30/0.1]

SH-APNHA12-P[7-13/0.01]-L[0-20/1]-B[1-30/0.1]

SH-APNHA16-P[13-17/0.01]-L[0-20/1]-B[1-30/0.1]

SH-APNHA20-P[16-23/0.01]-L[0-20/1]-B[1-30/0.1]

SH-APNHD3-P[2-4/0.01]-L[0-10/1]-B[2-15/0.1]

SH-APNHD4-P[2-4/0.01]-L[0-10/1]-B[2-20/0.1]

SH-APNHD5-P[3-6/0.01]-L[0-10/1]-B[2-20/0.1]

SH-APNHD6-P[3-6/0.01]-L[0-10/1]-B[2-20/0.1]

SH-APNHD8-P[5-9/0.01]-L[0-10/1]-B[2-20/0.1]

SH-APNHD10-P[6-11/0.01]-L[0-20/1]-B[2-20/0.1]

SH-APNHD12-P[7-13/0.01]-L[0-20/1]-B[2-20/0.1]

SH-APNHD16-P[13-17/0.01]-L[0-20/1]-B[2-20/0.1]

SH-APNHD20-P[16-23/0.01]-L[0-20/1]-B[2-20/0.1]

SH-XPNA3-P[2-4/0.01]-L[0-10/1]-B[1-15/0.1]

SH-XPNA4-P[2-4/0.01]-L[0-10/1]-B[1-30/0.1]

SH-XPNA5-P[3-6/0.01]-L[0-10/1]-B[1-30/0.1]

SH-XPNA6-P[3-6/0.01]-L[0-10/1]-B[1-30/0.1]

SH-XPNA8-P[5-9/0.01]-L[0-10/1]-B[1-30/0.1]

SH-XPNA10-P[6-11/0.01]-L[0-20/1]-B[1-30/0.1]

SH-XPNA12-P[7-13/0.01]-L[0-20/1]-B[1-30/0.1]

SH-XPNA16-P[13-17/0.01]-L[0-20/1]-B[1-30/0.1]

SH-XPND3-P[2-4/0.01]-L[0-10/1]-B[2-15/0.1]

SH-XPND4-P[2-4/0.01]-L[0-10/1]-B[2-20/0.1]

SH-XPND5-P[3-6/0.01]-L[0-10/1]-B[2-20/0.1]

SH-XPND6-P[3-6/0.01]-L[0-10/1]-B[2-20/0.1]

SH-XPND8-P[5-9/0.01]-L[0-10/1]-B[2-20/0.1]

SH-XPND10-P[6-11/0.01]-L[0-20/1]-B[2-20/0.1]

SH-XPND12-P[7-13/0.01]-L[0-20/1]-B[2-20/0.1]

SH-XPND16-P[13-17/0.01]-L[0-20/1]-B[2-20/0.1]

SH-XPNHA3-P[2-4/0.01]-L[0-10/1]-B[1-15/0.1]

SH-XPNHA4-P[2-4/0.01]-L[0-10/1]-B[1-30/0.1]

SH-XPNHA5-P[3-6/0.01]-L[0-10/1]-B[1-30/0.1]

SH-XPNHA6-P[3-6/0.01]-L[0-10/1]-B[1-30/0.1]

SH-XPNHA8-P[5-9/0.01]-L[0-10/1]-B[1-30/0.1]

SH-XPNHA10-P[6-11/0.01]-L[0-20/1]-B[1-30/0.1]

SH-XPNHA12-P[7-13/0.01]-L[0-20/1]-B[1-30/0.1]

SH-XPNHA16-P[13-17/0.01]-L[0-20/1]-B[1-30/0.1]

詳細材質

導入側先端形状

導入側外径 P

(mm)

取付側外径 D

(mm)

洗浄方法

ねじ径M

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

高硬度ステンレス(35HRC～)	丸	2 ～ 4	3	精密洗浄	3	1 ～ 15	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 4	4	精密洗浄	4	1 ～ 30	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	3 ～ 6	5	精密洗浄	5	1 ～ 30	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	3 ～ 6	6	精密洗浄	6	1 ～ 30	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	5 ～ 9	8	精密洗浄	8	1 ～ 30	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 11	10	精密洗浄	10	1 ～ 30	0 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	7 ～ 13	12	精密洗浄	12	1 ～ 30	0 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	13 ～ 17	16	精密洗浄	16	1 ～ 30	0 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	16 ～ 23	20	精密洗浄	20	1 ～ 30	0 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 4	3	精密洗浄	3	2 ～ 15	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 4	4	精密洗浄	4	2 ～ 20	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	3 ～ 6	5	精密洗浄	5	2 ～ 20	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	3 ～ 6	6	精密洗浄	6	2 ～ 20	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	5 ～ 9	8	精密洗浄	8	2 ～ 20	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	6 ～ 11	10	精密洗浄	10	2 ～ 20	0 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	7 ～ 13	12	精密洗浄	12	2 ～ 20	0 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	13 ～ 17	16	精密洗浄	16	2 ～ 20	0 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	16 ～ 23	20	精密洗浄	20	2 ～ 20	0 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 4	3	精密洗浄	3	1 ～ 15	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 4	4	精密洗浄	4	1 ～ 30	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	3 ～ 6	5	精密洗浄	5	1 ～ 30	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	3 ～ 6	6	精密洗浄	6	1 ～ 30	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	5 ～ 9	8	精密洗浄	8	1 ～ 30	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 11	10	精密洗浄	10	1 ～ 30	0 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	7 ～ 13	12	精密洗浄	12	1 ～ 30	0 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	13 ～ 17	16	精密洗浄	16	1 ～ 30	0 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	16 ～ 23	20	精密洗浄	20	1 ～ 30	0 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 4	3	精密洗浄	3	2 ～ 15	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 4	4	精密洗浄	4	2 ～ 20	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	3 ～ 6	5	精密洗浄	5	2 ～ 20	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	3 ～ 6	6	精密洗浄	6	2 ～ 20	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	5 ～ 9	8	精密洗浄	8	2 ～ 20	0 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	6 ～ 11	10	精密洗浄	10	2 ～ 20	0 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	7 ～ 13	12	精密洗浄	12	2 ～ 20	0 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	13 ～ 17	16	精密洗浄	16	2 ～ 20	0 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	16 ～ 23	20	精密洗浄	20	2 ～ 20	0 ～ 20	高硬度ステンレス	-	10	1個
SUS316L	丸	2 ～ 4	3	精密洗浄	3	1 ～ 15	0 ～ 10	SUS316L	なし	10	1個
SUS316L	丸	2 ～ 4	4	精密洗浄	4	1 ～ 30	0 ～ 10	SUS316L	なし	10	1個
SUS316L	丸	3 ～ 6	5	精密洗浄	5	1 ～ 30	0 ～ 10	SUS316L	なし	10	1個
SUS316L	丸	3 ～ 6	6	精密洗浄	6	1 ～ 30	0 ～ 10	SUS316L	なし	10	1個
SUS316L	丸	5 ～ 9	8	精密洗浄	8	1 ～ 30	0 ～ 10	SUS316L	なし	10	1個
SUS316L	丸	6 ～ 11	10	精密洗浄	10	1 ～ 30	0 ～ 20	SUS316L	なし	10	1個
SUS316L	丸	7 ～ 13	12	精密洗浄	12	1 ～ 30	0 ～ 20	SUS316L	なし	10	1個
SUS316L	丸	13 ～ 17	16	精密洗浄	16	1 ～ 30	0 ～ 20	SUS316L	なし	10	1個
SUS316L	ダイヤ	2 ～ 4	3	精密洗浄	3	2 ～ 15	0 ～ 10	SUS316L	なし	10	1個
SUS316L	ダイヤ	2 ～ 4	4	精密洗浄	4	2 ～ 20	0 ～ 10	SUS316L	なし	10	1個
SUS316L	ダイヤ	3 ～ 6	5	精密洗浄	5	2 ～ 20	0 ～ 10	SUS316L	なし	10	1個
SUS316L	ダイヤ	3 ～ 6	6	精密洗浄	6	2 ～ 20	0 ～ 10	SUS316L	なし	10	1個
SUS316L	ダイヤ	5 ～ 9	8	精密洗浄	8	2 ～ 20	0 ～ 10	SUS316L	なし	10	1個
SUS316L	ダイヤ	6 ～ 11	10	精密洗浄	10	2 ～ 20	0 ～ 20	SUS316L	なし	10	1個
SUS316L	ダイヤ	7 ～ 13	12	精密洗浄	12	2 ～ 20	0 ～ 20	SUS316L	なし	10	1個
SUS316L	ダイヤ	13 ～ 17	16	精密洗浄	16	2 ～ 20	0 ～ 20	SUS316L	なし	10	1個
SUS316L	丸	2 ～ 4	3	精密洗浄	3	1 ～ 15	0 ～ 10	SUS316L	なし	10	1個
SUS316L	丸	2 ～ 4	4	精密洗浄	4	1 ～ 30	0 ～ 10	SUS316L	なし	10	1個
SUS316L	丸	3 ～ 6	5	精密洗浄	5	1 ～ 30	0 ～ 10	SUS316L	なし	10	1個
SUS316L	丸	3 ～ 6	6	精密洗浄	6	1 ～ 30	0 ～ 10	SUS316L	なし	10	1個
SUS316L	丸	5 ～ 9	8	精密洗浄	8	1 ～ 30	0 ～ 10	SUS316L	なし	10	1個
SUS316L	丸	6 ～ 11	10	精密洗浄	10	1 ～ 30	0 ～ 20	SUS316L	なし	10	1個
SUS316L	丸	7 ～ 13	12	精密洗浄	12	1 ～ 30	0 ～ 20	SUS316L	なし	10	1個
SUS316L	丸	13 ～ 17	16	精密洗浄	16	1 ～ 30	0 ～ 20	SUS316L	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	APNA3
- ( - )	6日目	APNA4
- ( - )	6日目	APNA5
- ( - )	6日目	APNA6
- ( - )	6日目	APNA8
- ( - )	6日目	APNA10
- ( - )	6日目	APNA12
- ( - )	6日目	APNA16
- ( - )	6日目	APNA20
- ( - )	6日目	APND3
- ( - )	6日目	APND4
- ( - )	6日目	APND5
- ( - )	6日目	APND6
- ( - )	6日目	APND8
- ( - )	6日目	APND10
- ( - )	6日目	APND12
- ( - )	6日目	APND16
- ( - )	6日目	APND20
- ( - )	6日目	APNHA3
- ( - )	6日目	APNHA4
- ( - )	6日目	APNHA5
- ( - )	6日目	APNHA6
- ( - )	6日目	APNHA8
- ( - )	6日目	APNHA10
- ( - )	6日目	APNHA12
- ( - )	6日目	APNHA16
- ( - )	6日目	APNHA20
- ( - )	6日目	APNHD3
- ( - )	6日目	APNHD4
- ( - )	6日目	APNHD5
- ( - )	6日目	APNHD6
- ( - )	6日目	APNHD8
- ( - )	6日目	APNHD10
- ( - )	6日目	APNHD12
- ( - )	6日目	APNHD16
- ( - )	6日目	APNHD20
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-
- ( - )	6日目	-

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

【新材質】2026年2月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■おねじ＜丸＞
高硬度ステンレス（35HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	g6			h7
	SL-APNA	SH-APNA	SHD-APNA	SL-APNHA	SH-APNHA	SHD-APNHA
3	1,660	2,060	2,300	1,660	2,060	2,300
4	1,670	2,070	2,310	1,670	2,070	2,310
5	1,710	2,110	2,350	1,710	2,110	2,350
6	1,780	2,180	2,420	1,780	2,180	2,420
8	1,830	2,230	2,470	1,830	2,230	2,470
10	1,880	2,280	2,520	1,880	2,280	2,520
12	1,940	2,340	2,580	1,940	2,340	2,580
16	2,070	2,470	2,710	2,070	2,470	2,710
20	2,290	2,690	2,930	2,290	2,690	2,930

高強度ステンレス（55HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	g6			h7
	SL-ZPNA	SH-ZPNA	SHD-ZPNA	SL-ZPNHA	SH-ZPNHA	SHD-ZPNHA
3	1,430	1,710	2,110	1,430	1,710	2,110
4	1,450	1,730	2,130	1,450	1,730	2,130
5	1,500	1,780	2,180	1,500	1,780	2,180
6	1,590	1,870	2,270	1,590	1,870	2,270
8	1,650	1,930	2,330	1,650	1,930	2,330
10	1,720	2,000	2,400	1,720	2,000	2,400
12	1,800	2,080	2,480	1,800	2,080	2,480
16	1,970	2,250	2,650	1,970	2,250	2,650

SUS316L
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	g6			h7
	SL-XPNA	SH-XPNA	SHD-XPNA	SL-XPNHA	SH-XPNHA	SHD-XPNHA
3	1,180	1,460	1,580	1,180	1,460	1,580
4	1,190	1,470	1,590	1,190	1,470	1,590
5	1,230	1,510	1,630	1,230	1,510	1,630
6	1,300	1,580	1,700	1,300	1,580	1,700
8	1,350	1,630	1,750	1,350	1,630	1,750
10	1,400	1,680	1,800	1,400	1,680	1,800
12	1,460	1,740	1,860	1,460	1,740	1,860
16	1,590	1,870	1,990	1,590	1,870	1,990

■おねじ＜ダイヤ＞
高硬度ステンレス（35HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	g6			h7
	SL-APND	SH-APND	SHD-APND	SL-APNHD	SH-APNHD	SHD-APNHD
3	1,820	2,220	2,460	1,820	2,220	2,460
4	1,830	2,230	2,470	1,830	2,230	2,470
5	1,870	2,270	2,510	1,870	2,270	2,510
6	1,930	2,330	2,570	1,930	2,330	2,570
8	1,990	2,390	2,630	1,990	2,390	2,630
10	2,040	2,440	2,680	2,040	2,440	2,680
12	2,110	2,510	2,750	2,110	2,510	2,750
16	2,240	2,640	2,880	2,240	2,640	2,880
20	2,460	2,860	3,100	2,460	2,860	3,100

D	￥基準単価
	g6			h7
	SL-ZPND	SH-ZPND	SHD-ZPND	SL-ZPNHD	SH-ZPNHD	SHD-ZPNHD
3	1,640	1,920	2,320	1,640	1,920	2,320
4	1,650	1,930	2,330	1,650	1,930	2,330
5	1,710	1,990	2,390	1,710	1,990	2,390
6	1,780	2,060	2,460	1,780	2,060	2,460
8	1,860	2,140	2,540	1,860	2,140	2,540
10	1,930	2,210	2,610	1,930	2,210	2,610
12	2,020	2,300	2,700	2,020	2,300	2,700
16	2,190	2,470	2,870	2,190	2,470	2,870

SUS316L
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	g6			h7
	SL-XPND	SH-XPND	SHD-XPND	SL-XPNHD	SH-XPNHD	SHD-XPNHD
3	1,340	1,620	1,740	1,340	1,620	1,740
4	1,350	1,630	1,750	1,350	1,630	1,750
5	1,390	1,670	1,790	1,390	1,670	1,790
6	1,450	1,730	1,850	1,450	1,730	1,850
8	1,510	1,790	1,910	1,510	1,790	1,910
10	1,560	1,840	1,960	1,560	1,840	1,960
12	1,630	1,910	2,030	1,630	1,910	2,030
16	1,760	2,040	2,160	1,760	2,040	2,160

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～4	5～19	20～49	50～100	101～500	501以上
値引率	基準単価	5%	15%	20%	35%	お見積り
出荷日	通常				＋2日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピン高耐食ステンレスツバ付テーパおねじのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピン高耐食ステンレスツバ付テーパおねじ	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）ツバ付テーパおねじ	【クリーン洗浄品】位置決めピン高耐食ステンレスツバ付テーパめねじ	【クリーン洗浄品】位置決めピン高耐食ステンレスツバ付テーパ圧入	【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）ツバ付テーパめねじ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目	3日目	6日目	6日目	6日目	3日目
特性・用途	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	該当なし
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
基本形状	ツバ付	ツバ付	ツバ付	ツバ付	大頭	ツバ付
導入側先端タイプ	テーパ	テーパ	テーパ	テーパ	テーパ	テーパ
取付側形状	おねじ	おねじ	めねじ	ストレート（圧入）	おねじ	めねじ

位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

導入側先端形状

導入側外径 P(mm)

取付側外径 D(mm)

洗浄方法

ねじ径M(mm)

B(mm)

L(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】位置決めピン 高耐食ステンレス ツバ付テーパ おねじ

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】位置決めピン高耐食ステンレスツバ付テーパおねじ
