【クリーン洗浄品】位置決めピン高耐食ステンレスツバ付テーパ圧入

通常単価(税別): -

税込単価: -

通常出荷日：6日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

【新材質】2026年2月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

未確定：候補が1,008型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

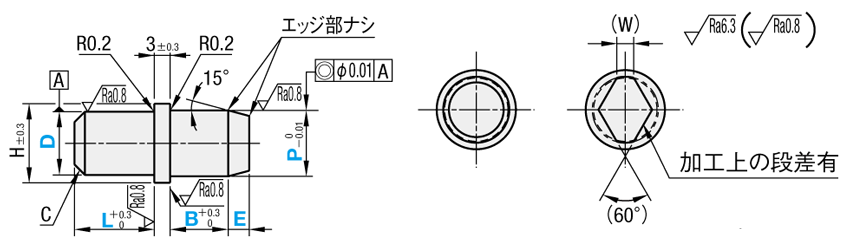

外形図・規格表

圧入

（丸）

（ダイヤ）

[ ! ]ダイヤ形状はツバ上面に加工上の段差が残ります。

[ ! ]B＋E＞20mmの場合、P寸公差0−0.02となります。
[ ! ]P−2EtanA≧0.73（先端径φ0.73以上）
参考：tan15°≒0.267 tan30°≒0.577　tan45°＝1 tan60°≒1.732
[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。
[ ! ]高強度ステンレスのL寸がD寸×3倍以上となる場合、同軸度はØ0.02となります。
[ ! ]高強度ステンレスのB寸がP寸×3倍以上となる場合、同軸度はØ0.02となります。

[ M ]材質	[ H ]硬度	ピン形状	圧入				洗浄方法
			D公差				洗浄方法
			m6	p6	g6	h7	洗浄方法	洗浄環境	梱包形態	梱包環境
高硬度ステンレス*	35HRC～	丸	SL-APJA	SL-APJPA	SL-APJGA	SL-APJHA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-APJA	SH-APJPA	SH-APJGA	SH-APJHA	精密洗浄	クラス1000	脱気2重梱包	クラス10
			SHD-APJA	SHD-APJPA	SHD-APJGA	SHD-APJHA	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
		ダイヤ	SL-APJD	SL-APJPD	SL-APJGD	SL-APJHD	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-APJD	SH-APJPD	SH-APJGD	SH-APJHD	精密洗浄	クラス1000	脱気2重梱包	クラス10
			SHD-APJD	SHD-APJPD	SHD-APJGD	SHD-APJHD	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
高強度ステンレス	55HRC～	丸	SL-ZPJA	SL-ZPJPA	SL-ZPJGA	SL-ZPJHA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-ZPJA	SH-ZPJPA	SH-ZPJGA	SH-ZPJHA	精密洗浄	クラス1000	脱気2重梱包	クラス10
			SHD-ZPJA	SHD-ZPJPA	SHD-ZPJGA	SHD-ZPJHA	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
		ダイヤ	SL-ZPJD	SL-ZPJPD	SL-ZPJGD	SL-ZPJHD	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-ZPJD	SH-ZPJPD	SH-ZPJGD	SH-ZPJHD	精密洗浄	クラス1000	脱気2重梱包	クラス10
			SHD-ZPJD	SHD-ZPJPD	SHD-ZPJGD	SHD-ZPJHD	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SUS316L	－	丸	SL-XPJA	SL-XPJPA	SL-XPJGA	SL-XPJHA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-XPJA	SH-XPJPA	SH-XPJGA	SH-XPJHA	精密洗浄	クラス1000	脱気2重梱包	クラス10
			SHD-XPJA	SHD-XPJPA	SHD-XPJGA	SHD-XPJHA	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
		ダイヤ	SL-XPJD	SL-XPJPD	SL-XPJGD	SL-XPJHD	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-XPJD	SH-XPJPD	SH-XPJGD	SH-XPJHD	精密洗浄	クラス1000	脱気2重梱包	クラス10
			SHD-XPJD	SHD-XPJPD	SHD-XPJGD	SHD-XPJHD	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]*径がφ10を超える場合、中心硬度が30HRC〜となる場合があります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

■塩水噴霧試験結果(オーステナイト系)

	高硬度ステンレス (35HRC～)	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる

■塩水噴霧試験結果(マルテンサイト系)

	高強度ステンレス (55HRC～)	SUS440C相当	SKS3相当(参考)
試験前
24hr
48hr
168hr	－	－	－

■せん断試験結果

材質	せん断荷重	硬度
高強度ステンレス	33kN	55HRC～
高硬度ステンレス	26kN	35HRC～
SUS304	20kN	10～20HRC
SKS3相当	33kN	60～63HRC
SUS440C	31kN	50～55HRC

※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定

・イメージ図

規格表

	型式		−	P	−	L	−	B	−	E

	Type	D
E寸指定なし	SL-APJA	6	−	P4.01	−	L8	−	B5.0
E寸指定あり	SHD-APJA	6	−	P4.01	−	L8	−	B5.0	−	E5.0

■公差

D	m6	p6	g6	h7
1.00 ～3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	－0.002 －0.008	0 －0.010
3.01 ～6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	－0.004 －0.012	0 －0.012
6.01 ～10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	－0.005 －0.014	0 －0.015
10.01 ～18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	－0.006 －0.017	0 －0.018
18.01 ～25.50	＋0.021 ＋0.008	＋0.035 ＋0.022	－0.007 －0.020	0 －0.021

■圧入＜丸＞

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	E		C	H	(W)
Type			D				指定なし	指定0.1mm単位
高硬度ステンレス（35HRC～） SL-APJA(m6) SH-APJA(m6) SHD-APJA(m6) SL-APJPA(p6) SH-APJPA(p6) SHD-APJPA(p6) SL-APJGA(g6) SH-APJGA(g6) SHD-APJGA(g6) SL-APJHA(h7) SH-APJHA(h7) SHD-APJHA(h7)	高強度ステンレス（55HRC～） SL-ZPJA(m6) SH-ZPJA(m6) SHD-ZPJA(m6) SL-ZPJPA(p6) SH-ZPJPA(p6) SHD-ZPJPA(p6) SL-ZPJGA(g6) SH-ZPJGA(g6) SHD-ZPJGA(g6) SL-ZPJHA(h7) SH-ZPJHA(h7) SHD-ZPJHA(h7)	SUS316L SL-XPJA(m6) SH-XPJA(m6) SHD-XPJA(m6) SL-XPJPA(p6) SH-XPJPA(p6) SHD-XPJPA(p6) SL-XPJGA(g6) SH-XPJGA(g6) SHD-XPJGA(g6) SL-XPJHA(h7) SH-XPJHA(h7) SHD-XPJHA(h7)	3	2.00～4.00	3～16	1.0～15.0	2	0.5～10.0	0.5	6.0	1.0
			4			1.0～30.0	3		1.0		1.2
			5	3.00～6.00			3			8.0	1.5
			6				3				1.8
			7	3.00～7.00			3			9.0
			8	5.00～9.00	4～16		4		1.5	11.0	2.2
			9				4
			10	6.00～11.00	5～25		4		2.0	13.0	3.0
			11				4
			12	7.00～13.00			4			15.0	3.2
			13		13～25		4
			15	7.00～15.00	15～25		4			17.0	3.5
			16	13.00～17.00	16～25		4		3.0	19.0	4.0
			18	15.00～19.00	18～27		4			21.0
			20	16.00～21.00	20～30		4			23.0	5.0
			22	18.00～23.00	22～31		4			25.0

■圧入＜ダイヤ＞

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	E		C	H	(W)
Type			D				指定なし	指定0.1mm単位
高硬度ステンレス（35HRC～） SL-APJD(m6) SH-APJD(m6) SHD-APJD(m6) SL-APJPD(p6) SH-APJPD(p6) SHD-APJPD(p6) SL-APJGD(g6) SH-APJGD(g6) SHD-APJGD(g6) SL-APJHD(h7) SH-APJHD(h7) SHD-APJHD(h7)	高強度ステンレス（55HRC～） SL-ZPJD(m6) SH-ZPJD(m6) SHD-ZPJD(m6) SL-ZPJPD(p6) SH-ZPJPD(p6) SHD-ZPJPD(p6) SL-ZPJGD(g6) SH-ZPJGD(g6) SHD-ZPJGD(g6) SL-ZPJHD(h7) SH-ZPJHD(h7) SHD-ZPJHD(h7)	SUS316L SL-XPJD(m6) SH-XPJD(m6) SHD-XPJD(m6) SL-XPJPD(p6) SH-XPJPD(p6) SHD-XPJPD(p6) SL-XPJGD(g6) SH-XPJGD(g6) SHD-XPJGD(g6) SL-XPJHD(h7) SH-XPJHD(h7) SHD-XPJHD(h7)	3	2.00～4.00	4～16	2.0～15.0	2	0.5～10.0	0.5	6.0	1.0
			4			2.0～20.0	3		1.0		1.2
			5	3.00～6.00			3			8.0	1.5
			6				3				1.8
			7	3.00～7.00			3			9.0
			8	5.00～9.00	5～16		4		1.5	11.0	2.2
			9				4
			10	6.00～11.00	5～25		4		2.0	13.0	3.0
			11				4
			12	7.00～13.00			4			15.0	3.2
			13		13～25		4
			15	7.00～15.00	15～25		4			17.0	3.5
			16	13.00～17.00	16～25		4		3.0	19.0	4.0
			18	15.00～19.00	18～27		4			21.0
			20	16.00～21.00	20～30		4			23.0	5.0
			22	18.00～23.00	22～31		4			25.0

[ ! ]高強度ステンレス、SUS316LはD寸16mm以下に適用となります。
[ ! ]高強度ステンレスのB寸はP寸×5また規格表上の最大値までの適用となります。

追加工

型式	−	P	−	L	−	B	−	E	−	(HC・RAC・LAC…etc)
SL-APJA6	−	P4.88	−	L8	−	B3.5			−	HC7.0-TBA5.0

日目出荷

[ NG ]ストーク適用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

2面幅加工を追加

HC=指定0.5mm
[ ! ]HC＞D　HC＞P

SL-APJA6-P4.88-L8-B3.5-HC7.0

500

RAC

六角穴を追加

[ ! ]S+3≦P-2×Etan15°（≒0.27）

[ NG ]LACとの併用不可

D	適用寸法	六角穴寸法
D	B	S	e
8～9	7.0～	4	2.5
10～11	8.0～	5	3
12～16	9.0～	6	4
17～19	9.0～	6	4
20～25	9.0～	6	4

SL-APJA6-P4.88-L8-B3.5-RAC

600

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用　[ NG ]RACとの併用不可

適用寸法		レンチ寸法
P	B	Q
～9.99	5.0～9.9	2
～9.99	10.0～30.0	2.5
10.00～	5.0～7.9	2
	8.0～11.9	2.5
	12.0～30.0	3.5

SL-APJA6-P4.88-L8-B3.5-LAC

300

TBA

ツバ厚を変更

ツバ厚を2.51～10.0に変更　
指定単位0.1mm
[ ! ]ツバ厚公差±0.05になります
[ ! ]D≧4に適用

SL-APJA6-P4.88-L8-B3.5-TBA5

100

TBH

ツバ寸法を変更

ツバ径を小さくします
指定単位0.5mm
[ ! ]D+0.5＜TBH＜H　[ ! ]P+0.5＜TBH＜H
[ ! ]ツバ部公差は±0.3mmです

SL-APJA6-P4.88-L8-B3.5-TBH7

100

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

乾燥

エアブロー(オイルフリー)
使用

防錆梱包

防錆袋使用

・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄

電解研磨

材質に応じた電解研磨槽
で電解研磨

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合
防錆梱包（1重梱包）	1重目梱包2重目梱包	1重目梱包2重目梱包乾燥剤
一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

...

型番

SH-APJA3-P[2-4/0.01]-L[3-16/1]-B[1-15/0.1]

SH-APJA4-P[2-4/0.01]-L[3-16/1]-B[1-30/0.1]

SH-APJA5-P[3-6/0.01]-L[3-16/1]-B[1-30/0.1]

SH-APJA6-P[3-6/0.01]-L[3-16/1]-B[1-30/0.1]

SH-APJA7-P[3-7/0.01]-L[3-16/1]-B[1-30/0.1]

SH-APJA8-P[5-9/0.01]-L[4-16/1]-B[1-30/0.1]

SH-APJA9-P[5-9/0.01]-L[4-16/1]-B[1-30/0.1]

SH-APJA10-P[6-11/0.01]-L[5-25/1]-B[1-30/0.1]

SH-APJA11-P[6-11/0.01]-L[5-25/1]-B[1-30/0.1]

SH-APJA12-P[7-13/0.01]-L[5-25/1]-B[1-30/0.1]

SH-APJA13-P[7-13/0.01]-L[13-25/1]-B[1-30/0.1]

SH-APJA15-P[7-15/0.01]-L[15-25/1]-B[1-30/0.1]

SH-APJA16-P[13-17/0.01]-L[16-25/1]-B[1-30/0.1]

SH-APJA18-P[15-19/0.01]-L[18-27/1]-B[1-30/0.1]

SH-APJA20-P[16-21/0.01]-L[20-30/1]-B[1-30/0.1]

SH-APJA22-P[18-23/0.01]-L[22-31/1]-B[1-30/0.1]

SH-APJD3-P[2-4/0.01]-L[4-16/1]-B[2-15/0.1]

SH-APJD4-P[2-4/0.01]-L[4-16/1]-B[2-20/0.1]

SH-APJD5-P[3-6/0.01]-L[4-16/1]-B[2-20/0.1]

SH-APJD6-P[3-6/0.01]-L[4-16/1]-B[2-20/0.1]

SH-APJD7-P[3-7/0.01]-L[4-16/1]-B[2-20/0.1]

SH-APJD8-P[5-9/0.01]-L[5-16/1]-B[2-20/0.1]

SH-APJD9-P[5-9/0.01]-L[5-16/1]-B[2-20/0.1]

SH-APJD10-P[6-11/0.01]-L[5-25/1]-B[2-20/0.1]

SH-APJD11-P[6-11/0.01]-L[5-25/1]-B[2-20/0.1]

SH-APJD12-P[7-13/0.01]-L[5-25/1]-B[2-20/0.1]

SH-APJD13-P[7-13/0.01]-L[13-25/1]-B[2-20/0.1]

SH-APJD15-P[7-15/0.01]-L[15-25/1]-B[2-20/0.1]

SH-APJD16-P[13-17/0.01]-L[16-25/1]-B[2-20/0.1]

SH-APJD18-P[15-19/0.01]-L[18-27/1]-B[2-20/0.1]

SH-APJD20-P[16-21/0.01]-L[20-30/1]-B[2-20/0.1]

SH-APJD22-P[18-23/0.01]-L[22-31/1]-B[2-20/0.1]

SH-APJGA3-P[2-4/0.01]-L[3-16/1]-B[1-15/0.1]

SH-APJGA4-P[2-4/0.01]-L[3-16/1]-B[1-30/0.1]

SH-APJGA5-P[3-6/0.01]-L[3-16/1]-B[1-30/0.1]

SH-APJGA6-P[3-6/0.01]-L[3-16/1]-B[1-30/0.1]

SH-APJGA7-P[3-7/0.01]-L[3-16/1]-B[1-30/0.1]

SH-APJGA8-P[5-9/0.01]-L[4-16/1]-B[1-30/0.1]

SH-APJGA9-P[5-9/0.01]-L[4-16/1]-B[1-30/0.1]

SH-APJGA10-P[6-11/0.01]-L[5-25/1]-B[1-30/0.1]

SH-APJGA11-P[6-11/0.01]-L[5-25/1]-B[1-30/0.1]

SH-APJGA12-P[7-13/0.01]-L[5-25/1]-B[1-30/0.1]

SH-APJGA13-P[7-13/0.01]-L[13-25/1]-B[1-30/0.1]

SH-APJGA15-P[7-15/0.01]-L[15-25/1]-B[1-30/0.1]

SH-APJGA16-P[13-17/0.01]-L[16-25/1]-B[1-30/0.1]

SH-APJGA18-P[15-19/0.01]-L[18-27/1]-B[1-30/0.1]

SH-APJGA20-P[16-21/0.01]-L[20-30/1]-B[1-30/0.1]

SH-APJGA22-P[18-23/0.01]-L[22-31/1]-B[1-30/0.1]

SH-APJGD3-P[2-4/0.01]-L[4-16/1]-B[2-15/0.1]

SH-APJGD4-P[2-4/0.01]-L[4-16/1]-B[2-20/0.1]

SH-APJGD5-P[3-6/0.01]-L[4-16/1]-B[2-20/0.1]

SH-APJGD6-P[3-6/0.01]-L[4-16/1]-B[2-20/0.1]

SH-APJGD7-P[3-7/0.01]-L[4-16/1]-B[2-20/0.1]

SH-APJGD8-P[5-9/0.01]-L[5-16/1]-B[2-20/0.1]

SH-APJGD9-P[5-9/0.01]-L[5-16/1]-B[2-20/0.1]

SH-APJGD10-P[6-11/0.01]-L[5-25/1]-B[2-20/0.1]

SH-APJGD11-P[6-11/0.01]-L[5-25/1]-B[2-20/0.1]

SH-APJGD12-P[7-13/0.01]-L[5-25/1]-B[2-20/0.1]

SH-APJGD13-P[7-13/0.01]-L[13-25/1]-B[2-20/0.1]

SH-APJGD15-P[7-15/0.01]-L[15-25/1]-B[2-20/0.1]

詳細材質

導入側先端形状

導入側外径 P

(mm)

取付側外径 D

(mm)

取付側公差

洗浄方法

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

高硬度ステンレス(35HRC～)	丸	2 ～ 4	3	m6	精密洗浄	1 ～ 15	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 4	4	m6	精密洗浄	1 ～ 30	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	3 ～ 6	5	m6	精密洗浄	1 ～ 30	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	3 ～ 6	6	m6	精密洗浄	1 ～ 30	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	3 ～ 7	7	m6	精密洗浄	1 ～ 30	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	5 ～ 9	8	m6	精密洗浄	1 ～ 30	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	5 ～ 9	9	m6	精密洗浄	1 ～ 30	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 11	10	m6	精密洗浄	1 ～ 30	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 11	11	m6	精密洗浄	1 ～ 30	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	7 ～ 13	12	m6	精密洗浄	1 ～ 30	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	7 ～ 13	13	m6	精密洗浄	1 ～ 30	13 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	7 ～ 15	15	m6	精密洗浄	1 ～ 30	15 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	13 ～ 17	16	m6	精密洗浄	1 ～ 30	16 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	15 ～ 19	18	m6	精密洗浄	1 ～ 30	18 ～ 27	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	16 ～ 21	20	m6	精密洗浄	1 ～ 30	20 ～ 30	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	18 ～ 23	22	m6	精密洗浄	1 ～ 30	22 ～ 31	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 4	3	m6	精密洗浄	2 ～ 15	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 4	4	m6	精密洗浄	2 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	3 ～ 6	5	m6	精密洗浄	2 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	3 ～ 6	6	m6	精密洗浄	2 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	3 ～ 7	7	m6	精密洗浄	2 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	5 ～ 9	8	m6	精密洗浄	2 ～ 20	5 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	5 ～ 9	9	m6	精密洗浄	2 ～ 20	5 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	6 ～ 11	10	m6	精密洗浄	2 ～ 20	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	6 ～ 11	11	m6	精密洗浄	2 ～ 20	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	7 ～ 13	12	m6	精密洗浄	2 ～ 20	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	7 ～ 13	13	m6	精密洗浄	2 ～ 20	13 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	7 ～ 15	15	m6	精密洗浄	2 ～ 20	15 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	13 ～ 17	16	m6	精密洗浄	2 ～ 20	16 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	15 ～ 19	18	m6	精密洗浄	2 ～ 20	18 ～ 27	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	16 ～ 21	20	m6	精密洗浄	2 ～ 20	20 ～ 30	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	18 ～ 23	22	m6	精密洗浄	2 ～ 20	22 ～ 31	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 4	3	g6	精密洗浄	1 ～ 15	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 4	4	g6	精密洗浄	1 ～ 30	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	3 ～ 6	5	g6	精密洗浄	1 ～ 30	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	3 ～ 6	6	g6	精密洗浄	1 ～ 30	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	3 ～ 7	7	g6	精密洗浄	1 ～ 30	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	5 ～ 9	8	g6	精密洗浄	1 ～ 30	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	5 ～ 9	9	g6	精密洗浄	1 ～ 30	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 11	10	g6	精密洗浄	1 ～ 30	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 11	11	g6	精密洗浄	1 ～ 30	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	7 ～ 13	12	g6	精密洗浄	1 ～ 30	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	7 ～ 13	13	g6	精密洗浄	1 ～ 30	13 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	7 ～ 15	15	g6	精密洗浄	1 ～ 30	15 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	13 ～ 17	16	g6	精密洗浄	1 ～ 30	16 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	15 ～ 19	18	g6	精密洗浄	1 ～ 30	18 ～ 27	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	16 ～ 21	20	g6	精密洗浄	1 ～ 30	20 ～ 30	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	18 ～ 23	22	g6	精密洗浄	1 ～ 30	22 ～ 31	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 4	3	g6	精密洗浄	2 ～ 15	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 4	4	g6	精密洗浄	2 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	3 ～ 6	5	g6	精密洗浄	2 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	3 ～ 6	6	g6	精密洗浄	2 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	3 ～ 7	7	g6	精密洗浄	2 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	5 ～ 9	8	g6	精密洗浄	2 ～ 20	5 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	5 ～ 9	9	g6	精密洗浄	2 ～ 20	5 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	6 ～ 11	10	g6	精密洗浄	2 ～ 20	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	6 ～ 11	11	g6	精密洗浄	2 ～ 20	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	7 ～ 13	12	g6	精密洗浄	2 ～ 20	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	7 ～ 13	13	g6	精密洗浄	2 ～ 20	13 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	7 ～ 15	15	g6	精密洗浄	2 ～ 20	15 ～ 25	高硬度ステンレス	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	APJA3
- ( - )	6日目	APJA4
- ( - )	6日目	APJA5
- ( - )	6日目	APJA6
- ( - )	6日目	APJA7
- ( - )	6日目	APJA8
- ( - )	6日目	APJA9
- ( - )	6日目	APJA10
- ( - )	6日目	APJA11
- ( - )	6日目	APJA12
- ( - )	6日目	APJA13
- ( - )	6日目	APJA15
- ( - )	6日目	APJA16
- ( - )	6日目	APJA18
- ( - )	6日目	APJA20
- ( - )	6日目	APJA22
- ( - )	6日目	APJD3
- ( - )	6日目	APJD4
- ( - )	6日目	APJD5
- ( - )	6日目	APJD6
- ( - )	6日目	APJD7
- ( - )	6日目	APJD8
- ( - )	6日目	APJD9
- ( - )	6日目	APJD10
- ( - )	6日目	APJD11
- ( - )	6日目	APJD12
- ( - )	6日目	APJD13
- ( - )	6日目	APJD15
- ( - )	6日目	APJD16
- ( - )	6日目	APJD18
- ( - )	6日目	APJD20
- ( - )	6日目	APJD22
- ( - )	6日目	APJGA3
- ( - )	6日目	APJGA4
- ( - )	6日目	APJGA5
- ( - )	6日目	APJGA6
- ( - )	6日目	APJGA7
- ( - )	6日目	APJGA8
- ( - )	6日目	APJGA9
- ( - )	6日目	APJGA10
- ( - )	6日目	APJGA11
- ( - )	6日目	APJGA12
- ( - )	6日目	APJGA13
- ( - )	6日目	APJGA15
- ( - )	6日目	APJGA16
- ( - )	6日目	APJGA18
- ( - )	6日目	APJGA20
- ( - )	6日目	APJGA22
- ( - )	6日目	APJGD3
- ( - )	6日目	APJGD4
- ( - )	6日目	APJGD5
- ( - )	6日目	APJGD6
- ( - )	6日目	APJGD7
- ( - )	6日目	APJGD8
- ( - )	6日目	APJGD9
- ( - )	6日目	APJGD10
- ( - )	6日目	APJGD11
- ( - )	6日目	APJGD12
- ( - )	6日目	APJGD13
- ( - )	6日目	APJGD15

...

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

【新材質】2026年2月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■圧入＜丸＞
高硬度ステンレス（35HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	m6			p6			g6			h7
	SL-APJA	SH-APJA	SHD-APJA	SL-APJPA	SH-APJPA	SHD-APJPA	SL-APJGA	SH-APJGA	SHD-APJGA	SL-APJHA	SH-APJHA	SHD-APJHA
3	1,370	1,770	2,010	1,370	1,770	2,010	1,370	1,770	2,010	1,370	1,770	2,010
4	1,380	1,780	2,020	1,380	1,780	2,020	1,380	1,780	2,020	1,380	1,780	2,020
5	1,420	1,820	2,060	1,420	1,820	2,060	1,420	1,820	2,060	1,420	1,820	2,060
6	1,480	1,880	2,120	1,480	1,880	2,120	1,480	1,880	2,120	1,480	1,880	2,120
7	1,510	1,910	2,150	1,510	1,910	2,150	1,510	1,910	2,150	1,510	1,910	2,150
8	1,540	1,940	2,180	1,540	1,940	2,180	1,540	1,940	2,180	1,540	1,940	2,180
9	1,580	1,980	2,220	1,580	1,980	2,220	1,580	1,980	2,220	1,580	1,980	2,220
10	1,610	2,010	2,250	1,610	2,010	2,250	1,610	2,010	2,250	1,610	2,010	2,250
11	1,640	2,040	2,280	1,640	2,040	2,280	1,640	2,040	2,280	1,640	2,040	2,280
12	1,670	2,070	2,310	1,670	2,070	2,310	1,670	2,070	2,310	1,670	2,070	2,310
13	1,700	2,100	2,340	1,700	2,100	2,340	1,700	2,100	2,340	1,700	2,100	2,340
15	1,880	2,280	2,520	1,880	2,280	2,520	1,880	2,280	2,520	1,880	2,280	2,520
16	2,000	2,400	2,640	2,000	2,400	2,640	2,000	2,400	2,640	2,000	2,400	2,640
18	2,150	2,550	2,790	2,150	2,550	2,790	2,150	2,550	2,790	2,150	2,550	2,790
20	2,300	2,700	2,940	2,300	2,700	2,940	2,300	2,700	2,940	2,300	2,700	2,940
22	2,440	2,840	3,080	2,440	2,840	3,080	2,440	2,840	3,080	2,440	2,840	3,080

高強度ステンレス（55HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	m6			p6			g6			h7
	SL-ZPJA	SH-ZPJA	SHD-ZPJA	SL-ZPJPA	SH-ZPJPA	SHD-ZPJPA	SL-ZPJGA	SH-ZPJGA	SHD-ZPJGA	SL-ZPJHA	SH-ZPJHA	SHD-ZPJHA
3	1,060	1,340	1,740	1,060	1,340	1,740	1,060	1,340	1,740	1,060	1,340	1,740
4	1,070	1,350	1,750	1,070	1,350	1,750	1,070	1,350	1,750	1,070	1,350	1,750
5	1,120	1,400	1,800	1,120	1,400	1,800	1,120	1,400	1,800	1,120	1,400	1,800
6	1,200	1,480	1,880	1,200	1,480	1,880	1,200	1,480	1,880	1,200	1,480	1,880
7	1,240	1,520	1,920	1,240	1,520	1,920	1,240	1,520	1,920	1,240	1,520	1,920
8	1,280	1,560	1,960	1,280	1,560	1,960	1,280	1,560	1,960	1,280	1,560	1,960
9	1,330	1,610	2,010	1,330	1,610	2,010	1,330	1,610	2,010	1,330	1,610	2,010
10	1,370	1,650	2,050	1,370	1,650	2,050	1,370	1,650	2,050	1,370	1,650	2,050
11	1,410	1,690	2,090	1,410	1,690	2,090	1,410	1,690	2,090	1,410	1,690	2,090
12	1,450	1,730	2,130	1,450	1,730	2,130	1,450	1,730	2,130	1,450	1,730	2,130
13	1,490	1,770	2,170	1,490	1,770	2,170	1,490	1,770	2,170	1,490	1,770	2,170
15	1,720	2,000	2,400	1,720	2,000	2,400	1,720	2,000	2,400	1,720	2,000	2,400
16	1,880	2,160	2,560	1,880	2,160	2,560	1,880	2,160	2,560	1,880	2,160	2,560

SUS316L
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	m6			p6			g6			h7
	SL-XPJA	SH-XPJA	SHD-XPJA	SL-XPJPA	SH-XPJPA	SHD-XPJPA	SL-XPJGA	SH-XPJGA	SHD-XPJGA	SL-XPJHA	SH-XPJHA	SHD-XPJHA
3	890	1,170	1,290	890	1,170	1,290	890	1,170	1,290	890	1,170	1,290
4	900	1,180	1,300	900	1,180	1,300	900	1,180	1,300	900	1,180	1,300
5	940	1,220	1,340	940	1,220	1,340	940	1,220	1,340	940	1,220	1,340
6	1,000	1,280	1,400	1,000	1,280	1,400	1,000	1,280	1,400	1,000	1,280	1,400
7	1,030	1,310	1,430	1,030	1,310	1,430	1,030	1,310	1,430	1,030	1,310	1,430
8	1,060	1,340	1,460	1,060	1,340	1,460	1,060	1,340	1,460	1,060	1,340	1,460
9	1,100	1,380	1,500	1,100	1,380	1,500	1,100	1,380	1,500	1,100	1,380	1,500
10	1,130	1,410	1,530	1,130	1,410	1,530	1,130	1,410	1,530	1,130	1,410	1,530
11	1,160	1,440	1,560	1,160	1,440	1,560	1,160	1,440	1,560	1,160	1,440	1,560
12	1,190	1,470	1,590	1,190	1,470	1,590	1,190	1,470	1,590	1,190	1,470	1,590
13	1,220	1,500	1,620	1,220	1,500	1,620	1,220	1,500	1,620	1,220	1,500	1,620
15	1,400	1,680	1,800	1,400	1,680	1,800	1,400	1,680	1,800	1,400	1,680	1,800
16	1,520	1,800	1,920	1,520	1,800	1,920	1,520	1,800	1,920	1,520	1,800	1,920

■圧入＜ダイヤ＞
高硬度ステンレス（35HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	m6			p6			g6			h7
	SL-APJD	SH-APJD	SHD-APJD	SL-APJPD	SH-APJPD	SHD-APJPD	SL-APJGD	SH-APJGD	SHD-APJGD	SL-APJHD	SH-APJHD	SHD-APJHD
3	1,510	1,910	2,150	1,510	1,910	2,150	1,510	1,910	2,150	1,510	1,910	2,150
4	1,540	1,940	2,180	1,540	1,940	2,180	1,540	1,940	2,180	1,540	1,940	2,180
5	1,580	1,980	2,220	1,580	1,980	2,220	1,580	1,980	2,220	1,580	1,980	2,220
6	1,640	2,040	2,280	1,640	2,040	2,280	1,640	2,040	2,280	1,640	2,040	2,280
7	1,670	2,070	2,310	1,670	2,070	2,310	1,670	2,070	2,310	1,670	2,070	2,310
8	1,690	2,090	2,330	1,690	2,090	2,330	1,690	2,090	2,330	1,690	2,090	2,330
9	1,730	2,130	2,370	1,730	2,130	2,370	1,730	2,130	2,370	1,730	2,130	2,370
10	1,770	2,170	2,410	1,770	2,170	2,410	1,770	2,170	2,410	1,770	2,170	2,410
11	1,800	2,200	2,440	1,800	2,200	2,440	1,800	2,200	2,440	1,800	2,200	2,440
12	1,830	2,230	2,470	1,830	2,230	2,470	1,830	2,230	2,470	1,830	2,230	2,470
13	1,860	2,260	2,500	1,860	2,260	2,500	1,860	2,260	2,500	1,860	2,260	2,500
15	2,040	2,440	2,680	2,040	2,440	2,680	2,040	2,440	2,680	2,040	2,440	2,680
16	2,150	2,550	2,790	2,150	2,550	2,790	2,150	2,550	2,790	2,150	2,550	2,790
18	2,310	2,710	2,950	2,310	2,710	2,950	2,310	2,710	2,950	2,310	2,710	2,950
20	2,460	2,860	3,100	2,460	2,860	3,100	2,460	2,860	3,100	2,460	2,860	3,100
22	2,600	3,000	3,240	2,600	3,000	3,240	2,600	3,000	3,240	2,600	3,000	3,240

D	￥基準単価
	m6			p6			g6			h7
	SL-ZPJD	SH-ZPJD	SHD-ZPJD	SL-ZPJPD	SH-ZPJPD	SHD-ZPJPD	SL-ZPJGD	SH-ZPJGD	SHD-ZPJGD	SL-ZPJHD	SH-ZPJHD	SHD-ZPJHD
3	1,240	1,520	1,920	1,240	1,520	1,920	1,240	1,520	1,920	1,240	1,520	1,920
4	1,280	1,560	1,960	1,280	1,560	1,960	1,280	1,560	1,960	1,280	1,560	1,960
5	1,330	1,610	2,010	1,330	1,610	2,010	1,330	1,610	2,010	1,330	1,610	2,010
6	1,410	1,690	2,090	1,410	1,690	2,090	1,410	1,690	2,090	1,410	1,690	2,090
7	1,450	1,730	2,130	1,450	1,730	2,130	1,450	1,730	2,130	1,450	1,730	2,130
8	1,470	1,750	2,150	1,470	1,750	2,150	1,470	1,750	2,150	1,470	1,750	2,150
9	1,520	1,800	2,200	1,520	1,800	2,200	1,520	1,800	2,200	1,520	1,800	2,200
10	1,580	1,860	2,260	1,580	1,860	2,260	1,580	1,860	2,260	1,580	1,860	2,260
11	1,620	1,900	2,300	1,620	1,900	2,300	1,620	1,900	2,300	1,620	1,900	2,300
12	1,650	1,930	2,330	1,650	1,930	2,330	1,650	1,930	2,330	1,650	1,930	2,330
13	1,690	1,970	2,370	1,690	1,970	2,370	1,690	1,970	2,370	1,690	1,970	2,370
15	1,930	2,210	2,610	1,930	2,210	2,610	1,930	2,210	2,610	1,930	2,210	2,610
16	2,070	2,350	2,750	2,070	2,350	2,750	2,070	2,350	2,750	2,070	2,350	2,750

SUS316L
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	m6			p6			g6			h7
	SL-XPJD	SH-XPJD	SHD-XPJD	SL-XPJPD	SH-XPJPD	SHD-XPJPD	SL-XPJGD	SH-XPJGD	SHD-XPJGD	SL-XPJHD	SH-XPJHD	SHD-XPJHD
3	1,030	1,310	1,430	1,030	1,310	1,430	1,030	1,310	1,430	1,030	1,310	1,430
4	1,060	1,340	1,460	1,060	1,340	1,460	1,060	1,340	1,460	1,060	1,340	1,460
5	1,100	1,380	1,500	1,100	1,380	1,500	1,100	1,380	1,500	1,100	1,380	1,500
6	1,160	1,440	1,560	1,160	1,440	1,560	1,160	1,440	1,560	1,160	1,440	1,560
7	1,190	1,470	1,590	1,190	1,470	1,590	1,190	1,470	1,590	1,190	1,470	1,590
8	1,210	1,490	1,610	1,210	1,490	1,610	1,210	1,490	1,610	1,210	1,490	1,610
9	1,250	1,530	1,650	1,250	1,530	1,650	1,250	1,530	1,650	1,250	1,530	1,650
10	1,290	1,570	1,690	1,290	1,570	1,690	1,290	1,570	1,690	1,290	1,570	1,690
11	1,320	1,600	1,720	1,320	1,600	1,720	1,320	1,600	1,720	1,320	1,600	1,720
12	1,350	1,630	1,750	1,350	1,630	1,750	1,350	1,630	1,750	1,350	1,630	1,750
13	1,380	1,660	1,780	1,380	1,660	1,780	1,380	1,660	1,780	1,380	1,660	1,780
15	1,560	1,840	1,960	1,560	1,840	1,960	1,560	1,840	1,960	1,560	1,840	1,960
16	1,670	1,950	2,070	1,670	1,950	2,070	1,670	1,950	2,070	1,670	1,950	2,070

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～4	5～19	20～49	50～100	101～500	501以上
値引率	基準単価	5%	15%	20%	35%	お見積り
出荷日	通常				＋2日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピン高耐食ステンレスツバ付テーパ圧入のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピン高耐食ステンレスツバ付テーパ圧入	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）ツバ付テーパ圧入	【クリーン洗浄品】位置決めピン高耐食ステンレスツバ付テーパめねじ	【クリーン洗浄品】位置決めピン高耐食ステンレスツバ付テーパおねじ	【クリーン洗浄品】位置決めピン高耐食ステンレス大頭テーパ圧入	【クリーン洗浄品】位置決めピン高耐食ステンレス小頭テーパ圧入
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目	3日目	6日目	6日目	6日目	6日目
特性・用途	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
基本形状	ツバ付	ツバ付	ツバ付	ツバ付	大頭	小頭
導入側先端タイプ	テーパ	テーパ	テーパ	テーパ	テーパ	テーパ
取付側形状	ストレート（圧入）	ストレート（圧入）	めねじ	おねじ	ストレート（圧入）	ストレート（圧入）

よく一緒に購入される商品

ミスミ
位置決めピン　ツバ付タイプ　－先端形状選…4.1
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
位置決めピン　大頭ラウンドテーパタイプ　…0
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
位置決めピン高耐食ステンレス（55・3…4.5
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
位置決めピン　小頭テーパタイプ　テーパ角…4.6
通常価格(税別) : -
通常出荷日 : 2日目～

位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

導入側先端形状

導入側外径 P(mm)

取付側外径 D(mm)

取付側公差

洗浄方法

B(mm)

L(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】位置決めピン 高耐食ステンレス ツバ付テーパ 圧入

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】位置決めピン高耐食ステンレスツバ付テーパ圧入
