【クリーン洗浄品】位置決めピン　高硬度ステンレス　ストレート先端形状選択　－めねじ－

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
材質
ステンレス
詳細材質
高硬度ステンレス(35HRC～)
基本形状
ストレート
取付側形状
めねじ
表面処理
なし
熱処理
なし
材質証明書
対象
材質証明書：材質
高硬度ステンレス

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が36型番あります。

外形図・規格表
型番リスト
詳細情報

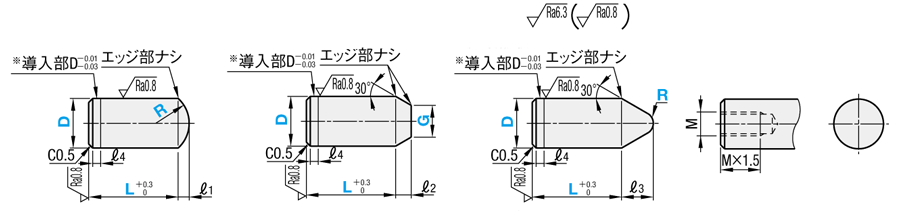

外形図・規格表

圧入

●先端形状R

●先端形状テーパ

●先端形状テーパR

[ ! ]ℓ₁＝R－位置決めピン　高硬度ステンレス　ストレート先端形状選択　－めねじ－:関連画像

[ ! ]ℓ₂＝ D－G2tan30° 　参考：2tan30°≒1.15

[ ! ]G＝Dの時C0.2程度の面取り

[ ! ]ℓ₃＝D2÷tan30°＋R－（R÷sin30°）

参考：tan30°≒0.577
sin30°＝0.5

めねじ

[ ! ]めねじの図面で特に記載の無い部分は、圧入と同じです。

※D公差g6・h7は導入部がつきません。（ℓ₄）

[ M ]材質	[ H ]硬度	先端形状	Type	洗浄方法
			めねじ	洗浄方法	洗浄環境	梱包形態	梱包環境
高硬度ステンレス	35HRC～	R	SL-APSTFR	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-APSTFR	精密洗浄	クラス1000	脱気2重梱包	クラス10
			SHD-APSTFR	電解研磨＋精密洗浄
		テーパ	SL-APSTT	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-APSTT	精密洗浄	クラス1000	脱気2重梱包	クラス10
			SHD-APSTT	電解研磨＋精密洗浄
		テーパＲ	SL-APSTTR	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-APSTTR	精密洗浄	クラス1000	脱気2重梱包	クラス10
			SHD-APSTTR	電解研磨＋精密洗浄

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式		−	D	−	L	−	R	−	G

Type	D公差
SL-APSTFR	M	−	D6.25	−	L14.0	−	R6
SHD-APSTT	P	−	D8.50	−	L25.0			−	G3
SHD-APSTTR	G	−	D11.30	−	L25.0	−	R5

■公差選択

D	m6	p6	g6	h7
1.00 ～3.00	＋0.008	＋0.012	－0.002	0
1.00 ～3.00	＋0.002	＋0.006	－0.008	－0.010
3.01 ～6.00	＋0.012	＋0.020	－0.004	0
3.01 ～6.00	＋0.004	＋0.012	－0.012	－0.012
6.01 ～10.00	＋0.015	＋0.024	－0.005	0
6.01 ～10.00	＋0.006	＋0.015	－0.014	－0.015
10.01 ～18.00	＋0.018	＋0.029	－0.006	0
10.01 ～18.00	＋0.007	＋0.018	－0.017	－0.018
18.01 ～25.50	＋0.021	＋0.035	－0.007	0
18.01 ～25.50	＋0.008	＋0.022	－0.020	－0.021

型式				D 指定0.01mm単位	L 指定0.1mm単位	R 指定1mm単位	G 指定1mm単位	M (並目)	※締付トルク N・cm
Type			D公差
						R・テーパR形状	テーパ形状
(R) SL-APSTFR SH-APSTFR SHD-APSTFR	(テーパ) SL-APSTT SH-APSTT SHD-APSTT	(テーパR) SL-APSTTR SH-APSTTR SHD-APSTTR	M(m6) P(p6) G(g6) H(h7)	6.01～7.99	10～60	R形状 R≧D/2 テーパR形状 R≦D/2	テーパ形状Ｇ≦D	M3	147
				8.00～10.99	15～60			M4	333
				11.00～14.99				M5	676
				15.00～17.99	17～60			M6	1156
				18.00～25.50

＊締付トルク（参考値）、ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-APSTFRG-D[6.01-25.5/0.01]-L[10-60/0.1]-R[3-100/1]

SH-APSTFRH-D[6.01-25.5/0.01]-L[10-60/0.1]-R[3-100/1]

SH-APSTFRM-D[6.01-25.5/0.01]-L[10-60/0.1]-R[3-100/1]

SH-APSTFRP-D[6.01-25.5/0.01]-L[10-60/0.1]-R[3-100/1]

SH-APSTTG-D[6.01-25.5/0.01]-L[10-60/0.1]-G[1-25/1]

SH-APSTTH-D[6.01-25.5/0.01]-L[10-60/0.1]-G[1-25/1]

SH-APSTTM-D[6.01-25.5/0.01]-L[10-60/0.1]-G[1-25/1]

SH-APSTTP-D[6.01-25.5/0.01]-L[10-60/0.1]-G[1-10/1]

SH-APSTTRG-D[6.01-25.5/0.01]-L[10-60/0.1]-R[1-12/1]

SH-APSTTRH-D[6.01-25.5/0.01]-L[10-60/0.1]-R[1-12/1]

SH-APSTTRM-D[6.01-25.5/0.01]-L[10-60/0.1]-R[1-12/1]

SH-APSTTRP-D[6.01-25.5/0.01]-L[10-60/0.1]-R[1-12/1]

SHD-APSTFRG-D[6.01-25.5/0.01]-L[10-60/0.1]-R[3-100/1]

SHD-APSTFRH-D[6.01-25.5/0.01]-L[10-60/0.1]-R[3-100/1]

SHD-APSTFRM-D[6.01-25.5/0.01]-L[10-60/0.1]-R[3-100/1]

SHD-APSTFRP-D[6.01-25.5/0.01]-L[10-60/0.1]-R[3-100/1]

SHD-APSTTG-D[6.01-25.5/0.01]-L[10-60/0.1]-G[1-25/1]

SHD-APSTTH-D[6.01-25.5/0.01]-L[10-60/0.1]-G[1-25/1]

SHD-APSTTM-D[6.01-25.5/0.01]-L[10-60/0.1]-G[1-25/1]

SHD-APSTTP-D[6.01-25.5/0.01]-L[10-60/0.1]-G[1-10/1]

SHD-APSTTRG-D[6.01-25.5/0.01]-L[10-60/0.1]-R[1-12/1]

SHD-APSTTRH-D[6.01-25.5/0.01]-L[10-60/0.1]-R[1-12/1]

SHD-APSTTRM-D[6.01-25.5/0.01]-L[10-60/0.1]-R[1-12/1]

SHD-APSTTRP-D[6.01-25.5/0.01]-L[10-60/0.1]-R[1-12/1]

SL-APSTFRG-D[6.01-25.5/0.01]-L[10-60/0.1]-R[3-100/1]

SL-APSTFRH-D[6.01-25.5/0.01]-L[10-60/0.1]-R[3-100/1]

SL-APSTFRM-D[6.01-25.5/0.01]-L[10-60/0.1]-R[3-100/1]

SL-APSTFRP-D[6.01-25.5/0.01]-L[10-60/0.1]-R[3-100/1]

SL-APSTTG-D[6.01-25.5/0.01]-L[10-60/0.1]-G[1-25/1]

SL-APSTTH-D[6.01-25.5/0.01]-L[10-60/0.1]-G[1-25/1]

SL-APSTTM-D[6.01-25.5/0.01]-L[10-60/0.1]-G[1-25/1]

SL-APSTTP-D[6.01-25.5/0.01]-L[10-60/0.1]-G[1-10/1]

SL-APSTTRG-D[6.01-25.5/0.01]-L[10-60/0.1]-R[1-12/1]

SL-APSTTRH-D[6.01-25.5/0.01]-L[10-60/0.1]-R[1-12/1]

SL-APSTTRM-D[6.01-25.5/0.01]-L[10-60/0.1]-R[1-12/1]

SL-APSTTRP-D[6.01-25.5/0.01]-L[10-60/0.1]-R[1-12/1]

導入側先端タイプ

取付側外径 D

(mm)

取付側公差

洗浄方法

(mm)

RoHS?

最小発注数量

R	6.01 ～ 25.5	g6	精密洗浄	-	10 ～ 60	3 ～ 100	10	1個
R	6.01 ～ 25.5	h7	精密洗浄	-	10 ～ 60	3 ～ 100	10	1個
R	6.01 ～ 25.5	m6	精密洗浄	-	10 ～ 60	3 ～ 100	10	1個
R	6.01 ～ 25.5	p6	精密洗浄	-	10 ～ 60	3 ～ 100	10	1個
テーパ	6.01 ～ 25.5	g6	精密洗浄	1 ～ 25	10 ～ 60	-	10	1個
テーパ	6.01 ～ 25.5	h7	精密洗浄	1 ～ 25	10 ～ 60	-	10	1個
テーパ	6.01 ～ 25.5	m6	精密洗浄	1 ～ 25	10 ～ 60	-	10	1個
テーパ	6.01 ～ 25.5	p6	精密洗浄	1 ～ 10	10 ～ 60	-	10	1個
テーパR	6.01 ～ 25.5	g6	精密洗浄	-	10 ～ 60	1 ～ 12	10	1個
テーパR	6.01 ～ 25.5	h7	精密洗浄	-	10 ～ 60	1 ～ 12	10	1個
テーパR	6.01 ～ 25.5	m6	精密洗浄	-	10 ～ 60	1 ～ 12	10	1個
テーパR	6.01 ～ 25.5	p6	精密洗浄	-	10 ～ 60	1 ～ 12	10	1個
R	6.01 ～ 25.5	g6	電解研磨＋精密洗浄	-	10 ～ 60	3 ～ 100	10	1個
R	6.01 ～ 25.5	h7	電解研磨＋精密洗浄	-	10 ～ 60	3 ～ 100	10	1個
R	6.01 ～ 25.5	m6	電解研磨＋精密洗浄	-	10 ～ 60	3 ～ 100	10	1個
R	6.01 ～ 25.5	p6	電解研磨＋精密洗浄	-	10 ～ 60	3 ～ 100	10	1個
テーパ	6.01 ～ 25.5	g6	電解研磨＋精密洗浄	1 ～ 25	10 ～ 60	-	10	1個
テーパ	6.01 ～ 25.5	h7	電解研磨＋精密洗浄	1 ～ 25	10 ～ 60	-	10	1個
テーパ	6.01 ～ 25.5	m6	電解研磨＋精密洗浄	1 ～ 25	10 ～ 60	-	10	1個
テーパ	6.01 ～ 25.5	p6	電解研磨＋精密洗浄	1 ～ 10	10 ～ 60	-	10	1個
テーパR	6.01 ～ 25.5	g6	電解研磨＋精密洗浄	-	10 ～ 60	1 ～ 12	10	1個
テーパR	6.01 ～ 25.5	h7	電解研磨＋精密洗浄	-	10 ～ 60	1 ～ 12	10	1個
テーパR	6.01 ～ 25.5	m6	電解研磨＋精密洗浄	-	10 ～ 60	1 ～ 12	10	1個
テーパR	6.01 ～ 25.5	p6	電解研磨＋精密洗浄	-	10 ～ 60	1 ～ 12	10	1個
R	6.01 ～ 25.5	g6	脱脂洗浄	-	10 ～ 60	3 ～ 100	10	1個
R	6.01 ～ 25.5	h7	脱脂洗浄	-	10 ～ 60	3 ～ 100	10	1個
R	6.01 ～ 25.5	m6	脱脂洗浄	-	10 ～ 60	3 ～ 100	10	1個
R	6.01 ～ 25.5	p6	脱脂洗浄	-	10 ～ 60	3 ～ 100	10	1個
テーパ	6.01 ～ 25.5	g6	脱脂洗浄	1 ～ 25	10 ～ 60	-	10	1個
テーパ	6.01 ～ 25.5	h7	脱脂洗浄	1 ～ 25	10 ～ 60	-	10	1個
テーパ	6.01 ～ 25.5	m6	脱脂洗浄	1 ～ 25	10 ～ 60	-	10	1個
テーパ	6.01 ～ 25.5	p6	脱脂洗浄	1 ～ 10	10 ～ 60	-	10	1個
テーパR	6.01 ～ 25.5	g6	脱脂洗浄	-	10 ～ 60	1 ～ 12	10	1個
テーパR	6.01 ～ 25.5	h7	脱脂洗浄	-	10 ～ 60	1 ～ 12	10	1個
テーパR	6.01 ～ 25.5	m6	脱脂洗浄	-	10 ～ 60	1 ～ 12	10	1個
テーパR	6.01 ～ 25.5	p6	脱脂洗浄	-	10 ～ 60	1 ～ 12	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	APSTFRG
- ( - )	6日目	APSTFRH
- ( - )	6日目	APSTFRM
- ( - )	6日目	APSTFRP
- ( - )	6日目	APSTTG
- ( - )	6日目	APSTTH
- ( - )	6日目	APSTTM
- ( - )	6日目	APSTTP
- ( - )	6日目	APSTTRG
- ( - )	6日目	APSTTRH
- ( - )	6日目	APSTTRM
- ( - )	6日目	APSTTRP
- ( - )	6日目	APSTFRG
- ( - )	6日目	APSTFRH
- ( - )	6日目	APSTFRM
- ( - )	6日目	APSTFRP
- ( - )	6日目	APSTTG
- ( - )	6日目	APSTTH
- ( - )	6日目	APSTTM
- ( - )	6日目	APSTTP
- ( - )	6日目	APSTTRG
- ( - )	6日目	APSTTRH
- ( - )	6日目	APSTTRM
- ( - )	6日目	APSTTRP
- ( - )	6日目	APSTFRG
- ( - )	6日目	APSTFRH
- ( - )	6日目	APSTFRM
- ( - )	6日目	APSTFRP
- ( - )	6日目	APSTTG
- ( - )	6日目	APSTTH
- ( - )	6日目	APSTTM
- ( - )	6日目	APSTTP
- ( - )	6日目	APSTTRG
- ( - )	6日目	APSTTRH
- ( - )	6日目	APSTTRM
- ( - )	6日目	APSTTRP

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

径を0.01mm単位で選べるストレート形状が初登場。お求め易い価格で1,000個まで実7日でご提供します。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

技術情報

納期・価格

価格表

D	￥基準単価
	R			テーパ			テーパR
	SL-APSTFR	SH-APSTFR	SHD-APSTFR	SL-APSTT	SH-APSTT	SHD-APSTT	SL-APSTTR	SH-APSTTR	SHD-APSTTR
6.01～7.99	1,810	2,210	2,450	1,810	2,210	2,450	1,810	2,210	2,450
8.00～10.99	1,830	2,230	2,470	1,830	2,230	2,470	1,830	2,230	2,470
11.00～14.99	1,890	2,290	2,530	1,890	2,290	2,530	1,890	2,290	2,530
15.00～17.99	2,000	2,400	2,640	2,000	2,400	2,640	2,000	2,400	2,640
18.00～25.50	2,420	2,820	3,060	2,420	2,820	3,060	2,420	2,820	3,060

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～4	5～19	20～49	50～100	101～500	501～1000	1001以上
値引率	基準単価	5%	15%	20%	30%	50%	お見積り
出荷日	通常				＋2日	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
