【クリーン洗浄品】位置決めピン 高耐食ステンレス ストレート先端形状選択 圧入
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：6日目
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...
詳細を確認- 【新材質】2026年2月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
- 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が62,781型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
圧入

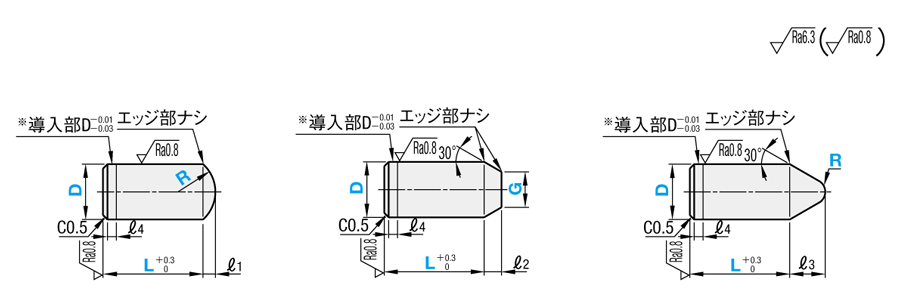

●先端形状R
●先端形状テーパ
●先端形状テーパR
[ ! ]ℓ1＝R－  | [ ! ]ℓ2＝ D－G2tan30° 参考：2tan30°≒1.15 [ ! ]G＝Dの時C0.2程度の面取り | [ ! ]ℓ3＝D2÷tan30°＋R－（R÷sin30°） 参考：tan30°≒0.577 |
[ ! ]エアベントは付いておりません。エアベント付きをご希望の場合は>>こちら
[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。
| [ M ]材質 | [ H ]硬度 | 圧入 | 洗浄方法 | |||||
| R | テーパ | テーパR | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | ||
| 高硬度ステンレス | 35HRC～ | SL-APSFR | SL-APST | SL-APSTR | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-APSFR | SH-APST | SH-APSTR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||
| SHD-APSFR | SHD-APST | SHD-APSTR | 電解研磨＋精密洗浄 | |||||
| 高強度ステンレス | 55HRC～ | SL-ZPSFR | SL-ZPST | SL-ZPSTR | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-ZPSFR | SH-ZPST | SH-ZPSTR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||
| SHD-ZPSFR | SHD-ZPST | SHD-ZPSTR | 電解研磨＋精密洗浄 | |||||
| SUS316L | － | SL-XPSFR | SL-XPST | SL-XPSTR | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-XPSFR | SH-XPST | SH-XPSTR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||
| SHD-XPSFR | SHD-XPST | SHD-XPSTR | 電解研磨＋精密洗浄 | |||||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。■塩水噴霧試験結果(オーステナイト系)
試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる
| 高硬度ステンレス (35HRC～) | SUS316L | SUS304 | |
| 試験前 |  |  |  |
| 24hr |  |  |  |
| 48hr |  |  |  |
| 168hr |  |  |  |
■塩水噴霧試験結果(マルテンサイト系)
| 高強度ステンレス (55HRC～) | SUS440C相当 | SKS3相当(参考) | |
| 試験前 |  |  |  |
| 24hr |  |  |  |
| 48hr |  |  |  |
| 168hr | － | － | － |
■せん断試験結果
※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定
・イメージ図| 材質 | せん断荷重 | 硬度 |
| 高強度ステンレス | 33kN | 55HRC～ |
| 高硬度ステンレス | 26kN | 35HRC～ |
| SUS304 | 20kN | 10～20HRC |
| SKS3相当 | 33kN | 60～63HRC |
| SUS440C | 31kN | 50～55HRC |
万能試験機で負荷をかけせん断時の荷重を測定
規格表
| 型式 | D | − | L | − | R | − | G | |||
| − | ||||||||||
| Type | D公差 | |||||||||
| SL-APSFR | M | − | D6.25 | − | L14.0 | − | R6 | − | ||
| SH-APST | P | − | D3.30 | − | L25.0 | − | G3 | |||
| SHD-APSTR | G | − | D12.50 | − | L30.0 | − | R5 | |||
■公差選択
| D | m6 | p6 | g6 | h7 |
| 1.00 ～3.00 | ＋0.008 | ＋0.012 | －0.002 | 0 |
| ＋0.002 | ＋0.006 | －0.008 | －0.010 | |
| 3.01 ～6.00 | ＋0.012 | ＋0.020 | －0.004 | 0 |
| ＋0.004 | ＋0.012 | －0.012 | －0.012 | |
| 6.01 ～10.00 | ＋0.015 | ＋0.024 | －0.005 | 0 |
| ＋0.006 | ＋0.015 | －0.014 | －0.015 | |
| 10.01 ～18.00 | ＋0.018 | ＋0.029 | －0.006 | 0 |
| ＋0.007 | ＋0.018 | －0.017 | －0.018 | |
| 18.01 ～25.50 | ＋0.021 | ＋0.035 | －0.007 | 0 |
| ＋0.008 | ＋0.022 | －0.020 | －0.021 |
■圧入＜R形状＞
[ ! ]D≦L≦D×10
[ ! ]高強度ステンレスはD寸19.6mm以下に適用となります。
[ ! ]SUS316LはD寸20mm以下に適用となります。
| 型式 | D 指定0.01mm単位 | L 指定0.1mm単位 | R 指定1mm単位 | ℓ4 | |||
| Type | D公差 | ||||||
| M(m6) P(p6) G(g6) H(h7) | 3.01～5.00 | 3.0～60.0 | R≧D/2 | 1 | |||
| 高硬度ステンレス(35HRC～) | 高硬度ステンレス(35HRC～) | SUS316L | 5.01～7.99 | ||||
| SL-APSFR | SL-ZPSFR | SL-XPSFR | 8.00～10.99 | ||||
| SH-APSFR | SH-ZPSFR | SH-XPSFR | 11.00～14.99 | 11.00～60.00 | |||
| SHD-APSFR | SHD-ZPSFR | SHD-XPSFR | 15.00～17.99 | ||||
| 18.00～25.50 | |||||||
[ ! ]高強度ステンレスはD寸19.6mm以下に適用となります。
[ ! ]SUS316LはD寸20mm以下に適用となります。
■圧入＜テーパ形状＞
[ ! ]D≦L≦D×10
[ ! ]高強度ステンレスはD寸19.6mm以下に適用となります。
[ ! ]SUS316LはD寸20mm以下に適用となります。
| 型式 | D 指定0.01mm単位 | L 指定0.1mm単位 | G 指定1mm単位 | ℓ4 | |||
| Type | D公差 | ||||||
| M(m6) P(p6) G(g6) H(h7) | 3.01～5.00 | 3.0～60.0 | Ｇ≦D | 1 | |||
| 高硬度ステンレス(35HRC～) | 高硬度ステンレス(35HRC～) | SUS316L | 5.01～7.99 | ||||
| SL-APST | SL-ZPST | SL-XPST | 8.00～10.99 | ||||
| SH-APST | SH-ZPST | SH-XPST | 11.00～14.99 | 11.00～60.00 | |||
| SHD-APST | SHD-ZPST | SHD-XPST | 15.00～17.99 | ||||
| 18.00～25.50 | |||||||
[ ! ]高強度ステンレスはD寸19.6mm以下に適用となります。
[ ! ]SUS316LはD寸20mm以下に適用となります。
■圧入＜テーパR形状＞
[ ! ]D≦L≦D×10
[ ! ]高強度ステンレスはD寸19.6mm以下に適用となります。
[ ! ]SUS316LはD寸20mm以下に適用となります。
| 型式 | D 指定0.01mm単位 | L 指定0.1mm単位 | R 指定1mm単位 | ℓ4 | |||
| Type | D公差 | ||||||
| M(m6) P(p6) G(g6) H(h7) | 3.01～5.00 | 3.0～60.0 | R≦D/2 | 1 | |||
| 高硬度ステンレス(35HRC～) | 高硬度ステンレス(35HRC～) | SUS316L | 5.01～7.99 | ||||
| SL-APSTR | SL-ZPSTR | SL-XPSTR | 8.00～10.99 | ||||
| SH-APSTR | SH-ZPSTR | SH-XPSTR | 11.00～14.99 | 11.00～60.00 | |||
| SHD-APSTR | SHD-ZPSTR | SHD-XPSTR | 15.00～17.99 | ||||
| 18.00～25.50 | |||||||
[ ! ]高強度ステンレスはD寸19.6mm以下に適用となります。
[ ! ]SUS316LはD寸20mm以下に適用となります。
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ro水洗浄 中性洗剤洗浄 |  |
後に純水(10MΩ・cm)で 洗浄 | |
使用 | |
| ||||||||
・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ro水洗浄 中性洗剤洗浄 | |
後に純水(10MΩ・cm)で 洗浄 | |
| |
| |
で実施 | ||||||||||
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ro水洗浄 中性洗剤洗浄 | |
で電解研磨 | |
後に純水(10MΩ・cm)で 洗浄 | |
| |
| |
で実施 | ||||||||||||
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 防錆梱包（1重梱包） |  1重目梱包2重目梱包 |  1重目梱包2重目梱包乾燥剤 |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
