【クリーン洗浄品】位置決めピン 高耐食ステンレス 小頭球面 めねじ
- chemSHERPA対応品あり
未確定：候補が252型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

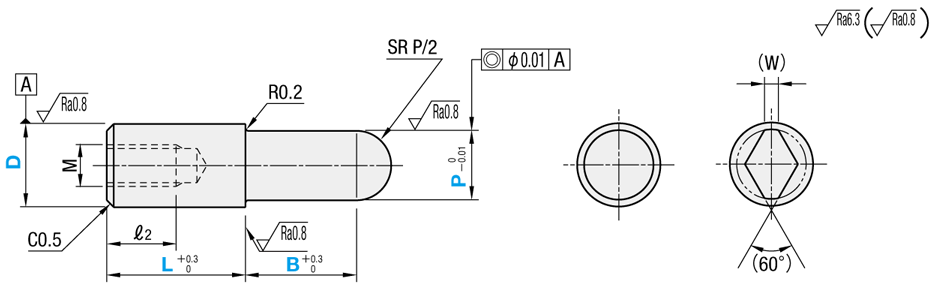

外形図・規格表
●めねじ
（丸）
（ダイヤ）
[ ! ]ダイヤ形状はニゲ溝がつきます。
[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。
| [ M ]材質 | [ H ]硬度 | ピン 形状 | めねじ | 洗浄方法 | ||||
| D公差 | ||||||||
| g6 | h7 | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| 高硬度ステンレス* | 35HRC～ | 丸 | SL-AQSTA | SL-AQSTHA | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-AQSTA | SH-AQSTHA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SHD-AQSTA | SHD-AQSTHA | 電解研磨＋精密洗浄 | ||||||
| ダイヤ | SL-AQSTD | SL-AQSTHD | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-AQSTD | SH-AQSTHD | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SHD-AQSTD | SHD-AQSTHD | 電解研磨＋精密洗浄 | ||||||
| 高強度ステンレス | 55HRC～ | 丸 | SL-ZQSTA | SL-ZQSTHA | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-ZQSTA | SH-ZQSTHA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SHD-ZQSTA | SHD-ZQSTHA | 電解研磨＋精密洗浄 | ||||||
| ダイヤ | SL-ZQSTD | SL-ZQSTHD | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-ZQSTD | SH-ZQSTHD | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SHD-ZQSTD | SHD-ZQSTHD | 電解研磨＋精密洗浄 | ||||||
| SUS316L | － | 丸 | SL-XQSTA | SL-XQSTHA | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-XQSTA | SH-XQSTHA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SHD-XQSTA | SHD-XQSTHA | 電解研磨＋精密洗浄 | ||||||
| ダイヤ | SL-XQSTD | SL-XQSTHD | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-XQSTD | SH-XQSTHD | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SHD-XQSTD | SHD-XQSTHD | 電解研磨＋精密洗浄 | ||||||
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。■塩水噴霧試験結果(オーステナイト系)
試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる
| 高硬度ステンレス (35HRC～) | SUS316L | SUS304 | |
| 試験前 |  |  |  |
| 24hr |  |  |  |
| 48hr |  |  |  |
| 168hr |  |  |  |
■塩水噴霧試験結果(マルテンサイト系)
| 高強度ステンレス (55HRC～) | SUS440C相当 | SKS3相当(参考) | |
| 試験前 |  |  |  |
| 24hr |  |  |  |
| 48hr |  |  |  |
| 168hr | － | － | － |
■せん断試験結果
※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定
・イメージ図| 材質 | せん断荷重 | 硬度 |
| 高強度ステンレス | 33kN | 55HRC～ |
| 高硬度ステンレス | 26kN | 35HRC～ |
| SUS304 | 20kN | 10～20HRC |
| SKS3相当 | 33kN | 60～63HRC |
| SUS440C | 31kN | 50～55HRC |
万能試験機で負荷をかけせん断時の荷重を測定
規格表
| 型式 | P | − | L | − | B | |||
| − | ||||||||
| Type | D | |||||||
| SL-AQSTA | 6 | − | P4.01 | − | L8 | − | B5.5 | |
| SH-AQSTA | 8 | − | P6.00 | − | L12 | − | B6.0 | |
| SHD-AQSTA | 12 | − | P7.00 | − | L13 | − | B6.5 | |
■公差
| D | g6 | h7 |
| 1.00～3.00 | −0.002 −0.008 | 0 −0.010 |
| 3.01～6.00 | −0.004 −0.012 | 0 −0.012 |
| 6.01～10.00 | −0.005 −0.014 | 0 −0.015 |
| 10.01～18.00 | −0.006 −0.017 | 0 −0.018 |
| 18.01～25.50 | －0.007 －0.020 | 0 －0.021 |
■めねじ＜丸＞
| 型式 | P 指定0.01mm単位 | L 指定1mm単位 | B 指定0.1mm単位 | M (並目) | ＊締付トルク N・cm | ℓ2 | (W) | |||
| Type | D | |||||||||
| 高硬度ステンレス（35HRC～） | 高強度ステンレス（55HRC～） | SUS316L | 6 | 4.00～6.00 | 8～12 | 2.0～12.0 | M3 | 147 | 5 | 1.5 |
| SL-AQSTA(g6) | SL-ZQSTA(g6) | SL-XQSTA(g6) | 8 | 6.00～8.00 | 11～16 | 2.0～15.0 | M4 | 333 | 6 | 1.8 |
| SH-AQSTA(g6) | SH-ZQSTA(g6) | SH-XQSTA(g6) | 10 | 7.00～10.00 | 11～20 | 3.0～20.0 | M5 | 676 | 8 | 2.2 |
| SHD-AQSTA(g6) | SHD-ZQSTA(g6) | SHD-XQSTA(g6) | 12 | 7.00～12.00 | 2.5 | |||||
| 13 | 8.00～13.00 | 5.0～20.0 | M6 | 1156 | 9 | 3.0 | ||||
| SL-AQSTHA(h7) | SL-ZQSTHA(h7) | SL-XQSTHA(h7) | 16 | 8.00～16.00 | 4.0 | |||||
| SH-AQSTHA(h7) | SH-ZQSTHA(h7) | SH-XQSTHA(h7) | 20 | 13.00～20.00 | 17～30 | 5.0～30.0 | 5.0 | |||
| SHD-AQSTHA(h7) | SHD-ZQSTHA(h7) | SHD-XQSTHA(h7) | 25 | 13.00～25.00 | 17～37 | |||||
■めねじ＜ダイヤ＞
[ ! ]L寸（ ）はダイヤ形状に適用 [ ! ]首下部の強度に注意>>こちら [ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
[ ! ]高強度ステンレスはD寸16mm以下に適用となります。
[ ! ]SUS316LはD寸20mm以下に適用となります。
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
| 型式 | P 指定0.01mm単位 | L 指定1mm単位 | B 指定0.1mm単位 | M (並目) | ＊締付トルク N・cm | ℓ2 | (W) | |||
| Type | D | |||||||||
| 高硬度ステンレス（35HRC～） | 高硬度ステンレス（55HRC～） | SUS316L | 6 | 4.00～6.00 | 9～12 | 2.0～12.0 | M3 | 147 | 5 | 1.5 |
| SL-AQSTD(g6) | SL-ZQSTD(g6) | SL-XQSTD(g6) | 8 | 6.00～8.00 | 12～16 | 2.0～15.0 | M4 | 333 | 6 | 1.8 |
| SH-AQSTD(g6) | SH-ZQSTD(g6) | SH-XQSTD(g6) | 10 | 7.00～10.00 | 12～20 | 3.0～20.0 | M5 | 676 | 8 | 2.2 |
| SHD-AQSTD(g6) | SHD-ZQSTD(g6) | SHD-XQSTD(g6) | 12 | 7.00～12.00 | 2.5 | |||||
| 13 | 8.00～13.00 | 5.0～20.0 | M6 | 1156 | 9 | 3.0 | ||||
| SL-AQSTHD(h7) | SL-ZQSTHD(h7) | SL-XQSTHD(h7) | 16 | 8.00～16.00 | 4.0 | |||||
| SH-AQSTHD(h7) | SH-ZQSTHD(h7) | SH-XQSTHD(h7) | 20 | 13.00～20.00 | 18～30 | 5.0～30.0 | 5.0 | |||
| SHD-AQSTHD(h7) | SHD-ZQSTHD(h7) | SHD-XQSTHD(h7) | 25 | 13.00～25.00 | 18～37 | |||||
[ ! ]高強度ステンレスはD寸16mm以下に適用となります。
[ ! ]SUS316LはD寸20mm以下に適用となります。
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
追加工
| 型式 | − | P | − | L | − | B | − | (AC・LAC…etc) |
| SL-AQSTA6 | − | P4.00 | − | L10 | − | B8 | − | PP |
| 9 | 日目出荷 |
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | ||||||||||||||||||
| AC | エアーベント（エアー抜き溝） 加工を追加  | [ ! ]D-3≦Pの時、B寸側にニゲ溝がつきます | SL-AQSTA6-P4.00-L10-B8-AC | 200 | ||||||||||||||||||
| LAC | レンチ穴を追加 | [ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
| SL-AQSTA8-P7.00-L12-B10-LAC | 300 | ||||||||||||||||||
| PM/PP/ PG/PH | P寸の公差を変更 | [ ! ]数量スライド適用します
| SL-AQSTA6-P4.00-L10-B8-PM | 100 | ||||||||||||||||||
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ro水洗浄 中性洗剤洗浄 |  |
後に純水(10MΩ・cm)で 洗浄 | |
使用 | |
| ||||||||
・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ro水洗浄 中性洗剤洗浄 | |
後に純水(10MΩ・cm)で 洗浄 | |
| |
| |
で実施 | ||||||||||
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ro水洗浄 中性洗剤洗浄 | |
で電解研磨 | |
後に純水(10MΩ・cm)で 洗浄 | |
| |
| |
で実施 | ||||||||||||
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 防錆梱包（1重梱包） |  1重目梱包2重目梱包 |  1重目梱包2重目梱包乾燥剤 |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
ご注意
- 【新材質】2026年2月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
- ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■めねじ＜丸＞
高硬度ステンレス（35HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
高強度ステンレス（55HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
SUS316L
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
高硬度ステンレス（35HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||
| g6 | h7 | |||||
| SL-AQSTA | SH-AQSTA | SHD-AQSTA | SL-AQSTHA | SH-AQSTHA | SHD-AQSTHA | |
| 6 | 1,910 | 2,310 | 2,550 | 1,910 | 2,310 | 2,550 |
| 8 | 1,970 | 2,370 | 2,610 | 1,970 | 2,370 | 2,610 |
| 10 | 2,060 | 2,460 | 2,700 | 2,060 | 2,460 | 2,700 |
| 12 | 2,100 | 2,500 | 2,740 | 2,100 | 2,500 | 2,740 |
| 13 | 2,170 | 2,570 | 2,810 | 2,170 | 2,570 | 2,810 |
| 16 | 2,260 | 2,660 | 2,900 | 2,260 | 2,660 | 2,900 |
| 20 | 2,600 | 3,000 | 3,240 | 2,600 | 3,000 | 3,240 |
| 25 | 2,820 | 3,220 | 3,460 | 2,820 | 3,220 | 3,460 |
高強度ステンレス（55HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||
| g6 | h7 | |||||
| SL-ZQSTA | SH-ZQSTA | SHD-ZQSTA | SL-ZQSTHA | SH-ZQSTHA | SHD-ZQSTHA | |
| 6 | 1,760 | 2,040 | 2,440 | 1,760 | 2,040 | 2,440 |
| 8 | 1,840 | 2,120 | 2,520 | 1,840 | 2,120 | 2,520 |
| 10 | 1,950 | 2,230 | 2,630 | 1,950 | 2,230 | 2,630 |
| 12 | 2,010 | 2,290 | 2,690 | 2,010 | 2,290 | 2,690 |
| 13 | 2,100 | 2,380 | 2,780 | 2,100 | 2,380 | 2,780 |
| 16 | 2,210 | 2,490 | 2,890 | 2,210 | 2,490 | 2,890 |
SUS316L
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||
| g6 | h7 | |||||
| SL-XQSTA | SH-XQSTA | SHD-XQSTA | SL-XQSTHA | SH-XQSTHA | SHD-XQSTHA | |
| 6 | 1,430 | 1,710 | 1,830 | 1,430 | 1,710 | 1,830 |
| 8 | 1,490 | 1,770 | 1,890 | 1,490 | 1,770 | 1,890 |
| 10 | 1,580 | 1,860 | 1,980 | 1,580 | 1,860 | 1,980 |
| 12 | 1,620 | 1,900 | 2,020 | 1,620 | 1,900 | 2,020 |
| 13 | 1,690 | 1,970 | 2,090 | 1,690 | 1,970 | 2,090 |
| 16 | 1,780 | 2,060 | 2,180 | 1,780 | 2,060 | 2,180 |
| 20 | 2,120 | 2,400 | 2,520 | 2,120 | 2,400 | 2,520 |
■めねじ＜ダイヤ＞
高硬度ステンレス（35HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
高強度ステンレス（55HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
SUS316L
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
高硬度ステンレス（35HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||
| g6 | h7 | |||||
| SL-AQSTD | SH-AQSTD | SHD-AQSTD | SL-AQSTHD | SH-AQSTHD | SHD-AQSTHD | |
| 6 | 2,070 | 2,470 | 2,710 | 2,070 | 2,470 | 2,710 |
| 8 | 2,120 | 2,520 | 2,760 | 2,120 | 2,520 | 2,760 |
| 10 | 2,220 | 2,620 | 2,860 | 2,220 | 2,620 | 2,860 |
| 12 | 2,260 | 2,660 | 2,900 | 2,260 | 2,660 | 2,900 |
| 13 | 2,320 | 2,720 | 2,960 | 2,320 | 2,720 | 2,960 |
| 16 | 2,440 | 2,840 | 3,080 | 2,440 | 2,840 | 3,080 |
| 20 | 2,760 | 3,160 | 3,400 | 2,760 | 3,160 | 3,400 |
| 25 | 2,970 | 3,370 | 3,610 | 2,970 | 3,370 | 3,610 |
高強度ステンレス（55HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||
| g6 | h7 | |||||
| SL-ZQSTD | SH-ZQSTD | SHD-ZQSTD | SL-ZQSTHD | SH-ZQSTHD | SHD-ZQSTHD | |
| 6 | 1,970 | 2,250 | 2,650 | 1,970 | 2,250 | 2,650 |
| 8 | 2,030 | 2,310 | 2,710 | 2,030 | 2,310 | 2,710 |
| 10 | 2,160 | 2,440 | 2,840 | 2,160 | 2,440 | 2,840 |
| 12 | 2,210 | 2,490 | 2,890 | 2,210 | 2,490 | 2,890 |
| 13 | 2,290 | 2,570 | 2,970 | 2,290 | 2,570 | 2,970 |
| 16 | 2,450 | 2,730 | 3,130 | 2,450 | 2,730 | 3,130 |
SUS316L
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||
| g6 | h7 | |||||
| SL-XQSTD | SH-XQSTD | SHD-XQSTD | SL-XQSTHD | SH-XQSTHD | SHD-XQSTHD | |
| 6 | 1,590 | 1,870 | 1,990 | 1,590 | 1,870 | 1,990 |
| 8 | 1,640 | 1,920 | 2,040 | 1,640 | 1,920 | 2,040 |
| 10 | 1,740 | 2,020 | 2,140 | 1,740 | 2,020 | 2,140 |
| 12 | 1,780 | 2,060 | 2,180 | 1,780 | 2,060 | 2,180 |
| 13 | 1,840 | 2,120 | 2,240 | 1,840 | 2,120 | 2,240 |
| 16 | 1,960 | 2,240 | 2,360 | 1,960 | 2,240 | 2,360 |
| 20 | 2,280 | 2,560 | 2,680 | 2,280 | 2,560 | 2,680 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～4 | 5～19 | 20～49 | 50～100 | 101～500 | 501～1000 | 1001以上 |
| 値引率 | 基準単価 | 5% | 15% | 20% | 30% | 50% | お見積り |
| 出荷日 | 通常 | ＋2日 | ＋4日 | ||||
【クリーン洗浄品】位置決めピン 高耐食ステンレス 小頭球面 めねじのレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
位置決めピンカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
位置決めピン 大頭テーパタイプ －圧入－
4.8通常価格(税別)：340円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
位置決めピン 先端形状選択タイプ －おねじ－
4.5通常出荷日:2日目～
ミスミ
位置決めピン 高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ 圧入
4.7通常出荷日:3日目
ミスミ
位置決めピン 先端形状選択タイプ －めねじ（大頭/ストレート）－
4.6通常出荷日:2日目～
ミスミ
位置決めピン 高耐食ステンレス（55・35HRC～/SUS316L）R/テーパ/テーパR 全ねじ
4.4通常出荷日:3日目
ミスミ
位置決めピン －エアベント付めねじタイプ－
4.6通常価格(税別)：170円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
位置決めピン 大頭フラットタイプ －圧入－
4.6通常価格(税別)：300円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
位置決めピン 大頭テーパタイプ－テーパ角度指定・公差選択・圧入－
4.4通常出荷日:2日目～
ミスミ
マーカーピン 六角穴付タイプ
4.4通常出荷日:2日目
