【クリーン洗浄品】位置決めピン高耐食ステンレス小頭球面圧入

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：6日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

【新材質】2026年2月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

【クリーン洗浄品】位置決めピン高耐食ステンレス R/テーパ/テーパR 全ねじ

通常出荷日：6 日目

未確定：候補が1,128型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

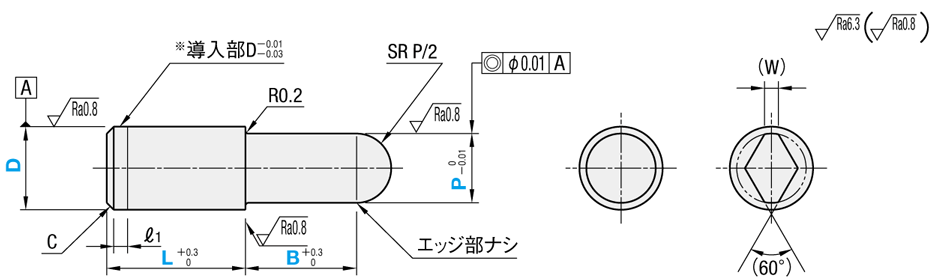

外形図

●圧入

（丸）

（ダイヤ）

※D公差g6・h7は導入部がつきません。（ℓ₁）
[ ! ]ダイヤ形状はニゲ溝がつきます。
[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。

[ M ]材質	[ H ]硬度	ピン形状	圧入				洗浄方法
			D公差				洗浄方法
			m6	p6	g6	h7	洗浄方法	洗浄環境	梱包形態	梱包環境
高硬度ステンレス※	35HRC～	丸	SL-AQSA	SL-AQSPA	SL-AQSGA	SL-AQSHA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-AQSA	SH-AQSPA	SH-AQSGA	SH-AQSHA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-AQSA	SHD-AQSPA	SHD-AQSGA	SHD-AQSHA	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
		ダイヤ	SL-AQSD	SL-AQSPD	SL-AQSGD	SL-AQSHD	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-AQSD	SH-AQSPD	SH-AQSGD	SH-AQSHD	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-AQSD	SHD-AQSPD	SHD-AQSGD	SHD-AQSHD	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
高強度ステンレス	55HRC～	丸	SL-ZQSA	SL-ZQSPA	SL-ZQSGA	SL-ZQSHA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-ZQSA	SH-ZQSPA	SH-ZQSGA	SH-ZQSHA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-ZQSA	SHD-ZQSPA	SHD-ZQSGA	SHD-ZQSHA	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
		ダイヤ	SL-ZQSD	SL-ZQSPD	SL-ZQSGD	SL-ZQSHD	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-ZQSD	SH-ZQSPD	SH-ZQSGD	SH-ZQSHD	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-ZQSD	SHD-ZQSPD	SHD-ZQSGD	SHD-ZQSHD	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SUS316L	－	丸	SL-XQSA	SL-XQSPA	SL-XQSGA	SL-XQSHA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-XQSA	SH-XQSPA	SH-XQSGA	SH-XQSHA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-XQSA	SHD-XQSPA	SHD-XQSGA	SHD-XQSHA	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
		ダイヤ	SL-XQSD	SL-XQSPD	SL-XQSGD	SL-XQSHD	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-XQSD	SH-XQSPD	SH-XQSGD	SH-XQSHD	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-XQSD	SHD-XQSPD	SHD-XQSGD	SHD-XQSHD	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]※径がφ10を超える場合、中心硬度が30HRC〜となる場合があります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

■塩水噴霧試験結果(オーステナイト系)

	高硬度ステンレス (35HRC～)	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる

■塩水噴霧試験結果(マルテンサイト系)

	高強度ステンレス (55HRC～)	SUS440C相当	SKS3相当(参考)
試験前
24hr
48hr
168hr	－	－	－

■せん断試験結果

材質	せん断荷重	硬度
高強度ステンレス	33kN	55HRC～
高硬度ステンレス	26kN	35HRC～
SUS304	20kN	10～20HRC
SKS3相当	33kN	60～63HRC
SUS440C	31kN	50～55HRC

※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定

・イメージ図

規格表

型式			P	−	L	−	B
		−
Type	D
SL-AQSA	4	−	P2.01	−	L6	−	B5.5
SH-AQSA	6	−	P3.00	−	L7	−	B6.0
SHD-AQSD	8	−	P6.01	−	L8	−	B6.5

■公差

DまたはP※	m6	p6	g6	h7
1.00～3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	−0.002 −0.008	0 −0.010
3.01～6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	−0.004 −0.012	0 −0.012
6.01～10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	−0.005 −0.014	0 −0.015
10.01～18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	−0.006 −0.017	0 −0.018
18.01～25.50	＋0.021 ＋0.008	＋0.035 ＋0.022	－0.007 －0.020	0 －0.021

※P寸の公差は追加工指定無き場合はP（-0.01～0）です。（外形図参照）
追加工［P寸公差変更］指定時は上記表を参照ください。

■圧入＜丸＞

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	ℓ₁	(W)
Type			D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	ℓ₁	(W)
高硬度ステンレス（35HRC～）	高硬度ステンレス（55HRC～）	SUS316L	3	1.00～3.00	3～10	2.0～10.0	0.5	1	1.0
SL-AQSA(m6)	SL-ZQSA(m6)	SL-XQSA(m6)	4	2.00～4.00			1.0		1.0
SH-AQSA(m6)	SH-ZQSA(m6)	SH-XQSA(m6)	5	2.00～5.00					1.2
SHD-AQSA(m6)	SHD-ZQSA(m6)	SHD-XQSA(m6)	6	2.00～6.00		2.0～15.0			1.5
			7	2.00～7.00					1.5
SL-AQSPA(p6)	SL-ZQSPA(p6)	SL-XQSPA(p6)	8	2.00～8.00			1.5		1.8
SH-AQSPA(p6)	SH-ZQSPA(p6)	SH-XQSPA(p6)	9	2.00～9.00			1.5		1.8
SHD-AQSPA(p6)	SHD-ZQSPA(p6)	SHD-XQSPA(p6)	10	6.00～10.00	4～20	2.0～20.0	2.0		2.2
			11	6.00～11.00					2.2
SL-AQSGA(g6)	SL-ZQSGA(g6)	SL-XQSGA(g6)	12	6.00～12.00					2.5
SH-AQSGA(g6)	SH-ZQSGA(g6)	SH-XQSGA(g6)	13	6.00～13.00					3.0
SHD-AQSGA(g6)	SHD-ZQSGA(g6)	SHD-XQSGA(g6)	15	6.00～15.00					3.0
			16	6.00～16.00			3.0	2	4.0
SL-AQSHA(h7)	SL-ZQSHA(h7)	SL-XQSHA(h7)	18	8.00～18.00	20～27	5.0～30.0			4.0
SH-AQSHA(h7)	SH-ZQSHA(h7)	SH-XQSHA(h7)	20	13.00～20.00	20～30				5.0
SHD-AQSHA(h7)	SHD-ZQSHA(h7)	SHD-XQSHA(h7)	22	13.00～22.00	20～33
			24	13.00～24.00	20～36
			25	13.00～25.00	20～37

■圧入＜ダイヤ＞

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	ℓ₁	(W)
Type			D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	ℓ₁	(W)
高硬度ステンレス（35HRC～）	高硬度ステンレス（55HRC～）	SUS316L	3	2.00～3.00	4～10	2.0～10.0	0.5	1	1.0
SL-AQSD(m6)	SL-ZQSD(m6)	SL-XQSD(m6)	4	2.00～4.00			1.0		1.0
SH-AQSD(m6)	SH-ZQSD(m6)	SH-XQSD(m6)	5	2.00～5.00					1.2
SHD-AQSD(m6)	SHD-ZQSD(m6)	SHD-XQSD(m6)	6	2.00～6.00		2.0～15.0			1.5
			7	2.00～7.00					1.5
SL-AQSPD(p6)	SL-ZQSPD(p6)	SL-XQSPD(p6)	8	3.00～8.00			1.5		1.8
SH-AQSPD(p6)	SH-ZQSPD(p6)	SH-XQSPD(p6)	9	3.00～9.00			1.5		1.8
SHD-AQSPD(p6)	SHD-ZQSPD(p6)	SHD-XQSPD(p6)	10	6.00～10.00	5～20	2.0～20.0	2.0		2.2
			11	6.00～11.00					2.2
SL-AQSGD(g6)	SL-ZQSGD(g6)	SL-XQSGD(g6)	12	6.00～12.00					2.5
SH-AQSGD(g6)	SH-ZQSGD(g6)	SH-XQSGD(g6)	13	6.00～13.00					3.0
SHD-AQSGD(g6)	SHD-ZQSGD(g6)	SHD-XQSGD(g6)	15	6.00～15.00					3.0
			16	6.00～16.00			3.0	2	4.0
SL-AQSHD(h7)	SL-ZQSHD(h7)	SL-XQSHD(h7)	18	8.00～18.00	20～27	5.0～30.0			4.0
SH-AQSHD(h7)	SH-ZQSHD(h7)	SH-XQSHD(h7)	20	13.00～20.00	20～30				5.0
SHD-AQSHD(h7)	SHD-ZQSHD(h7)	SHD-XQSHD(h7)	22	13.00～22.00	20～33
			24	13.00～24.00	20～36
			25	13.00～25.00	20～37

[ ! ]L寸＝3の場合、C＝0.5 ℓ₁＝1となります。
[ ! ]高強度ステンレスはD寸18mm以下に適用となります。
[ ! ]SUS316LはD寸20mm以下に適用となります。

追加工

型式	−	P	−	L	−	B	−	(AC・LAC…etc)
SL-AQSA6	−	P4.00	−	L6	−	B8	−	PP

日目出荷

[ NG ]ストーク適用不可

追加工コード

追加工内容

適用条件

指定例

\/1Code

エアーベント（エアー抜き溝）
加工を追加

[ ! ]D-3≦Pの時、B寸側にニゲ溝がつきます

SL-AQSA6-P4.00-L6-B8-AC

200

PM/PP/PG/PH

P寸の公差を変更

[ ! ]3日目出荷
[ ! ]数量スライド適用します

指定	公差
PM	m6
PP	p6
PG	g6
PH	h7

SL-AQSA6-P4.00-L6-B8-PP

100

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

乾燥

エアブロー(オイルフリー)
使用

防錆梱包

防錆袋使用

・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄

電解研磨

材質に応じた電解研磨槽
で電解研磨

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合
防錆梱包（1重梱包）	1重目梱包2重目梱包	1重目梱包2重目梱包乾燥剤
一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

...

型番

SH-AQSA3-P[1-3/0.01]-L[3-10/1]-B[2-10/0.1]

SH-AQSA4-P[2-4/0.01]-L[3-10/1]-B[2-10/0.1]

SH-AQSA5-P[2-5/0.01]-L[3-10/1]-B[2-10/0.1]

SH-AQSA6-P[2-6/0.01]-L[3-10/1]-B[2-15/0.1]

SH-AQSA7-P[2-7/0.01]-L[3-10/1]-B[2-15/0.1]

SH-AQSA8-P[2-8/0.01]-L[3-10/1]-B[2-15/0.1]

SH-AQSA9-P[2-9/0.01]-L[3-10/1]-B[2-15/0.1]

SH-AQSA10-P[6-10/0.01]-L[4-20/1]-B[2-20/0.1]

SH-AQSA11-P[6-11/0.01]-L[4-20/1]-B[2-20/0.1]

SH-AQSA12-P[6-12/0.01]-L[4-20/1]-B[2-20/0.1]

SH-AQSA13-P[6-13/0.01]-L[4-20/1]-B[2-20/0.1]

SH-AQSA15-P[6-15/0.01]-L[4-20/1]-B[2-20/0.1]

SH-AQSA16-P[6-16/0.01]-L[4-20/1]-B[2-20/0.1]

SH-AQSA18-P[8-18/0.01]-L[20-27/1]-B[5-30/0.1]

SH-AQSA20-P[13-20/0.01]-L[20-30/1]-B[5-30/0.1]

SH-AQSA22-P[13-22/0.01]-L[20-33/1]-B[5-30/0.1]

SH-AQSA24-P[13-24/0.01]-L[20-36/1]-B[5-30/0.1]

SH-AQSA25-P[13-25/0.01]-L[20-37/1]-B[5-30/0.1]

SH-AQSD3-P[2-3/0.01]-L[4-10/1]-B[2-10/0.1]

SH-AQSD4-P[2-4/0.01]-L[4-10/1]-B[2-10/0.1]

SH-AQSD5-P[2-5/0.01]-L[4-10/1]-B[2-10/0.1]

SH-AQSD6-P[2-6/0.01]-L[4-10/1]-B[2-12/0.1]

SH-AQSD7-P[2-7/0.01]-L[4-10/1]-B[2-15/0.1]

SH-AQSD8-P[3-8/0.01]-L[4-10/1]-B[2-15/0.1]

SH-AQSD9-P[3-9/0.01]-L[4-10/1]-B[2-15/0.1]

SH-AQSD10-P[6-10/0.01]-L[4-20/1]-B[2-20/0.1]

SH-AQSD11-P[6-11/0.01]-L[5-20/1]-B[2-20/0.1]

SH-AQSD12-P[6-12/0.01]-L[4-20/1]-B[2-20/0.1]

SH-AQSD13-P[6-13/0.01]-L[5-20/1]-B[2-20/0.1]

SH-AQSD15-P[6-15/0.01]-L[5-20/1]-B[2-20/0.1]

SH-AQSD16-P[6-16/0.01]-L[4-20/1]-B[2-20/0.1]

SH-AQSD18-P[8-18/0.01]-L[20-27/1]-B[5-30/0.1]

SH-AQSD20-P[13-20/0.01]-L[20-30/1]-B[5-30/0.1]

SH-AQSD22-P[13-22/0.01]-L[20-33/1]-B[5-30/0.1]

SH-AQSD24-P[13-24/0.01]-L[20-36/1]-B[5-30/0.1]

SH-AQSD25-P[13-25/0.01]-L[20-37/1]-B[5-30/0.1]

SH-AQSGA3-P[1-3/0.01]-L[3-10/1]-B[2-10/0.1]

SH-AQSGA4-P[2-4/0.01]-L[3-10/1]-B[2-10/0.1]

SH-AQSGA5-P[2-5/0.01]-L[3-10/1]-B[2-10/0.1]

SH-AQSGA6-P[2-6/0.01]-L[3-10/1]-B[2-15/0.1]

SH-AQSGA7-P[2-7/0.01]-L[3-10/1]-B[2-15/0.1]

SH-AQSGA8-P[2-8/0.01]-L[3-10/1]-B[2-15/0.1]

SH-AQSGA9-P[2-9/0.01]-L[3-10/1]-B[2-15/0.1]

SH-AQSGA10-P[6-10/0.01]-L[4-20/1]-B[2-20/0.1]

SH-AQSGA11-P[6-11/0.01]-L[4-20/1]-B[2-20/0.1]

SH-AQSGA12-P[6-12/0.01]-L[4-20/1]-B[2-20/0.1]

SH-AQSGA13-P[6-13/0.01]-L[4-20/1]-B[2-20/0.1]

SH-AQSGA15-P[6-15/0.01]-L[4-20/1]-B[2-20/0.1]

SH-AQSGA16-P[6-16/0.01]-L[4-20/1]-B[2-20/0.1]

SH-AQSGA18-P[8-18/0.01]-L[20-27/1]-B[5-30/0.1]

SH-AQSGA20-P[13-20/0.01]-L[20-30/1]-B[5-30/0.1]

SH-AQSGA22-P[13-22/0.01]-L[20-33/1]-B[5-30/0.1]

SH-AQSGA24-P[13-24/0.01]-L[20-36/1]-B[5-30/0.1]

SH-AQSGA25-P[13-25/0.01]-L[20-37/1]-B[5-30/0.1]

SH-AQSGD3-P[2-3/0.01]-L[4-10/1]-B[2-10/0.1]

SH-AQSGD4-P[2-4/0.01]-L[4-10/1]-B[2-10/0.1]

SH-AQSGD5-P[2-5/0.01]-L[4-10/1]-B[2-10/0.1]

SH-AQSGD6-P[2-6/0.01]-L[4-10/1]-B[2-12/0.1]

SH-AQSGD7-P[2-7/0.01]-L[4-10/1]-B[2-15/0.1]

SH-AQSGD8-P[3-8/0.01]-L[4-10/1]-B[2-15/0.1]

詳細材質

導入側先端形状

導入側外径 P

(mm)

取付側外径 D

(mm)

取付側公差

洗浄方法

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

高硬度ステンレス(35HRC～)	丸	1 ～ 3	3	m6	精密洗浄	2 ～ 10	3 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 4	4	m6	精密洗浄	2 ～ 10	3 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 5	5	m6	精密洗浄	2 ～ 10	3 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 6	6	m6	精密洗浄	2 ～ 15	3 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 7	7	m6	精密洗浄	2 ～ 15	3 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 8	8	m6	精密洗浄	2 ～ 15	3 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 9	9	m6	精密洗浄	2 ～ 15	3 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 10	10	m6	精密洗浄	2 ～ 20	4 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 11	11	m6	精密洗浄	2 ～ 20	4 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 12	12	m6	精密洗浄	2 ～ 20	4 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 13	13	m6	精密洗浄	2 ～ 20	4 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 15	15	m6	精密洗浄	2 ～ 20	4 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 16	16	m6	精密洗浄	2 ～ 20	4 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	8 ～ 18	18	m6	精密洗浄	5 ～ 30	20 ～ 27	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	13 ～ 20	20	m6	精密洗浄	5 ～ 30	20 ～ 30	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	13 ～ 22	22	m6	精密洗浄	5 ～ 30	20 ～ 33	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	13 ～ 24	24	m6	精密洗浄	5 ～ 30	20 ～ 36	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	13 ～ 25	25	m6	精密洗浄	5 ～ 30	20 ～ 37	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 3	3	m6	精密洗浄	2 ～ 10	4 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 4	4	m6	精密洗浄	2 ～ 10	4 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 5	5	m6	精密洗浄	2 ～ 10	4 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 6	6	m6	精密洗浄	2 ～ 12	4 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 7	7	m6	精密洗浄	2 ～ 15	4 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	3 ～ 8	8	m6	精密洗浄	2 ～ 15	4 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	3 ～ 9	9	m6	精密洗浄	2 ～ 15	4 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	6 ～ 10	10	m6	精密洗浄	2 ～ 20	4 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	6 ～ 11	11	m6	精密洗浄	2 ～ 20	5 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	6 ～ 12	12	m6	精密洗浄	2 ～ 20	4 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	6 ～ 13	13	m6	精密洗浄	2 ～ 20	5 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	6 ～ 15	15	m6	精密洗浄	2 ～ 20	5 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	6 ～ 16	16	m6	精密洗浄	2 ～ 20	4 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	8 ～ 18	18	m6	精密洗浄	5 ～ 30	20 ～ 27	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	13 ～ 20	20	m6	精密洗浄	5 ～ 30	20 ～ 30	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	13 ～ 22	22	m6	精密洗浄	5 ～ 30	20 ～ 33	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	13 ～ 24	24	m6	精密洗浄	5 ～ 30	20 ～ 36	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	13 ～ 25	25	m6	精密洗浄	5 ～ 30	20 ～ 37	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	1 ～ 3	3	g6	精密洗浄	2 ～ 10	3 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 4	4	g6	精密洗浄	2 ～ 10	3 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 5	5	g6	精密洗浄	2 ～ 10	3 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 6	6	g6	精密洗浄	2 ～ 15	3 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 7	7	g6	精密洗浄	2 ～ 15	3 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 8	8	g6	精密洗浄	2 ～ 15	3 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2 ～ 9	9	g6	精密洗浄	2 ～ 15	3 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 10	10	g6	精密洗浄	2 ～ 20	4 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 11	11	g6	精密洗浄	2 ～ 20	4 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 12	12	g6	精密洗浄	2 ～ 20	4 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 13	13	g6	精密洗浄	2 ～ 20	4 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 15	15	g6	精密洗浄	2 ～ 20	4 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6 ～ 16	16	g6	精密洗浄	2 ～ 20	4 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	8 ～ 18	18	g6	精密洗浄	5 ～ 30	20 ～ 27	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	13 ～ 20	20	g6	精密洗浄	5 ～ 30	20 ～ 30	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	13 ～ 22	22	g6	精密洗浄	5 ～ 30	20 ～ 33	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	13 ～ 24	24	g6	精密洗浄	5 ～ 30	20 ～ 36	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	13 ～ 25	25	g6	精密洗浄	5 ～ 30	20 ～ 37	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 3	3	g6	精密洗浄	2 ～ 10	4 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 4	4	g6	精密洗浄	2 ～ 10	4 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 5	5	g6	精密洗浄	2 ～ 10	4 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 6	6	g6	精密洗浄	2 ～ 12	4 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2 ～ 7	7	g6	精密洗浄	2 ～ 15	4 ～ 10	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	3 ～ 8	8	g6	精密洗浄	2 ～ 15	4 ～ 10	高硬度ステンレス	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	AQSA3
- ( - )	6日目	AQSA4
- ( - )	6日目	AQSA5
- ( - )	6日目	AQSA6
- ( - )	6日目	AQSA7
- ( - )	6日目	AQSA8
- ( - )	6日目	AQSA9
- ( - )	6日目	AQSA10
- ( - )	6日目	AQSA11
- ( - )	6日目	AQSA12
- ( - )	6日目	AQSA13
- ( - )	6日目	AQSA15
- ( - )	6日目	AQSA16
- ( - )	6日目	AQSA18
- ( - )	6日目	AQSA20
- ( - )	6日目	AQSA22
- ( - )	6日目	AQSA24
- ( - )	6日目	AQSA25
- ( - )	6日目	AQSD3
- ( - )	6日目	AQSD4
- ( - )	6日目	AQSD5
- ( - )	6日目	AQSD6
- ( - )	6日目	AQSD7
- ( - )	6日目	AQSD8
- ( - )	6日目	AQSD9
- ( - )	6日目	AQSD10
- ( - )	6日目	AQSD11
- ( - )	6日目	AQSD12
- ( - )	6日目	AQSD13
- ( - )	6日目	AQSD15
- ( - )	6日目	AQSD16
- ( - )	6日目	AQSD18
- ( - )	6日目	AQSD20
- ( - )	6日目	AQSD22
- ( - )	6日目	AQSD24
- ( - )	6日目	AQSD25
- ( - )	6日目	AQSGA3
- ( - )	6日目	AQSGA4
- ( - )	6日目	AQSGA5
- ( - )	6日目	AQSGA6
- ( - )	6日目	AQSGA7
- ( - )	6日目	AQSGA8
- ( - )	6日目	AQSGA9
- ( - )	6日目	AQSGA10
- ( - )	6日目	AQSGA11
- ( - )	6日目	AQSGA12
- ( - )	6日目	AQSGA13
- ( - )	6日目	AQSGA15
- ( - )	6日目	AQSGA16
- ( - )	6日目	AQSGA18
- ( - )	6日目	AQSGA20
- ( - )	6日目	AQSGA22
- ( - )	6日目	AQSGA24
- ( - )	6日目	AQSGA25
- ( - )	6日目	AQSGD3
- ( - )	6日目	AQSGD4
- ( - )	6日目	AQSGD5
- ( - )	6日目	AQSGD6
- ( - )	6日目	AQSGD7
- ( - )	6日目	AQSGD8

...

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

【新材質】2026年2月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■圧入＜丸＞
高硬度ステンレス（35HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	m6			p6			g6			h7
	SL-AQSA	SH-AQSA	SHD-AQSA	SL-AQSPA	SH-AQSPA	SHD-AQSPA	SL-AQSGA	SH-AQSGA	SHD-AQSGA	SL-AQSHA	SH-AQSHA	SHD-AQSHA
3	1,400	1,800	2,040	1,400	1,800	2,040	1,400	1,800	2,040	1,400	1,800	2,040
4	1,410	1,810	2,050	1,410	1,810	2,050	1,410	1,810	2,050	1,410	1,810	2,050
5	1,450	1,850	2,090	1,450	1,850	2,090	1,450	1,850	2,090	1,450	1,850	2,090
6	1,510	1,910	2,150	1,510	1,910	2,150	1,510	1,910	2,150	1,510	1,910	2,150
7	1,550	1,950	2,190	1,550	1,950	2,190	1,550	1,950	2,190	1,550	1,950	2,190
8	1,570	1,970	2,210	1,570	1,970	2,210	1,570	1,970	2,210	1,570	1,970	2,210
9	1,620	2,020	2,260	1,620	2,020	2,260	1,620	2,020	2,260	1,620	2,020	2,260
10	1,660	2,060	2,300	1,660	2,060	2,300	1,660	2,060	2,300	1,660	2,060	2,300
11	1,680	2,080	2,320	1,680	2,080	2,320	1,680	2,080	2,320	1,680	2,080	2,320
12	1,700	2,100	2,340	1,700	2,100	2,340	1,700	2,100	2,340	1,700	2,100	2,340
13	1,750	2,150	2,390	1,750	2,150	2,390	1,750	2,150	2,390	1,750	2,150	2,390
15	1,830	2,230	2,470	1,830	2,230	2,470	1,830	2,230	2,470	1,830	2,230	2,470
16	1,880	2,280	2,520	1,880	2,280	2,520	1,880	2,280	2,520	1,880	2,280	2,520
18	2,120	2,520	2,760	2,120	2,520	2,760	2,120	2,520	2,760	2,120	2,520	2,760
20	2,350	2,750	2,990	2,350	2,750	2,990	2,350	2,750	2,990	2,350	2,750	2,990
22	2,420	2,820	3,060	2,420	2,820	3,060	2,420	2,820	3,060	2,420	2,820	3,060
24	2,480	2,880	3,120	2,480	2,880	3,120	2,480	2,880	3,120	2,480	2,880	3,120
25	2,540	2,940	3,180	2,540	2,940	3,180	2,540	2,940	3,180	2,540	2,940	3,180

高強度ステンレス（55HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	m6			p6			g6			h7
	SL-ZQSA	SH-ZQSA	SHD-ZQSA	SL-ZQSPA	SH-ZQSPA	SHD-ZQSPA	SL-ZQSGA	SH-ZQSGA	SHD-ZQSGA	SL-ZQSHA	SH-ZQSHA	SHD-ZQSHA
3	1,100	1,380	1,780	1,100	1,380	1,780	1,100	1,380	1,780	1,100	1,380	1,780
4	1,110	1,390	1,790	1,110	1,390	1,790	1,110	1,390	1,790	1,110	1,390	1,790
5	1,160	1,440	1,840	1,160	1,440	1,840	1,160	1,440	1,840	1,160	1,440	1,840
6	1,240	1,520	1,920	1,240	1,520	1,920	1,240	1,520	1,920	1,240	1,520	1,920
7	1,290	1,570	1,970	1,290	1,570	1,970	1,290	1,570	1,970	1,290	1,570	1,970
8	1,320	1,600	2,000	1,320	1,600	2,000	1,320	1,600	2,000	1,320	1,600	2,000
9	1,380	1,660	2,060	1,380	1,660	2,060	1,380	1,660	2,060	1,380	1,660	2,060
10	1,430	1,710	2,110	1,430	1,710	2,110	1,430	1,710	2,110	1,430	1,710	2,110
11	1,460	1,740	2,140	1,460	1,740	2,140	1,460	1,740	2,140	1,460	1,740	2,140
12	1,490	1,770	2,170	1,490	1,770	2,170	1,490	1,770	2,170	1,490	1,770	2,170
13	1,550	1,830	2,230	1,550	1,830	2,230	1,550	1,830	2,230	1,550	1,830	2,230
15	1,650	1,930	2,330	1,650	1,930	2,330	1,650	1,930	2,330	1,650	1,930	2,330
16	1,720	2,000	2,400	1,720	2,000	2,400	1,720	2,000	2,400	1,720	2,000	2,400
18	2,030	2,310	2,710	2,030	2,310	2,710	2,030	2,310	2,710	2,030	2,310	2,710

SUS316L
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	m6			p6			g6			h7
	SL-XQSA	SH-XQSA	SHD-XQSA	SL-XQSPA	SH-XQSPA	SHD-XQSPA	SL-XQSGA	SH-XQSGA	SHD-XQSGA	SL-XQSHA	SH-XQSHA	SHD-XQSHA
3	920	1,200	1,320	920	1,200	1,320	920	1,200	1,320	920	1,200	1,320
4	930	1,210	1,330	930	1,210	1,330	930	1,210	1,330	930	1,210	1,330
5	970	1,250	1,370	970	1,250	1,370	970	1,250	1,370	970	1,250	1,370
6	1,030	1,310	1,430	1,030	1,310	1,430	1,030	1,310	1,430	1,030	1,310	1,430
7	1,070	1,350	1,470	1,070	1,350	1,470	1,070	1,350	1,470	1,070	1,350	1,470
8	1,090	1,370	1,490	1,090	1,370	1,490	1,090	1,370	1,490	1,090	1,370	1,490
9	1,140	1,420	1,540	1,140	1,420	1,540	1,140	1,420	1,540	1,140	1,420	1,540
10	1,180	1,460	1,580	1,180	1,460	1,580	1,180	1,460	1,580	1,180	1,460	1,580
11	1,200	1,480	1,600	1,200	1,480	1,600	1,200	1,480	1,600	1,200	1,480	1,600
12	1,220	1,500	1,620	1,220	1,500	1,620	1,220	1,500	1,620	1,220	1,500	1,620
13	1,270	1,550	1,670	1,270	1,550	1,670	1,270	1,550	1,670	1,270	1,550	1,670
15	1,350	1,630	1,750	1,350	1,630	1,750	1,350	1,630	1,750	1,350	1,630	1,750
16	1,400	1,680	1,800	1,400	1,680	1,800	1,400	1,680	1,800	1,400	1,680	1,800
18	1,640	1,920	2,040	1,640	1,920	2,040	1,640	1,920	2,040	1,640	1,920	2,040
20	1,870	2,150	2,270	1,870	2,150	2,270	1,870	2,150	2,270	1,870	2,150	2,270

■圧入＜ダイヤ＞
高硬度ステンレス（35HRC～）
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	m6			p6			g6			h7
	SL-AQSD	SH-AQSD	SHD-AQSD	SL-AQSPD	SH-AQSPD	SHD-AQSPD	SL-AQSGD	SH-AQSGD	SHD-AQSGD	SL-AQSHD	SH-AQSHD	SHD-AQSHD
3	1,550	1,950	2,190	1,550	1,950	2,190	1,550	1,950	2,190	1,550	1,950	2,190
4	1,570	1,970	2,210	1,570	1,970	2,210	1,570	1,970	2,210	1,570	1,970	2,210
5	1,610	2,010	2,250	1,610	2,010	2,250	1,610	2,010	2,250	1,610	2,010	2,250
6	1,670	2,070	2,310	1,670	2,070	2,310	1,670	2,070	2,310	1,670	2,070	2,310
7	1,700	2,100	2,340	1,700	2,100	2,340	1,700	2,100	2,340	1,700	2,100	2,340
8	1,720	2,120	2,360	1,720	2,120	2,360	1,720	2,120	2,360	1,720	2,120	2,360
9	1,780	2,180	2,420	1,780	2,180	2,420	1,780	2,180	2,420	1,780	2,180	2,420
10	1,820	2,220	2,460	1,820	2,220	2,460	1,820	2,220	2,460	1,820	2,220	2,460
11	1,840	2,240	2,480	1,840	2,240	2,480	1,840	2,240	2,480	1,840	2,240	2,480
12	1,870	2,270	2,510	1,870	2,270	2,510	1,870	2,270	2,510	1,870	2,270	2,510
13	1,920	2,320	2,560	1,920	2,320	2,560	1,920	2,320	2,560	1,920	2,320	2,560
15	2,010	2,410	2,650	2,010	2,410	2,650	2,010	2,410	2,650	2,010	2,410	2,650
16	2,070	2,470	2,710	2,070	2,470	2,710	2,070	2,470	2,710	2,070	2,470	2,710
18	2,280	2,680	2,920	2,280	2,680	2,920	2,280	2,680	2,920	2,280	2,680	2,920
20	2,510	2,910	3,150	2,510	2,910	3,150	2,510	2,910	3,150	2,510	2,910	3,150
22	2,570	2,970	3,210	2,570	2,970	3,210	2,570	2,970	3,210	2,570	2,970	3,210
24	2,640	3,040	3,280	2,640	3,040	3,280	2,640	3,040	3,280	2,640	3,040	3,280
25	2,700	3,100	3,340	2,700	3,100	3,340	2,700	3,100	3,340	2,700	3,100	3,340

D	￥基準単価
	m6			p6			g6			h7
	SL-ZQSD	SH-ZQSD	SHD-ZQSD	SL-ZQSPD	SH-ZQSPD	SHD-ZQSPD	SL-ZQSGD	SH-ZQSGD	SHD-ZQSGD	SL-ZQSHD	SH-ZQSHD	SHD-ZQSHD
3	1,290	1,570	1,970	1,290	1,570	1,970	1,290	1,570	1,970	1,290	1,570	1,970
4	1,320	1,600	2,000	1,320	1,600	2,000	1,320	1,600	2,000	1,320	1,600	2,000
5	1,370	1,650	2,050	1,370	1,650	2,050	1,370	1,650	2,050	1,370	1,650	2,050
6	1,450	1,730	2,130	1,450	1,730	2,130	1,450	1,730	2,130	1,450	1,730	2,130
7	1,490	1,770	2,170	1,490	1,770	2,170	1,490	1,770	2,170	1,490	1,770	2,170
8	1,510	1,790	2,190	1,510	1,790	2,190	1,510	1,790	2,190	1,510	1,790	2,190
9	1,590	1,870	2,270	1,590	1,870	2,270	1,590	1,870	2,270	1,590	1,870	2,270
10	1,640	1,920	2,320	1,640	1,920	2,320	1,640	1,920	2,320	1,640	1,920	2,320
11	1,670	1,950	2,350	1,670	1,950	2,350	1,670	1,950	2,350	1,670	1,950	2,350
12	1,710	1,990	2,390	1,710	1,990	2,390	1,710	1,990	2,390	1,710	1,990	2,390
13	1,770	2,050	2,450	1,770	2,050	2,450	1,770	2,050	2,450	1,770	2,050	2,450
15	1,890	2,170	2,570	1,890	2,170	2,570	1,890	2,170	2,570	1,890	2,170	2,570
16	1,970	2,250	2,650	1,970	2,250	2,650	1,970	2,250	2,650	1,970	2,250	2,650
18	2,240	2,520	2,920	2,240	2,520	2,920	2,240	2,520	2,920	2,240	2,520	2,920

SUS316L
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	m6			p6			g6			h7
	SL-XQSD	SH-XQSD	SHD-XQSD	SL-XQSPD	SH-XQSPD	SHD-XQSPD	SL-XQSGD	SH-XQSGD	SHD-XQSGD	SL-XQSHD	SH-XQSHD	SHD-XQSHD
3	1,070	1,350	1,470	1,070	1,350	1,470	1,070	1,350	1,470	1,070	1,350	1,470
4	1,090	1,370	1,490	1,090	1,370	1,490	1,090	1,370	1,490	1,090	1,370	1,490
5	1,130	1,410	1,530	1,130	1,410	1,530	1,130	1,410	1,530	1,130	1,410	1,530
6	1,190	1,470	1,590	1,190	1,470	1,590	1,190	1,470	1,590	1,190	1,470	1,590
7	1,220	1,500	1,620	1,220	1,500	1,620	1,220	1,500	1,620	1,220	1,500	1,620
8	1,240	1,520	1,640	1,240	1,520	1,640	1,240	1,520	1,640	1,240	1,520	1,640
9	1,300	1,580	1,700	1,300	1,580	1,700	1,300	1,580	1,700	1,300	1,580	1,700
10	1,340	1,620	1,740	1,340	1,620	1,740	1,340	1,620	1,740	1,340	1,620	1,740
11	1,360	1,640	1,760	1,360	1,640	1,760	1,360	1,640	1,760	1,360	1,640	1,760
12	1,390	1,670	1,790	1,390	1,670	1,790	1,390	1,670	1,790	1,390	1,670	1,790
13	1,440	1,720	1,840	1,440	1,720	1,840	1,440	1,720	1,840	1,440	1,720	1,840
15	1,530	1,810	1,930	1,530	1,810	1,930	1,530	1,810	1,930	1,530	1,810	1,930
16	1,590	1,870	1,990	1,590	1,870	1,990	1,590	1,870	1,990	1,590	1,870	1,990
18	1,800	2,080	2,200	1,800	2,080	2,200	1,800	2,080	2,200	1,800	2,080	2,200
20	2,030	2,310	2,430	2,030	2,310	2,430	2,030	2,310	2,430	2,030	2,310	2,430

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～4	5～19	20～49	50～100	101～500	501～1000	1001以上
値引率	基準単価	5%	15%	20%	30%	50%	お見積り
出荷日	通常				＋2日	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピン高耐食ステンレス小頭球面圧入のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピン高耐食ステンレス小頭球面圧入	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）小頭球面圧入	【クリーン洗浄品】位置決めピン高耐食ステンレス大頭球面圧入	【クリーン洗浄品】位置決めピン高耐食ステンレス小頭球面めねじ	【クリーン洗浄品】位置決めピン高耐食ステンレス小頭テーパ圧入	【クリーン洗浄品】位置決めピン高耐食ステンレス小頭フラット圧入
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目	3日目	6日目	6日目	6日目	6日目
特性・用途	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
基本形状	小頭	小頭	大頭	小頭	小頭	小頭
導入側先端タイプ	球面	球面	球面	球面	テーパ	フラット
取付側形状	ストレート（圧入）	ストレート（圧入）	ストレート（圧入）	めねじ	ストレート（圧入）	ストレート（圧入）

位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

導入側先端形状

導入側外径 P(mm)

取付側外径 D(mm)

取付側公差

洗浄方法

B(mm)

L(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】位置決めピン 高耐食ステンレス 小頭球面 圧入

外形図・規格表

外形図

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】位置決めピン高耐食ステンレス小頭球面圧入
