【クリーン洗浄品】位置決めピン高耐食ステンレス R/テーパR めねじ

通常単価(税別): -

税込単価: -

通常出荷日：6日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

【新材質】2026年2月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
商品画像は追加工LAC時の商品になります。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

【クリーン洗浄品】位置決めピン高耐食ステンレス R/テーパR おねじ

通常出荷日：6 日目

未確定：候補が408型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

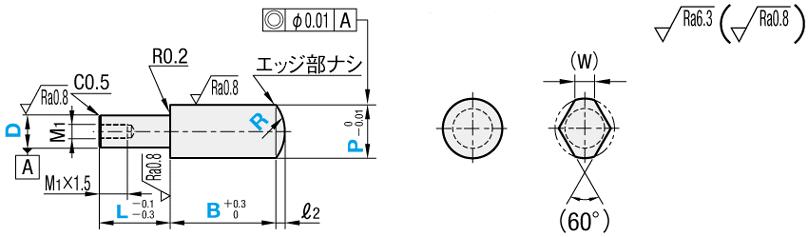

先端形状A（R）
●めねじ

（丸）

（ダイヤ）

[ ! ]ℓ₂＝R－位置決めピン　高硬度ステンレス　R・テーパR　－めねじ－:関連画像

[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。

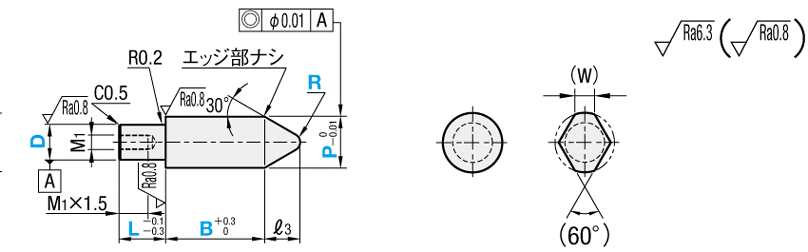

先端形状C（テーパR）
●めねじ

（丸）

（ダイヤ）

[ ! ]ℓ₃＝P2÷tan30°＋R－（R÷sin30°）　参考： tan30°≒0.577　sin30°＝0.5
[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。

[ M ]材質	[ H ]硬度	ピン形状	めねじ		洗浄方法
			D公差
			g6	h7	洗浄方法	洗浄環境	梱包形態	梱包環境
高硬度ステンレス*	35HRC〜	丸	SL-APG	SL-APHG	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-APG	SH-APHG	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-APG	SHD-APHG	電解研磨＋精密洗浄
		ダイヤ	SL-APDG	SL-APHDG	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-APDG	SH-APHDG	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-APDG	SHD-APHDG	電解研磨＋精密洗浄
高強度ステンレス	55HRC〜	丸	SL-ZPG	SL-ZPHG	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-ZPG	SH-ZPHG	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-ZPG	SHD-ZPHG	電解研磨＋精密洗浄
		ダイヤ	SL-ZPDG	SL-ZPHDG	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-ZPDG	SH-ZPHDG	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-ZPDG	SHD-ZPHDG	電解研磨＋精密洗浄
SUS316L	－	丸	SL-XPG	SL-XPHG	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-XPG	SH-XPHG	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-XPG	SHD-XPHG	電解研磨＋精密洗浄
		ダイヤ	SL-XPDG	SL-XPHDG	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-XPDG	SH-XPHDG	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-XPDG	SHD-XPHDG	電解研磨＋精密洗浄

[ ! ]*径がφ10を超える場合、中心硬度が30HRC〜となる場合があります。
[ ! ]B＞20mmの場合、P寸公差0−0.02となります。
※D公差g6・h7は導入部がつきません。（ℓ₁）
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

■塩水噴霧試験結果(オーステナイト系)

	高硬度ステンレス (35HRC～)	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる

■塩水噴霧試験結果(マルテンサイト系)

	高強度ステンレス (55HRC～)	SUS440C相当	SKS3相当(参考)
試験前
24hr
48hr
168hr	－	－	－

■せん断試験結果

材質	せん断荷重	硬度
高強度ステンレス	33kN	55HRC～
高硬度ステンレス	26kN	35HRC～
SUS304	20kN	10～20HRC
SKS3相当	33kN	60～63HRC
SUS440C	31kN	50～55HRC

※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定

・イメージ図

規格表

型式

−

Type

先端形状

SL-APG

−

P10.00

−

L10

−

B12.0

−

SH-APG

−

P14.00

−

L15

−

B10.0

−

SHD-APG

−

P10.00

−

L10

−

B12.0

−

■公差

D	g6	h7
1.00～3. 00	−0.002 −0.008	0 −0.010
3.01～6.00	−0.004 −0.012	0 −0.012
6.01～10.00	−0.005 −0.014	0 −0.015
10.01～18.00	−0.006 −0.017	0 −0.018
18.01～25.50	－0.007 －0.020	0 －0.021

■めねじ＜丸＞

型式					P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	R 指定1mm単位	M₁ (並目)	＊締付トルク N・cm	(W)
Type			先端形状	D
高硬度ステンレス(35HRC～) SL-APG(g6) SH-APG(g6) SHD-APG(g6) SL-APHG(h7) SH-APHG(h7) SHD-APHG(h7)	高強度ステンレス(55HRC～) SL-ZPG(g6) SH-ZPG(g6) SHD-ZPG(g6) SL-ZPHG(h7) SH-ZPHG(h7) SHD-ZPHG(h7)	SUS316L SL-XPG(g6) SH-XPG(g6) SHD-XPG(g6) SL-XPHG(h7) SH-XPHG(h7) SHD-XPHG(h7)	A C	6	6.50～12.00	6～16	1.0～40.0	A形状 R≧P/2 C形状 R≦P/2	M3	147	3.0
				8	8.50～15.00	8～16			M4	333	3.5
				10	10.50～16.00	10～20			M5	676	4.0
				12	12.50～17.50	12～20					5.0
				13	14.00～20.00	12～20			M6	1156	5.5
				16	17.00～25.50	17～24	5.0～30.0				7.0
				20	22.00～25.50	17～30					9.0

[ ! ]L寸・B寸（　）はダイヤ形状に適用　[ ! ]首下部の強度に注意>>こちら　[ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
[ ! ]高強度ステンレス、SUS316LはD寸13mm以下に適用となります。
[ ! ]高強度ステンレスはP寸19.6mm以下に適用となります。
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

■めねじ＜ダイヤ＞

型式					P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	R 指定1mm単位	M₁ (並目)	＊締付トルク N・cm	(W)
Type			先端形状	D
高硬度ステンレス(35HRC～) SL-APDG(g6) SH-APDG(g6) SHD-APDG(g6) SL-APHDG(h7) SH-APHDG(h7) SHD-APHDG(h7)	高強度ステンレス(55HRC～) SL-ZPDG(g6) SH-ZPDG(g6) SHD-ZPDG(g6) SL-ZPHDG(h7) SH-ZPHDG(h7) SHD-ZPHDG(h7)	SUS316L SL-XPDG(g6) SH-XPDG(g6) SHD-XPDG(g6) SL-XPHDG(h7) SH-XPHDG(h7) SHD-XPHDG(h7)	A C	6	6.50～12.00	9～16	1.0～20.0	A形状 R≧P/2 C形状 R≦P/2	M3	147	3.0
				8	8.50～15.00	12～16			M4	333	3.5
				10	10.50～16.00	13～20			M5	676	4.0
				12	12.50～17.50	15～20					5.0
				13	14.00～20.00	15～20			M6	1156	5.5
				16	17.00～25.50	17～24	5.0～27.0				7.0
				20	22.00～25.50	18～30					9.0

追加工

型式	−	P	−	L	−	B	−	R	−	(SC・LAC.)
SL-APGC8	−	P12.00	−	L10	−	B10.0	−	R6	−	LAC

日目出荷

[ NG ]ストーク適用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

2面幅を追加

SC=指定1mm単位
[ ! ]B≦11の場合、先端部に2面幅加工がつきます。
[ ! ]P-3≦SC≦P-1、SC≧D
[ NG ]ダイヤ形状は適用不可

SL-APGC8-P12.00-L10-B10.0-R6-SC10

500

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用

適用寸法		レンチ穴寸法
P	B	Q
～9.99	5.0～ 9.9	2
～9.99	10.0～40.0	2.5
10.00～	5.0～ 7.9	2
	8.0～11.9	2.5
	12.0～40.0	3.5

SL-APGC8-P12.00-L10-B10.0-R6-LAC

300

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

乾燥

エアブロー(オイルフリー)
使用

防錆梱包

防錆袋使用

・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄

電解研磨

材質に応じた電解研磨槽
で電解研磨

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合
防錆梱包（1重梱包）	1重目梱包2重目梱包	1重目梱包2重目梱包乾燥剤
一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

...

型番

SH-APDGA6-P[6.5-12/0.01]-L[9-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APDGA8-P[8.5-15/0.01]-L[12-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APDGA10-P[10.5-16/0.01]-L[13-20/1]-B[1-20/0.1]-R[1-100/1]

SH-APDGA12-P[12.5-17.5/0.01]-L[15-20/1]-B[1-20/0.1]-R[1-100/1]

SH-APDGA13-P[14-20/0.01]-L[15-20/1]-B[1-20/0.1]-R[1-100/1]

SH-APDGA16-P[17-25.5/0.01]-L[17-24/1]-B[5-27/0.1]-R[1-100/1]

SH-APDGA20-P[22-25.5/0.01]-L[18-30/1]-B[5-27/0.1]-R[1-100/1]

SH-APDGC6-P[6.5-12/0.01]-L[9-16/1]-B[1-20/0.1]-R[1-6/1]

SH-APDGC8-P[8.5-15/0.01]-L[12-16/1]-B[1-20/0.1]-R[1-7/1]

SH-APDGC10-P[10.5-16/0.01]-L[13-20/1]-B[1-20/0.1]-R[1-8/1]

SH-APDGC12-P[12.5-17.5/0.01]-L[15-20/1]-B[1-20/0.1]-R[1-8/1]

SH-APDGC13-P[14-20/0.01]-L[15-20/1]-B[1-20/0.1]-R[1-100/1]

SH-APDGC16-P[17-25.5/0.01]-L[17-24/1]-B[5-27/0.1]-R[1-100/1]

SH-APDGC20-P[22-25.5/0.01]-L[18-30/1]-B[5-27/0.1]-R[1-100/1]

SH-APGA6-P[6.5-12/0.01]-L[6-16/1]-B[1-40/0.1]-R[1-100/1]

SH-APGA8-P[8.5-15/0.01]-L[8-16/1]-B[1-40/0.1]-R[1-100/1]

SH-APGA10-P[10.5-16/0.01]-L[10-20/1]-B[1-40/0.1]-R[1-100/1]

SH-APGA12-P[12.5-17.5/0.01]-L[12-20/1]-B[1-40/0.1]-R[1-100/1]

SH-APGA13-P[14-20/0.01]-L[12-20/1]-B[1-40/0.1]-R[1-100/1]

SH-APGA16-P[17-25.5/0.01]-L[17-24/1]-B[5-30/0.1]-R[1-100/1]

SH-APGA20-P[22-25.5/0.01]-L[17-30/1]-B[5-30/0.1]-R[1-100/1]

SH-APGC6-P[6.5-12/0.01]-L[6-16/1]-B[1-40/0.1]-R[1-6/1]

SH-APGC8-P[8.5-15/0.01]-L[8-16/1]-B[1-40/0.1]-R[1-7/1]

SH-APGC10-P[10.5-16/0.01]-L[10-20/1]-B[1-40/0.1]-R[1-8/1]

SH-APGC12-P[12.5-17.5/0.01]-L[12-20/1]-B[1-40/0.1]-R[1-8/1]

SH-APGC13-P[14-20/0.01]-L[12-20/1]-B[1-40/0.1]-R[1-100/1]

SH-APGC16-P[17-25.5/0.01]-L[17-24/1]-B[5-30/0.1]-R[1-100/1]

SH-APGC20-P[22-25.5/0.01]-L[17-30/1]-B[5-30/0.1]-R[1-100/1]

SH-APHDGA6-P[6.5-12/0.01]-L[9-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APHDGA8-P[8.5-15/0.01]-L[12-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APHDGA10-P[10.5-16/0.01]-L[13-20/1]-B[1-20/0.1]-R[1-100/1]

SH-APHDGA12-P[12.5-17.5/0.01]-L[15-20/1]-B[1-20/0.1]-R[1-100/1]

SH-APHDGA13-P[14-20/0.01]-L[15-20/1]-B[1-20/0.1]-R[1-100/1]

SH-APHDGA16-P[17-25.5/0.01]-L[17-24/1]-B[5-27/0.1]-R[1-100/1]

SH-APHDGA20-P[22-25.5/0.01]-L[18-30/1]-B[5-27/0.1]-R[1-100/1]

SH-APHDGC6-P[6.5-12/0.01]-L[9-16/1]-B[1-20/0.1]-R[1-6/1]

SH-APHDGC8-P[8.5-15/0.01]-L[12-16/1]-B[1-20/0.1]-R[1-7/1]

SH-APHDGC10-P[10.5-16/0.01]-L[13-20/1]-B[1-20/0.1]-R[1-8/1]

SH-APHDGC12-P[12.5-17.5/0.01]-L[15-20/1]-B[1-20/0.1]-R[1-8/1]

SH-APHDGC13-P[14-20/0.01]-L[15-20/1]-B[1-20/0.1]-R[1-100/1]

SH-APHDGC16-P[17-25.5/0.01]-L[17-24/1]-B[5-27/0.1]-R[1-100/1]

SH-APHDGC20-P[22-25.5/0.01]-L[18-30/1]-B[5-27/0.1]-R[1-100/1]

SH-APHGA6-P[6.5-12/0.01]-L[6-16/1]-B[1-40/0.1]-R[1-100/1]

SH-APHGA8-P[8.5-15/0.01]-L[8-16/1]-B[1-40/0.1]-R[1-100/1]

SH-APHGA10-P[10.5-16/0.01]-L[10-20/1]-B[1-40/0.1]-R[1-100/1]

SH-APHGA12-P[12.5-17.5/0.01]-L[12-20/1]-B[1-40/0.1]-R[1-100/1]

SH-APHGA13-P[14-20/0.01]-L[12-20/1]-B[1-40/0.1]-R[1-100/1]

SH-APHGA16-P[17-25.5/0.01]-L[17-24/1]-B[5-30/0.1]-R[1-100/1]

SH-APHGA20-P[22-25.5/0.01]-L[17-30/1]-B[5-30/0.1]-R[1-100/1]

SH-APHGC6-P[6.5-12/0.01]-L[6-16/1]-B[1-40/0.1]-R[1-6/1]

SH-APHGC8-P[8.5-15/0.01]-L[8-16/1]-B[1-40/0.1]-R[1-7/1]

SH-APHGC10-P[10.5-16/0.01]-L[10-20/1]-B[1-40/0.1]-R[1-8/1]

SH-APHGC12-P[12.5-17.5/0.01]-L[12-20/1]-B[1-40/0.1]-R[1-8/1]

SH-APHGC13-P[14-20/0.01]-L[12-20/1]-B[1-40/0.1]-R[1-100/1]

SH-APHGC16-P[17-25.5/0.01]-L[17-24/1]-B[5-30/0.1]-R[1-100/1]

SH-APHGC20-P[22-25.5/0.01]-L[17-30/1]-B[5-30/0.1]-R[1-100/1]

SH-XPDGA6-P[6.5-12/0.01]-L[9-16/1]-B[1-20/0.1]-R[1-100/1]

SH-XPDGA8-P[8.5-15/0.01]-L[12-16/1]-B[1-20/0.1]-R[1-100/1]

SH-XPDGA10-P[10.5-16/0.01]-L[13-20/1]-B[1-20/0.1]-R[1-100/1]

SH-XPDGA12-P[12.5-17.5/0.01]-L[15-20/1]-B[1-20/0.1]-R[1-100/1]
