【クリーン洗浄品】位置決めピン　高硬度ステンレス　R・テーパR　－おねじ－

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】小径位置決めピン　高硬度ステンレス　ツバ付き・おねじタイプ

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】位置決めピン　先端形状選択タイプ　先端長さ指定　－おねじ－

通常出荷日：5 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

特性・用途
クリーン洗浄
材質
ステンレス
詳細材質
高硬度ステンレス(35HRC～)
基本形状
大頭
取付側形状
おねじ
表面処理
なし
熱処理
なし
材質証明書
対象
材質証明書：材質
高硬度ステンレス

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。

未確定：候補が216型番あります。

外形図・規格表
型番リスト
詳細情報

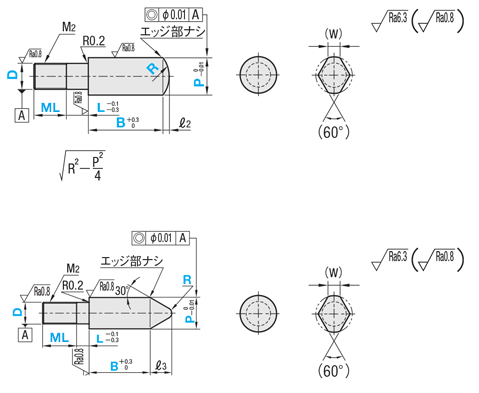

外形図・規格表

（丸）

（ダイヤ）

（丸）

（ダイヤ）

先端形状A（R）
●おねじ

先端形状C（テーパR）
●おねじ

[ ! ]ℓ₂=R－

[ ! ]ℓ₃= P 2 ÷tan30°＋R－(R÷sin30°)　参考：tan30°≒0.577　sin30°=0.5

[ M ]材質	[ H ]硬度	ピン形状	おねじ		洗浄方法
			D公差
			g6	h7	洗浄方法	洗浄環境	梱包形態	梱包環境
高硬度ステンレス	35HRC〜	丸	SL-APA	SL-APHA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-APA	SH-APHA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-APA	SHD-APHA	電解研磨＋精密洗浄
		ダイヤ	SL-APDA	SL-APHDA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-APDA	SH-APHDA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-APDA	SHD-APHDA	電解研磨＋精密洗浄

[ ! ]径がφ10を超える場合、中心硬度が30HRC〜となる場合があります。
[ ! ]B＞20mmの場合、P寸公差0-0.02となります。
※D公差g6・h7は導入部がつきません。（ℓ₁）
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

Type

先端形状

SL-APA

−

P10.00

−

B12.0

−

SL-APA

−

P14.00

−

L10

−

B10.0

−

SHD－APA

−

P10.00

−

B12.0

−

■公差

D	g6	h7
1.00～3.00	−0.002 −0.008	0 −0.010
3.01～6.00	−0.004 −0.012	0 −0.012
6.01～10.00	−0.005 −0.014	0 −0.015
10.01～18.00	−0.006 −0.017	0 −0.018
18.01～25.50	－0.007 －0.020	0 －0.021

■おねじ

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	R 指定1mm単位	M₂ (並目)	＊締付トルク N・cm	(W)
Type		先端形状	D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	R 指定1mm単位	M₂ (並目)	＊締付トルク N・cm	(W)
＜丸＞ SL-APA(g6) SH-APA(g6) SHD-APA(g6) SL-APHA(h7) SH-APHA(h7) SHD-APHA(h7)	＜ダイヤ＞ SL-APDA(g6) SH-APDA(g6) SHD-APDA(g6) SL-APHDA(h7) SH-APHDA(h7) SHD-APHDA(h7)	A C	3	3.50～8.00	0～10	1.0～20.0	A形状 R≧P/2 C形状 R≦P/2	M3	147	1.5
			4	4.50～8.00		1.0～40.0(20.0)		M4	333	1.8
			5	5.50～8.00				M5	676	2.2
			6	6.50～12.00				M6	1156	3
			8	8.50～15.00				M8	2803	3.5
			10	10.50～16.00				M10	5557	4
			12	12.50～17.50				M12	9702	5
			16	17.00～25.50				M16	24108	7
			20	22.00～25.50				M20	46942	9

[ ! ]B寸（　）はダイヤ形状に適用　[ ! ]L＜Pitch×2の場合、不完全ねじ部（Pitch×2）はM2×1.5に含まれます。並目ねじPitch寸法>>こちら
[ ! ]全ねじ形状をご希望の場合、L＝0かつ追加工NNCをご指定ください。
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

型式	−	P	−	L	−	B	−	R	−	(SC・LAC・DRC…etc.)
SL-APAC8	−	P12.00	−	L5	−	B10.0	−	R6	−	MC6

日目出荷

[ NG ]ストーク適用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

2面幅を追加

SC=指定1mm単位
[ ! ]B≦11の場合、先端部に2面幅加工がつきます。
[ ! ]P-3≦SC≦P-1、SC≧D
[ NG ]ダイヤ形状は適用不可

SL-APAC8-P12.00-L5-B10.0-R6-SC10

500

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用

適用寸法		レンチ穴寸法
P	B	Q
～9.99	5.0～ 9.9	2
～9.99	10.0～40.0	2.5
10.00～	5.0～ 7.9	2
	8.0～11.9	2.5
	12.0～40.0	3.5

SL-APAC8-P12.00-L5-B10.0-R6-LAC

300

DRC

ドライバー溝を追加

幅0.8mm　深さ1mm

SL-APAC8-P12.00-L5-B10.0-R6-DRC

100

ねじ径を変更

MC=おねじ径を指定
[ ! ]不完全ねじ部（Pitch×2）が含まれます
[ ! ]D/3≦MC＜D
[ ! ]Mcmin3

SL-APAC8-P12.00-L5-B10.0-R6-MC6

200

NNC

ねじ元にニゲを追加

[ ! ]L=0の場合に適用

SL-APAC8-P12.00-L0-B10.0-R6-NNC

100

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
（TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-APAA3-P[3.5-8/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-100/1]

SH-APAA4-P[4.5-8/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APAA5-P[5.5-8/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APAA6-P[6.5-12/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APAA8-P[8.5-15/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APAA10-P[10.5-16/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APAA12-P[12.5-17.5/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APAA16-P[17-25.5/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APAA20-P[22-25.5/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APAC3-P[3.5-8/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-4/1]

SH-APAC4-P[4.5-8/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-4/1]

SH-APAC5-P[5.5-8/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-4/1]

SH-APAC6-P[6.5-12/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-6/1]

SH-APAC8-P[8.5-15/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-7/1]

SH-APAC10-P[10.5-16/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-8/1]

SH-APAC12-P[12.5-17.5/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-8/1]

SH-APAC16-P[17-25.5/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APAC20-P[22-25.5/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APDAA3-P[3.5-8/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-100/1]

SH-APDAA4-P[4.5-8/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APDAA5-P[5.5-8/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APDAA6-P[6.5-12/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APDAA8-P[8.5-15/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APDAA10-P[10.5-16/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APDAA12-P[12.5-17.5/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APDAA16-P[17-25.5/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-100/1]

SH-APDAA20-P[22-25.5/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-100/1]

SH-APDAC3-P[3.5-8/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-4/1]

SH-APDAC4-P[4.5-8/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-4/1]

SH-APDAC5-P[5.5-8/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-4/1]

SH-APDAC6-P[6.5-12/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-6/1]

SH-APDAC8-P[8.5-15/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-7/1]

SH-APDAC10-P[10.5-16/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-8/1]

SH-APDAC12-P[12.5-17.5/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-8/1]

SH-APDAC16-P[17-25.5/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-100/1]

SH-APDAC20-P[22-25.5/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-100/1]

SH-APHAA3-P[3.5-8/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-100/1]

SH-APHAA4-P[4.5-8/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APHAA5-P[5.5-8/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APHAA6-P[6.5-12/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APHAA8-P[8.5-15/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APHAA10-P[10.5-16/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APHAA12-P[12.5-17.5/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APHAA16-P[17-25.5/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APHAA20-P[22-25.5/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APHAC3-P[3.5-8/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-4/1]

SH-APHAC4-P[4.5-8/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-4/1]

SH-APHAC5-P[5.5-8/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-4/1]

SH-APHAC6-P[6.5-12/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-6/1]

SH-APHAC8-P[8.5-15/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-7/1]

SH-APHAC10-P[10.5-16/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-8/1]

SH-APHAC12-P[12.5-17.5/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-8/1]

SH-APHAC16-P[17-25.5/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APHAC20-P[22-25.5/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APHDAA3-P[3.5-8/0.01]-L[0-10/1]-B[1-20/0.1]-R[1-100/1]

SH-APHDAA4-P[4.5-8/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APHDAA5-P[5.5-8/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APHDAA6-P[6.5-12/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APHDAA8-P[8.5-15/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

SH-APHDAA10-P[10.5-16/0.01]-L[0-10/1]-B[1-40/0.1]-R[1-100/1]

導入側先端形状

導入側先端タイプ

導入側外径 P

(mm)

取付側外径 D

(mm)

取付側公差

洗浄方法

ねじ径M

(mm)

RoHS?

最小発注数量

丸	R	3.5 ～ 8	3	g6	精密洗浄	3	1 ～ 20	0 ～ 10	1 ～ 100	10	1個
丸	R	4.5 ～ 8	4	g6	精密洗浄	4	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	R	5.5 ～ 8	5	g6	精密洗浄	5	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	R	6.5 ～ 12	6	g6	精密洗浄	6	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	R	8.5 ～ 15	8	g6	精密洗浄	8	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	R	10.5 ～ 16	10	g6	精密洗浄	10	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	R	12.5 ～ 17.5	12	g6	精密洗浄	12	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	R	17 ～ 25.5	16	g6	精密洗浄	16	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	R	22 ～ 25.5	20	g6	精密洗浄	20	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	テーパR	3.5 ～ 8	3	g6	精密洗浄	3	1 ～ 20	0 ～ 10	1 ～ 4	10	1個
丸	テーパR	4.5 ～ 8	4	g6	精密洗浄	4	1 ～ 40	0 ～ 10	1 ～ 4	10	1個
丸	テーパR	5.5 ～ 8	5	g6	精密洗浄	5	1 ～ 40	0 ～ 10	1 ～ 4	10	1個
丸	テーパR	6.5 ～ 12	6	g6	精密洗浄	6	1 ～ 40	0 ～ 10	1 ～ 6	10	1個
丸	テーパR	8.5 ～ 15	8	g6	精密洗浄	8	1 ～ 40	0 ～ 10	1 ～ 7	10	1個
丸	テーパR	10.5 ～ 16	10	g6	精密洗浄	10	1 ～ 40	0 ～ 10	1 ～ 8	10	1個
丸	テーパR	12.5 ～ 17.5	12	g6	精密洗浄	12	1 ～ 40	0 ～ 10	1 ～ 8	10	1個
丸	テーパR	17 ～ 25.5	16	g6	精密洗浄	16	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	テーパR	22 ～ 25.5	20	g6	精密洗浄	20	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
ダイヤ	R	3.5 ～ 8	3	g6	精密洗浄	3	1 ～ 20	0 ～ 10	1 ～ 100	10	1個
ダイヤ	R	4.5 ～ 8	4	g6	精密洗浄	4	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
ダイヤ	R	5.5 ～ 8	5	g6	精密洗浄	5	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
ダイヤ	R	6.5 ～ 12	6	g6	精密洗浄	6	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
ダイヤ	R	8.5 ～ 15	8	g6	精密洗浄	8	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
ダイヤ	R	10.5 ～ 16	10	g6	精密洗浄	10	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
ダイヤ	R	12.5 ～ 17.5	12	g6	精密洗浄	12	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
ダイヤ	R	17 ～ 25.5	16	g6	精密洗浄	16	1 ～ 20	0 ～ 10	1 ～ 100	10	1個
ダイヤ	R	22 ～ 25.5	20	g6	精密洗浄	20	1 ～ 20	0 ～ 10	1 ～ 100	10	1個
ダイヤ	テーパR	3.5 ～ 8	3	g6	精密洗浄	3	1 ～ 20	0 ～ 10	1 ～ 4	10	1個
ダイヤ	テーパR	4.5 ～ 8	4	g6	精密洗浄	4	1 ～ 20	0 ～ 10	1 ～ 4	10	1個
ダイヤ	テーパR	5.5 ～ 8	5	g6	精密洗浄	5	1 ～ 20	0 ～ 10	1 ～ 4	10	1個
ダイヤ	テーパR	6.5 ～ 12	6	g6	精密洗浄	6	1 ～ 20	0 ～ 10	1 ～ 6	10	1個
ダイヤ	テーパR	8.5 ～ 15	8	g6	精密洗浄	8	1 ～ 20	0 ～ 10	1 ～ 7	10	1個
ダイヤ	テーパR	10.5 ～ 16	10	g6	精密洗浄	10	1 ～ 20	0 ～ 10	1 ～ 8	10	1個
ダイヤ	テーパR	12.5 ～ 17.5	12	g6	精密洗浄	12	1 ～ 20	0 ～ 10	1 ～ 8	10	1個
ダイヤ	テーパR	17 ～ 25.5	16	g6	精密洗浄	16	1 ～ 20	0 ～ 10	1 ～ 100	10	1個
ダイヤ	テーパR	22 ～ 25.5	20	g6	精密洗浄	20	1 ～ 20	0 ～ 10	1 ～ 100	10	1個
丸	R	3.5 ～ 8	3	h7	精密洗浄	3	1 ～ 20	0 ～ 10	1 ～ 100	10	1個
丸	R	4.5 ～ 8	4	h7	精密洗浄	4	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	R	5.5 ～ 8	5	h7	精密洗浄	5	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	R	6.5 ～ 12	6	h7	精密洗浄	6	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	R	8.5 ～ 15	8	h7	精密洗浄	8	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	R	10.5 ～ 16	10	h7	精密洗浄	10	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	R	12.5 ～ 17.5	12	h7	精密洗浄	12	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	R	17 ～ 25.5	16	h7	精密洗浄	16	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	R	22 ～ 25.5	20	h7	精密洗浄	20	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	テーパR	3.5 ～ 8	3	h7	精密洗浄	3	1 ～ 20	0 ～ 10	1 ～ 4	10	1個
丸	テーパR	4.5 ～ 8	4	h7	精密洗浄	4	1 ～ 40	0 ～ 10	1 ～ 4	10	1個
丸	テーパR	5.5 ～ 8	5	h7	精密洗浄	5	1 ～ 40	0 ～ 10	1 ～ 4	10	1個
丸	テーパR	6.5 ～ 12	6	h7	精密洗浄	6	1 ～ 40	0 ～ 10	1 ～ 6	10	1個
丸	テーパR	8.5 ～ 15	8	h7	精密洗浄	8	1 ～ 40	0 ～ 10	1 ～ 7	10	1個
丸	テーパR	10.5 ～ 16	10	h7	精密洗浄	10	1 ～ 40	0 ～ 10	1 ～ 8	10	1個
丸	テーパR	12.5 ～ 17.5	12	h7	精密洗浄	12	1 ～ 40	0 ～ 10	1 ～ 8	10	1個
丸	テーパR	17 ～ 25.5	16	h7	精密洗浄	16	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
丸	テーパR	22 ～ 25.5	20	h7	精密洗浄	20	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
ダイヤ	R	3.5 ～ 8	3	h7	精密洗浄	3	1 ～ 20	0 ～ 10	1 ～ 100	10	1個
ダイヤ	R	4.5 ～ 8	4	h7	精密洗浄	4	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
ダイヤ	R	5.5 ～ 8	5	h7	精密洗浄	5	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
ダイヤ	R	6.5 ～ 12	6	h7	精密洗浄	6	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
ダイヤ	R	8.5 ～ 15	8	h7	精密洗浄	8	1 ～ 40	0 ～ 10	1 ～ 100	10	1個
ダイヤ	R	10.5 ～ 16	10	h7	精密洗浄	10	1 ～ 40	0 ～ 10	1 ～ 100	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	APAA3
- ( - )	6日目	APAA4
- ( - )	6日目	APAA5
- ( - )	6日目	APAA6
- ( - )	6日目	APAA8
- ( - )	6日目	APAA10
- ( - )	6日目	APAA12
- ( - )	6日目	APAA16
- ( - )	6日目	APAA20
- ( - )	6日目	APAC3
- ( - )	6日目	APAC4
- ( - )	6日目	APAC5
- ( - )	6日目	APAC6
- ( - )	6日目	APAC8
- ( - )	6日目	APAC10
- ( - )	6日目	APAC12
- ( - )	6日目	APAC16
- ( - )	6日目	APAC20
- ( - )	6日目	APDAA3
- ( - )	6日目	APDAA4
- ( - )	6日目	APDAA5
- ( - )	6日目	APDAA6
- ( - )	6日目	APDAA8
- ( - )	6日目	APDAA10
- ( - )	6日目	APDAA12
- ( - )	6日目	APDAA16
- ( - )	6日目	APDAA20
- ( - )	6日目	APDAC3
- ( - )	6日目	APDAC4
- ( - )	6日目	APDAC5
- ( - )	6日目	APDAC6
- ( - )	6日目	APDAC8
- ( - )	6日目	APDAC10
- ( - )	6日目	APDAC12
- ( - )	6日目	APDAC16
- ( - )	6日目	APDAC20
- ( - )	6日目	APHAA3
- ( - )	6日目	APHAA4
- ( - )	6日目	APHAA5
- ( - )	6日目	APHAA6
- ( - )	6日目	APHAA8
- ( - )	6日目	APHAA10
- ( - )	6日目	APHAA12
- ( - )	6日目	APHAA16
- ( - )	6日目	APHAA20
- ( - )	6日目	APHAC3
- ( - )	6日目	APHAC4
- ( - )	6日目	APHAC5
- ( - )	6日目	APHAC6
- ( - )	6日目	APHAC8
- ( - )	6日目	APHAC10
- ( - )	6日目	APHAC12
- ( - )	6日目	APHAC16
- ( - )	6日目	APHAC20
- ( - )	6日目	APHDAA3
- ( - )	6日目	APHDAA4
- ( - )	6日目	APHDAA5
- ( - )	6日目	APHDAA6
- ( - )	6日目	APHDAA8
- ( - )	6日目	APHDAA10

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

高硬度ステンレスに先端R・テーパRが新登場。1,000個まで実7日でご提供します。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。

技術情報

納期・価格

価格表

D	￥基準単価　丸形状						￥基準単価　ダイヤ形状
	g6			h7			g6			h7
	SL-APA	SH-APA	SHD-APA	SL-APHA	SH-APHA	SHD-APHA	SL-APDA	SH-APDA	SHD-APDA	SL-APHDA	SH-APHDA	SHD-APHDA
3	1,660	2,060	2,300	1,660	2,060	2,300	1,820	2,220	2,460	1,820	2,220	2,460
4	1,670	2,070	2,310	1,670	2,070	2,310	1,830	2,230	2,470	1,830	2,230	2,470
5	1,710	2,110	2,350	1,710	2,110	2,350	1,870	2,270	2,510	1,870	2,270	2,510
6	1,780	2,180	2,420	1,780	2,180	2,420	1,930	2,330	2,570	1,930	2,330	2,570
8	1,830	2,230	2,470	1,830	2,230	2,470	1,990	2,390	2,630	1,990	2,390	2,630
10	1,880	2,280	2,520	1,880	2,280	2,520	2,040	2,440	2,680	2,040	2,440	2,680
12	1,940	2,340	2,580	1,940	2,340	2,580	2,110	2,510	2,750	2,110	2,510	2,750
16	2,350	2,750	2,990	2,350	2,750	2,990	2,510	2,910	3,150	2,510	2,910	3,150
20	2,540	2,940	3,180	2,540	2,940	3,180	2,700	3,100	3,340	2,700	3,100	3,340

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～4	5～19	20～49	50～100	101～500	501～1000	1001以上
値引率	基準単価	5%	15%	20%	30%	50%	お見積り
出荷日	通常				＋2日	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピン　高硬度ステンレス　R・テーパR　－おねじ－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピン　高硬度ステンレス　R・テーパR　－おねじ－	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）R/テーパR おねじ	【クリーン洗浄品】位置決めピン　高硬度ステンレス　R・テーパR　－めねじ－	【クリーン洗浄品】位置決めピン　高硬度ステンレス　R・テーパR　－圧入－	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）R/テーパR めねじ	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）R/テーパR 圧入
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目	3日目	6日目	6日目	3日目	3日目
特性・用途	クリーン洗浄	該当なし	クリーン洗浄	-	該当なし	該当なし
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
詳細材質	高硬度ステンレス(35HRC～)	-	高硬度ステンレス(35HRC～)	高硬度ステンレス(35HRC～)	-	-
基本形状	大頭	大頭	大頭	大頭	大頭	大頭
取付側形状	おねじ	おねじ	めねじ	ストレート（圧入）	めねじ	ストレート（圧入）

よく一緒に購入される商品

ミスミ
【クリーン洗浄品】シャフト　片端段付おね…0
通常価格(税別) : -
通常出荷日 : 6日目～
ミスミ
【クリーン洗浄品】位置決めピン　ツバ付タ…0
通常価格(税別) : -
通常出荷日 : 6日目
ミスミ
板金取付板・ブラケット -フリー寸法タ…4.4
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
位置決めピン高耐食ステンレス（55・3…4.5
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
位置決めピン　大頭テーパタイプ　－圧入－4.7
通常価格(税別) : 340円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
位置決めピン高耐食ステンレス（55・3…4.7
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
位置決めピン　先端形状選択タイプ　－おね…4.4
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
位置決めピン高耐食ステンレス（55・3…4.4
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
位置決めピン　先端形状選択タイプ　－めね…4.6
通常価格(税別) : -
通常出荷日 : 2日目～

位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

導入側先端形状

導入側先端タイプ

導入側外径 P(mm)

取付側外径 D(mm)

取付側公差

洗浄方法

ねじ径M(mm)

B(mm)

L(mm)

R(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】位置決めピン 高硬度ステンレス R・テーパR －おねじ－

ご注意

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】位置決めピン　高硬度ステンレス　R・テーパR　－おねじ－
