【クリーン洗浄品】位置決めピン　高硬度ステンレス　R・テーパR　－圧入－

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】位置決めピン　先端形状選択タイプ　－おねじ－

通常出荷日：5 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

材質
ステンレス
詳細材質
高硬度ステンレス(35HRC～)
基本形状
大頭
取付側形状
ストレート（圧入）
表面処理
なし
熱処理
なし
材質証明書
対象
材質証明書：材質
高硬度ステンレス

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が768型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

先端形状A（R）
●圧入

（丸）

（ダイヤ）

[ ! ]ℓ₂＝R－位置決めピン　高硬度ステンレス　R・テーパR　－圧入－:関連画像

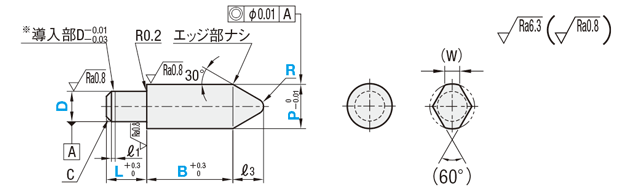

先端形状C（テーパR）
●圧入

（丸）

（ダイヤ）

[ ! ]ℓ₃＝P2÷tan30°＋R－(R÷sin30°)　参考：tan30°≒0.577　sin30°＝0.5

[ M ]材質	[ H ]硬度	ピン形状	圧入				洗浄方法
			D公差
			m6	p6	g6	h7	洗浄方法	洗浄環境	梱包形態	梱包環境
高硬度ステンレス	35HRC〜	丸	SL-APE	SL-APPE	SL-APGE	SL-APHE	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-APE	SH-APPE	SH-APGE	SH-APHE	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-APE	SHD-APPE	SHD-APGE	SHD-APHE	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
		ダイヤ	SL-APDE	SL-APPDE	SL-APGDE	SL-APHDE	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-APDE	SH-APPDE	SH-APGDE	SH-APHDE	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-APDE	SHD-APPDE	SHD-APGDE	SHD-APHDE	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

Type

先端形状

SL-APE

−

P10.00

−

B12.0

−

SH-APE

−

P12.00

−

B10.0

−

SHD-APE

−

P14.00

−

L10

−

B10.0

−

■公差

D	m6	p6	g6	h7
1.00～3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	−0.002 −0.008	0 −0.010
3.01～6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	−0.004 −0.012	0 −0.012
6.01～10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	−0.005 −0.014	0 −0.015
10.01～18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	−0.006 −0.017	0 −0.018
18.01～25.50	＋0.021 ＋0.008	＋0.035 ＋0.022	－0.007 －0.020	0 －0.021

■圧入

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	R 指定1mm単位	C	ℓ₁	(W)
Type		先端形状	D
＜丸＞ SL-APE(m6) SH-APE(m6) SHD-APE(m6) SL-APPE(p6) SH-APPE(p6) SHD-APPE(p6) SL-APGE(g6) SH-APGE(g6) SHD-APGE(g6) SL-APHE(h7) SH-APHE(h7) SHD-APHE(h7)	＜ダイヤ＞ SL-APDE(m6) SH-APDE(m6) SHD-APDE(m6) SL-APPDE(p6) SH-APPDE(p6) SHD-APPDE(p6) SL-APGDE(g6) SH-APGDE(g6) SHD-APGDE(g6) SL-APHDE(h7) SH-APHDE(h7) SHD-APHDE(h7)	A C	2	2.50～8.00	3(4)～16	1.0～20.0	A形状 R≧P/2 C形状 R≦P/2	0.5	0	1.2
			3	3.50～8.00					1	1.5
			4	4.50～8.00		1.0～40.0(20.0)		1		1.8
			5	5.50～8.00						2.2
			6	6.50～12.00						3
			7	7.50～13.00
			8	8.50～15.00	4(5)～16			1.5		3.5
			9	9.50～15.00
			10	10.50～16.00				2		4
			11	11.50～17.00
			12	12.50～17.50						5
			13	14.00～20.00	7(12)～26
			15	16.00～22.50	8(14)～23
			16	17.00～25.50	8(15)～24			3	2	7
			18	19.00～25.50	8(15)～27
			20	22.00～25.50	10(15)～30					9

[ ! ]L寸・B寸（　）はダイヤ形状に適用　[ ! ]L寸＝3の場合、Ｃ＝0.5　ℓ₁＝1となります。

追加工

型式	−	P	−	L	−	B	−	R	−	(SC・LAC)
SL-APEC8	−	P12.00	−	L5	−	B10.0	−	R6	−	SC10

日目出荷

[ NG ]ストーク適用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

2面幅を追加

SC=指定1mm単位
[ ! ]B≦11の場合、先端部に2面幅加工がつきます。
[ ! ]P-3≦SC≦P-1、SC≧D
[ NG ]ダイヤ形状は適用不可

SL-APEC8-P12.00-L5-B10.0-R6-SC14

500

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用

適用寸法		レンチ穴寸法
P	B	Q
～9.99	5.0～ 9.9	2
～9.99	10.0～40.0	2.5
10.00～	5.0～ 7.9	2
	8.0～11.9	2.5
	12.0～40.0	3.5

SL-APEC8-P12.00-L5-B10.0-R6-LAC

300

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
（TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

...

型番

SH-APDEA2-P[2.5-8/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEA3-P[3.5-8/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEA4-P[4.5-8/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEA5-P[5.5-8/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEA6-P[6.5-12/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEA7-P[7.5-13/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEA8-P[8.5-15/0.01]-L[5-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEA9-P[9.5-15/0.01]-L[5-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEA10-P[10.5-16/0.01]-L[5-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEA11-P[11.5-17/0.01]-L[5-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEA12-P[12.5-17.5/0.01]-L[5-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEA13-P[14-20/0.01]-L[12-26/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEA15-P[16-22.5/0.01]-L[14-23/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEA16-P[17-25.5/0.01]-L[15-24/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEA18-P[19-25.5/0.01]-L[15-27/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEA20-P[22-25.5/0.01]-L[15-30/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEC2-P[2.5-8/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-4/1]

SH-APDEC3-P[3.5-8/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-4/1]

SH-APDEC4-P[4.5-8/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-4/1]

SH-APDEC5-P[5.5-8/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-4/1]

SH-APDEC6-P[6.5-12/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-6/1]

SH-APDEC7-P[7.5-13/0.01]-L[4-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEC8-P[8.5-15/0.01]-L[5-16/1]-B[1-20/0.1]-R[1-7/1]

SH-APDEC9-P[9.5-15/0.01]-L[5-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEC10-P[10.5-16/0.01]-L[5-16/1]-B[1-20/0.1]-R[1-8/1]

SH-APDEC11-P[11.5-17/0.01]-L[5-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEC12-P[12.5-17.5/0.01]-L[5-16/1]-B[1-20/0.1]-R[1-8/1]

SH-APDEC13-P[14-20/0.01]-L[12-26/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEC15-P[16-22.5/0.01]-L[14-23/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEC16-P[17-25.5/0.01]-L[15-24/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEC18-P[19-25.5/0.01]-L[15-27/1]-B[1-20/0.1]-R[1-100/1]

SH-APDEC20-P[22-25.5/0.01]-L[15-30/1]-B[1-20/0.1]-R[1-100/1]

SH-APEA2-P[2.5-8/0.01]-L[3-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APEA3-P[3.5-8/0.01]-L[3-16/1]-B[1-20/0.1]-R[1-100/1]

SH-APEA4-P[4.5-8/0.01]-L[3-16/1]-B[1-40/0.1]-R[1-100/1]

SH-APEA5-P[5.5-8/0.01]-L[3-16/1]-B[1-40/0.1]-R[1-100/1]

SH-APEA6-P[6.5-12/0.01]-L[3-16/1]-B[1-40/0.1]-R[1-100/1]

SH-APEA7-P[7.5-13/0.01]-L[3-16/1]-B[1-40/0.1]-R[1-100/1]

SH-APEA8-P[8.5-15/0.01]-L[4-16/1]-B[1-40/0.1]-R[1-100/1]

SH-APEA9-P[9.5-15/0.01]-L[4-16/1]-B[1-40/0.1]-R[1-100/1]

SH-APEA10-P[10.5-16/0.01]-L[4-16/1]-B[1-40/0.1]-R[1-100/1]

SH-APEA11-P[11.5-17/0.01]-L[4-16/1]-B[1-40/0.1]-R[1-100/1]

SH-APEA12-P[12.5-17.5/0.01]-L[4-16/1]-B[1-40/0.1]-R[1-100/1]

SH-APEA13-P[14-20/0.01]-L[7-26/1]-B[1-40/0.1]-R[1-100/1]

SH-APEA15-P[16-22.5/0.01]-L[8-23/1]-B[1-40/0.1]-R[1-100/1]

SH-APEA16-P[17-25.5/0.01]-L[8-24/1]-B[1-40/0.1]-R[1-100/1]

SH-APEA18-P[19-25.5/0.01]-L[8-27/1]-B[1-40/0.1]-R[1-100/1]

SH-APEA20-P[22-25.5/0.01]-L[10-30/1]-B[1-40/0.1]-R[1-100/1]

SH-APEC2-P[2.5-8/0.01]-L[3-16/1]-B[1-20/0.1]-R[1-4/1]

SH-APEC3-P[3.5-8/0.01]-L[3-16/1]-B[1-20/0.1]-R[1-4/1]

SH-APEC4-P[4.5-8/0.01]-L[3-16/1]-B[1-40/0.1]-R[1-4/1]

SH-APEC5-P[5.5-8/0.01]-L[3-16/1]-B[1-40/0.1]-R[1-4/1]

SH-APEC6-P[6.5-12/0.01]-L[3-16/1]-B[1-40/0.1]-R[1-6/1]

SH-APEC7-P[7.5-13/0.01]-L[3-16/1]-B[1-40/0.1]-R[1-100/1]

SH-APEC8-P[8.5-15/0.01]-L[4-16/1]-B[1-40/0.1]-R[1-7/1]

SH-APEC9-P[9.5-15/0.01]-L[4-16/1]-B[1-40/0.1]-R[1-100/1]

SH-APEC10-P[10.5-16/0.01]-L[4-16/1]-B[1-40/0.1]-R[1-8/1]

SH-APEC11-P[11.5-17/0.01]-L[4-16/1]-B[1-40/0.1]-R[1-100/1]

SH-APEC12-P[12.5-17.5/0.01]-L[4-16/1]-B[1-40/0.1]-R[1-8/1]

SH-APEC13-P[14-20/0.01]-L[7-26/1]-B[1-40/0.1]-R[1-100/1]
