【クリーン洗浄品】位置決めピン　－エアベント付めねじタイプ－

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：3日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

詳細を確認

今見ている商品の標準品

ミスミ

位置決めピン　－エアベント付めねじタイプ－

通常価格(税別)： 170円 (税込価格：187円)

通常出荷日：在庫品1日目

未確定：候補が115型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

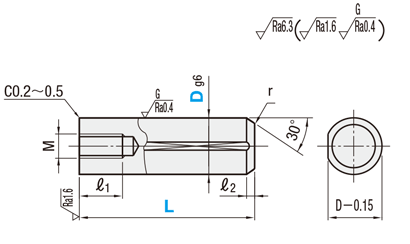

●めねじタイプ

（片面取り）

[ ! ]Ｌ寸の寸法公差はJISB0405m級に準じる。

[ ! ]SUS304は研磨無しの場合がございます。

Type	[ M ]材質	[ H ]硬度	洗浄方法
			洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SLPT	SUS304相当	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SLPT			精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-SLPT			電解研磨＋精密洗浄
SL-CLPT	SUS440Cまたは 13Crステンレス	焼入硬度 50〜55HRC	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-CLPT			精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	L
SL-SLPT6	−	20
SH-SLPT8	−	25
SHD-SLPT10	−	30

■めねじタイプ

型式			L						M (並目)	＊締付トルク N・cm	ℓ₁	ℓ₂	r
Type	D寸公差_g6		L						M (並目)	＊締付トルク N・cm	ℓ₁	ℓ₂	r
SL-SLPT SH-SLPT SHD-SLPT SL-CLPT SH-CLPT	5	−0.004 −0.012	10	12	15	20	25	30	M3	98	6	1	1
	6	−0.004 −0.012	10	12	15	20	25	30	M4	225	8	1	1
	8	−0.005 −0.014		12	15	20	25	30	M5	461	8	1.5	1.5
	10	−0.005 −0.014				20	25	30	M6	784	10	1.5	1.5
	12	−0.006 −0.017				20	25	30	M6	784	10	2	2

[ ! ]D＝6、L＝10の場合のみ、ℓ₁＝6となります。また、タップ下穴が貫通することがあります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

■めねじタイプ

D	L	質量（g)参考値
D	L	SUS304相当	SUS440Cまたは 13Crステンレス
5	10	1.23	1.22
	12	1.54	1.53
	15	2.02	2.00
	20	2.80	2.78
	25	3.59	3.55
	30	4.37	4.33
6	10	1.46	1.44
	12	1.91	1.89
	15	2.59	2.56
	20	3.72	3.69
	25	4.85	4.81
	30	5.98	5.93
8	12	3.57	3.54
	15	4.77	4.73
	20	6.78	6.72
	25	8.79	8.72
	30	10.80	10.71
10	20	10.30	10.21
	25	13.44	13.32
	30	16.58	16.43
12	20	15.83	15.69
	25	20.35	20.17
	30	24.87	24.65

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

詳細材質

熱処理

導入側外径 P

(mm)

取付側外径 D

(mm)

洗浄方法

位置決め部長さL

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

SUS440Cまたは13Crステンレス	ズブ焼入	5	5	精密洗浄	10	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	5	5	精密洗浄	12	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	5	5	精密洗浄	15	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	5	5	精密洗浄	20	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	5	5	精密洗浄	25	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	5	5	精密洗浄	30	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	6	6	精密洗浄	10	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	6	6	精密洗浄	12	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	6	6	精密洗浄	15	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	6	6	精密洗浄	20	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	6	6	精密洗浄	25	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	6	6	精密洗浄	30	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	8	8	精密洗浄	12	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	8	8	精密洗浄	15	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	8	8	精密洗浄	20	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	8	8	精密洗浄	25	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	8	8	精密洗浄	30	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	10	10	精密洗浄	20	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	10	10	精密洗浄	25	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	10	10	精密洗浄	30	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	12	12	精密洗浄	20	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	12	12	精密洗浄	25	SUS440Cまたは13Crステンレス	なし	10	1個
SUS440Cまたは13Crステンレス	ズブ焼入	12	12	精密洗浄	30	SUS440Cまたは13Crステンレス	なし	10	1個
SUS304相当	なし	5	5	精密洗浄	10	SUS304相当	-	10	1個
SUS304相当	なし	5	5	精密洗浄	12	SUS304相当	-	10	1個
SUS304相当	なし	5	5	精密洗浄	15	SUS304相当	-	10	1個
SUS304相当	なし	5	5	精密洗浄	20	SUS304相当	-	10	1個
SUS304相当	なし	5	5	精密洗浄	25	SUS304相当	-	10	1個
SUS304相当	なし	5	5	精密洗浄	30	SUS304相当	-	10	1個
SUS304相当	なし	6	6	精密洗浄	10	SUS304相当	-	10	1個
SUS304相当	なし	6	6	精密洗浄	12	SUS304相当	-	10	1個
SUS304相当	なし	6	6	精密洗浄	15	SUS304相当	-	10	1個
SUS304相当	なし	6	6	精密洗浄	20	SUS304相当	-	10	1個
SUS304相当	なし	6	6	精密洗浄	25	SUS304相当	-	10	1個
SUS304相当	なし	6	6	精密洗浄	30	SUS304相当	-	10	1個
SUS304相当	なし	8	8	精密洗浄	12	SUS304相当	-	10	1個
SUS304相当	なし	8	8	精密洗浄	15	SUS304相当	-	10	1個
SUS304相当	なし	8	8	精密洗浄	20	SUS304相当	-	10	1個
SUS304相当	なし	8	8	精密洗浄	25	SUS304相当	-	10	1個
SUS304相当	なし	8	8	精密洗浄	30	SUS304相当	-	10	1個
SUS304相当	なし	10	10	精密洗浄	20	SUS304相当	-	10	1個
SUS304相当	なし	10	10	精密洗浄	25	SUS304相当	-	10	1個
SUS304相当	なし	10	10	精密洗浄	30	SUS304相当	-	10	1個
SUS304相当	なし	12	12	精密洗浄	20	SUS304相当	-	10	1個
SUS304相当	なし	12	12	精密洗浄	25	SUS304相当	-	10	1個
SUS304相当	なし	12	12	精密洗浄	30	SUS304相当	-	10	1個
SUS304相当	なし	5	5	電解研磨＋精密洗浄	10	SUS304相当	-	10	1個
SUS304相当	なし	5	5	電解研磨＋精密洗浄	12	SUS304相当	-	10	1個
SUS304相当	なし	5	5	電解研磨＋精密洗浄	15	SUS304相当	-	10	1個
SUS304相当	なし	5	5	電解研磨＋精密洗浄	20	SUS304相当	-	10	1個
SUS304相当	なし	5	5	電解研磨＋精密洗浄	25	SUS304相当	-	10	1個
SUS304相当	なし	5	5	電解研磨＋精密洗浄	30	SUS304相当	-	10	1個
SUS304相当	なし	6	6	電解研磨＋精密洗浄	10	SUS304相当	-	10	1個
SUS304相当	なし	6	6	電解研磨＋精密洗浄	12	SUS304相当	-	10	1個
SUS304相当	なし	6	6	電解研磨＋精密洗浄	15	SUS304相当	-	10	1個
SUS304相当	なし	6	6	電解研磨＋精密洗浄	20	SUS304相当	-	10	1個
SUS304相当	なし	6	6	電解研磨＋精密洗浄	25	SUS304相当	-	10	1個
SUS304相当	なし	6	6	電解研磨＋精密洗浄	30	SUS304相当	-	10	1個
SUS304相当	なし	8	8	電解研磨＋精密洗浄	12	SUS304相当	-	10	1個
SUS304相当	なし	8	8	電解研磨＋精密洗浄	15	SUS304相当	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	3日目	CLPT5-10
- ( - )	3日目	CLPT5-12
- ( - )	3日目	CLPT5-15
- ( - )	3日目	CLPT5-20
- ( - )	3日目	CLPT5-25
- ( - )	3日目	CLPT5-30
- ( - )	3日目	CLPT6-10
- ( - )	3日目	CLPT6-12
- ( - )	3日目	CLPT6-15
- ( - )	3日目	CLPT6-20
- ( - )	3日目	CLPT6-25
- ( - )	3日目	CLPT6-30
- ( - )	3日目	CLPT8-12
- ( - )	3日目	CLPT8-15
- ( - )	3日目	CLPT8-20
- ( - )	3日目	CLPT8-25
- ( - )	3日目	CLPT8-30
- ( - )	3日目	CLPT10-20
- ( - )	3日目	CLPT10-25
- ( - )	3日目	CLPT10-30
- ( - )	3日目	CLPT12-20
- ( - )	3日目	CLPT12-25
- ( - )	3日目	CLPT12-30
- ( - )	3日目	SLPT5-10
- ( - )	3日目	SLPT5-12
- ( - )	3日目	SLPT5-15
- ( - )	3日目	SLPT5-20
- ( - )	3日目	SLPT5-25
- ( - )	3日目	SLPT5-30
- ( - )	3日目	SLPT6-10
- ( - )	3日目	SLPT6-12
- ( - )	3日目	SLPT6-15
- ( - )	3日目	SLPT6-20
- ( - )	3日目	SLPT6-25
- ( - )	3日目	SLPT6-30
- ( - )	3日目	SLPT8-12
- ( - )	3日目	SLPT8-15
- ( - )	3日目	SLPT8-20
- ( - )	3日目	SLPT8-25
- ( - )	3日目	SLPT8-30
- ( - )	3日目	SLPT10-20
- ( - )	3日目	SLPT10-25
- ( - )	3日目	SLPT10-30
- ( - )	3日目	SLPT12-20
- ( - )	3日目	SLPT12-25
- ( - )	3日目	SLPT12-30
- ( - )	3日目	SLPT5-10
- ( - )	3日目	SLPT5-12
- ( - )	3日目	SLPT5-15
- ( - )	3日目	SLPT5-20
- ( - )	3日目	SLPT5-25
- ( - )	3日目	SLPT5-30
- ( - )	3日目	SLPT6-10
- ( - )	3日目	SLPT6-12
- ( - )	3日目	SLPT6-15
- ( - )	3日目	SLPT6-20
- ( - )	3日目	SLPT6-25
- ( - )	3日目	SLPT6-30
- ( - )	3日目	SLPT8-12
- ( - )	3日目	SLPT8-15

基本情報
納期・価格
概要・仕様

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】エア溝があるので、ピンの差込みを容易に行えます。めねじでの取り付けとなります。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	SUS304			SUS440Cまたは13Crステンレス
	SL-SLPT	SH-SLPT	SHD-SLPT	SL-CLPT	SH-CLPT
5	1,220	1,620	1,860	1,330	1,730
6	1,220	1,620	1,860	1,330	1,730
8	1,250	1,650	1,890	1,370	1,770
10	1,250	1,650	1,890	1,370	1,770
12	1,250	1,650	1,890	1,370	1,770

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜19	20〜34	35〜49	50〜100	101～200	201～
値引率	基準単価	5%	37%	48%	48%	54%

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
