【クリーン洗浄品】位置決めピン ストレート球面タイプ －めねじ－
ご注意
- 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。
未確定：候補が180型番あります。

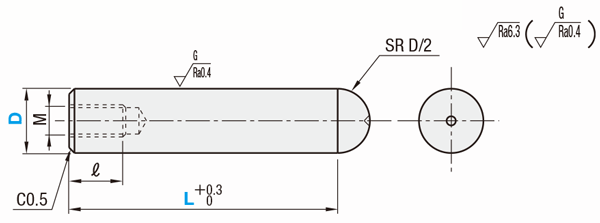

外形図・規格表
●めねじ
[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。
[ ! ]センター穴がつく場合で、D寸が小さい場合、球面部分があまり残りません。
[ ! ]各寸法の組み合わせによって、センター穴がつかない場合があります。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
| Type | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | 洗浄方法 | ||||
| D寸固定 | D寸指定 | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-SLPSQTA | SL-FSLPSQTA | SUS304 | - | - | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SLPSQTA | SH-FSLPSQTA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SHD-SLPSQTA | SHD-FSLPSQTA | 電解研磨＋精密洗浄 | ||||||
| SL-HLPSQTA | SL-FHLPSQTA | SUS304 | 硬質クロムメッキ | メッキ硬度750HV～ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-HLPSQTA | SH-FHLPSQTA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SL-GLPSQTA | SL-FGLPSQTA | SKS3相当 | 硬質クロムメッキ | 焼入硬度50～55HRC メッキ硬度750HV～ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-GLPSQTA | SH-FGLPSQTA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SL-CLPSQTA | SL-FCLPSQTA | SUS440Cまたは 13Crステンレス | - | 焼入硬度50～55HRC | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-CLPSQTA | SH-FCLPSQTA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
■D寸固定
| 型式 | − | L | ||||
| Type | D公差 | D | ||||
| SL-SLPSQTA | G | 8 | − | L29.3 | ||
■D寸指定
| 型式 | D | L | ||||
| － | － | |||||
| Type | D公差 | |||||
| SH-FHLPSQTA | G | - | D8.09 | - | L29.3 | |
| SHD-FSLPSQTA | P | D8.50 | − | L30.0 | ||
■公差選択
| D | 並級 | |||
| M | P | G | H | |
| m6 | p6 | g6 | h7 | |
| 5.00〜6.00 | ＋0.012 ＋0.004 | ＋0.020 ＋0.012 | −0.004 −0.012 | 0 −0.012 |
| 6.01〜10 | ＋0.015 ＋0.006 | ＋0.024 ＋0.015 | −0.005 −0.014 | 0 −0.015 |
■めねじ：D寸固定
| 型式 | L 指定0.1mm単位 | M (並目) | ＊締付トルク N・cm | ℓ | ||
| Type | D公差 | D | ||||
| SL-SLPSQTA SH-SLPSQTA SHD-SLPSQTA SL-HLPSQTA SH-HLPSQTA SL-GLPSQTA SH-GLPSQTA SL-CLPSQTA SH-CLPSQTA | M(m6) P(p6) G(g6) H(h7) | 5 | 10.0〜30.0 | M2 | - | 3 |
| 6 | 10.0〜40.0 | M3 | 98 | 5 | ||
| 8 | 15.0〜40.0 | M5 | 461 | 8 | ||
| 10 | ||||||
■めねじ：D寸指定
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照） ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
| 型式 | D 指定0.01mm単位 | L 指定0.1mm単位 | M (並目) | ＊締付トルク N・cm | ℓ | |
| Type | D公差 | |||||
| SL-FSLPSQTA SH-FSLPSQTA SHD-FSLPSQTA SL-FHLPSQTA SH-FHLPSQTA SL-FGLPSQTA SH-FGLPSQTA SL-FCLPSQTA SH-FCLPSQTA | M(m6) P(p6) G(g6) H(h7) | 5.00～5.99 | 10.0〜30.0 | M2 | - | 3 |
| 6.00～7.99 | 10.0〜40.0 | M3 | 98 | 5 | ||
| 8.00～9.99 | 15.0〜40.0 | M5 | 461 | 8 | ||
追加工
| 型式 | - | D | - | L | - | (GDC・AC…etc.) |
| SH-FHLPSQTAP | - | D8.09 | - | L29.3 | - | AC |
| 9 | 日目出荷 |
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |||||||||||||||||||||||
| GDC | 導入部を追加 | 導入部を追加します。 | LPSQTAP6-L18.5-GDC | 200 | |||||||||||||||||||||||
| AC | エアーベント（エアー抜き溝） 加工を追加  | エアー抜き溝加工を追加します。 | LPSQTAP6-L18.5-AC | 200 | |||||||||||||||||||||||
| DKM/DKP DKG/DKH | ℓ1の距離だけ外径公差を変更 | DKM=1mm単位指定 DKM18（ℓ1＝18mmだけm6に変更したい場合） [ ! ]2≦ℓ1＜L [ ! ]逃げ溝はつきません。
| LPSQTAP6-L18.5-DKM10 | 200 | |||||||||||||||||||||||
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 |  |  高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  エアブロー(オイルフリー) 使用 | |  防錆袋使用 |
| ・精密洗浄（型式：SH-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | |  クリーンベンチ(クラス10) で実施 |
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 中性洗剤洗浄 | |  材質に応じた電解研磨槽 で電解研磨 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | | 温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | | クリーンベンチ(クラス10) で実施 |
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 |  |  |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境| 洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
頭部が球面のため、相手側への傷つき防止ができます。公差は選択・各部寸法はフリーでご指定いただけます。
【FY21新商品】
・D寸が0.01mm刻みで指定可能となりました。
ご注意
- 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■めねじ：D寸固定
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■めねじ：D寸固定
| D | ￥基準単価 | ||||||||
| SUS304 | SUS304 硬質クロムメッキ | SKS3相当 硬質クロムメッキ | SUS440Cまたは13Crステンレス | ||||||
| SL-SLPSQTA | SH-SLPSQTA | SHD-SLPSQTA | SL-HLPSQTA | SH-HLPSQTA | SL-GLPSQTA | SH-GLPSQTA | SL-CLPSQTA | SH-CLPSQTA | |
| 5 | 2,230 | 2,630 | 2,870 | 3,010 | 3,410 | 2,310 | 2,710 | 2,720 | 3,120 |
| 6 | 2,250 | 2,650 | 2,890 | 3,050 | 3,450 | 2,330 | 2,730 | 2,750 | 3,150 |
| 8 | 2,310 | 2,710 | 2,950 | 3,140 | 3,540 | 2,390 | 2,790 | 2,820 | 3,220 |
| 10 | 2,360 | 2,760 | 3,000 | 3,240 | 3,640 | 2,450 | 2,850 | 2,930 | 3,330 |
■めねじ：D寸指定
| D | ￥基準単価 | ||||||||
| SUS304 | SUS304 硬質クロムメッキ | SKS3相当 | SUS440Cまたは13Crステンレス | ||||||
| SL-FSLPSQTA | SH-FSLPSQTA | SHD-FSLPSQTA | SL-FHLPSQTA | SH-FHLPSQTA | SL-FGLPSQTA | SH-FGLPSQTA | SL-FCLPSQTA | SH-FCLPSQTA | |
| 5.00～5.99 | 2,460 | 2,860 | 3,100 | 3,400 | 3,800 | 2,530 | 2,930 | 2,990 | 3,390 |
| 6.00～7.99 | 2,490 | 2,890 | 3,130 | 3,450 | 3,850 | 2,550 | 2,950 | 3,020 | 3,420 |
| 8.00～9.99 | 2,550 | 2,950 | 3,190 | 3,670 | 4,070 | 2,690 | 3,090 | 3,220 | 3,620 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～100 | 101～300 | 301～500 | 501～ |
| 値引率 | 基準単価 | 5% | 10% | 30% | 40% | 55% | お見積り |
| 出荷日 | 通常 | ＋5日 | |||||
