【クリーン洗浄品】位置決めピンストレートテーパタイプ　－めねじ－

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

今見ている商品の標準品

クリーン洗浄不要な場合

ミスミ

位置決めピンストレートテーパタイプ　－めねじ－

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】位置決めピン　先端形状選択タイプ　－全ねじ－

通常出荷日：5 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
基本形状
ストレート
導入側先端形状
丸
導入側先端タイプ
テーパ
導入側仕様
なし
取付側形状
めねじ
材質証明書
対象

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が176型番あります。

外形図・規格表
型番リスト
詳細情報

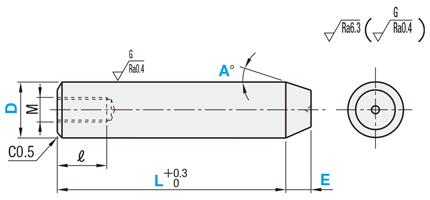

外形図・規格表

●めねじ

[ ! ]各寸法の組み合わせによって、センター穴がつかない場合があります。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。

Type		[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法
D寸固定	D寸指定	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SLPSTTA	SL-FSLPSTTA	SUS304	−	−	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SLPSTTA	SH-FSLPSTTA				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-SLPSTTA	SHD-FSLPSTTA				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HLPSTTA	SL-FHLPSTTA	SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HLPSTTA	SH-FHLPSTTA	SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-GLPSTTA	SL-FGLPSTTA	SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-GLPSTTA	SH-FGLPSTTA	SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV〜	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-CLPSTTA	SL-FCLPSTTA	SUS440Cまたは 13Crステンレス	−	焼入硬度 55〜55HRC	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-CLPSTTA	SH-FCLPSTTA	SUS440Cまたは 13Crステンレス	−	焼入硬度 55〜55HRC	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

■D寸固定
型式				L		E		A
			－		－		－
Type	D公差	D
SL-SLPSTTA	G	8	－	L29.3	－	E8.3	－	A15

■D寸指定
型式			D		L		E		A
		－		－		－		－
Type	D公差
SH-FHLPSTTA	G	－	D8.05	－	L29.3	－	E8.3	－	A15
SHD-FSLPSTTA	P	－	D9.50	－	L20.0	－	E8.0	－	A30

■公差選択

D	並級
	M	P	G	H
	m6	p6	g6	h7
5.00～6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	−0.004 −0.012	0 −0.012
6.01～10	＋0.015 ＋0.006	＋0.024 ＋0.015	−0.005 −0.014	0 −0.015

[ ! ]Dー2EtanA≧0.73（先端径φ0.73以上）
参考 tan15°≒0.267 tan30°≒0.577 tan45°≒1 tan60°≒1.732

■めねじ：D寸固定

型式			L 指定0.1mm単位	E 指定0.1mm単位	A 選択	M (並目)	＊締付トルク N・cm	ℓ
Type	D公差	D
SL-SLPSTTA SH-SLPSTTA SHD-SLPSTTA SL-HLPSTTA SH-HLPSTTA SL-GLPSTTA SH-GLPSTTA SL-CLPSTTA SH-CLPSTTA	M(m6) P(p6) G(g6) H(h7)	5	10.0〜30.0	0.5〜10.0	15 30 45 60	M2	-	3
		6	10.0〜40.0			M3	98	5
		8	15.0〜40.0			M5	461	8
		10

■めねじ：D寸指定

型式		D 指定0.01mm単位	L 指定0.1mm単位	E 指定0.1mm単位	A 選択	M (並目)	＊締付トルク N・cm	ℓ
Type	D公差
SL-FSLPSTTA SH-FSLPSTTA SHD-FSLPSTTA SL-FHLPSTTA SH-FHLPSTTA SL-FGLPSTTA SH-FGLPSTTA SL-FCLPSTTA SH-FCLPSTTA	M(m6) P(g6) G(g6) H(h7)	5.00～5.99	10.0～30.0	0.5～10.0	15 30 45 60	M2	-	3
		6.00～7.99	10.0～40.0			M3	98	5
		8.00～9.99	15.0～40.0			M5	461	8

＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

型式	-	L	-	E	-	A	-	(MH・GDC・AC…etc.)
SL-SLPSTTAP6	-	L18.5	-	E4.0	-	A45	-	AC

日目出荷

[ NG ]ストーク適用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

GDC

導入部を追加

導入部を追加します。

LPSTTAM6-L18.5-E4.0-A45-GDC

200

エアーベント（エアー抜き溝）
加工を追加

エアー抜き溝加工を追加します。

LPSTTAM6-L18.5-E4.0-A45-AC

200

DKM/DKP
DKG/DKH

ℓ₁の距離だけ外径公差を変更

DKM=1mm単位指定
　DKM18（ℓ₁＝18mmだけm6に変更したい場合）
[ ! ]2≦ℓ₁＜L
[ ! ]逃げ溝はつきません。

D	公差記号
	DKM	DKP	DKG	DKH
	m6	p6	g6	h7
5.00～6.00	+0.012 +0.004	+0.020 +0.012	-0.004 -0.012	0 -0.012

6.01～10	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	0 -0.015

LPSTTAM6-L18.5-E4.0-A45-DKM10

200

[ ! ]型式は洗浄前商品の型式で記載しております。

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-CLPSTTAG5-L[10-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CLPSTTAG6-L[10-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CLPSTTAG8-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CLPSTTAG10-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CLPSTTAH5-L[10-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CLPSTTAH6-L[10-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CLPSTTAH8-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CLPSTTAH10-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CLPSTTAM6-L[10-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CLPSTTAM8-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CLPSTTAM10-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CLPSTTAP6-L[10-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CLPSTTAP8-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-CLPSTTAP10-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-FCLPSTTAG-D[5-9.99/0.01]-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-FCLPSTTAH-D[5-9.99/0.01]-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-FCLPSTTAM-D[5-9.99/0.01]-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-FCLPSTTAP-D[5-9.99/0.01]-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-FGLPSTTAG-D[5-9.99/0.01]-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-FGLPSTTAH-D[5-9.99/0.01]-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-FGLPSTTAM-D[5-9.99/0.01]-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-FGLPSTTAP-D[5-9.99/0.01]-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-FHLPSTTAG-D[5-9.99/0.01]-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-FHLPSTTAH-D[5-9.99/0.01]-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-FHLPSTTAM-D[5-9.99/0.01]-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-FHLPSTTAP-D[5-9.99/0.01]-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-FSLPSTTAG-D[5-9.99/0.01]-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-FSLPSTTAH-D[5-9.99/0.01]-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-FSLPSTTAM-D[5-9.99/0.01]-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-FSLPSTTAP-D[5-9.99/0.01]-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-GLPSTTAG5-L[10-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-GLPSTTAG6-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-GLPSTTAG8-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-GLPSTTAG10-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-GLPSTTAH5-L[10-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-GLPSTTAH6-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-GLPSTTAH8-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-GLPSTTAH10-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-GLPSTTAM5-L[10-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-GLPSTTAM6-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-GLPSTTAM8-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-GLPSTTAM10-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-GLPSTTAP5-L[10-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-GLPSTTAP6-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-GLPSTTAP8-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-GLPSTTAP10-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-HLPSTTAG5-L[10-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-HLPSTTAG6-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-HLPSTTAG8-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-HLPSTTAG10-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-HLPSTTAH5-L[10-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-HLPSTTAH6-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-HLPSTTAH8-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-HLPSTTAH10-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-HLPSTTAM5-L[10-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-HLPSTTAM6-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-HLPSTTAM8-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-HLPSTTAM10-L[15-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-HLPSTTAP5-L[10-30/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

SH-HLPSTTAP6-L[10-40/0.1]-E[0.5-10/0.1]-A[15,30,45,60]

材質

詳細材質

表面処理

熱処理

導入側外径 P

(mm)

導入側外径公差

取付側外径 D

(mm)

取付側公差

洗浄方法

寸法指定タイプ

(°)

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 30

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 30

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 30

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 30

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 30

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 30

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

5 ～ 9.99

精密洗浄

D寸指定

15 ～ 60

0.5 ～ 10

10 ～ 40

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

5 ～ 9.99

精密洗浄

D寸指定

15 ～ 60

0.5 ～ 10

10 ～ 40

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

5 ～ 9.99

精密洗浄

D寸指定

15 ～ 60

0.5 ～ 10

10 ～ 40

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

なし

ズブ焼入

5 ～ 9.99

精密洗浄

D寸指定

15 ～ 60

0.5 ～ 10

10 ～ 40

SUS440Cまたは13Crステンレス

なし

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

5 ～ 9.99

精密洗浄

D寸指定

15 ～ 60

0.5 ～ 10

10 ～ 40

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

5 ～ 9.99

精密洗浄

D寸指定

15 ～ 60

0.5 ～ 10

10 ～ 40

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

5 ～ 9.99

精密洗浄

D寸指定

15 ～ 60

0.5 ～ 10

10 ～ 40

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

5 ～ 9.99

精密洗浄

D寸指定

15 ～ 60

0.5 ～ 10

10 ～ 40

SKS3相当

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

5 ～ 9.99

精密洗浄

D寸指定

15 ～ 60

0.5 ～ 10

10 ～ 40

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

5 ～ 9.99

精密洗浄

D寸指定

15 ～ 60

0.5 ～ 10

10 ～ 40

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

5 ～ 9.99

精密洗浄

D寸指定

15 ～ 60

0.5 ～ 10

10 ～ 40

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

5 ～ 9.99

精密洗浄

D寸指定

15 ～ 60

0.5 ～ 10

10 ～ 40

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

なし

5 ～ 9.99

精密洗浄

D寸指定

15 ～ 60

0.5 ～ 10

10 ～ 40

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

なし

5 ～ 9.99

精密洗浄

D寸指定

15 ～ 60

0.5 ～ 10

10 ～ 40

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

なし

5 ～ 9.99

精密洗浄

D寸指定

15 ～ 60

0.5 ～ 10

10 ～ 40

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

なし

5 ～ 9.99

精密洗浄

D寸指定

15 ～ 60

0.5 ～ 10

10 ～ 40

SUS304

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 30

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 40

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 30

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 40

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 30

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 40

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 30

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 40

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SKS3相当

硬質クロムメッキ

1個

スチール

SKS3(相当含む)

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SKS3相当

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 30

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 40

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 30

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 40

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 30

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 40

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

15 ～ 40

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 30

SUS304

硬質クロムメッキ

1個

ステンレス

SUS304

[硬質クロムメッキ] 硬質クロムメッキ

なし

精密洗浄

D寸固定

15 ～ 60

0.5 ～ 10

10 ～ 40

SUS304

硬質クロムメッキ

1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	CLPSTTAG5
- ( - )	6日目	CLPSTTAG6
- ( - )	6日目	CLPSTTAG8
- ( - )	6日目	CLPSTTAG10
- ( - )	6日目	CLPSTTAH5
- ( - )	6日目	CLPSTTAH6
- ( - )	6日目	CLPSTTAH8
- ( - )	6日目	CLPSTTAH10
- ( - )	6日目	CLPSTTAM6
- ( - )	6日目	CLPSTTAM8
- ( - )	6日目	CLPSTTAM10
- ( - )	6日目	CLPSTTAP6
- ( - )	6日目	CLPSTTAP8
- ( - )	6日目	CLPSTTAP10
- ( - )	6日目	FCLPSTTAG
- ( - )	6日目	FCLPSTTAH
- ( - )	6日目	FCLPSTTAM
- ( - )	6日目	FCLPSTTAP
- ( - )	6日目	FGLPSTTAG
- ( - )	15日目	FGLPSTTAH
- ( - )	6日目	FGLPSTTAM
- ( - )	6日目	FGLPSTTAP
- ( - )	6日目	FHLPSTTAG
- ( - )	6日目	FHLPSTTAH
- ( - )	6日目	FHLPSTTAM
- ( - )	6日目	FHLPSTTAP
- ( - )	5日目	FSLPSTTAG
- ( - )	5日目	FSLPSTTAH
- ( - )	5日目	FSLPSTTAM
- ( - )	5日目	FSLPSTTAP
- ( - )	6日目	GLPSTTAG5
- ( - )	6日目	GLPSTTAG6
- ( - )	6日目	GLPSTTAG8
- ( - )	6日目	GLPSTTAG10
- ( - )	6日目	GLPSTTAH5
- ( - )	6日目	GLPSTTAH6
- ( - )	6日目	GLPSTTAH8
- ( - )	6日目	GLPSTTAH10
- ( - )	6日目	GLPSTTAM5
- ( - )	6日目	GLPSTTAM6
- ( - )	6日目	GLPSTTAM8
- ( - )	6日目	GLPSTTAM10
- ( - )	6日目	GLPSTTAP5
- ( - )	6日目	GLPSTTAP6
- ( - )	6日目	GLPSTTAP8
- ( - )	6日目	GLPSTTAP10
- ( - )	6日目	HLPSTTAG5
- ( - )	6日目	HLPSTTAG6
- ( - )	6日目	HLPSTTAG8
- ( - )	6日目	HLPSTTAG10
- ( - )	6日目	HLPSTTAH5
- ( - )	6日目	HLPSTTAH6
- ( - )	6日目	HLPSTTAH8
- ( - )	6日目	HLPSTTAH10
- ( - )	6日目	HLPSTTAM5
- ( - )	6日目	HLPSTTAM6
- ( - )	6日目	HLPSTTAM8
- ( - )	6日目	HLPSTTAM10
- ( - )	6日目	HLPSTTAP5
- ( - )	6日目	HLPSTTAP6

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

公差と寸法を絞り込み、短納期・低コストを実現しました。

【FY21新商品】
・D寸が0.01mm刻みで指定可能となりました。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■めねじ：D寸固定

D	￥基準単価
	SUS304			SUS304 硬質クロムメッキ		SKS3相当硬質クロムメッキ		SUS440Cまたは13Crステンレス
	SL-SLPSTTA	SH-SLPSTTA	SHD-SLPSTTA	SL-HLPSTTA	SH-HLPSTTA	SL-GLPSTTA	SH-GLPSTTA	SL-CLPSTTA	SH-CLPSTTA
5	2,360	2,760	3,000	3,010	3,410	2,310	2,710	2,720	3,120
6	2,230	2,630	2,870	3,050	3,450	2,330	2,730	2,750	3,150
8	2,250	2,650	2,890	3,140	3,540	2,390	2,790	2,820	3,220
10	2,310	2,710	2,950	3,240	3,640	2,450	2,850	2,930	3,330

■めねじ：D寸指定

D	￥基準単価
	SUS304			SUS304 硬質クロムメッキ		SKS3相当硬質クロムメッキ		SUS440Cまたは13Crステンレス
	SL-FSLPSTTA	SH-FSLPSTTA	SHD-FSLPSTTA	SL-FHLPSTTA	SH-FHLPSTTA	SL-FGLPSTTA	SH-FGLPSTTA	SL-FCLPSTTA	SH-FCLPSTTA
5.00～5.99	2,450	2,850	3,090	3,290	3,690	2,440	2,840	2,920	3,320
6.00～7.99	2,440	2,840	3,080	3,290	3,690	2,490	2,890	2,920	3,320
8.00～9.99	2,450	2,850	3,090	3,500	3,900	2,650	3,050	3,100	3,500

■数量スライド価格（[ ! ]1円未満切り捨て）>> こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～19	20～34	35～49	50～100	101～300	301～500	501～
値引率	基準単価	5%	10%	30%	40%	55%	お見積り
出荷日	通常				＋5日		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質 SUS304

日目出荷

[ NG ]ストーク適用不可

●上記以外

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピンストレートテーパタイプ　－めねじ－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピンストレートテーパタイプ　－めねじ－	位置決めピンストレートテーパタイプ　－めねじ－	【クリーン洗浄品】位置決めピン　大頭フラットタイプ　－めねじ－	【クリーン洗浄品】位置決めピン　小頭フラットタイプ　－めねじ－	【クリーン洗浄品】位置決めパイロットピン　－めねじ－	【クリーン洗浄品】フィードピン　ストレート　－めねじ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目〜	2日目〜	3日目〜	3日目〜	6日目	5日目〜
環境対応	RoHS対応（10物質）	-	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	クリーン洗浄	-	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
基本形状	ストレート	ストレート	大頭	小頭	大頭	大頭
導入側先端形状	丸	丸	丸	丸	丸	丸
導入側先端タイプ	テーパ	テーパ	フラット	フラット	ラウンドテーパ	テーパ
