【クリーン洗浄品】位置決めピン　ストレートテーパタイプ　－圧入－

【クリーン洗浄品】位置決めピン　ストレートテーパタイプ　－圧入－
  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
通常単価(税別)
-
税込単価
-

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

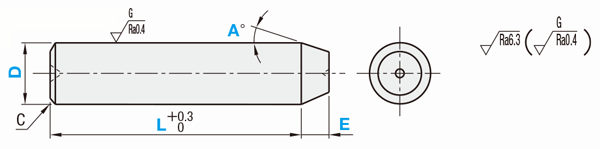

外形図・規格表

●圧入


[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。
[ ! ]各寸法の組み合わせによって、センター穴がつかない場合があります。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
Type[ M ]材質[ S ]表面処理[ H ]硬度洗浄方法
D寸固定D寸指定洗浄方法洗浄環境梱包形態梱包環境
SL-SLPSTASL-FSLPSTASUS304−−脱脂洗浄一般環境防錆梱包一般環境
SH-SLPSTASH-FSLPSTA精密洗浄クラス1000脱気2重梱包クラス１0
SHD-SLPSTASHD-FSLPSTA電解研磨＋精密洗浄
SL-HLPSTASL-FHLPSTASUS304硬質クロムメッキメッキ硬度 750HV〜脱脂洗浄一般環境防錆梱包一般環境
SH-HLPSTASH-FHLPSTA精密洗浄クラス1000脱気2重梱包クラス１0
SL-GLPSTASL-FGLPSTASKS3相当硬質クロムメッキ焼入硬度 50〜55HRC
メッキ硬度 750HV〜		脱脂洗浄一般環境防錆梱包一般環境
SH-GLPSTASH-FGLPSTA精密洗浄クラス1000脱気2重梱包クラス１0
SL-CLPSTASL-FCLPSTASUS440Cまたは
13Crステンレス		−焼入硬度 50〜55HRC脱脂洗浄一般環境防錆梱包一般環境
SH-CLPSTASH-FCLPSTA精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

■D寸固定
型式 L E A
 －－－
Type D公差 D
SL-SLPSTA M 3－L14.0－E2.5－A30
■D寸指定
型式 D L E A
   －－－－
Type D公差
SH-FHLPSTA M－D7.54－L14.0－E2.5－A30
SHD-FSLPSTA P－D8.55－L15.0－E3.5－A30
■公差選択
D並級
MPGH
m6p6g6h7
1.00～ 3.00＋0.008
＋0.002		＋0.012
＋0.006		−0.002
−0.008		0
−0.010
3.01～6.00＋0.012
＋0.004		＋0.020
＋0.012		−0.004
−0.012		0
−0.012
6.01～ 10＋0.015
＋0.006		＋0.024
＋0.015		−0.005
−0.014		0
−0.015
[ ! ]Dー2EtanA≧0.73（先端径φ0.73以上）
参考 tan15°≒0.267 tan30°≒0.577 tan45°≒1 tan60°≒1.732
■圧入：D寸固定
型式L
指定0.1mm単位		E
指定0.1mm単位		A
選択		C
TypeD公差D
SL-SLPSTA
SH-SLPSTA
SHD-SLPSTA

SL-HLPSTA
SH-HLPSTA

SL-GLPSTA
SH-GLPSTA

SL-CLPSTA
SH-CLPSTA		M(m6)
P(p6)
G(g6)
H(h7)		13.0〜10.00.5〜10.015
30
45
60		0.1
23.0〜20.00.5
3
43.0〜25.01
54.0〜30.0
65.0〜40.0
85.0〜40.01.5
102
■圧入：D寸指定
型式D
指定0.01mm単位		L
指定0.1mm単位		E
指定0.1mm単位		A
選択		C
TypeD公差
SL-FSLPSTA
SH-FSLPSTA
SHD-FSLPSTA

SL-FHLPSTA
SH-FHLPSTA

SL-FGLPSTA
SH-FGLPSTA

SL-FCLPSTA
SH-FCLPSTA		M(m6)
P(p6)
G(g6)
H(h7)		1.00～1.993.0～10.00.5～10.015
30
45
60		0.1
2.00～3.993.0～20.00.5
4.00～4.993.0～25.0
5.00～5.994.0～30.01
6.00～7.995.0～40.0
8.00～9.991.5

追加工

型式 L E A (MH・GDC・AC…etc.)
SL-SLPSTAP6－L18.5－E4.0－A45－A45
 9 日目出荷
[ NG ]ストーク適用不可
追加工
コード		追加工内容適用条件指定例\/1Code
MHタップ加工を追加
[ ! ]D-2EtanA≧M+2
[ ! ]D≧6に適用　[ ! ]L+E≧ℓ2+8
DM
(並目)		ℓ2
6～7.99M34
8～10M46
LPSTAM6-L18.5-E4.0-A45-MH300
GDC導入部を追加
導入部を追加します。
[ NG ]D≦2適用不可		LPSTAM6-L18.5-E4.0-A45-GDC200
ACエアーベント（エアー抜き溝）
加工を追加
エアー抜き溝加工を追加します。LPSTAM6-L18.5-E4.0-A45-AC200
DKM/DKP
DKG/DKH		ℓ1の距離だけ外径公差を変更
DKM=1mm単位指定
DKM18（ℓ1＝18mmだけm6に変更したい場合）
[ ! ]2≦ℓ1＜L
[ ! ]逃げ溝はつきません。
D公差記号
DKMDKPDKGDKH
m6p6g6h7
1.00～3.00＋0.008
＋0.002		＋0.012
＋0.006		－0.002
－0.008		 0
－0.010
3.01～6.00＋0.012
＋0.004		＋0.020
＋0.012		－0.004
－0.012		 0
－0.012
6.01～10＋0.015
＋0.006		＋0.024
＋0.015		－0.005
－0.014		 0
－0.015
LPSTAM6-L18.5-E4.0-A45-DKM10200
[ ! ]型式は洗浄前商品の型式で記載しております。
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




エアブロー(オイルフリー)
使用





防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用






窒素ブロー使用






クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）：型番SHD-□□
商品型番洗浄方法梱包形態未洗浄品と比べた効果ご利用環境（目安）工程別
SL-□□脱脂洗浄防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
SH-□□精密洗浄脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□電解研磨＋精密洗浄脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

公差と寸法を絞り込み、短納期・低コストを実現しました。

【FY21新商品】
・D寸が0.01mm刻みで指定可能となりました。

ご注意

  • 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■圧入：D寸固定
D￥基準単価
SUS304SUS304 硬質クロムメッキSKS3相当 硬質クロムメッキSUS440Cまたは13Crステンレス
SL-SLPSTASH-SLPSTASHD-SLPSTASL-HLPSTASH-HLPSTASL-GLPSTASH-GLPSTASL-CLPSTASH-CLPSTA
13,2403,6403,8804,4604,8603,2403,6404,1204,520
21,7302,1302,3702,3302,7301,7302,1302,1002,500
31,8002,2002,4402,4302,8301,8002,2002,1702,570
41,9002,3002,5402,5602,9601,9002,3002,3102,710
51,9902,3902,6302,6803,0802,0002,4002,4402,840
62,0502,4502,6902,7703,1702,0502,4502,5302,930
82,1102,5102,7502,8703,2702,1102,5102,5902,990
102,1802,5802,8202,9603,3602,1602,5602,6903,090
■圧入：D寸指定
D￥基準単価
SUS304SUS304 硬質クロムメッキSKS3相当 硬質クロムメッキSUS440Cまたは13Crステンレス
SL-FSLPSTASH-FSLPSTASHD-FSLPSTASL-FHLPSTASH-FHLPSTASL-FGLPSTASH-FGLPSTASL-FCLPSTASH-FCLPSTA
1.00～1.993,5803,9804,2205,0405,4403,5303,9304,5104,910
2.00～3.991,9402,3402,5802,6803,0801,9202,3202,3502,750
4.00～4.992,0602,4602,7002,8503,2502,0302,4302,4902,890
5.00～5.992,1502,5502,7902,9703,3702,1302,5302,6303,030
6.00～7.992,2302,6302,8703,0903,4902,2002,6002,7303,130
8.00～9.992,3202,7202,9603,3003,7002,3302,7302,9203,320
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1～1920～3435～4950～100101～300301～500501～
値引率基準単価5%10%30%40%55%お見積り
出荷日通常＋5日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質 SUS304
 6 日目出荷
[ NG ]ストーク適用不可

●上記以外
 7 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
