【クリーン洗浄品】位置決めピン　小頭球面タイプ　ＤＰ公差選択　－圧入－

【クリーン洗浄品】位置決めピン　小頭球面タイプ　ＤＰ公差選択　－圧入－

ご注意

  • 【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 鉄材質品の発売を開始いたしました。

クリーン洗浄品
洗浄証明書発行はこちら

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が5,000型番あります。
数量：

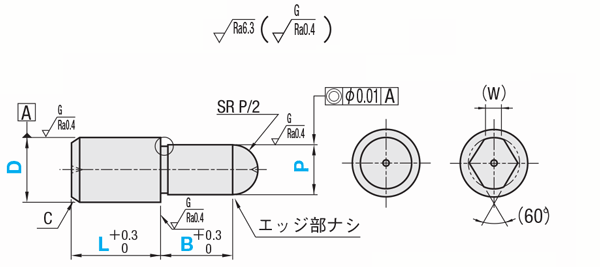

外形図・規格表

●圧入

(丸)

(ダイヤ)

P＜3の場合
a＝0.5
d＝P－0.1
[ ! ]逃げ部寸法は参考値になります。

P≧3の場合
a＝1.0
d＝P－0.2

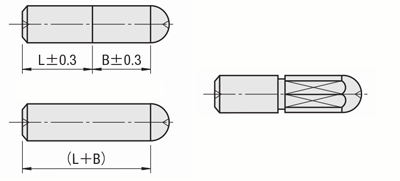

[ ! ]D＝Pのとき
（1）丸形状はニゲ溝がつきません。
（ⅰ）D＝Pで公差が異なる場合
（ⅱ）D＝Pで公差が同じ場合
（L＋B）は一般公差になります。

(2)ダイヤ形状はニゲ溝がつきます。

[ ! ]D＝Pを規格化したストレート球面タイプもご用意しております。詳細はこちら

[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]センター穴がつくので、P寸が小さい場合、球面部分があまり残りません。
Type[ M ]材質[ S ]表面処理[ H ]硬度洗浄方法
丸ダイヤ洗浄方法洗浄環境梱包形態梱包環境
SL-SKFQSASL-SKFQSDSUS304－－脱脂洗浄一般環境防錆梱包一般環境
SH-SKFQSASH-SKFQSD精密洗浄クラス1000脱気2重梱包クラス10
SHD-SKFQSASHD-SKFQSD電解研磨＋精密洗浄
SL-GKFQSASL-GKFQSDSKS3相当硬質クロムメッキ焼入硬度 50〜55HRC
メッキ硬度 750HV〜		脱脂洗浄一般環境防錆梱包一般環境
SH-GKFQSASH-GKFQSD精密洗浄クラス1000脱気2重梱包クラス10
SL-CKFQSASL-CKFQSDSUS440Cまたは
13Crステンレス		−焼入硬度 50〜55HRC脱脂洗浄一般環境防錆梱包一般環境
SH-CKFQSASH-CKFQSD精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−P−L−B

Type 形状 D公差 P公差 D
SL-SKFQS A G S 10−P8.00−L10−B8.0
SH-SKFQS D P G 10−P8.00−L10−B8.0
SHD-SKFQS A G S 12−P7.85−L15−B7.5
■公差選択
D
又は
P		並級精級
MPGHSAB
m6p6g6h7−−−
1.00
〜
3.00		＋0.008
＋0.002		＋0.012
＋0.006		−0.002
−0.008

0

−0.010

0

−0.01		＋0.005

0

0

−0.005
3.01
〜
6.00		＋0.012
＋0.004		＋0.020
＋0.012		−0.004
−0.012

0

−0.012
6.01
〜
10.00		＋0.015
＋0.006		＋0.024
＋0.015		−0.005
−0.014

0

−0.015
10.01
〜
18.00		＋0.018
＋0.007		＋0.029
＋0.018		−0.006
−0.017

0

−0.018
18.01
〜
20.00		＋0.021
＋0.008		＋0.035
＋0.022		−0.007
−0.020

0

−0.021
[ ! ]先端球面部は磨きがかかる場合がございます。
■圧入
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		C(W)
Type形状D公差
選択		P公差
選択		D
SL-SKFQS
SH-SKFQS
SHD-SKFQS

SL-GKFQS＊
SH-GKFQS＊

SL-CKFQS
SH-CKFQS		A(丸)
D(ダイヤ)		M
P
G
H
＊A
＊B		S
M
P
G
H
＊A
＊B		21.00〜2.002〜52.0〜10.00.3−
31.00〜3.003〜102.0〜10.00.51.0
41.50(2.00)〜4.004〜102.0〜10.011.0
52.00〜5.005〜102.0〜15.0(10.0)11.2
62.00〜6.005〜172.0〜15.011.5
83.00〜8.008〜212.0〜20.0(15.0)1.51.8
103.00〜10.0010〜233.0〜20.022.2
125.00〜12.0012〜243.0〜30.0(25.0)22.5
136.00〜13.0013〜265.0〜30.0(25.0)23
1610.00〜16.0016〜325.0〜30.034
2013.00〜20.0020〜405.0〜30.035
[ ! ]P寸（　）・B寸(　）はダイヤ形状に適用
[ NG ]ダイヤ形状、D=2、3適用不可。
[ NG ]硬質クロムメッキ品は＊印（精級公差）適用不可。

追加工

型式ーPーLーBー(GDC・RC・AC)
SL-SKFQSAGS10ーP8.00ーL10ーB8.0ーRC
 9 日目出荷
[ NG ]ストーク適用不可
追加工
コード		追加工内容適用条件指定例\/1Code
GDC導入部を追加
導入部を追加します。
[ NG ]D≦2適用不可
Dℓ
3～61
8～202
KFQSAMS10-P8.00-L10-B8.0-GDC200
RC首元R加工を追加
首元の逃げをR0.5に変更します。
[ ! ]D-P≧2の場合に適用		KFQSAMS10-P8.00-L10-B8.0-RC300
ACエアーベント（エアー抜き溝）
加工を追加
エアー抜き溝加工を追加します。KFQSAMS10-P8.00-L10-B8.0-AC200
[ ! ]型式は洗浄前商品の型式で記載しております。
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




エアブロー(オイルフリー)
使用





防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄




高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用






窒素ブロー使用






クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄




温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    84
  • 次へ
    • 型番
    SH-CKFQSAAA2-P[1-2/0.01]-L[2-5/1]-B[2-10/0.1]
    SH-CKFQSAAA3-P[1-3/0.01]-L[3-10/1]-B[2-10/0.1]
    SH-CKFQSAAA4-P[1.5-4/0.01]-L[4-10/1]-B[2-10/0.1]
    SH-CKFQSAAA5-P[2-5/0.01]-L[5-10/1]-B[2-15/0.1]
    SH-CKFQSAAA6-P[2-6/0.01]-L[5-17/1]-B[2-15/0.1]
    SH-CKFQSAAA8-P[3-8/0.01]-L[8-21/1]-B[2-20/0.1]
    SH-CKFQSAAA10-P[3-10/0.01]-L[10-23/1]-B[3-20/0.1]
    SH-CKFQSAAA12-P[5-12/0.01]-L[12-24/1]-B[3-30/0.1]
    SH-CKFQSAAA13-P[6-13/0.01]-L[13-26/1]-B[5-30/0.1]
    SH-CKFQSAAA16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]
    SH-CKFQSAAA20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]
    SH-CKFQSAAB2-P[1-2/0.01]-L[2-5/1]-B[2-10/0.1]
    SH-CKFQSAAB3-P[1-3/0.01]-L[3-10/1]-B[2-10/0.1]
    SH-CKFQSAAB4-P[1.5-4/0.01]-L[4-10/1]-B[2-10/0.1]
    SH-CKFQSAAB5-P[2-5/0.01]-L[5-10/1]-B[2-15/0.1]
    SH-CKFQSAAB6-P[2-6/0.01]-L[5-17/1]-B[2-15/0.1]
    SH-CKFQSAAB8-P[3-8/0.01]-L[8-21/1]-B[2-20/0.1]
    SH-CKFQSAAB10-P[3-10/0.01]-L[10-23/1]-B[3-20/0.1]
    SH-CKFQSAAB12-P[5-12/0.01]-L[12-24/1]-B[3-30/0.1]
    SH-CKFQSAAB13-P[6-13/0.01]-L[13-26/1]-B[5-30/0.1]
    SH-CKFQSAAB16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]
    SH-CKFQSAAB20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]
    SH-CKFQSAAG2-P[1-2/0.01]-L[2-5/1]-B[2-10/0.1]
    SH-CKFQSAAG3-P[1-3/0.01]-L[3-10/1]-B[2-10/0.1]
    SH-CKFQSAAG4-P[1.5-4/0.01]-L[4-10/1]-B[2-10/0.1]
    SH-CKFQSAAG5-P[2-5/0.01]-L[5-10/1]-B[2-15/0.1]
    SH-CKFQSAAG6-P[2-6/0.01]-L[5-17/1]-B[2-15/0.1]
    SH-CKFQSAAG8-P[3-8/0.01]-L[8-21/1]-B[2-20/0.1]
    SH-CKFQSAAG10-P[3-10/0.01]-L[10-23/1]-B[3-20/0.1]
    SH-CKFQSAAG12-P[5-12/0.01]-L[12-24/1]-B[3-30/0.1]
    SH-CKFQSAAG13-P[6-13/0.01]-L[13-26/1]-B[5-30/0.1]
    SH-CKFQSAAG16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]
    SH-CKFQSAAG20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]
    SH-CKFQSAAH2-P[1-2/0.01]-L[2-5/1]-B[2-10/0.1]
    SH-CKFQSAAH3-P[1-3/0.01]-L[3-10/1]-B[2-10/0.1]
    SH-CKFQSAAH4-P[1.5-4/0.01]-L[4-10/1]-B[2-10/0.1]
    SH-CKFQSAAH5-P[2-5/0.01]-L[5-10/1]-B[2-15/0.1]
    SH-CKFQSAAH6-P[2-6/0.01]-L[5-17/1]-B[2-15/0.1]
    SH-CKFQSAAH8-P[3-8/0.01]-L[8-21/1]-B[2-20/0.1]
    SH-CKFQSAAH10-P[3-10/0.01]-L[10-23/1]-B[3-20/0.1]
    SH-CKFQSAAH12-P[5-12/0.01]-L[12-24/1]-B[3-30/0.1]
    SH-CKFQSAAH13-P[6-13/0.01]-L[13-26/1]-B[5-30/0.1]
    SH-CKFQSAAH16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]
    SH-CKFQSAAH20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]
    SH-CKFQSAAM2-P[1-2/0.01]-L[2-5/1]-B[2-10/0.1]
    SH-CKFQSAAM3-P[1-3/0.01]-L[3-10/1]-B[2-10/0.1]
    SH-CKFQSAAM4-P[1.5-4/0.01]-L[4-10/1]-B[2-10/0.1]
    SH-CKFQSAAM5-P[2-5/0.01]-L[5-10/1]-B[2-15/0.1]
    SH-CKFQSAAM6-P[2-6/0.01]-L[5-17/1]-B[2-15/0.1]
    SH-CKFQSAAM8-P[3-8/0.01]-L[8-21/1]-B[2-20/0.1]
    SH-CKFQSAAM10-P[3-10/0.01]-L[10-23/1]-B[3-20/0.1]
    SH-CKFQSAAM12-P[5-12/0.01]-L[12-24/1]-B[3-30/0.1]
    SH-CKFQSAAM13-P[6-13/0.01]-L[13-26/1]-B[5-30/0.1]
    SH-CKFQSAAM16-P[10-16/0.01]-L[16-32/1]-B[5-30/0.1]
    SH-CKFQSAAM20-P[13-20/0.01]-L[20-40/1]-B[5-30/0.1]
    SH-CKFQSAAP2-P[1-2/0.01]-L[2-5/1]-B[2-10/0.1]
    SH-CKFQSAAP3-P[1-3/0.01]-L[3-10/1]-B[2-10/0.1]
    SH-CKFQSAAP4-P[1.5-4/0.01]-L[4-10/1]-B[2-10/0.1]
    SH-CKFQSAAP5-P[2-5/0.01]-L[5-10/1]-B[2-15/0.1]
    SH-CKFQSAAP6-P[2-6/0.01]-L[5-17/1]-B[2-15/0.1]
