【クリーン洗浄品】基板用位置決めピン 小頭めねじ
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
未確定：候補が6型番あります。

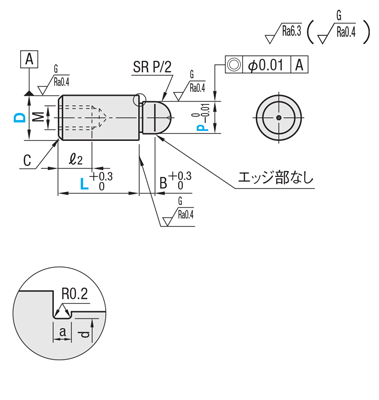

外形図・規格表
●小頭圧入
[ ! ]L<Pitch×2の場合、不完全ねじ部（Pitch×2）はＭ×1.5に含まれます。
並目ねじPitch寸法>>こちら
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]先端球面部は磨きがかかる場合がございます。
D(P)≧3の場合
a＝1.0
d＝P－0.2 (P)＜3の場合
a＝0.5
d＝P－0.1 [ ! ]逃げ部寸法は参考値になります。
[ ! ]センター穴がつくので、P寸が小さい場合、球面部分があまり残りません。a＝1.0
d＝P－0.2 (P)＜3の場合
a＝0.5
d＝P－0.1 [ ! ]逃げ部寸法は参考値になります。
[ ! ]L<Pitch×2の場合、不完全ねじ部（Pitch×2）はＭ×1.5に含まれます。
並目ねじPitch寸法>>こちら
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]先端球面部は磨きがかかる場合がございます。
| 小頭 | [ M ]材質 | 洗浄方法 | |||
| めねじ | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |
| SL-SFPMT | SUS304 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SFPMT | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |
| SHD-SFPMT | 電解研磨＋精密洗浄 | ||||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | P | − | L | ||
| Type | D | |||||
| SL-SFPMT | 5 | − | P2.90 | − | L12 | |
| SH-SFPMT | 6 | − | P3.00 | − | L15 | |
| SHD-SFPMT | 6 | − | P3.50 | − | L15 | |
■小頭めねじ
＊締付トルク（参考値）、ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
| 型式 | P 指定0.01mm単位 | L 指定1mm単位 | B | C | M (並目) | ＊締付トルク N・cm | ℓ2 | ||
| Type | D | D寸公差 g6 | |||||||
| SL-SFPMT SH-SFPMT SHD-SFPMT | 5 | −0.004 −0.012 | 2.50〜4.00 | 10〜20 | 2 | 0.5 | M2 | - | 3 |
| 6 | −0.004 −0.012 | M3 | 98 | 5 | |||||
追加工
| 型式 | − | P | − | L | − | (RC) |
| SL-SFPMT5 | − | P2.95 | − | L10 | − | RC |
| 9 | 日目出荷 |
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code |
| RC | 首元R加工を追加 | 首元の逃げをR0.5に変更します。 [ ! ]D-P≧2の場合に適用 | SL-SFPMT5-P2.95-L10-RC | 300 |
洗浄工程・脱脂洗浄 （TYPE型式：SL-□□）
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 アルカリ系温純水 |  |  純水洗浄実施後 超音波純水洗浄 ※3回実施 | |  乾燥 | |  防錆袋1重梱包 |
・精密洗浄 （TYPE型式：SH-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 | |  高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  純水（13MΩ・cm）使用 | | 窒素ブロー使用 | |  クラス10クリーン環境内の クリーンベンチで実施 |
・電解研磨+精密洗浄 （TYPE型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 | |  材質に応じた電解研磨層で 電解研磨 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | | 温純水（13MΩ・cm）使用 | | 窒素ブロー使用 | | クラス10クリーン環境内の クリーンベンチで実施 |
梱包例| 脱脂洗浄の場合 （TYPE型番：SL-□□）  | 精密洗浄または電解研磨＋精密洗浄の場合 （TYPE型番：SH-□□・SHD-□□）  [ ! ]1重目・2重目の梱包とも、脱気されております。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
プリント基板仕様の位置決めピン。基盤の薄さに対してB寸を短く固定し、価格もお求めやすくなっております。
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
納期・価格
価格表
■小頭めねじ
| 型式 | ￥基準単価 | |||
| Type | D | SL-SFPMT | SH-SFPMT | SHD-SFPMT |
| SL-SFPMT SH-SFPMT SHD-SFPMT | 5 | 1,780 | 2,180 | 2,420 |
| 6 | 1,730 | 2,130 | 2,370 | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～ |
| 値引率 | 基準単価 | 5% | 10% | 23% | お見積り |
| 出荷日 | 通常 | ||||
納期
概要・仕様
使用例
基板を傷付けないよう先端は球面に、
突き抜けないようB寸を短く固定してあります。
突き抜けないようB寸を短く固定してあります。
