【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－テーパ角度指定・公差選択・めねじ－

通常単価(税別): -

税込単価: -

通常出荷日：5日目～6日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

未確定：候補が5,283型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

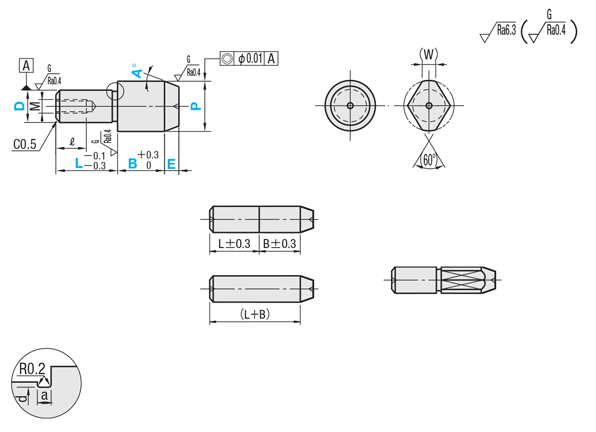

外形図・規格表

●めねじ

(丸) (ダイヤ) [ ! ]D＝Pのとき
(1)丸形状はニゲ溝がつきません。
(ⅰ)D＝Pで公差が異なる場合
(ⅱ)D＝Pで公差が同じ場合
(L＋B)は一般公差になります。（2）ダイヤ形状はニゲ溝がつきます。 D＜3の場合
a＝0.5
d＝D－0.1 D≧3の場合
a＝1.0
d＝D－0.2 [ ! ]逃げ部寸法は参考値になります。

[ ! ]並目ねじpitch寸法>>こちら
[ ! ]D＝Pを規格化した同径テーパタイプもご用意しております。詳細はこちら
[ ! ]SUS440Cまたは13CrステンレスはL寸が短い場合を除き、D部の任意の位置に識別用の溝がつきます。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]P−2EtanA≧0.73（先端径φ0.73以上）
参考：tan15°≒0.267 tan30°≒0.577
tan45°＝1 tan60°≒1.732

Type		[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法
丸	ダイヤ	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SKFTA	SL-SKFTD	SUS304	−	−	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SKFTA	SH-SKFTD				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-SKFTA	SHD-SKFTD				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HKFTA	SL-HKFTD	SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HKFTA	SH-HKFTD	SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-GKFTA	SL-GKFTD	SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-GKFTA	SH-GKFTD	SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV〜	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-CKFTA	SL-CKFTD	SUS440Cまたは 13Crステンレス	−	焼入硬度 50〜55HRC	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-CKFTA	SH-CKFTD	SUS440Cまたは 13Crステンレス	−	焼入硬度 50〜55HRC	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に【クリーン洗浄品】シャフトホルダ　-Ｔ型（機械加工品）　止めねじタイプ-

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

Type

形状

D公差

P公差

SL-SKFT

10T

−

P13.00

−

B4.0

−

E10.0

−

A15

SH-SKFT

−

P10.00

−

B3.0

−

E5.0

−

A30

SHD-SKFT

−

P13.00

−

B4.0

−

E10.0

−

A30

■公差選択

D 又は P	並級
	M	P	G	H	S
	m6	p6	g6	h7	−
5.00 〜 6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	−0.004 −0.012	0 −0.012	0 −0.01
6.01 〜 10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	−0.005 −0.014	0 −0.015
10.01 〜 18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	−0.006 −0.017	0 −0.018
18.01 〜 30.00	＋0.021 ＋0.008	＋0.035 ＋0.022	−0.007 −0.020	0 −0.021

■めねじ

型式

P
指定0.01mm単位

L
指定1mm単位

B
指定0.1mm単位

E
指定0.1mm単位

A
選択

(W)

M
(並目)

＊締付トルク
N・cm

ℓ

Type

形状

D公差
選択

P公差
選択

SL-SKFT
SH-SKFT
SHD-SKFT

SL-HKFT
SH-HKFT

SL-GKFT
SH-GKFT

SL-CKFT
SH-CKFT

A(丸)

D(ダイヤ)

M
P
G
H

S
M
P
G
H

5.00〜8.00

5(9)〜10

1.5〜15.0(12.0)

0.5〜15.0

15

30

45

60

2.2

6.00〜10.00

6(9)〜12

1.5〜15.0(12.0)

M2.6

8.50〜15.00

8(12)〜16

1.5〜30.0(15.0)

3.5

461

6(12)〜16

225

10.00〜17.00

10(12)〜20

3.0〜30.0(20.0)

461

10T

6(12)〜16

225

12.00〜18.00

12〜24

3.0〜30.0(20.0)

461

12T

8(12)〜18

225

13.00〜20.00

13(14)〜26

5.0〜30.0(20.0)

5.5

1911

13T

8(14)〜20

784

16.00〜27.00

16〜32

5.0〜30.0(27.0)

1911

16T

10(14)〜24

784

20.00〜30.00

20〜40

5.0〜30.0

1911

20T

12(18)〜30

784

[ ! ]D寸でTが付くサイズは、ねじ径を1つ小さくして肉厚を厚くしております。（D寸はTをとった数字となります。）
[ ! ]首下部の強度に注意>>こちら [ ! ]L寸（）・B寸（　）はダイヤ形状に適用 [ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ>>こちら参照）ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

型式

−

(MH…etc.)

SL-SKFTAMS6

−

P10.00

−

B3.0

−

E5.0

−

A30

−

GDC

日目出荷

[ NG ]ストーク適用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

GDC

導入部加工を追加

[ NG ]D≦2適用不可

D	ℓ
5～12	1
13～20	2

KFTAMS10-P15.00-L12-B20.0-E5.0-A30-GDC

200

首下R加工を追加

首下の逃げをR0.5に変更します　
[ ! ]P-D≧2の場合に適用
[ NG ]NNCとの併用不可

KFTAMS10-P15.00-L12-B20.0-E5.0-A30-RC

300

エアーベント(エアー抜き溝)加工を
追加

(丸)

KFTAMS10-P15.00-L12-B20.0-E5.0-A30-AC

200

2面幅を追加

SC指定1mm単位指定
[ ! ]P-3≦SC≦P-1,SC≧D
[ ! ]B≦11の場合、先端部に2面幅加工がつきます
[ NG ]ダイヤ形状は適用不可

KFTAMS10-P15.00-L12-B20.0-E5.0-A30-SC13

500

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し垂直
にあきますが、方向は任意となります。

[ ! ]おねじは≧5に適用

D	適用寸法
D	B
5	5.0～
6 6T
8 8T
10 10T
12 12T
13 13T	10.0～
16 16T
20 20T

P	Q
5.50～9.99	2
10.00～16.99	3.5
17.00～	5

KFTAMS10-P15.00-L12-B20.0-E5.0-A30-LAC

300

[ ! ]型式は洗浄前商品の型式で記載しております。

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

...

型番

SH-CKFTAGG5-P[5-8/0.01]-L[5-10/1]-B[1.5-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGG6-P[6-10/0.01]-L[6-12/1]-B[1.5-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGG6T-P[6-10/0.01]-L[6-12/1]-B[1.5-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGG8-P[8.5-15/0.01]-L[8-16/1]-B[1.5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGG8T-P[8.5-15/0.01]-L[6-16/1]-B[1.5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGG10-P[10-17/0.01]-L[10-20/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGG10T-P[10-17/0.01]-L[6-16/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGG12-P[12-18/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGG12T-P[12-18/0.01]-L[8-18/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGG13-P[13-20/0.01]-L[13-26/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGG13T-P[13-20/0.01]-L[8-20/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGG16-P[16-27/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGG16T-P[16-27/0.01]-L[10-24/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGG20-P[20-30/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGG20T-P[20-30/0.01]-L[12-30/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGH5-P[5-8/0.01]-L[5-10/1]-B[1.5-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGH6-P[6-10/0.01]-L[6-12/1]-B[1.5-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGH6T-P[6-10/0.01]-L[6-12/1]-B[1.5-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGH8-P[8.5-15/0.01]-L[8-16/1]-B[1.5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGH8T-P[8.5-15/0.01]-L[6-16/1]-B[1.5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGH10-P[10-17/0.01]-L[10-20/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGH10T-P[10-17/0.01]-L[6-16/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGH12-P[12-18/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGH12T-P[12-18/0.01]-L[8-18/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGH13-P[13-20/0.01]-L[13-26/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGH13T-P[13-20/0.01]-L[8-20/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGH16-P[16-27/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGH16T-P[16-27/0.01]-L[10-24/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGH20-P[20-30/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGH20T-P[20-30/0.01]-L[12-30/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGM5-P[5-8/0.01]-L[5-10/1]-B[1.5-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGM6-P[6-10/0.01]-L[6-12/1]-B[1.5-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGM6T-P[6-10/0.01]-L[6-12/1]-B[1.5-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGM8-P[8.5-15/0.01]-L[8-16/1]-B[1.5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGM8T-P[8.5-15/0.01]-L[6-16/1]-B[1.5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGM10-P[10-17/0.01]-L[10-20/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGM10T-P[10-17/0.01]-L[6-16/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGM12-P[12-18/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGM12T-P[12-18/0.01]-L[8-18/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGM13-P[13-20/0.01]-L[13-26/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGM13T-P[13-20/0.01]-L[8-20/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGM16-P[16-27/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGM16T-P[16-27/0.01]-L[10-24/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGM20-P[20-30/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGM20T-P[20-30/0.01]-L[12-30/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGP5-P[5-8/0.01]-L[5-10/1]-B[1.5-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGP6-P[6-10/0.01]-L[6-12/1]-B[1.5-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGP6T-P[6-10/0.01]-L[6-12/1]-B[1.5-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGP8-P[8.5-15/0.01]-L[8-16/1]-B[1.5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGP8T-P[8.5-15/0.01]-L[6-16/1]-B[1.5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGP10-P[10-17/0.01]-L[10-20/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGP10T-P[10-17/0.01]-L[6-16/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGP12-P[12-18/0.01]-L[12-24/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGP12T-P[12-18/0.01]-L[8-18/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGP13-P[13-20/0.01]-L[13-26/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGP13T-P[13-20/0.01]-L[8-20/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGP16-P[16-27/0.01]-L[16-32/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGP16T-P[16-27/0.01]-L[10-24/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGP20-P[20-30/0.01]-L[20-40/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-CKFTAGP20T-P[20-30/0.01]-L[12-30/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

材質

詳細材質

導入側先端形状

表面処理

熱処理

導入側外径 P

(mm)

導入側外径公差

取付側外径 D

(mm)

取付側公差

洗浄方法

ねじ径M

(mm)

(°)

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

5 ～ 8

精密洗浄

15 ～ 60

1.5 ～ 15

0.5 ～ 15

5 ～ 10

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

6 ～ 10

精密洗浄

15 ～ 60

1.5 ～ 15

0.5 ～ 15

6 ～ 12

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

6 ～ 10

精密洗浄

2.6

15 ～ 60

1.5 ～ 15

0.5 ～ 15

6 ～ 12

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

8.5 ～ 15

精密洗浄

15 ～ 60

1.5 ～ 30

0.5 ～ 15

8 ～ 16

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

8.5 ～ 15

精密洗浄

15 ～ 60

1.5 ～ 30

0.5 ～ 15

6 ～ 16

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

10 ～ 17

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

10 ～ 20

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

10 ～ 17

10T

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

6 ～ 16

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

12 ～ 18

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

12 ～ 24

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

12 ～ 18

12T

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

8 ～ 18

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

13 ～ 20

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

13 ～ 26

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

13 ～ 20

13T

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

8 ～ 20

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

16 ～ 27

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

16 ～ 32

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

16 ～ 27

16T

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

10 ～ 24

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

20 ～ 30

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

20 ～ 40

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

20 ～ 30

20T

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

12 ～ 30

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

5 ～ 8

精密洗浄

15 ～ 60

1.5 ～ 15

0.5 ～ 15

5 ～ 10

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

6 ～ 10

精密洗浄

15 ～ 60

1.5 ～ 15

0.5 ～ 15

6 ～ 12

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

6 ～ 10

精密洗浄

2.6

15 ～ 60

1.5 ～ 15

0.5 ～ 15

6 ～ 12

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

8.5 ～ 15

精密洗浄

15 ～ 60

1.5 ～ 30

0.5 ～ 15

8 ～ 16

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

8.5 ～ 15

精密洗浄

15 ～ 60

1.5 ～ 30

0.5 ～ 15

6 ～ 16

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

10 ～ 17

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

10 ～ 20

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

10 ～ 17

10T

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

6 ～ 16

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

12 ～ 18

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

12 ～ 24

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

12 ～ 18

12T

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

8 ～ 18

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

13 ～ 20

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

13 ～ 26

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

13 ～ 20

13T

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

8 ～ 20

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

16 ～ 27

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

16 ～ 32

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

16 ～ 27

16T

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

10 ～ 24

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

20 ～ 30

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

20 ～ 40

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

20 ～ 30

20T

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

12 ～ 30

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

5 ～ 8

精密洗浄

15 ～ 60

1.5 ～ 15

0.5 ～ 15

5 ～ 10

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

6 ～ 10

精密洗浄

15 ～ 60

1.5 ～ 15

0.5 ～ 15

6 ～ 12

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

6 ～ 10

精密洗浄

2.6

15 ～ 60

1.5 ～ 15

0.5 ～ 15

6 ～ 12

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

8.5 ～ 15

精密洗浄

15 ～ 60

1.5 ～ 30

0.5 ～ 15

8 ～ 16

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

8.5 ～ 15

精密洗浄

15 ～ 60

1.5 ～ 30

0.5 ～ 15

6 ～ 16

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

10 ～ 17

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

10 ～ 20

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

10 ～ 17

10T

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

6 ～ 16

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

12 ～ 18

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

12 ～ 24

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

12 ～ 18

12T

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

8 ～ 18

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

13 ～ 20

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

13 ～ 26

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

13 ～ 20

13T

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

8 ～ 20

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

16 ～ 27

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

16 ～ 32

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

16 ～ 27

16T

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

10 ～ 24

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

20 ～ 30

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

20 ～ 40

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

20 ～ 30

20T

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

12 ～ 30

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

5 ～ 8

精密洗浄

15 ～ 60

1.5 ～ 15

0.5 ～ 15

5 ～ 10

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

6 ～ 10

精密洗浄

15 ～ 60

1.5 ～ 15

0.5 ～ 15

6 ～ 12

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

6 ～ 10

精密洗浄

2.6

15 ～ 60

1.5 ～ 15

0.5 ～ 15

6 ～ 12

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

8.5 ～ 15

精密洗浄

15 ～ 60

1.5 ～ 30

0.5 ～ 15

8 ～ 16

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

8.5 ～ 15

精密洗浄

15 ～ 60

1.5 ～ 30

0.5 ～ 15

6 ～ 16

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

10 ～ 17

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

10 ～ 20

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

10 ～ 17

10T

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

6 ～ 16

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

12 ～ 18

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

12 ～ 24

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

12 ～ 18

12T

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

8 ～ 18

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

13 ～ 20

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

13 ～ 26

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

13 ～ 20

13T

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

8 ～ 20

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

16 ～ 27

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

16 ～ 32

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

16 ～ 27

16T

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

10 ～ 24

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

20 ～ 30

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

20 ～ 40

SUS440Cまたは13Crステンレス

なし

1個

ステンレス

SUS440Cまたは13Crステンレス

丸

なし

ズブ焼入

20 ～ 30

20T

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

12 ～ 30

SUS440Cまたは13Crステンレス

なし

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

...

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

大頭テーパタイプの各部寸法がフリーでご指定いただけます。また、両端部公差とテーパ寸法も指定可能です。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価丸形状
	SUS304			SUS304 硬質クロムメッキ		SKS3相当硬質クロムメッキ		SUS440Cまたは13Crステンレス
	SL-SKFTA	SH-SKFTA	SHD-SKFTA	SL-HKFTA	SH-HKFTA	SL-GKFTA	SH-GKFTA	SL-CKFTA	SH-CKFTA
5	2,760	3,160	3,400	3,150	3,550	2,820	3,220	3,030	3,430
6	2,800	3,200	3,440	3,190	3,590	2,860	3,260	3,080	3,480
6T	2,800	3,200	3,440	3,190	3,590	2,860	3,260	3,080	3,480
8	2,890	3,290	3,530	3,300	3,700	2,950	3,350	3,160	3,560
8T	2,890	3,290	3,530	3,300	3,700	2,950	3,350	3,160	3,560
10	2,970	3,370	3,610	3,410	3,810	3,020	3,420	3,280	3,680
10T	2,930	3,330	3,570	3,360	3,760	2,980	3,380	3,230	3,630
12	3,060	3,460	3,700	3,500	3,900	3,120	3,520	3,280	3,680
12T	3,020	3,420	3,660	3,450	3,850	3,080	3,480	3,230	3,630
13	3,140	3,540	3,780	3,610	4,010	3,190	3,590	3,460	3,860
13T	3,100	3,500	3,740	3,560	3,960	3,150	3,550	3,410	3,810
16	3,850	4,250	4,490	4,450	4,850	3,860	4,260	4,270	4,670
16T	3,780	4,180	4,420	4,380	4,780	3,800	4,200	4,200	4,600
20	4,580	4,980	5,220	5,340	5,740	4,570	4,970	5,120	5,520
20T	4,510	4,910	5,150	5,240	5,640	4,500	4,900	5,040	5,440

D	￥基準単価ダイヤ形状
	SUS304			SUS304 硬質クロムメッキ		SKS3相当硬質クロムメッキ		SUS440Cまたは13Crステンレス
	SL-SKFTD	SH-SKFTD	SHD-SKFTD	SL-HKFTD	SH-HKFTD	SL-GKFTD	SH-GKFTD	SL-CKFTD	SH-CKFTD
5	3,310	3,710	3,950	3,730	4,130	3,330	3,730	3,630	4,030
6	3,320	3,720	3,960	3,830	4,230	3,370	3,770	3,680	4,080
6T	3,320	3,720	3,960	3,830	4,230	3,370	3,770	3,680	4,080
8	3,430	3,830	4,070	3,950	4,350	3,480	3,880	3,790	4,190
8T	3,430	3,830	4,070	3,950	4,350	3,480	3,880	3,790	4,190
10	3,550	3,950	4,190	4,100	4,500	3,580	3,980	3,910	4,310
10T	3,500	3,900	4,140	4,030	4,430	3,520	3,920	3,840	4,240
12	3,670	4,070	4,310	4,230	4,630	3,730	4,130	3,960	4,360
12T	3,610	4,010	4,250	4,160	4,560	3,670	4,070	3,880	4,280
13	3,770	4,170	4,410	4,370	4,770	3,780	4,180	3,970	4,370
13T	3,710	4,110	4,350	4,300	4,700	3,730	4,130	3,890	4,290
16	4,670	5,070	5,310	5,450	5,850	4,690	5,090	5,240	5,640
16T	4,600	5,000	5,240	5,360	5,760	4,620	5,020	5,150	5,550
20	5,650	6,050	6,290	6,620	7,020	5,600	6,000	6,330	6,730
20T	5,560	5,960	6,200	6,500	6,900	5,510	5,910	6,210	6,610

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦SUS304

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～19	20～34	35～49	50～100	101～300	301～500	501～
値引率	基準単価	5%	10%	18%	40%	55%	お見積り
出荷日	通常				＋5日		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

◦SUS304以外

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1〜19	20〜34	35〜49	50〜100	101～300	301～
値引率	基準単価	5%	10%	18%	23%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●硬質クロムメッキ品以外

日目出荷

[ NG ]ストーク適用不可

●硬質クロムメッキ品

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－テーパ角度指定・公差選択・めねじ－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－テーパ角度指定・公差選択・めねじ－	【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－テーパ角度指定・公差選択・おねじ－	【クリーン洗浄品】位置決めピン　小頭テーパタイプ　テーパ角度・ＤＰ公差　－めねじ－	【クリーン洗浄品】位置決めピン　ツバ付タイプ　－テーパ角度／ＤＰ公差選択・めねじ－	【クリーン洗浄品】位置決めピン　小頭テーパタイプ　テーパ角度・ＤＰ公差　－圧入－	【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－めねじ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目〜	5日目〜	5日目〜	5日目〜	5日目〜	3日目〜
特性・用途	クリーン洗浄	-	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
基本形状	大頭	大頭	小頭	ツバ付	小頭	大頭
導入側先端タイプ	テーパ	テーパ	テーパ	テーパ	テーパ	テーパ
導入側仕様	なし	なし	なし	なし	なし	なし
取付側形状	めねじ	おねじ	めねじ	めねじ	ストレート（圧入）	めねじ

よく一緒に購入される商品

ミスミ
【クリーン洗浄品】位置決めピン　高硬度ス…0
通常価格(税別) : -
通常出荷日 : 6日目
ミスミ
ミニチュアリニアガイドショートブロック4.7
通常価格(税別) : -
通常出荷日 : 5日目
ミスミ
位置決めピン　大頭テーパタイプ－テーパ角…4.3
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
位置決めピン　小頭球面タイプ　ＤＰ公差選…5
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
【エコノミーシリーズ】 RoHS対応位…5
通常価格(税別) : 270円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
位置決めピン　大頭／小頭球面タイプ－全周…5
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
位置決めピン　ストレートテーパタイプ　－…4.1
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
位置決めピン　大頭テーパタイプ　－めねじ…4.5
通常価格(税別) : 700円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
位置決めピン　先端形状選択タイプ　－めね…4.6
通常価格(税別) : -
通常出荷日 : 2日目～

位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

材質

詳細材質

導入側先端形状

表面処理

熱処理

導入側外径 P(mm)

導入側外径公差

取付側外径 D(mm)

取付側公差

洗浄方法

ねじ径M(mm)

A(°)

B(mm)

E(mm)

L(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】位置決めピン 大頭テーパタイプ －テーパ角度指定・公差選択・めねじ－

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－テーパ角度指定・公差選択・めねじ－
