【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－テーパ角度指定・公差選択・おねじ－

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

今見ている商品の標準品

クリーン洗浄不要な場合

ミスミ

位置決めピン　大頭テーパタイプ　－テーパ角度指定・公差選択・おねじ－

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】位置決めピン　大頭テーパタイプ－テーパ角度指定・公差選択・圧入－

通常出荷日：5 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

基本形状
大頭
導入側先端タイプ
テーパ
導入側仕様
なし
取付側形状
おねじ
材質証明書
対象
材質証明書：表面処理
硬質クロムメッキ

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。

未確定：候補が3,708型番あります。

外形図・規格表
型番リスト
詳細情報

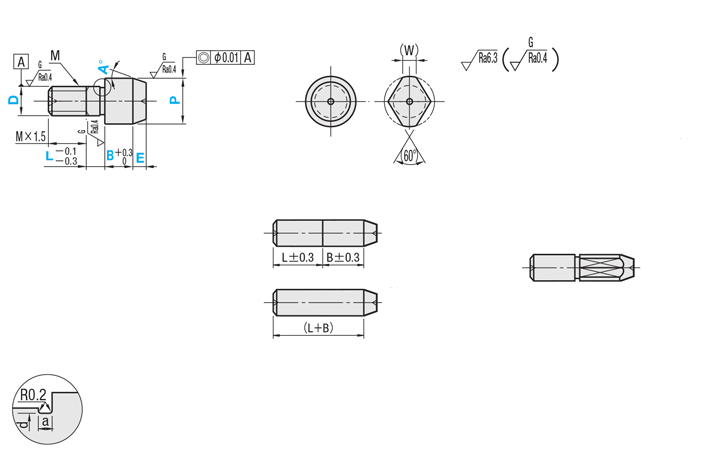

外形図・規格表

●おねじ

(丸) (ダイヤ) [ ! ]D＝Pのとき
(1)丸形状はニゲ溝がつきません。
(ⅰ)D＝Pで公差が異なる場合
(ⅱ)D＝Pで公差が同じ場合
(L＋B)は一般公差になります。（2）ダイヤ形状はニゲ溝がつきます。 D＜3の場合
a＝0.5
d＝D－0.1 D≧3の場合
a＝1.0
d＝D－0.2 [ ! ]逃げ部寸法は参考値になります。

[ ! ]L<pitch×2の場合、不完全ねじ部（pitch×2）はM×1.5に含まれます。並目ねじpitch寸法詳細はこちら
[ ! ]D＝Pを規格化した同径テーパタイプもご用意しております。詳細はこちら
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]P−2EtanA≧0.73（先端径φ0.73以上）
参考：tan15°≒0.267 tan30°≒0.577
tan45°＝1 tan60°≒1.732

Type		[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法
丸	ダイヤ	[ M ]材質	[ S ]表面処理	[ H ]硬度	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SKFNA	SL-SKFND	SUS304	−	−	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SKFNA	SH-SKFND				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-SKFNA	SHD-SKFND				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HKFNA	SL-HKFND	SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HKFNA	SH-HKFND	SUS304	硬質クロムメッキ	メッキ硬度 750HV〜	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-GKFNA	SL-GKFND	SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV〜	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-GKFNA	SH-GKFND	SKS3相当	硬質クロムメッキ	焼入硬度 50〜55HRC メッキ硬度 750HV〜	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

Type

形状

D公差

P公差

SL-SKFN

−

P15.00

−

L12

−

B5.0

−

E7.0

−

A45

SH-SKFN

−

P10.00

−

B3.0

−

E5.0

−

A30

SHD-SKFN

−

P15.00

−

L12

−

B5.0

−

E7.0

−

A45

■公差選択

D 又は P	並級					精級
	M	P	G	H	S	A	B
	m6	p6	g6	h7	−	−	−
3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	−0.002 −0.008	0 −0.010	0 −0.01	＋0.005 0	0 −0.005
3.50 〜 6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	−0.004 −0.012	0 −0.012
6.01 〜 10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	−0.005 −0.014	0 −0.015
10.01 〜 18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	−0.006 −0.017	0 −0.018
18.01 〜 30.00	＋0.021 ＋0.008	＋0.035 ＋0.022	−0.007 −0.020	0 −0.021

■おねじ

型式

P
指定0.01mm単位

L
指定1mm単位

B
指定0.1mm単位

E
指定0.1mm単位

A
選択

M
(並目)

ねじ
pitch

＊締付トルク
N・cm

(W)

Type

形状

D公差
選択

P公差
選択

SL-SKFN
SH-SKFN
SHD-SKFN

SL-HKFN＊
SH-HKFN＊

SL-GKFN＊
SH-GKFN＊

A(丸)

D(ダイヤ)

M
P
G
H
＊A
＊B

S
M
P
G
H
＊A
＊B

3.50〜8.00

0〜6

2.0〜10.0

0.5〜15.0

0.5

1.5

4.50〜8.00

0〜8

2.0〜10.0

0.7

225

1.8

5.50〜8.00

0〜10

2.0〜15.0(10.0)

0.8

461

2.2

6.50〜10.00

0〜10

2.0〜15.0

784

8.50〜15.00

0〜10

2.0〜30.0(15.0)

1.25

1911

3.5

11.00〜17.00

0〜15

3.0〜30.0(25.0)

M10

1.5

3783

13.00〜20.00(18.00)

0〜15

3.0〜30.0(25.0)

M12

1.75

6605

17.00〜27.00

0〜20

5.0〜30.0

M16

16366

22.00〜30.00

0〜20

5.0〜30.0

M20

2.5

32928

[ ! ]P寸（　）・B寸（　）はダイヤ形状に適用　[ NG ]硬質クロムメッキ品は、＊印公差記号（精級A・B）は選択不可。
[ ! ]全ねじ形状をご希望の場合、L寸0かつ追加工NNCをご指定ください。
[ ! ]全ねじ形状の場合、首下の研磨は無しになります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ>>こちら参照）ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

型式

−

(MH…etc.)

SL-SKFNAMS6

−

P10.00

−

B3.0

−

E5.0

−

A30

−

A30

日目出荷

[ NG ]ストーク適用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

タップ加工を追加

[ ! ]D≧6の適用　[ ! ]B≧ℓ₂+4
[ ! ]M+2≦P-2tanA

D	MH (並目)	ℓ₂
6	M3	4
8～13	M4	6
16・20	M6	9

KFNAMS10-P15.00-L0-B20.0-E5.0-A30-MH

300

首下R加工を追加

首下の逃げをR0.5に変更します　
[ ! ]P-D≧2の場合に適用
[ NG ]NNCとの併用不可

KFNAMS10-P15.00-L0-B20.0-E5.0-A30-RC

300

2面幅を追加

SC指定1mm単位指定
[ ! ]P-3≦SC≦P-1,SC≧D
[ ! ]B≦11の場合、先端部に2面幅加工がつきます
[ NG ]ダイヤ形状は適用不可

KFNAMS10-P15.00-L0-B20.0-E5.0-A30-SC13

500

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し垂直
にあきますが、方向は任意となります。

[ ! ]D≧5に適用

D	適用寸法
D	B
5	5.0～
6
8
10
12
16	10.0～
20	10.0～

P	Q
5.50～9.99	2
10.00～16.99	3.5
17.00～	5

KFNAMS10-P15.00-L0-B20.0-E5.0-A30-LAC

300

NNC

ねじ元ニゲ加工を追加

[ ! ]L=0の場合に適用
[ NG ]RC併用不可

KFNAMS10-P15.00-L0-B20.0-E5.0-A30-NNC

100

[ ! ]型式は洗浄前商品の型式で記載しております。

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

...

型番

SH-GKFNAGG3-P[3.5-8/0.01]-L[0-6/1]-B[2-10/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGG4-P[4.5-8/0.01]-L[0-8/1]-B[2-10/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGG5-P[5.5-8/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGG6-P[6.5-10/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGG8-P[8.5-15/0.01]-L[0-10/1]-B[2-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGG10-P[11-17/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGG12-P[13-20/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGG16-P[17-27/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGG20-P[22-30/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGH3-P[3.5-8/0.01]-L[0-6/1]-B[2-10/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGH4-P[4.5-8/0.01]-L[0-8/1]-B[2-10/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGH5-P[5.5-8/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGH6-P[6.5-10/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGH8-P[8.5-15/0.01]-L[0-10/1]-B[2-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGH10-P[11-17/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGH12-P[13-20/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGH16-P[17-27/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGH20-P[22-30/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGM3-P[3.5-8/0.01]-L[0-6/1]-B[2-10/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGM4-P[4.5-8/0.01]-L[0-8/1]-B[2-10/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGM5-P[5.5-8/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGM6-P[6.5-10/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGM8-P[8.5-15/0.01]-L[0-10/1]-B[2-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGM10-P[11-17/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGM12-P[13-20/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGM16-P[17-27/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGM20-P[22-30/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGP3-P[3.5-8/0.01]-L[0-6/1]-B[2-10/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGP4-P[4.5-8/0.01]-L[0-8/1]-B[2-10/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGP5-P[5.5-8/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGP6-P[6.5-10/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGP8-P[8.5-15/0.01]-L[0-10/1]-B[2-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGP10-P[11-17/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGP12-P[13-20/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGP16-P[17-27/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGP20-P[22-30/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGS3-P[3.5-8/0.01]-L[0-6/1]-B[2-10/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGS4-P[4.5-8/0.01]-L[0-8/1]-B[2-10/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGS5-P[5.5-8/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGS6-P[6.5-10/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGS8-P[8.5-15/0.01]-L[0-10/1]-B[2-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGS10-P[11-17/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGS12-P[13-20/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGS16-P[17-27/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAGS20-P[22-30/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAHG3-P[3.5-8/0.01]-L[0-6/1]-B[2-10/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAHG4-P[4.5-8/0.01]-L[0-8/1]-B[2-10/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAHG5-P[5.5-8/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAHG6-P[6.5-10/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAHG8-P[8.5-15/0.01]-L[0-10/1]-B[2-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAHG10-P[11-17/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAHG12-P[13-20/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAHG16-P[17-27/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAHG20-P[22-30/0.01]-L[0-20/1]-B[5-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAHH3-P[3.5-8/0.01]-L[0-6/1]-B[2-10/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAHH4-P[4.5-8/0.01]-L[0-8/1]-B[2-10/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAHH5-P[5.5-8/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAHH6-P[6.5-10/0.01]-L[0-10/1]-B[2-15/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAHH8-P[8.5-15/0.01]-L[0-10/1]-B[2-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

SH-GKFNAHH10-P[11-17/0.01]-L[0-15/1]-B[3-30/0.1]-E[0.5-15/0.1]-A[15,30,45,60]

環境対応

特性・用途

材質

詳細材質

導入側先端形状

表面処理

熱処理

導入側外径 P

(mm)

導入側外径公差

取付側外径 D

(mm)

取付側公差

洗浄方法

(°)

(mm)

材質証明書：材質

RoHS?

最小発注数量

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

3.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 10

0.5 ～ 15

0 ～ 6

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

4.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 10

0.5 ～ 15

0 ～ 8

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

5.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 15

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

6.5 ～ 10

精密洗浄

15 ～ 60

2 ～ 15

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

8.5 ～ 15

精密洗浄

15 ～ 60

2 ～ 30

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

11 ～ 17

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

0 ～ 15

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

13 ～ 20

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

0 ～ 15

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

17 ～ 27

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

0 ～ 20

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

22 ～ 30

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

0 ～ 20

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

3.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 10

0.5 ～ 15

0 ～ 6

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

4.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 10

0.5 ～ 15

0 ～ 8

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

5.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 15

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

6.5 ～ 10

精密洗浄

15 ～ 60

2 ～ 15

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

8.5 ～ 15

精密洗浄

15 ～ 60

2 ～ 30

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

11 ～ 17

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

0 ～ 15

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

13 ～ 20

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

0 ～ 15

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

17 ～ 27

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

0 ～ 20

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

22 ～ 30

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

0 ～ 20

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

3.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 10

0.5 ～ 15

0 ～ 6

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

4.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 10

0.5 ～ 15

0 ～ 8

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

5.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 15

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

6.5 ～ 10

精密洗浄

15 ～ 60

2 ～ 15

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

8.5 ～ 15

精密洗浄

15 ～ 60

2 ～ 30

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

11 ～ 17

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

0 ～ 15

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

13 ～ 20

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

0 ～ 15

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

17 ～ 27

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

0 ～ 20

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

22 ～ 30

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

0 ～ 20

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

3.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 10

0.5 ～ 15

0 ～ 6

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

4.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 10

0.5 ～ 15

0 ～ 8

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

5.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 15

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

6.5 ～ 10

精密洗浄

15 ～ 60

2 ～ 15

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

8.5 ～ 15

精密洗浄

15 ～ 60

2 ～ 30

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

11 ～ 17

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

0 ～ 15

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

13 ～ 20

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

0 ～ 15

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

17 ～ 27

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

0 ～ 20

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

22 ～ 30

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

0 ～ 20

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

3.5 ～ 8

0/-0.01

精密洗浄

15 ～ 60

2 ～ 10

0.5 ～ 15

0 ～ 6

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

4.5 ～ 8

0/-0.01

精密洗浄

15 ～ 60

2 ～ 10

0.5 ～ 15

0 ～ 8

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

5.5 ～ 8

0/-0.01

精密洗浄

15 ～ 60

2 ～ 15

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

6.5 ～ 10

0/-0.01

精密洗浄

15 ～ 60

2 ～ 15

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

8.5 ～ 15

0/-0.01

精密洗浄

15 ～ 60

2 ～ 30

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

11 ～ 17

0/-0.01

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

0 ～ 15

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

13 ～ 20

0/-0.01

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

0 ～ 15

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

17 ～ 27

0/-0.01

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

0 ～ 20

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

22 ～ 30

0/-0.01

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

0 ～ 20

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

3.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 10

0.5 ～ 15

0 ～ 6

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

4.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 10

0.5 ～ 15

0 ～ 8

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

5.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 15

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

6.5 ～ 10

精密洗浄

15 ～ 60

2 ～ 15

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

8.5 ～ 15

精密洗浄

15 ～ 60

2 ～ 30

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

11 ～ 17

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

0 ～ 15

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

13 ～ 20

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

0 ～ 15

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

17 ～ 27

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

0 ～ 20

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

22 ～ 30

精密洗浄

15 ～ 60

5 ～ 30

0.5 ～ 15

0 ～ 20

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

3.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 10

0.5 ～ 15

0 ～ 6

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

4.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 10

0.5 ～ 15

0 ～ 8

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

5.5 ～ 8

精密洗浄

15 ～ 60

2 ～ 15

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

6.5 ～ 10

精密洗浄

15 ～ 60

2 ～ 15

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

8.5 ～ 15

精密洗浄

15 ～ 60

2 ～ 30

0.5 ～ 15

0 ～ 10

SKS3相当

1個

RoHS対応（10物質）

クリーン洗浄

スチール

SKS3(相当含む)

丸

[硬質クロムメッキ] 硬質クロムメッキ

ズブ焼入

11 ～ 17

精密洗浄

15 ～ 60

3 ～ 30

0.5 ～ 15

0 ～ 15

SKS3相当

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

...

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

大頭テーパタイプの各部寸法がフリーでご指定いただけます。また、両端部公差とテーパ寸法も指定可能です。

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価丸形状　並級
	SUS304			SUS304 硬質クロムメッキ		SKS3相当硬質クロムメッキ
	SL-SKFNA	SH-SKFNA	SHD-SKFNA	SH-HKFNA	SH-HKFNA	SL-GKFNA	SH-GKFNA
3	2,620	3,020	3,260	2,820	3,220	2,400	2,800
4	2,790	3,190	3,430	2,970	3,370	2,570	2,970
5	2,950	3,350	3,590	3,150	3,550	2,720	3,120
6	3,060	3,460	3,700	3,290	3,690	2,810	3,210
8	3,180	3,580	3,820	3,400	3,800	2,930	3,330
10	3,300	3,700	3,940	3,540	3,940	3,010	3,410
12	3,400	3,800	4,040	3,660	4,060	3,120	3,520
16	4,450	4,850	5,090	4,790	5,190	4,020	4,420
20	5,420	5,820	6,060	5,850	6,250	4,890	5,290

D	￥基準単価ダイヤ形状　並級
	SUS304			SUS304 硬質クロムメッキ		SKS3相当硬質クロムメッキ
	SL-SKFND	SH-SKFND	SHD-SKFND	SL-HKFND	SH-HKFND	SL-GKFND	SH-GKFND
3	3,150	3,550	3,790	3,360	3,760	2,930	3,330
4	3,370	3,770	4,010	3,600	4,000	3,120	3,520
5	3,590	3,990	4,230	3,860	4,260	3,280	3,680
6	3,780	4,180	4,420	4,030	4,430	3,420	3,820
8	3,890	4,290	4,530	4,180	4,580	3,580	3,980
10	4,070	4,470	4,710	4,370	4,770	3,670	4,070
12	4,220	4,620	4,860	4,530	4,930	3,830	4,230
16	5,550	5,950	6,190	5,980	6,380	5,000	5,400
20	6,830	7,230	7,470	7,380	7,780	6,110	6,510

D	￥基準単価丸形状　精級			￥基準単価ダイヤ形状　精級
	SUS304			SUS304
	SL-SKFNA	SH-SKFNA	SHD-SKFNA	SL-SKFND	SH-SKFND	SHD-SKFND
3	2,880	3,320	3,580	3,460	3,900	4,160
4	3,060	3,500	3,770	3,700	4,140	4,410
5	3,240	3,680	3,940	3,940	4,380	4,650
6	3,360	3,800	4,070	4,150	4,590	4,860
8	3,490	3,930	4,200	4,270	4,710	4,980
10	3,630	4,070	4,330	4,470	4,910	5,180
12	3,740	4,180	4,440	4,640	5,080	5,340
16	4,890	5,330	5,590	6,100	6,540	6,800
20	5,960	6,400	6,660	7,510	7,950	8,210

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦SUS304

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～19	20～34	35～49	50～100	101～300	301～500	501～
値引率	基準単価	5%	10%	18%	40%	55%	お見積り
出荷日	通常				＋5日		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

◦SUS304以外

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1〜19	20〜34	35〜49	50〜100	101～300	301～
値引率	基準単価	5%	10%	18%	23%	お見積り
出荷日	通常				＋7日	お見積り

納期

■硬質クロムメッキ品以外

日目出荷

[ NG ]ストーク適用不可

■硬質クロムメッキ品

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－テーパ角度指定・公差選択・おねじ－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－テーパ角度指定・公差選択・おねじ－	【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－テーパ角度指定・公差選択・めねじ－	【クリーン洗浄品】位置決めピン　ツバ付タイプ　－テーパ角度／ＤＰ公差選択・おねじ－	【クリーン洗浄品】位置決めピン　小頭テーパタイプ　テーパ角度・ＤＰ公差　－めねじ－	【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－おねじ－	【クリーン洗浄品】位置決めピン　小頭テーパタイプ　テーパ角度・ＤＰ公差　－圧入－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目〜	5日目〜	5日目〜	5日目〜	3日目〜	5日目〜
基本形状	大頭	大頭	ツバ付	小頭	大頭	小頭
導入側先端タイプ	テーパ	テーパ	テーパ	テーパ	テーパ	テーパ
導入側仕様	なし	なし	なし	なし	なし	なし
取付側形状	おねじ	めねじ	おねじ	めねじ	おねじ	ストレート（圧入）
材質証明書	対象	対象	対象	対象	対象	対象
