【クリーン洗浄品】位置決めピン　高硬度ステンレス　ストレート　－めねじ－

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
材質
ステンレス
詳細材質
高硬度ステンレス(35HRC～)
基本形状
ストレート
導入側先端形状
丸
導入側仕様
なし
取付側形状
めねじ
表面処理
なし
熱処理
なし
寸法指定タイプ
P寸・L寸・B寸指定
材質証明書
対象
材質証明書：材質
高硬度ステンレス

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が480型番あります。

外形図・規格表
型番リスト
詳細情報

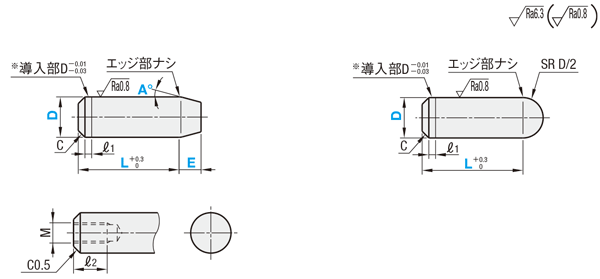

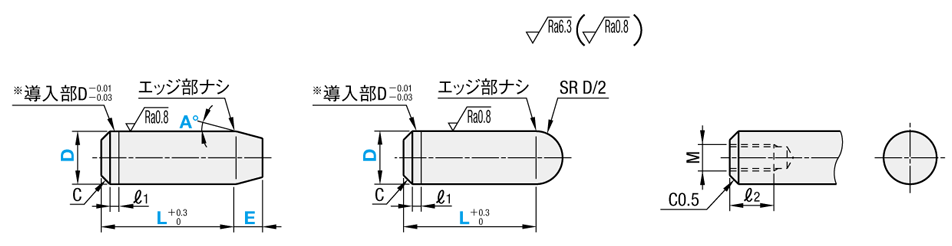

外形図・規格表

●テーパ

●球面

めねじ

[ ! ]Dー2EtanA≧0.73（先端径φ0.73以上）
参考 tan15°≒0.267 tan30°≒0.577
tan45°≒1 tan60°≒1.732

[ ! ]めねじの図面で特に記載の無い部分は、
圧入と同じです。

※D公差g6・h7は導入部がつきません。（ℓ₁）

[ M ]材質	[ H ]硬度	先端形状	Type	洗浄方法
			圧入	洗浄方法	洗浄環境	梱包形態	梱包環境
高硬度ステンレス	35HRC〜	テーパ	SL-ALPSTTA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-ALPSTTA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-ALPSTTA	電解研磨＋精密洗浄
		球面	SL-ALPSQTA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-ALPSQTA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-ALPSQTA	電解研磨＋精密洗浄

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式				L	−	E	−	A
			−
Type	D公差	D
SL-ALPSTTA	M	6	−	L14.0	−	E2.5	−	A30
SH-ALPSQTA	M	6	−	L14.0			−	A30
SHD-ALPSTTA	G	8	−	L20.0	−	E3.0	−	A30

■公差選択

D	m6	p6	g6	h7
1.00 ～3.00	＋0.008	＋0.012	－0.002	0
1.00 ～3.00	＋0.002	＋0.006	－0.008	－0.010
3.01 ～6.00	＋0.012	＋0.020	－0.004	0
3.01 ～6.00	＋0.004	＋0.012	－0.012	－0.012
6.01 ～10.00	＋0.015	＋0.024	－0.005	0
6.01 ～10.00	＋0.006	＋0.015	－0.014	－0.015
10.01 ～18.00	＋0.018	＋0.029	－0.006	0
10.01 ～18.00	＋0.007	＋0.018	－0.017	－0.018
18.01 ～25.50	＋0.021	＋0.035	－0.007	0
18.01 ～25.50	＋0.008	＋0.022	－0.020	－0.021

■めねじ

型式			L 指定0.1mm単位	テーパのみ		M (並目)	＊締付トルク N・cm	ℓ₂
Type	D公差	D		E 指定0.1mm単位	A 選択

SL-ALPSTTA(テーパ) SH-ALPSTTA(テーパ) SHD-ALPSTTA(テーパ) SL-ALPSQTA(球面) SH-ALPSQTA(球面) SHD-ALPSQTA(球面)	M(m6) P(p6) G(g6) H(h7)	6	10.0～40.0	0.5～10.0	15 30 45 60	M3	147	5
		7
		8	15.0～40.0			M4	333	6
		9
		10				M5	676	8
		11
		12
		13
		14
		15
		16	17.0～40.0			M6	1156	9
		17
		18
		19
		20
		21
		22
		23
		24
		25

＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。
ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程
