【クリーン洗浄品】位置決めピン高耐食ステンレスストレート圧入

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：6日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

【新材質】2026年2月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

【クリーン洗浄品】位置決めピン高耐食ステンレス小頭テーパめねじ

通常出荷日：6 日目

よく一緒に見られています

ミスミ

【クリーン洗浄品】小径位置決めピン　ストレートタイプ

通常出荷日：3 日目～

未確定：候補が1,392型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

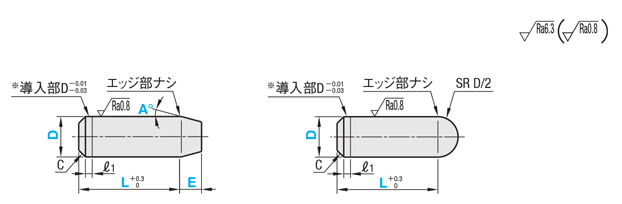

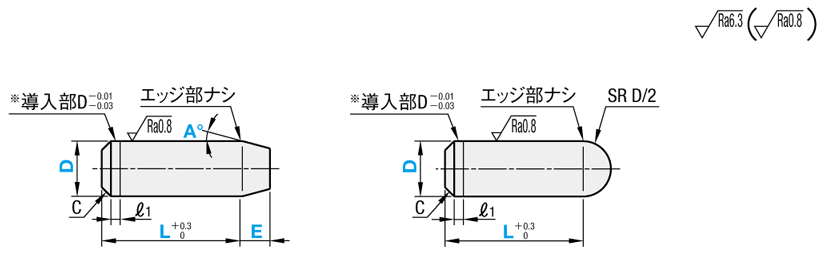

外形図・規格表

●テーパ ●球面

[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。

[ M ]材質	[ H ]硬度	先端形状	Type	洗浄方法
			圧入	洗浄方法	洗浄環境	梱包形態	梱包環境
高硬度ステンレス*	35HRC〜	テーパ	SL-ALPSTA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-ALPSTA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-ALPSTA	電解研磨＋精密洗浄
		球面	SL-ALPSQA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-ALPSQA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-ALPSQA	電解研磨＋精密洗浄
高強度ステンレス	55HRC〜	テーパ	SL-ZLPSTA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-ZLPSTA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-ZLPSTA	電解研磨＋精密洗浄
		球面	SL-ZLPSQA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-ZLPSQA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-ZLPSQA	電解研磨＋精密洗浄
SUS316L	－	テーパ	SL-XLPSTA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-XLPSTA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-XLPSTA	電解研磨＋精密洗浄
		球面	SL-XLPSQA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-XLPSQA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-XLPSQA	電解研磨＋精密洗浄

[ ! ]Dー2EtanA≧0.73（先端径φ0.73以上）
参考 tan15°≒0.267 tan30°≒0.577
tan45°≒1 tan60°≒1.732
*径がφ10を超える場合、中心硬度が30HRC〜となる場合があります。
※D公差g6・h7は導入部がつきません。（ℓ₁）
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

■塩水噴霧試験結果(オーステナイト系)

	高硬度ステンレス (35HRC～)	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる

■塩水噴霧試験結果(マルテンサイト系)

	高強度ステンレス (55HRC～)	SUS440C相当	SKS3相当(参考)
試験前
24hr
48hr
168hr	－	－	－

■せん断試験結果

材質	せん断荷重	硬度
高強度ステンレス	33kN	55HRC～
高硬度ステンレス	26kN	35HRC～
SUS304	20kN	10～20HRC
SKS3相当	33kN	60～63HRC
SUS440C	31kN	50～55HRC

※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定

・イメージ図

規格表

型式				L	−	E	−	A
			−
Type	D公差	D
SL-ALPSTA	M	6	−	L14.0	−	E2.5	−	A30
SH-ALPSTA	P	8	−	L15.0	−	E3.0	−	A30
SHD-ALPSQA	M	6	−	L14.0			−	A30

■公差選択

D	m6	p6	g6	h7
1.00 ～3.00	＋0.008	＋0.012	－0.002	0
1.00 ～3.00	＋0.002	＋0.006	－0.008	－0.010
3.01 ～6.00	＋0.012	＋0.020	－0.004	0
3.01 ～6.00	＋0.004	＋0.012	－0.012	－0.012
6.01 ～10.00	＋0.015	＋0.024	－0.005	0
6.01 ～10.00	＋0.006	＋0.015	－0.014	－0.015
10.01 ～18.00	＋0.018	＋0.029	－0.006	0
10.01 ～18.00	＋0.007	＋0.018	－0.017	－0.018
18.01 ～25.50	＋0.021	＋0.035	－0.007	0
18.01 ～25.50	＋0.008	＋0.022	－0.020	－0.021

■圧入＜テーパ＞

型式			L 指定0.1mm単位	E 指定0.1mm単位	A 選択	C	ℓ₁
Type	D公差	D
高硬度ステンレス（35HRC～） SL-ALPSTA SH-ALPSTA SHD-ALPSTA 高強度ステンレス（55HRC～） SL-ZLPSTA SH-ZLPSTA SHD-ZLPSTA SUS316L SL-XLSPTA SH-XLSPTA SHD-XLSPTA	M(m6) P(p6) G(g6) H(h7)	3	3.0～40.0	0.5～10.0	15 30 45 60	0.5	1.0
		4				1.0
		5
		6
		7
		8
		9
		10
		11	5.0～60.0
		12				2.0	2.0
		13
		14
		15
		16
		17
		18
		19
		20
		21
		22
		23
		24
		25

[ ! ]D≦L≦D×10
[ ! ]高強度ステンレス（55HRC～）はD寸19mm以下に適用となります。
[ ! ]SUS316LはD寸20mm以下に適用となります。

■圧入＜球面＞

型式			L 指定0.1mm単位	C	ℓ₁
Type	D公差	D
高硬度ステンレス（35HRC～） SL-ALPSQA SH-ALPSQA SHD-ALPSQA 高強度ステンレス（55HRC～） SL-ZLPSQA SH-ZLPSQA SHD-ZLPSQA SUS316L SL-XLSPQA SH-XLSPQA SHD-XLSPQA	M(m6) P(p6) G(g6) H(h7)	3	3.0～40.0	0.5	1.0
		4		1.0
		5
		6
		7
		8
		9
		10
		11	5.0～60.0
		12		2.0	2.0
		13
		14
		15
		16
		17
		18
		19
		20
		21
		22
		23
		24
		25

[ ! ]D≦L≦D×10
[ ! ]高強度ステンレス（55HRC～）はD寸19mm以下に適用となります。
[ ! ]SUS316LはD寸20mm以下に適用となります。

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

乾燥

エアブロー(オイルフリー)
使用

防錆梱包

防錆袋使用

・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄

電解研磨

材質に応じた電解研磨槽
で電解研磨

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合
防錆梱包（1重梱包）	1重目梱包2重目梱包	1重目梱包2重目梱包乾燥剤
一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程
