【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－めねじ－

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
材質
ステンレス
詳細材質
高硬度ステンレス(35HRC～)
基本形状
大頭
導入側先端形状
丸
導入側先端タイプ
フラット
導入側仕様
なし
取付側形状
めねじ
表面処理
なし
熱処理
なし
導入側外径公差
0/-0.01
寸法指定タイプ
P寸・L寸・B寸指定
材質証明書
対象
材質証明書：材質
高硬度ステンレス

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が42型番あります。

外形図・規格表
型番リスト
詳細情報

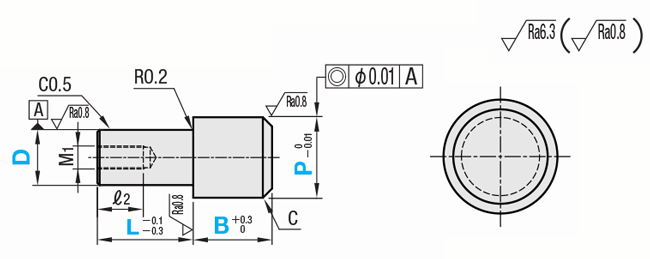

外形図・規格表

●めねじ

B＞20mmの場合、P寸公差0−0.02となります。
※D公差g6・h7は導入部がつきません。（ℓ₁）

[ M ]材質	[ H ]硬度	めねじ		洗浄方法
		D公差
		g6	h7	洗浄方法	洗浄環境	梱包形態	梱包環境
高硬度ステンレス	35HRC〜	SL-AFPDTC	SL-AFPDHTC	脱脂洗浄	一般環境	防錆梱包	一般環境
		SH-AFPDTC	SH-AFPDHTC	精密洗浄	クラス1000	脱気2重梱包	クラス１0
		SHD-AFPDTC	SHD-AFPDHTC	電解研磨＋精密洗浄

[ ! ]径がØ10を超える場合、中心硬度が30HRC～となる場合があります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

■公差

D又はP	g6	h7
1.00～3.00	－0.002 －0.008	0 －0.010
3.01～6.00	－0.004 －0.012	0 －0.012
6.01～10.00	－0.005 －0.014	0 －0.015
10.01～18.00	－0.006 －0.017	0 －0.018
18.01～25.50	－0.007 －0.020	0 －0.021

規格表

型式	D	−	P	−	L	−	B
SL-AFPDTC	8	−	P9.25	−	L15	−	B8.6
SH-AFPDHTC	10	−	P12.00	−	L15	−	B10.0
SHD-AFPDTC	12	−	P13.055	−	L17	−	B9.0

型式		P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	M₁ (並目)	＊締付トルク N・cm	ℓ₂	C
Type	D
SL-AFPDTC(g6) SH-AFPDTC(g6) SHD-AFPDTC(g6) SL-AFPDHTC(h7) SH-AFPDHTC(h7) SHD-AFPDHTC(h7)	6	6.50～16.00	6～16	2.0～30.0	M3	147	5	1
	8	8.50～16.00	8～16		M4	333	6
	10	10.50～16.00	10～20		M5	676	8
	12	12.50～17.50	12～25
	13	14.00～20.00	12～25	2.0～30.0	M6	1156	9
	16	17.00～25.00	17～24	5.0～30.0
	20	22.00～25.50	17～30

[ ! ]首下部の強度に注意>>こちら[ ! ]下穴深さ（>>こちら）をご確認ください。穴が貫通する場合があります。
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

型式	−	P	−	L	−	B	−	(CN・RAC・LAC…etc)
SL-AFPDTC8	−	P9.98	−	L9	−	B5.0	−	CN

日目出荷

[ NG ]ストーク適用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

C面取りサイズを変更

P寸部C面取りをC0.5以下に変更します。
[ NG ]D寸部には適用しません。

SL-AFPDTC8-P9.98-L9-B5.0-CN

無料

RAC

六角穴を追加

[ ! ]S+3≦P-2　[ ! ]D≧6に適用
[ ! ]LAC併用不可

D	適用寸法	六角穴寸法
D	B	S	e
6～7	11.0～	3	2
8～9	12.0～	4	2.5
10～11	13.0～	5	3
12～15	13.0～	6	4
16～19	20.0～	6	4
20	20.0～	6	4

SL-AFPDTC8-P9.98-L9-B5.0-RAC

600

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用
[ ! ]RACとの併用不可

適用寸法		レンチ穴寸法
P	B	Q
～9.99	5.0～9.9	2
～9.99	10.0～30.0	2.5
10.00～	5.0～7.9	2
	8.0～11.9	2.5
	12.0～30.0	3.5

SL-AFPDTC8-P9.98-L9-B5.0-LAC

300

PM/PP
PG/PH

P寸の公差を変更

[ NG ]B＞20適用不可
[ ! ]数量スライド適用します

指定	公差
PM	m6
PP	p6
PG	g6
PH	h7

SL-AFPDTC8-P9.98-L9-B5.0-PG

100

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
（TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-AFPDHTC6-P[6.5-16/0.01]-L[6-16/1]-B[2-30/0.1]

SH-AFPDHTC8-P[8.5-16/0.01]-L[8-16/1]-B[2-30/0.1]

SH-AFPDHTC10-P[10.5-16/0.01]-L[10-20/1]-B[2-30/0.1]

SH-AFPDHTC12-P[12.5-17.5/0.01]-L[12-25/1]-B[2-30/0.1]

SH-AFPDHTC13-P[14-20/0.01]-L[12-25/1]-B[2-30/0.1]

SH-AFPDHTC16-P[17-25/0.01]-L[17-24/1]-B[5-30/0.1]

SH-AFPDHTC20-P[22-25.5/0.01]-L[17-30/1]-B[5-30/0.1]

SH-AFPDTC6-P[6.5-16/0.01]-L[6-16/1]-B[2-30/0.1]

SH-AFPDTC8-P[8.5-16/0.01]-L[8-16/1]-B[2-30/0.1]

SH-AFPDTC10-P[10.5-16/0.01]-L[10-20/1]-B[2-30/0.1]

SH-AFPDTC12-P[12.5-17.5/0.01]-L[12-25/1]-B[2-30/0.1]

SH-AFPDTC13-P[14-20/0.01]-L[12-25/1]-B[2-30/0.1]

SH-AFPDTC16-P[17-25/0.01]-L[17-24/1]-B[5-30/0.1]

SH-AFPDTC20-P[22-25.5/0.01]-L[17-30/1]-B[5-30/0.1]

SHD-AFPDHTC6-P[6.5-16/0.01]-L[6-16/1]-B[2-30/0.1]

SHD-AFPDHTC8-P[8.5-16/0.01]-L[8-16/1]-B[2-30/0.1]

SHD-AFPDHTC10-P[10.5-16/0.01]-L[10-20/1]-B[2-30/0.1]

SHD-AFPDHTC12-P[12.5-17.5/0.01]-L[12-25/1]-B[2-30/0.1]

SHD-AFPDHTC13-P[14-20/0.01]-L[12-25/1]-B[2-30/0.1]

SHD-AFPDHTC16-P[17-25/0.01]-L[17-24/1]-B[5-30/0.1]

SHD-AFPDHTC20-P[22-25.5/0.01]-L[17-30/1]-B[5-30/0.1]

SHD-AFPDTC6-P[6.5-16/0.01]-L[6-16/1]-B[2-30/0.1]

SHD-AFPDTC8-P[8.5-16/0.01]-L[8-16/1]-B[2-30/0.1]

SHD-AFPDTC10-P[10.5-16/0.01]-L[10-20/1]-B[2-30/0.1]

SHD-AFPDTC12-P[12.5-17.5/0.01]-L[12-25/1]-B[2-30/0.1]

SHD-AFPDTC13-P[14-20/0.01]-L[12-25/1]-B[2-30/0.1]

SHD-AFPDTC16-P[17-25/0.01]-L[17-24/1]-B[5-30/0.1]

SHD-AFPDTC20-P[22-25.5/0.01]-L[17-30/1]-B[5-30/0.1]

SL-AFPDHTC6-P[6.5-16/0.01]-L[6-16/1]-B[2-30/0.1]

SL-AFPDHTC8-P[8.5-16/0.01]-L[8-16/1]-B[2-30/0.1]

SL-AFPDHTC10-P[10.5-16/0.01]-L[10-20/1]-B[2-30/0.1]

SL-AFPDHTC12-P[12.5-17.5/0.01]-L[12-25/1]-B[2-30/0.1]

SL-AFPDHTC13-P[14-20/0.01]-L[12-25/1]-B[2-30/0.1]

SL-AFPDHTC16-P[17-25/0.01]-L[17-24/1]-B[5-30/0.1]

SL-AFPDHTC20-P[22-25.5/0.01]-L[17-30/1]-B[5-30/0.1]

SL-AFPDTC6-P[6.5-16/0.01]-L[6-16/1]-B[2-30/0.1]

SL-AFPDTC8-P[8.5-16/0.01]-L[8-16/1]-B[2-30/0.1]

SL-AFPDTC10-P[10.5-16/0.01]-L[10-20/1]-B[2-30/0.1]

SL-AFPDTC12-P[12.5-17.5/0.01]-L[12-25/1]-B[2-30/0.1]

SL-AFPDTC13-P[14-20/0.01]-L[12-25/1]-B[2-30/0.1]

SL-AFPDTC16-P[17-25/0.01]-L[17-24/1]-B[5-30/0.1]

SL-AFPDTC20-P[22-25.5/0.01]-L[17-30/1]-B[5-30/0.1]

導入側外径 P

(mm)

取付側外径 D

(mm)

取付側公差

洗浄方法

ねじ径M

(mm)

RoHS?

最小発注数量

6.5 ～ 16	6	h7	精密洗浄	3	2 ～ 30	6 ～ 16	10	1個
8.5 ～ 16	8	h7	精密洗浄	4	2 ～ 30	8 ～ 16	10	1個
10.5 ～ 16	10	h7	精密洗浄	5	2 ～ 30	10 ～ 20	10	1個
12.5 ～ 17.5	12	h7	精密洗浄	5	2 ～ 30	12 ～ 25	10	1個
14 ～ 20	13	h7	精密洗浄	6	2 ～ 30	12 ～ 25	10	1個
17 ～ 25	16	h7	精密洗浄	6	5 ～ 30	17 ～ 24	10	1個
22 ～ 25.5	20	h7	精密洗浄	6	5 ～ 30	17 ～ 30	10	1個
6.5 ～ 16	6	g6	精密洗浄	3	2 ～ 30	6 ～ 16	10	1個
8.5 ～ 16	8	g6	精密洗浄	4	2 ～ 30	8 ～ 16	10	1個
10.5 ～ 16	10	g6	精密洗浄	5	2 ～ 30	10 ～ 20	10	1個
12.5 ～ 17.5	12	g6	精密洗浄	5	2 ～ 30	12 ～ 25	10	1個
14 ～ 20	13	g6	精密洗浄	6	2 ～ 30	12 ～ 25	10	1個
17 ～ 25	16	g6	精密洗浄	6	5 ～ 30	17 ～ 24	10	1個
22 ～ 25.5	20	g6	精密洗浄	6	5 ～ 30	17 ～ 30	10	1個
6.5 ～ 16	6	h7	電解研磨＋精密洗浄	3	2 ～ 30	6 ～ 16	10	1個
8.5 ～ 16	8	h7	電解研磨＋精密洗浄	4	2 ～ 30	8 ～ 16	10	1個
10.5 ～ 16	10	h7	電解研磨＋精密洗浄	5	2 ～ 30	10 ～ 20	10	1個
12.5 ～ 17.5	12	h7	電解研磨＋精密洗浄	5	2 ～ 30	12 ～ 25	10	1個
14 ～ 20	13	h7	電解研磨＋精密洗浄	6	2 ～ 30	12 ～ 25	10	1個
17 ～ 25	16	h7	電解研磨＋精密洗浄	6	5 ～ 30	17 ～ 24	10	1個
22 ～ 25.5	20	h7	電解研磨＋精密洗浄	6	5 ～ 30	17 ～ 30	10	1個
6.5 ～ 16	6	g6	電解研磨＋精密洗浄	3	2 ～ 30	6 ～ 16	10	1個
8.5 ～ 16	8	g6	電解研磨＋精密洗浄	4	2 ～ 30	8 ～ 16	10	1個
10.5 ～ 16	10	g6	電解研磨＋精密洗浄	5	2 ～ 30	10 ～ 20	10	1個
12.5 ～ 17.5	12	g6	電解研磨＋精密洗浄	5	2 ～ 30	12 ～ 25	10	1個
14 ～ 20	13	g6	電解研磨＋精密洗浄	6	2 ～ 30	12 ～ 25	10	1個
17 ～ 25	16	g6	電解研磨＋精密洗浄	6	5 ～ 30	17 ～ 24	10	1個
22 ～ 25.5	20	g6	電解研磨＋精密洗浄	6	5 ～ 30	17 ～ 30	10	1個
6.5 ～ 16	6	h7	脱脂洗浄	3	2 ～ 30	6 ～ 16	10	1個
8.5 ～ 16	8	h7	脱脂洗浄	4	2 ～ 30	8 ～ 16	10	1個
10.5 ～ 16	10	h7	脱脂洗浄	5	2 ～ 30	10 ～ 20	10	1個
12.5 ～ 17.5	12	h7	脱脂洗浄	5	2 ～ 30	12 ～ 25	10	1個
14 ～ 20	13	h7	脱脂洗浄	6	2 ～ 30	12 ～ 25	10	1個
17 ～ 25	16	h7	脱脂洗浄	6	5 ～ 30	17 ～ 24	10	1個
22 ～ 25.5	20	h7	脱脂洗浄	6	5 ～ 30	17 ～ 30	10	1個
6.5 ～ 16	6	g6	脱脂洗浄	3	2 ～ 30	6 ～ 16	10	1個
8.5 ～ 16	8	g6	脱脂洗浄	4	2 ～ 30	8 ～ 16	10	1個
10.5 ～ 16	10	g6	脱脂洗浄	5	2 ～ 30	10 ～ 20	10	1個
12.5 ～ 17.5	12	g6	脱脂洗浄	5	2 ～ 30	12 ～ 25	10	1個
14 ～ 20	13	g6	脱脂洗浄	6	2 ～ 30	12 ～ 25	10	1個
17 ～ 25	16	g6	脱脂洗浄	6	5 ～ 30	17 ～ 24	10	1個
22 ～ 25.5	20	g6	脱脂洗浄	6	5 ～ 30	17 ～ 30	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

高硬度ステンレス大頭フラットの選べる寸法・追加工が大幅に増えました。1,000個まで実7日でご提供します。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

技術情報

納期・価格

価格表

■めねじ

型式		￥基準単価
Type	D	SL-AFPDTC	SH-AFPDTC	SHD-AFPDTC
Type	D	SL-AFPDHTC	SH-AFPDHTC	SHD-AFPDHTC
SL-AFPDTC(g6) SH-AFPDTC(g6) SHD-AFPDTC(g6) SL-AFPDHTC(h7) SH-AFPDHTC(h7) SHD-AFPDHTC(h7)	6	1,830	2,230	2,470
	8	1,880	2,280	2,520
	10	1,940	2,340	2,580
	12	2,000	2,400	2,640
	13	2,070	2,470	2,710
	16	2,340	2,740	2,980
	20	2,670	3,070	3,310

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～4	5～19	20～49	50～100	101～500	501～1000	1001以上
値引率	基準単価	5%	15%	20%	30%	50%	お見積り
出荷日	通常				＋2日	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
