【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－おねじ－

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

今見ている商品の標準品

クリーン洗浄不要な場合

ミスミ

位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭球面おねじ

4.6

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－おねじ－

通常出荷日：3 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

特性・用途
クリーン洗浄
材質
ステンレス
詳細材質
高硬度ステンレス(35HRC～)
基本形状
大頭
導入側先端タイプ
球面
導入側仕様
なし
取付側形状
おねじ
表面処理
なし
熱処理
なし
導入側外径公差
0/-0.01
材質証明書
対象
材質証明書：材質
高硬度ステンレス

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
おねじタイプ：ねじ部に逃げ溝をご希望の場合、追加工「NNC」をご指定下さい。

未確定：候補が216型番あります。

外形図・規格表
型番リスト
詳細情報

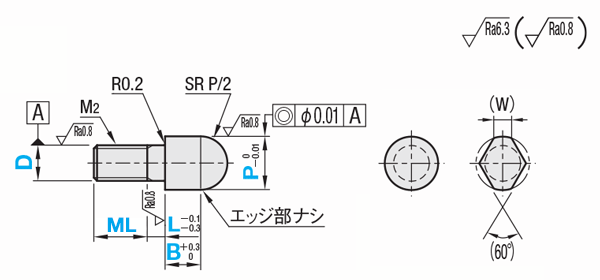

外形図・規格表

●おねじ

（丸）

（ダイヤ）

[ ! ]B＞20mmの場合、P寸公差0－0.02となります。

[ M ]材質	[ H ]硬度	ピン形状	おねじ				洗浄方法
			D公差
			g6	h7	g6	h7	洗浄方法	洗浄環境	梱包形態	梱包環境
			P寸・L寸・B寸指定タイプ		P寸・L寸・B寸・ML寸指定タイプ
高硬度ステンレス	35HRC〜	丸	SL-AFPQNA	SL-AFPQHNA	SL-AFPQNAL	SL-AFPQHNAL	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-AFPQNA	SH-AFPQHNA	SH-AFPQNAL	SH-AFPQHNAL	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-AFPQNA	SHD-AFPQHNA	SHD-AFPQNAL	SHD-AFPQHNAL	電解研磨＋精密洗浄
		ダイヤ	SL-AFPQND	SL-AFPQHND	SL-AFPQNDL	SL-AFPQHNDL	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-AFPQND	SH-AFPQHND	SH-AFPQNDL	SH-AFPQHNDL	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-AFPQND	SHD-AFPQHND	SHD-AFPQNDL	SHD-AFPQHNDL	電解研磨＋精密洗浄

[ ! ]径がØ10を超える場合、中心硬度が30HRC～となる場合があります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式			P		L		B		ML
		－		－		－		－
Type	D
SL-AFPQNA	8	－	P10.00	－	L8	－	B7.5
SH-AFPQND	6	－	P8.00	－	L5	－	B9.5
SHD-AFPQNAL	6	－	P8.00	－	L5	－	B9.5	－	ML8

■公差

D又はP	g6	h7
1.00～3.00	－0.002 －0.008	0 －0.010
3.01～6.00	－0.004 －0.012	0 －0.012
6.01～10.00	－0.005 －0.014	0 －0.015
10.01～18.00	－0.006 －0.017	0 －0.018
18.01～25.50	－0.007 －0.020	0 －0.021

■P寸・L寸・B寸指定タイプ

型式			P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ML (M2x1.5)	M2 (並目)	＊締付トルク N・cm	(W)
Type		D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ML (M2x1.5)	M2 (並目)	＊締付トルク N・cm	(W)
＜丸＞ SL-AFPQNA(g6) SH-AFPQNA(g6) SHD-AFPQNA(g6) SL-AFPQHNA(h7) SH-AFPQHNA(h7) SHD-AFPQHNA(h7)	＜ダイヤ＞ SL-AFPQND(g6) SH-AFPQND(g6) SHD-AFPQND(g6) SL-AFPQHND(h7) SH-AFPQHND(h7) SHD-AFPQHND(h7)	3	3.50～8.00	0～12	1.0～20.0	4.5	M3	147	1.5
		4	4.50～8.00	0～12	1.0～20.0	6	M4	333	1.8
		5	5.50～8.00	0～15	1.0～30.0(20.0)	7.5	M5	676	2.2
		6	6.50～12.00			9	M6	1156	3
		8	8.50～15.00			12	M8	2803	3.5
		10	10.50～16.00	0～20		15	M10	5557	4
		12	12.50～17.50	0～20		18	M12	9702	5
		16	17.00～25.50	0～24		24	M16	24108	7
		20	22.00～25.50	0～30		30	M20	46942	9

■P寸・L寸・B寸・ML寸指定タイプ

型式			P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ML 指定1mm単位	M2 (並目)	＊締付トルク N・cm	(W)
Type		D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ML 指定1mm単位	M2 (並目)	＊締付トルク N・cm	(W)
＜丸＞ SL-AFPQNAL(g6) SH-AFPQNAL(g6) SHD-AFPQNAL(g6) SL-AFPQHNAL(h7) SH-AFPQHNAL(h7) SHD-AFPQHNAL(h7)	＜ダイヤ＞ SL-AFPQNDL(g6) SH-AFPQNDL(g6) SHD-AFPQNDL(g6) SL-AFPQHNDL(h7) SH-AFPQHNDL(h7) SHD-AFPQHNDL(h7)	3	3.50～8.00	0～12	1.0～20.0	3～9	M3	147	1.5
		4	4.50～8.00	0～12	1.0～20.0	4～12	M4	333	1.8
		5	5.50～8.00	0～15	1.0～30.0(20.0)	5～15	M5	676	2.2
		6	6.50～12.00			6～18	M6	1156	3
		8	8.50～15.00			8～24	M8	2803	3.5
		10	10.50～16.00	0～20		10～30	M10	5557	4
		12	12.50～17.50	0～20		12～30	M12	9702	5
		16	17.00～25.50	0～24		16～40	M16	24108	7
		20	22.00～25.50	0～30		20～40	M20	46942	9

[ ! ]L＜Pitch×2の場合、不完全ねじ部（Pitch×2）はMLに含まれます。
[ ! ]B寸（　）はダイヤ形状に適用
[ ! ]全ねじ形状をご希望の場合、L＝0かつ追加工NNCをご指定ください。
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

型式	-	P	-	L	-	B	-	ML	-	(LAC・AC・・・ctc）
SL-AFPQNA6	-	P10.00	-	L10	-	B5	-			LAC
SHD-AFPQNAL6	-	P8.65	-	L8	-	B3.2	-	ML8	-	NNC

日目出荷

[ NG ]ストーク適用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用

適用寸法		レンチ穴寸法
P	B	Q
～9.99	5.0～ 9.9	2
～9.99	10.0～30.0	2.5
10.00～	5.0～ 7.9	2
	8.0～11.9	2.5
	12.0～30.0	3.5

SL-AFPQNA6-P10.00-L10-B5-LAC

300

エアーベント（エアー抜き溝）
加工を追加

[ ! ]ニゲ溝がつきます

SL-AFPQNA6-P10.00-L10-B5-AC

200

NNC

ねじ元にニゲを追加

[ ! ]L=0の場合に適用

SL-AFPQNA6-P10.00-L0-B5-NNC

100

PM/PP
PG/PH

P寸の公差を変更

[ NG ]B＞20適用不可
[ ! ]数量スライド適用します

指定	公差
PM	m6
PP	p6
PG	g6
PH	h7

SL-AFPQNA6-P10.00-L10-B5-PM

100

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
（TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-AFPQHNA3-P[3.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

SH-AFPQHNA4-P[4.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

SH-AFPQHNA5-P[5.5-8/0.01]-L[0-10/1]-B[1-30/0.1]

SH-AFPQHNA6-P[6.5-12/0.01]-L[0-10/1]-B[1-30/0.1]

SH-AFPQHNA8-P[8.5-15/0.01]-L[0-10/1]-B[1-30/0.1]

SH-AFPQHNA10-P[10.5-16/0.01]-L[0-20/1]-B[1-30/0.1]

SH-AFPQHNA12-P[12.5-17.5/0.01]-L[0-20/1]-B[1-30/0.1]

SH-AFPQHNA16-P[17-25.5/0.01]-L[0-24/1]-B[1-30/0.1]

SH-AFPQHNA20-P[22-25.5/0.01]-L[0-30/1]-B[1-30/0.1]

SH-AFPQHNAL3-P[3.5-8/0.01]-L[0-12/1]-B[1-20/0.1]-ML[3-9/1]

SH-AFPQHNAL4-P[4.5-8/0.01]-L[0-12/1]-B[1-20/0.1]-ML[4-12/1]

SH-AFPQHNAL5-P[5.5-8/0.01]-L[0-15/1]-B[1-30/0.1]-ML[5-15/1]

SH-AFPQHNAL6-P[6.5-12/0.01]-L[0-15/1]-B[1-30/0.1]-ML[6-18/1]

SH-AFPQHNAL8-P[8.5-15/0.01]-L[0-15/1]-B[1-30/0.1]-ML[8-24/1]

SH-AFPQHNAL10-P[10.5-16/0.01]-L[0-20/1]-B[1-30/0.1]-ML[10-30/1]

SH-AFPQHNAL12-P[12.5-17.5/0.01]-L[0-20/1]-B[1-30/0.1]-ML[12-30/1]

SH-AFPQHNAL16-P[17-25.5/0.01]-L[0-24/1]-B[1-30/0.1]-ML[16-40/1]

SH-AFPQHNAL20-P[22-25.5/0.01]-L[0-30/1]-B[1-30/0.1]-ML[20-40/1]

SH-AFPQHND3-P[3.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

SH-AFPQHND4-P[4.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

SH-AFPQHND5-P[5.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

SH-AFPQHND6-P[6.5-12/0.01]-L[0-10/1]-B[1-20/0.1]

SH-AFPQHND8-P[8.5-15/0.01]-L[0-10/1]-B[1-20/0.1]

SH-AFPQHND10-P[10.5-16/0.01]-L[0-20/1]-B[1-20/0.1]

SH-AFPQHND12-P[12.5-17.5/0.01]-L[0-20/1]-B[1-20/0.1]

SH-AFPQHND16-P[17-25.5/0.01]-L[0-24/1]-B[1-20/0.1]

SH-AFPQHND20-P[22-25.5/0.01]-L[0-30/1]-B[1-20/0.1]

SH-AFPQHNDL3-P[3.5-8/0.01]-L[0-12/1]-B[1-20/0.1]-ML[3-9/1]

SH-AFPQHNDL4-P[4.5-8/0.01]-L[0-12/1]-B[1-20/0.1]-ML[4-12/1]

SH-AFPQHNDL5-P[5.5-8/0.01]-L[0-15/1]-B[1-20/0.1]-ML[5-15/1]

SH-AFPQHNDL6-P[6.5-12/0.01]-L[0-15/1]-B[1-20/0.1]-ML[6-18/1]

SH-AFPQHNDL8-P[8.5-15/0.01]-L[0-15/1]-B[1-20/0.1]-ML[8-24/1]

SH-AFPQHNDL10-P[10.5-16/0.01]-L[0-20/1]-B[1-20/0.1]-ML[10-30/1]

SH-AFPQHNDL12-P[12.5-17.5/0.01]-L[0-20/1]-B[1-20/0.1]-ML[12-30/1]

SH-AFPQHNDL16-P[17-25.5/0.01]-L[0-24/1]-B[1-20/0.1]-ML[16-40/1]

SH-AFPQHNDL20-P[22-25.5/0.01]-L[0-30/1]-B[1-20/0.1]-ML[20-40/1]

SH-AFPQNA3-P[3.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

SH-AFPQNA4-P[4.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

SH-AFPQNA5-P[5.5-8/0.01]-L[0-10/1]-B[1-30/0.1]

SH-AFPQNA6-P[6.5-12/0.01]-L[0-10/1]-B[1-30/0.1]

SH-AFPQNA8-P[8.5-15/0.01]-L[0-10/1]-B[1-30/0.1]

SH-AFPQNA10-P[10.5-16/0.01]-L[0-20/1]-B[1-30/0.1]

SH-AFPQNA12-P[12.5-17.5/0.01]-L[0-20/1]-B[1-30/0.1]

SH-AFPQNA16-P[17-25.5/0.01]-L[0-24/1]-B[1-30/0.1]

SH-AFPQNA20-P[22-25.5/0.01]-L[0-30/1]-B[1-30/0.1]

SH-AFPQNAL3-P[3.5-8/0.01]-L[0-12/1]-B[1-20/0.1]-ML[3-9/1]

SH-AFPQNAL4-P[4.5-8/0.01]-L[0-12/1]-B[1-20/0.1]-ML[4-12/1]

SH-AFPQNAL5-P[5.5-8/0.01]-L[0-15/1]-B[1-30/0.1]-ML[5-15/1]

SH-AFPQNAL6-P[6.5-12/0.01]-L[0-15/1]-B[1-30/0.1]-ML[6-18/1]

SH-AFPQNAL8-P[8.5-15/0.01]-L[0-15/1]-B[1-30/0.1]-ML[8-24/1]

SH-AFPQNAL10-P[10.5-16/0.01]-L[0-20/1]-B[1-30/0.1]-ML[10-30/1]

SH-AFPQNAL12-P[12.5-17.5/0.01]-L[0-20/1]-B[1-30/0.1]-ML[12-30/1]

SH-AFPQNAL16-P[17-25.5/0.01]-L[0-24/1]-B[1-30/0.1]-ML[16-40/1]

SH-AFPQNAL20-P[22-25.5/0.01]-L[0-30/1]-B[1-30/0.1]-ML[20-40/1]

SH-AFPQND3-P[3.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

SH-AFPQND4-P[4.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

SH-AFPQND5-P[5.5-8/0.01]-L[0-10/1]-B[1-20/0.1]

SH-AFPQND6-P[6.5-12/0.01]-L[0-10/1]-B[1-20/0.1]

SH-AFPQND8-P[8.5-15/0.01]-L[0-10/1]-B[1-20/0.1]

SH-AFPQND10-P[10.5-16/0.01]-L[0-20/1]-B[1-20/0.1]

導入側先端形状

導入側外径 P

(mm)

取付側外径 D

(mm)

取付側公差

洗浄方法

ねじ径M

(mm)

ねじ長さ ML

(mm)

寸法指定タイプ

(mm)

RoHS?

最小発注数量

丸	3.5 ～ 8	3	h7	精密洗浄	3	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 10	10	1個
丸	4.5 ～ 8	4	h7	精密洗浄	4	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 10	10	1個
丸	5.5 ～ 8	5	h7	精密洗浄	5	-	P寸・L寸・B寸指定	1 ～ 30	0 ～ 10	10	1個
丸	6.5 ～ 12	6	h7	精密洗浄	6	-	P寸・L寸・B寸指定	1 ～ 30	0 ～ 10	10	1個
丸	8.5 ～ 15	8	h7	精密洗浄	8	-	P寸・L寸・B寸指定	1 ～ 30	0 ～ 10	10	1個
丸	10.5 ～ 16	10	h7	精密洗浄	10	-	P寸・L寸・B寸指定	1 ～ 30	0 ～ 20	10	1個
丸	12.5 ～ 17.5	12	h7	精密洗浄	12	-	P寸・L寸・B寸指定	1 ～ 30	0 ～ 20	10	1個
丸	17 ～ 25.5	16	h7	精密洗浄	16	-	P寸・L寸・B寸指定	1 ～ 30	0 ～ 24	10	1個
丸	22 ～ 25.5	20	h7	精密洗浄	20	-	P寸・L寸・B寸指定	1 ～ 30	0 ～ 30	10	1個
丸	3.5 ～ 8	3	h7	精密洗浄	3	3 ～ 9	P寸・L寸・B寸・ML寸指定	1 ～ 20	0 ～ 12	10	1個
丸	4.5 ～ 8	4	h7	精密洗浄	4	4 ～ 12	P寸・L寸・B寸・ML寸指定	1 ～ 20	0 ～ 12	10	1個
丸	5.5 ～ 8	5	h7	精密洗浄	5	5 ～ 15	P寸・L寸・B寸・ML寸指定	1 ～ 30	0 ～ 15	10	1個
丸	6.5 ～ 12	6	h7	精密洗浄	6	6 ～ 18	P寸・L寸・B寸・ML寸指定	1 ～ 30	0 ～ 15	10	1個
丸	8.5 ～ 15	8	h7	精密洗浄	8	8 ～ 24	P寸・L寸・B寸・ML寸指定	1 ～ 30	0 ～ 15	10	1個
丸	10.5 ～ 16	10	h7	精密洗浄	10	10 ～ 30	P寸・L寸・B寸・ML寸指定	1 ～ 30	0 ～ 20	10	1個
丸	12.5 ～ 17.5	12	h7	精密洗浄	12	12 ～ 30	P寸・L寸・B寸・ML寸指定	1 ～ 30	0 ～ 20	10	1個
丸	17 ～ 25.5	16	h7	精密洗浄	16	16 ～ 40	P寸・L寸・B寸・ML寸指定	1 ～ 30	0 ～ 24	10	1個
丸	22 ～ 25.5	20	h7	精密洗浄	20	20 ～ 40	P寸・L寸・B寸・ML寸指定	1 ～ 30	0 ～ 30	10	1個
ダイヤ	3.5 ～ 8	3	h7	精密洗浄	3	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 10	10	1個
ダイヤ	4.5 ～ 8	4	h7	精密洗浄	4	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 10	10	1個
ダイヤ	5.5 ～ 8	5	h7	精密洗浄	5	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 10	10	1個
ダイヤ	6.5 ～ 12	6	h7	精密洗浄	6	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 10	10	1個
ダイヤ	8.5 ～ 15	8	h7	精密洗浄	8	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 10	10	1個
ダイヤ	10.5 ～ 16	10	h7	精密洗浄	10	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 20	10	1個
ダイヤ	12.5 ～ 17.5	12	h7	精密洗浄	12	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 20	10	1個
ダイヤ	17 ～ 25.5	16	h7	精密洗浄	16	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 24	10	1個
ダイヤ	22 ～ 25.5	20	h7	精密洗浄	20	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 30	10	1個
ダイヤ	3.5 ～ 8	3	h7	精密洗浄	3	3 ～ 9	P寸・L寸・B寸・ML寸指定	1 ～ 20	0 ～ 12	10	1個
ダイヤ	4.5 ～ 8	4	h7	精密洗浄	4	4 ～ 12	P寸・L寸・B寸・ML寸指定	1 ～ 20	0 ～ 12	10	1個
ダイヤ	5.5 ～ 8	5	h7	精密洗浄	5	5 ～ 15	P寸・L寸・B寸・ML寸指定	1 ～ 20	0 ～ 15	10	1個
ダイヤ	6.5 ～ 12	6	h7	精密洗浄	6	6 ～ 18	P寸・L寸・B寸・ML寸指定	1 ～ 20	0 ～ 15	10	1個
ダイヤ	8.5 ～ 15	8	h7	精密洗浄	8	8 ～ 24	P寸・L寸・B寸・ML寸指定	1 ～ 20	0 ～ 15	10	1個
ダイヤ	10.5 ～ 16	10	h7	精密洗浄	10	10 ～ 30	P寸・L寸・B寸・ML寸指定	1 ～ 20	0 ～ 20	10	1個
ダイヤ	12.5 ～ 17.5	12	h7	精密洗浄	12	12 ～ 30	P寸・L寸・B寸・ML寸指定	1 ～ 20	0 ～ 20	10	1個
ダイヤ	17 ～ 25.5	16	h7	精密洗浄	16	16 ～ 40	P寸・L寸・B寸・ML寸指定	1 ～ 20	0 ～ 24	10	1個
ダイヤ	22 ～ 25.5	20	h7	精密洗浄	20	20 ～ 40	P寸・L寸・B寸・ML寸指定	1 ～ 20	0 ～ 30	10	1個
丸	3.5 ～ 8	3	g6	精密洗浄	3	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 10	10	1個
丸	4.5 ～ 8	4	g6	精密洗浄	4	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 10	10	1個
丸	5.5 ～ 8	5	g6	精密洗浄	5	-	P寸・L寸・B寸指定	1 ～ 30	0 ～ 10	10	1個
丸	6.5 ～ 12	6	g6	精密洗浄	6	-	P寸・L寸・B寸指定	1 ～ 30	0 ～ 10	10	1個
丸	8.5 ～ 15	8	g6	精密洗浄	8	-	P寸・L寸・B寸指定	1 ～ 30	0 ～ 10	10	1個
丸	10.5 ～ 16	10	g6	精密洗浄	10	-	P寸・L寸・B寸指定	1 ～ 30	0 ～ 20	10	1個
丸	12.5 ～ 17.5	12	g6	精密洗浄	12	-	P寸・L寸・B寸指定	1 ～ 30	0 ～ 20	10	1個
丸	17 ～ 25.5	16	g6	精密洗浄	16	-	P寸・L寸・B寸指定	1 ～ 30	0 ～ 24	10	1個
丸	22 ～ 25.5	20	g6	精密洗浄	20	-	P寸・L寸・B寸指定	1 ～ 30	0 ～ 30	10	1個
丸	3.5 ～ 8	3	g6	精密洗浄	3	3 ～ 9	P寸・L寸・B寸・ML寸指定	1 ～ 20	0 ～ 12	10	1個
丸	4.5 ～ 8	4	g6	精密洗浄	4	4 ～ 12	P寸・L寸・B寸・ML寸指定	1 ～ 20	0 ～ 12	10	1個
丸	5.5 ～ 8	5	g6	精密洗浄	5	5 ～ 15	P寸・L寸・B寸・ML寸指定	1 ～ 30	0 ～ 15	10	1個
丸	6.5 ～ 12	6	g6	精密洗浄	6	6 ～ 18	P寸・L寸・B寸・ML寸指定	1 ～ 30	0 ～ 15	10	1個
丸	8.5 ～ 15	8	g6	精密洗浄	8	8 ～ 24	P寸・L寸・B寸・ML寸指定	1 ～ 30	0 ～ 15	10	1個
丸	10.5 ～ 16	10	g6	精密洗浄	10	10 ～ 30	P寸・L寸・B寸・ML寸指定	1 ～ 30	0 ～ 20	10	1個
丸	12.5 ～ 17.5	12	g6	精密洗浄	12	12 ～ 30	P寸・L寸・B寸・ML寸指定	1 ～ 30	0 ～ 20	10	1個
丸	17 ～ 25.5	16	g6	精密洗浄	16	16 ～ 40	P寸・L寸・B寸・ML寸指定	1 ～ 30	0 ～ 24	10	1個
丸	22 ～ 25.5	20	g6	精密洗浄	20	20 ～ 40	P寸・L寸・B寸・ML寸指定	1 ～ 30	0 ～ 30	10	1個
ダイヤ	3.5 ～ 8	3	g6	精密洗浄	3	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 10	10	1個
ダイヤ	4.5 ～ 8	4	g6	精密洗浄	4	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 10	10	1個
ダイヤ	5.5 ～ 8	5	g6	精密洗浄	5	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 10	10	1個
ダイヤ	6.5 ～ 12	6	g6	精密洗浄	6	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 10	10	1個
ダイヤ	8.5 ～ 15	8	g6	精密洗浄	8	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 10	10	1個
ダイヤ	10.5 ～ 16	10	g6	精密洗浄	10	-	P寸・L寸・B寸指定	1 ～ 20	0 ～ 20	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	AFPQHNA3
- ( - )	6日目	AFPQHNA4
- ( - )	6日目	AFPQHNA5
- ( - )	6日目	AFPQHNA6
- ( - )	6日目	AFPQHNA8
- ( - )	6日目	AFPQHNA10
- ( - )	6日目	AFPQHNA12
- ( - )	6日目	AFPQHNA16
- ( - )	6日目	AFPQHNA20
- ( - )	6日目	AFPQHNAL3
- ( - )	6日目	AFPQHNAL4
- ( - )	6日目	AFPQHNAL5
- ( - )	6日目	AFPQHNAL6
- ( - )	6日目	AFPQHNAL8
- ( - )	6日目	AFPQHNAL10
- ( - )	6日目	AFPQHNAL12
- ( - )	6日目	AFPQHNAL16
- ( - )	6日目	AFPQHNAL20
- ( - )	6日目	AFPQHND3
- ( - )	6日目	AFPQHND4
- ( - )	6日目	AFPQHND5
- ( - )	6日目	AFPQHND6
- ( - )	6日目	AFPQHND8
- ( - )	6日目	AFPQHND10
- ( - )	6日目	AFPQHND12
- ( - )	6日目	AFPQHND16
- ( - )	6日目	AFPQHND20
- ( - )	6日目	AFPQHNDL3
- ( - )	6日目	AFPQHNDL4
- ( - )	6日目	AFPQHNDL5
- ( - )	6日目	AFPQHNDL6
- ( - )	6日目	AFPQHNDL8
- ( - )	6日目	AFPQHNDL10
- ( - )	6日目	AFPQHNDL12
- ( - )	6日目	AFPQHNDL16
- ( - )	6日目	AFPQHNDL20
- ( - )	6日目	AFPQNA3
- ( - )	6日目	AFPQNA4
- ( - )	6日目	AFPQNA5
- ( - )	6日目	AFPQNA6
- ( - )	6日目	AFPQNA8
- ( - )	6日目	AFPQNA10
- ( - )	6日目	AFPQNA12
- ( - )	6日目	AFPQNA16
- ( - )	6日目	AFPQNA20
- ( - )	6日目	AFPQNAL3
- ( - )	6日目	AFPQNAL4
- ( - )	6日目	AFPQNAL5
- ( - )	6日目	AFPQNAL6
- ( - )	6日目	AFPQNAL8
- ( - )	6日目	AFPQNAL10
- ( - )	6日目	AFPQNAL12
- ( - )	6日目	AFPQNAL16
- ( - )	6日目	AFPQNAL20
- ( - )	6日目	AFPQND3
- ( - )	6日目	AFPQND4
- ( - )	6日目	AFPQND5
- ( - )	6日目	AFPQND6
- ( - )	6日目	AFPQND8
- ( - )	6日目	AFPQND10

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

高硬度ステンレス大頭球面の取付側のねじ長（ML寸）が選べるようになりました。
数量1,000個まで実7日にてご提供します。

【FY21新商品】
・「P寸・L寸・B寸・ML寸指定タイプ」を規格追加しました。
・取付側ねじ長（ML寸）を1mm単位でご指定いただけます。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
おねじタイプ：ねじ部に逃げ溝をご希望の場合、追加工「NNC」をご指定下さい。

技術情報

納期・価格

価格表

■P寸・L寸・B寸指定タイプ

型式			￥基準単価			￥基準単価
型式			丸形状			ダイヤ形状
Type		D	SL-AFPQNA	SH-AFPQNA	SHD-AFPQNA	SL-AFPQND	SH-AFPQND	SHD-AFPQND
Type		D	SL-AFPQHNA	SH-AFPQHNA	SHD-AFPQHNA	SL-AFPQHND	SH-AFPQHND	SHD-AFPQHND
＜丸＞ SL-AFPQNA(g6) SH-AFPQNA(g6) SHD-AFPQNA(g6) SL-AFPQHNA(h7) SH-AFPQHNA(h7) SHD-AFPQHNA(h7)	＜ダイヤ＞ SL-AFPQND(g6) SH-AFPQND(g6) SHD-AFPQND(g6) SL-AFPQHND(h7) SH-AFPQHND(h7) SHD-AFPQHND(h7)	3	1,810	2,210	2,450	1,840	2,240	2,480
		4	1,690	2,090	2,330	1,850	2,250	2,490
		5	1,730	2,130	2,370	1,890	2,290	2,530
		6	1,850	2,250	2,490	1,960	2,360	2,600
		8	1,900	2,300	2,540	2,000	2,400	2,640
		10	2,070	2,470	2,710	2,060	2,460	2,700
		12	1,980	2,380	2,620	2,120	2,520	2,760
		16	2,060	2,460	2,700	2,220	2,620	2,860
		20	2,460	2,860	3,100	2,620	3,020	3,260

■P寸・L寸・B寸・ML寸指定タイプ
（表中基準単価はM×1≦ML＜M×1.5の場合。価格算出方法は右表参照）

型式			￥基準単価			￥基準単価
型式			丸形状			ダイヤ形状
Type		D	SL-AFPQNAL	SH-AFPQNAL	SHD-AFPQNAL	SL-AFPQNDL	SH-AFPQNDL	SHD-AFPQNDL
Type		D	SL-AFPQHNAL	SH-AFPQHNAL	SHD-AFPQHNAL	SL-AFPQHNDL	SH-AFPQHNDL	SHD-AFPQHNDL
＜丸＞ SL-AFPQNAL(g6) SH-AFPQNAL(g6) SHD-AFPQNAL(g6) SL-AFPQHNAL(h7) SH-AFPQHNAL(h7) SHD-AFPQHNAL(h7)	＜ダイヤ＞ SL-AFPQNDL(g6) SH-AFPQNDL(g6) SHD-AFPQNDL(g6) SL-AFPQHNDL(h7) SH-AFPQHNDL(h7) SHD-AFPQHNDL(h7)	3	1,810	2,210	2,450	1,840	2,240	2,480
		4	1,690	2,090	2,330	1,850	2,250	2,490
		5	1,730	2,130	2,370	1,890	2,290	2,530
		6	1,800	2,200	2,440	1,960	2,360	2,600
		8	1,850	2,250	2,490	2,000	2,400	2,640
		10	1,910	2,310	2,550	2,060	2,460	2,700
		12	1,980	2,380	2,620	2,120	2,520	2,760
		16	2,060	2,460	2,700	2,220	2,620	2,860
		20	2,460	2,860	3,100	2,620	3,020	3,260

P寸・L寸・B寸・ML寸指定タイプの価格
価格はML長さによって決定します。

ML	￥価格(1円単位切り捨て)
M₂ ×1 ≦ML＜M₂ ×1.5	表中基準単価
M₂ ×1.5≦ML＜M₂ ×2	表中基準単価×1.05
M₂ ×2 ≦ML＜M₂ ×2.5	表中基準単価×1.1
M₂ ×2.5≦ML＜M₂ ×3	表中基準単価×1.15

価格計算例：SL-AFPQNAL10-P12.00-L5-B5-ML20
（ML＝M₂×2） 1,910（SL-AFPQNAL10）×1.1＝2,100円

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～4	5～19	20～49	50～100	101～500	501～1000	1001以上
値引率	基準単価	5%	15%	20%	30%	50%	お見積り
出荷日	通常				＋2日	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－おねじ－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－おねじ－	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭球面おねじ	【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－めねじ－	【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－	【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－圧入－	【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭フラット　－おねじ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目	3日目	6日目	6日目	6日目	6日目
特性・用途	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
詳細材質	高硬度ステンレス(35HRC～)	-	高硬度ステンレス(35HRC～)	高硬度ステンレス(35HRC～)	高硬度ステンレス(35HRC～)	高硬度ステンレス(35HRC～)
基本形状	大頭	大頭	大頭	大頭	大頭	大頭
導入側先端タイプ	球面	球面	球面	テーパ	球面	フラット

よく一緒に購入される商品

ミスミ
【クリーン洗浄品】位置決めピン　高硬度ス…0
通常価格(税別) : -
通常出荷日 : 6日目
育良精機製作所
下方押え型トグルクランプ垂直ハンドル …0
通常価格(税別) : 1,584円-
通常出荷日 : 1日目～
ミスミ
リブ　－軽量化タイプ－4.3
通常価格(税別) : 1,540円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
【SUS316 / SUS304相当】…4.7
通常価格(税別) : 200円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
位置決めピン　先端形状選択タイプ　－おね…4.4
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
位置決めピン高耐食ステンレス（55・3…4.6
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
位置決めピン　先端形状選択タイプ　先端長…4.5
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
位置決めピン　先端形状選択タイプ　－めね…4.6
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
位置決めピン　大頭テーパタイプ　－圧入－4.7
通常価格(税別) : 340円-
通常出荷日 : 在庫品1日目～
当日出荷可能

位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

導入側先端形状

導入側外径 P(mm)

取付側外径 D(mm)

取付側公差

洗浄方法

ねじ径M(mm)

ねじ長さ ML(mm)

寸法指定タイプ

B(mm)

L(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】位置決めピン 高硬度ステンレス 大頭球面 －おねじ－

ご注意

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－おねじ－
