【クリーン洗浄品】位置決めピン高耐食ステンレス大頭球面圧入

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：6日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

【新材質】2026年2月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

【クリーン洗浄品】位置決めピン　大頭球面タイプ　－公差選択圧入－

通常出荷日：5 日目～

未確定：候補が960型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

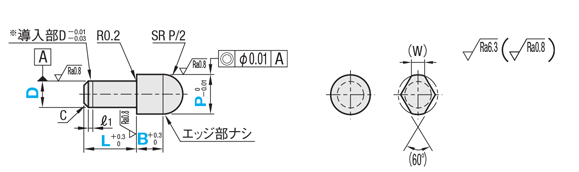

外形図・規格表

●圧入

(丸) (ダイヤ)

[ ! ]B＞20mmの場合、P寸公差0−0.02となります。
※D公差g6・h7は導入部がつきません。
[ ! ]SUS316LはD部の任意の箇所に識別用の溝がつきます。

[ M ]材質	[ H ]硬度	ピン形状	圧入				洗浄方法
			D公差				洗浄方法
			m6	p6	g6	h7	洗浄方法	洗浄環境	梱包形態	梱包環境
高硬度ステンレス*	35HRC〜	丸	SL-AFPQA	SL-AFPQPA	SL-AFPQGA	SL-AFPQHA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-AFPQA	SH-AFPQPA	SH-AFPQGA	SH-AFPQHA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-AFPQA	SHD-AFPQPA	SHD-AFPQGA	SHD-AFPQHA	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
		ダイヤ	SL-AFPQD	SL-AFPQPD	SL-AFPQGD	SL-AFPQHD	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-AFPQD	SH-AFPQPD	SH-AFPQGD	SH-AFPQHD	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-AFPQD	SHD-AFPQPD	SHD-AFPQGD	SHD-AFPQHD	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
高強度ステンレス	55HRC〜	丸	SL-ZFPQA	SL-ZFPQPA	SL-ZFPQGA	SL-ZFPQHA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-ZFPQA	SH-ZFPQPA	SH-ZFPQGA	SH-ZFPQHA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-ZFPQA	SHD-ZFPQPA	SHD-ZFPQGA	SHD-ZFPQHA	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
		ダイヤ	SL-ZFPQD	SL-ZFPQPD	SL-ZFPQGD	SL-ZFPQHD	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-ZFPQD	SH-ZFPQPD	SH-ZFPQGD	SH-ZFPQHD	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-ZFPQD	SHD-ZFPQPD	SHD-ZFPQGD	SHD-ZFPQHD	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SUS316L	－	丸	SL-XFPQA	SL-XFPQPA	SL-XFPQGA	SL-XFPQHA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-XFPQA	SH-XFPQPA	SH-XFPQGA	SH-XFPQHA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-XFPQA	SHD-XFPQPA	SHD-XFPQGA	SHD-XFPQHA	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
		ダイヤ	SL-XFPQD	SL-XFPQPD	SL-XFPQGD	SL-XFPQHD	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-XFPQD	SH-XFPQPD	SH-XFPQGD	SH-XFPQHD	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-XFPQD	SHD-XFPQPD	SHD-XFPQGD	SHD-XFPQHD	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]*径がØ10を超える場合、中心硬度が30HRC～となる場合があります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

■塩水噴霧試験結果(オーステナイト系)

	高硬度ステンレス (35HRC～)	SUS316L	SUS304
試験前
24hr
48hr
168hr

試験方法：JISZ2371:2015 塩水噴霧試験方法に準ずる

■塩水噴霧試験結果(マルテンサイト系)

	高強度ステンレス (55HRC～)	SUS440C相当	SKS3相当(参考)
試験前
24hr
48hr
168hr	－	－	－

■せん断試験結果

材質	せん断荷重	硬度
高強度ステンレス	33kN	55HRC～
高硬度ステンレス	26kN	35HRC～
SUS304	20kN	10～20HRC
SKS3相当	33kN	60～63HRC
SUS440C	31kN	50～55HRC

※治具に位置決めピン(JPBB6-8と同サイズ)をセットして、
万能試験機で負荷をかけせん断時の荷重を測定

・イメージ図

規格表

型式			P	−	L	−	B
		−
Type	D
SL-AFPQA	4	−	P5.00	−	L5	−	B2.5
SH-AFPQA	6	−	P10.00	−	L10	−	B5
SHD-AFPQPA	8	−	P11.00	−	L10	−	B5.5

■公差

DまたはP※	m6	p6	g6	h7
1.00～3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	－0.002 －0.008	0 －0.010
3.01～6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	－0.004 －0.012	0 －0.012
6.01～10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	－0.005 －0.014	0 －0.015
10.01～18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	－0.006 －0.017	0 －0.018
18.01～25.50	＋0.021 ＋0.008	＋0.035 ＋0.022	－0.007 －0.020	0 －0.021

※P寸の公差は追加工指定無き場合はP（-0.01～0）です。（外形図参照）
追加工［P寸公差変更］指定時は上記表を参照ください。

■圧入＜丸＞

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	ℓ₁	(W)
Type			D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	ℓ₁	(W)
高硬度ステンレス（35HRC～）	高強度ステンレス（55HRC～）	SUS316L	2	2.50～8.00	3～16	1.0～20.0	0.5	0	1.2
SL-AFPQA(m6)	SL-ZFPQA(m6)	SL-XFPQA(m6)	3	3.50～8.00		1.0～20.0	0.5	1.0	1.5
SH-AFPQA(m6)	SH-ZFPQA(m6)	SH-XFPQA(m6)	4	4.50～8.00		1.0～30.0	1.0		1.8
SHD-AFPQA(m6)	SHD-ZFPQA(m6)	SHD-XFPQA(m6)	5	5.50～8.00					2.2
			6	6.50～12.00					3.0
SL-AFPQPA(p6)	SL-ZFPQPA(p6)	SL-XFPQPA(p6)	7	7.50～13.00					3.0
SH-AFPQPA(p6)	SH-ZFPQPA(p6)	SH-XFPQPA(p6)	8	8.50～15.00	4～16		1.5		3.5
SHD-AFPQPA(p6)	SHD-ZFPQPA(p6)	SHD-XFPQPA(p6)	9	9.50～15.00	4～16		1.5		3.5
			10	10.50～16.00	5～25		2.0		4.0
SL-AFPQGA(g6)	SL-ZFPQGA(g6)	SL-XFPQGA(g6)	11	11.50～17.00					4.0
SH-AFPQGA(g6)	SH-ZFPQGA(g6)	SH-XFPQGA(g6)	12	12.50～17.50					5.0
SHD-AFPQGA(g6)	SHD-ZFPQGA(g6)	SHD-XFPQGA(g6)	13	14.00～20.00	7～20
			15	16.00～22.50	8～23
SL-AFPQHA(h7)	SL-ZFPQHA(h7)	SL-XFPQHA(h7)	16	17.00～25.50	8～24		3.0	2.0	7.0
SH-AFPQHA(h7)	SH-ZFPQHA(h7)	SH-XFPQHA(h7)	18	19.00～25.50	8～27				7.0
SHD-AFPQHA(h7)	SHD-ZFPQHA(h7)	SHD-XFPQHA(h7)	20	22.00～25.50	10～30				9.0

[ ! ]L寸＝3の場合、C＝0.5　ℓ₁＝1となります。
[ ! ]高強度ステンレス、SUS316LはD寸13mm以下に適用となります。
[ ! ]高強度ステンレスはP寸19.6mm以下に適用となります。

■圧入＜ダイヤ＞

型式				P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	ℓ₁	(W)
Type			D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	C	ℓ₁	(W)
高硬度ステンレス（35HRC～）	高強度ステンレス（55HRC～）	SUS316L	2	2.50～8.00	4～16	1.0～20.0	0.5	0	1.2
SL-AFPQD(m6)	SL-ZFPQD(m6)	SL-XFPQD(m6)	3	3.50～8.00			0.5	1.0	1.5
SH-AFPQD(m6)	SH-ZFPQD(m6)	SH-XFPQD(m6)	4	4.50～8.00			1.0		1.8
SHD-AFPQD(m6)	SHD-ZFPQD(m6)	SHD-XFPQD(m6)	5	5.50～8.00					2.2
			6	6.50～12.00					3.0
SL-AFPQPD(p6)	SL-ZFPQPD(p6)	SL-XFPQPD(p6)	7	7.50～13.00					3.0
SH-AFPQPD(p6)	SH-ZFPQPD(p6)	SH-XFPQPD(p6)	8	8.50～15.00	5～16		1.5		3.5
SHD-AFPQPD(p6)	SHD-ZFPQPD(p6)	SHD-XFPQPD(p6)	9	9.50～15.00	5～16		1.5		3.5
			10	10.50～16.00	5～25		2.0		4.0
SL-AFPQGD(g6)	SL-ZFPQGD(g6)	SL-XFPQGD(g6)	11	11.50～17.00					4.0
SH-AFPQGD(g6)	SH-ZFPQGD(g6)	SH-XFPQGD(g6)	12	12.50～17.50					5.0
SHD-AFPQGD(g6)	SHD-ZFPQGD(g6)	SHD-XFPQGD(g6)	13	14.00～20.00	12～20
			15	16.00～22.50	14～23
SL-AFPQHD(h7)	SL-ZFPQHD(h7)	SL-XFPQHD(h7)	16	17.00～25.50	15～24		3.0	2.0	7.0
SH-AFPQHD(h7)	SH-ZFPQHD(h7)	SH-XFPQHD(h7)	18	19.00～25.50	15～27				7.0
SHD-AFPQHD(h7)	SHD-ZFPQHD(h7)	SHD-XFPQHD(h7)	20	22.00～25.50	15～30				9.0

追加工

型式		P	−	L	−	B	−	(LAC・AC…etc)
SL-AFPQA6	−	P10.00	−	L10	−	B5	−	LAC

日目出荷

[ NG ]ストーク適用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用

適用寸法		レンチ穴寸法
P	B	Q
～9.99	5.0～ 9.9	2
～9.99	10.0～30.0	2.5
10.00～	5.0～ 7.9	2
	8.0～11.9	2.5
	12.0～30.0	3.5

SL-AFPQA6-P10.00-L10-B5-LAC

300

エアーベント（エアー抜き溝）
加工を追加
位置決めピン　高硬度ステンレス　大頭球面　－　圧入　－:関連画像

[ ! ]ニゲ溝がつきます

SL-AFPQA6-P10.00-L10-B5-AC

200

PM/PP
PG/PH

P寸の公差を変更

[ NG ]B＞20適用不可
[ ! ]数量スライド適用します

指定	公差
PM	m6
PP	p6
PG	g6
PH	h7

SL-AFPQA6-P10.00-L10-B5-PM

100

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

乾燥

エアブロー(オイルフリー)
使用

防錆梱包

防錆袋使用

・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）

作業環境：クラス1000

作業環境：クラス10

脱脂洗浄

炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄

電解研磨

材質に応じた電解研磨槽
で電解研磨

ジェット水洗

高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄

温純水洗い

温純水(13MΩ・cm)使用

乾燥

窒素ブロー使用

脱気2重梱包

クリーンベンチ(クラス10)
で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合
防錆梱包（1重梱包）	1重目梱包2重目梱包	1重目梱包2重目梱包乾燥剤
一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

...

型番

SH-AFPQA2-P[2.5-8/0.01]-L[3-16/1]-B[1-20/0.1]

SH-AFPQA3-P[3.5-8/0.01]-L[3-16/1]-B[1-20/0.1]

SH-AFPQA4-P[4.5-8/0.01]-L[3-16/1]-B[1-30/0.1]

SH-AFPQA5-P[5.5-8/0.01]-L[3-16/1]-B[1-30/0.1]

SH-AFPQA6-P[6.5-12/0.01]-L[3-16/1]-B[1-30/0.1]

SH-AFPQA7-P[7.5-13/0.01]-L[3-16/1]-B[1-30/0.1]

SH-AFPQA8-P[8.5-15/0.01]-L[4-16/1]-B[1-30/0.1]

SH-AFPQA9-P[9.5-15/0.01]-L[4-16/1]-B[1-30/0.1]

SH-AFPQA10-P[10.5-16/0.01]-L[5-25/1]-B[1-30/0.1]

SH-AFPQA11-P[11.5-17/0.01]-L[5-25/1]-B[1-30/0.1]

SH-AFPQA12-P[12.5-17.5/0.01]-L[5-25/1]-B[1-30/0.1]

SH-AFPQA13-P[14-20/0.01]-L[7-20/1]-B[1-30/0.1]

SH-AFPQA15-P[16-22.5/0.01]-L[8-23/1]-B[1-30/0.1]

SH-AFPQA16-P[17-25.5/0.01]-L[8-24/1]-B[1-30/0.1]

SH-AFPQA18-P[19-25.5/0.01]-L[8-27/1]-B[1-30/0.1]

SH-AFPQA20-P[22-25.5/0.01]-L[10-30/1]-B[1-30/0.1]

SH-AFPQD2-P[2.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPQD3-P[3.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPQD4-P[4.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPQD5-P[5.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPQD6-P[6.5-12/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPQD7-P[7.5-13/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPQD8-P[8.5-15/0.01]-L[5-16/1]-B[1-20/0.1]

SH-AFPQD9-P[9.5-15/0.01]-L[5-16/1]-B[1-20/0.1]

SH-AFPQD10-P[10.5-16/0.01]-L[5-25/1]-B[1-20/0.1]

SH-AFPQD11-P[11.5-17/0.01]-L[5-25/1]-B[1-20/0.1]

SH-AFPQD12-P[12.5-17.5/0.01]-L[5-25/1]-B[1-20/0.1]

SH-AFPQD13-P[14-20/0.01]-L[12-20/1]-B[1-20/0.1]

SH-AFPQD15-P[16-22.5/0.01]-L[14-23/1]-B[1-20/0.1]

SH-AFPQD16-P[17-25.5/0.01]-L[15-24/1]-B[1-20/0.1]

SH-AFPQD18-P[19-25.5/0.01]-L[15-27/1]-B[1-20/0.1]

SH-AFPQD20-P[22-25.5/0.01]-L[15-30/1]-B[1-20/0.1]

SH-AFPQGA2-P[2.5-8/0.01]-L[3-16/1]-B[1-20/0.1]

SH-AFPQGA3-P[3.5-8/0.01]-L[3-16/1]-B[1-20/0.1]

SH-AFPQGA4-P[4.5-8/0.01]-L[3-16/1]-B[1-30/0.1]

SH-AFPQGA5-P[5.5-8/0.01]-L[3-16/1]-B[1-30/0.1]

SH-AFPQGA6-P[6.5-12/0.01]-L[3-16/1]-B[1-30/0.1]

SH-AFPQGA7-P[7.5-13/0.01]-L[3-16/1]-B[1-30/0.1]

SH-AFPQGA8-P[8.5-15/0.01]-L[4-16/1]-B[1-30/0.1]

SH-AFPQGA9-P[9.5-15/0.01]-L[4-16/1]-B[1-30/0.1]

SH-AFPQGA10-P[10.5-16/0.01]-L[5-25/1]-B[1-30/0.1]

SH-AFPQGA11-P[11.5-17/0.01]-L[5-25/1]-B[1-30/0.1]

SH-AFPQGA12-P[12.5-17.5/0.01]-L[5-25/1]-B[1-30/0.1]

SH-AFPQGA13-P[14-20/0.01]-L[7-20/1]-B[1-30/0.1]

SH-AFPQGA15-P[16-22.5/0.01]-L[8-23/1]-B[1-30/0.1]

SH-AFPQGA16-P[17-25.5/0.01]-L[8-24/1]-B[1-30/0.1]

SH-AFPQGA18-P[19-25.5/0.01]-L[8-27/1]-B[1-30/0.1]

SH-AFPQGA20-P[22-25.5/0.01]-L[10-30/1]-B[1-30/0.1]

SH-AFPQGD2-P[2.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPQGD3-P[3.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPQGD4-P[4.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPQGD5-P[5.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPQGD6-P[6.5-12/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPQGD7-P[7.5-13/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPQGD8-P[8.5-15/0.01]-L[5-16/1]-B[1-20/0.1]

SH-AFPQGD9-P[9.5-15/0.01]-L[5-16/1]-B[1-20/0.1]

SH-AFPQGD10-P[10.5-16/0.01]-L[5-25/1]-B[1-20/0.1]

SH-AFPQGD11-P[11.5-17/0.01]-L[5-25/1]-B[1-20/0.1]

SH-AFPQGD12-P[12.5-17.5/0.01]-L[5-25/1]-B[1-20/0.1]

SH-AFPQGD13-P[14-20/0.01]-L[12-20/1]-B[1-20/0.1]

詳細材質

導入側先端形状

導入側外径 P

(mm)

取付側外径 D

(mm)

取付側公差

洗浄方法

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

高硬度ステンレス(35HRC～)	丸	2.5 ～ 8	2	m6	精密洗浄	1 ～ 20	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	3.5 ～ 8	3	m6	精密洗浄	1 ～ 20	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	4.5 ～ 8	4	m6	精密洗浄	1 ～ 30	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	5.5 ～ 8	5	m6	精密洗浄	1 ～ 30	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6.5 ～ 12	6	m6	精密洗浄	1 ～ 30	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	7.5 ～ 13	7	m6	精密洗浄	1 ～ 30	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	8.5 ～ 15	8	m6	精密洗浄	1 ～ 30	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	9.5 ～ 15	9	m6	精密洗浄	1 ～ 30	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	10.5 ～ 16	10	m6	精密洗浄	1 ～ 30	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	11.5 ～ 17	11	m6	精密洗浄	1 ～ 30	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	12.5 ～ 17.5	12	m6	精密洗浄	1 ～ 30	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	14 ～ 20	13	m6	精密洗浄	1 ～ 30	7 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	16 ～ 22.5	15	m6	精密洗浄	1 ～ 30	8 ～ 23	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	17 ～ 25.5	16	m6	精密洗浄	1 ～ 30	8 ～ 24	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	19 ～ 25.5	18	m6	精密洗浄	1 ～ 30	8 ～ 27	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	22 ～ 25.5	20	m6	精密洗浄	1 ～ 30	10 ～ 30	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2.5 ～ 8	2	m6	精密洗浄	1 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	3.5 ～ 8	3	m6	精密洗浄	1 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	4.5 ～ 8	4	m6	精密洗浄	1 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	5.5 ～ 8	5	m6	精密洗浄	1 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	6.5 ～ 12	6	m6	精密洗浄	1 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	7.5 ～ 13	7	m6	精密洗浄	1 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	8.5 ～ 15	8	m6	精密洗浄	1 ～ 20	5 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	9.5 ～ 15	9	m6	精密洗浄	1 ～ 20	5 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	10.5 ～ 16	10	m6	精密洗浄	1 ～ 20	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	11.5 ～ 17	11	m6	精密洗浄	1 ～ 20	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	12.5 ～ 17.5	12	m6	精密洗浄	1 ～ 20	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	14 ～ 20	13	m6	精密洗浄	1 ～ 20	12 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	16 ～ 22.5	15	m6	精密洗浄	1 ～ 20	14 ～ 23	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	17 ～ 25.5	16	m6	精密洗浄	1 ～ 20	15 ～ 24	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	19 ～ 25.5	18	m6	精密洗浄	1 ～ 20	15 ～ 27	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	22 ～ 25.5	20	m6	精密洗浄	1 ～ 20	15 ～ 30	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	2.5 ～ 8	2	g6	精密洗浄	1 ～ 20	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	3.5 ～ 8	3	g6	精密洗浄	1 ～ 20	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	4.5 ～ 8	4	g6	精密洗浄	1 ～ 30	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	5.5 ～ 8	5	g6	精密洗浄	1 ～ 30	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	6.5 ～ 12	6	g6	精密洗浄	1 ～ 30	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	7.5 ～ 13	7	g6	精密洗浄	1 ～ 30	3 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	8.5 ～ 15	8	g6	精密洗浄	1 ～ 30	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	9.5 ～ 15	9	g6	精密洗浄	1 ～ 30	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	10.5 ～ 16	10	g6	精密洗浄	1 ～ 30	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	11.5 ～ 17	11	g6	精密洗浄	1 ～ 30	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	12.5 ～ 17.5	12	g6	精密洗浄	1 ～ 30	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	14 ～ 20	13	g6	精密洗浄	1 ～ 30	7 ～ 20	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	16 ～ 22.5	15	g6	精密洗浄	1 ～ 30	8 ～ 23	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	17 ～ 25.5	16	g6	精密洗浄	1 ～ 30	8 ～ 24	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	19 ～ 25.5	18	g6	精密洗浄	1 ～ 30	8 ～ 27	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	丸	22 ～ 25.5	20	g6	精密洗浄	1 ～ 30	10 ～ 30	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	2.5 ～ 8	2	g6	精密洗浄	1 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	3.5 ～ 8	3	g6	精密洗浄	1 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	4.5 ～ 8	4	g6	精密洗浄	1 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	5.5 ～ 8	5	g6	精密洗浄	1 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	6.5 ～ 12	6	g6	精密洗浄	1 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	7.5 ～ 13	7	g6	精密洗浄	1 ～ 20	4 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	8.5 ～ 15	8	g6	精密洗浄	1 ～ 20	5 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	9.5 ～ 15	9	g6	精密洗浄	1 ～ 20	5 ～ 16	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	10.5 ～ 16	10	g6	精密洗浄	1 ～ 20	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	11.5 ～ 17	11	g6	精密洗浄	1 ～ 20	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	12.5 ～ 17.5	12	g6	精密洗浄	1 ～ 20	5 ～ 25	高硬度ステンレス	-	10	1個
高硬度ステンレス(35HRC～)	ダイヤ	14 ～ 20	13	g6	精密洗浄	1 ～ 20	12 ～ 20	高硬度ステンレス	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	AFPQA2
- ( - )	6日目	AFPQA3
- ( - )	6日目	AFPQA4
- ( - )	6日目	AFPQA5
- ( - )	6日目	AFPQA6
- ( - )	6日目	AFPQA7
- ( - )	6日目	AFPQA8
- ( - )	6日目	AFPQA9
- ( - )	6日目	AFPQA10
- ( - )	6日目	AFPQA11
- ( - )	6日目	AFPQA12
- ( - )	6日目	AFPQA13
- ( - )	6日目	AFPQA15
- ( - )	6日目	AFPQA16
- ( - )	6日目	AFPQA18
- ( - )	6日目	AFPQA20
- ( - )	6日目	AFPQD2
- ( - )	6日目	AFPQD3
- ( - )	6日目	AFPQD4
- ( - )	6日目	AFPQD5
- ( - )	6日目	AFPQD6
- ( - )	6日目	AFPQD7
- ( - )	6日目	AFPQD8
- ( - )	6日目	AFPQD9
- ( - )	6日目	AFPQD10
- ( - )	6日目	AFPQD11
- ( - )	6日目	AFPQD12
- ( - )	6日目	AFPQD13
- ( - )	6日目	AFPQD15
- ( - )	6日目	AFPQD16
- ( - )	6日目	AFPQD18
- ( - )	6日目	AFPQD20
- ( - )	6日目	AFPQGA2
- ( - )	6日目	AFPQGA3
- ( - )	6日目	AFPQGA4
- ( - )	6日目	AFPQGA5
- ( - )	6日目	AFPQGA6
- ( - )	6日目	AFPQGA7
- ( - )	6日目	AFPQGA8
- ( - )	6日目	AFPQGA9
- ( - )	6日目	AFPQGA10
- ( - )	6日目	AFPQGA11
- ( - )	6日目	AFPQGA12
- ( - )	6日目	AFPQGA13
- ( - )	6日目	AFPQGA15
- ( - )	6日目	AFPQGA16
- ( - )	6日目	AFPQGA18
- ( - )	6日目	AFPQGA20
- ( - )	6日目	AFPQGD2
- ( - )	6日目	AFPQGD3
- ( - )	6日目	AFPQGD4
- ( - )	6日目	AFPQGD5
- ( - )	6日目	AFPQGD6
- ( - )	6日目	AFPQGD7
- ( - )	6日目	AFPQGD8
- ( - )	6日目	AFPQGD9
- ( - )	6日目	AFPQGD10
- ( - )	6日目	AFPQGD11
- ( - )	6日目	AFPQGD12
- ( - )	6日目	AFPQGD13

...

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

【新材質】2026年2月より高強度ステンレス（55HRC～）、SUS316Lを追加しました！
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■圧入＜丸＞
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	高硬度ステンレス(35HRC～)			高強度ステンレス(55HRC～)			SUS316L
	SL-AFPQA	SH-AFPQA	SHD-AFPQA	SL-ZFPQA	SH-ZFPQA	SHD-ZFPQA	SL-XFPQA	SH-XFPQA	SHD-XFPQA
	SL-AFPQPA	SH-AFPQPA	SHD-AFPQPA	SL-ZFPQPA	SH-ZFPQPA	SHD-ZFPQPA	SL-XFPQPA	SH-XFPQPA	SHD-XFPQPA
	SL-AFPQGA	SH-AFPQGA	SHD-AFPQGA	SL-ZFPQGA	SH-ZFPQGA	SHD-ZFPQGA	SL-XFPQGA	SH-XFPQGA	SHD-XFPQGA
	SL-AFPQHA	SH-AFPQHA	SHD-AFPQHA	SL-ZFPQHA	SH-ZFPQHA	SHD-ZFPQHA	SL-XFPQHA	SH-XFPQHA	SHD-XFPQHA
2	1,390	1,790	2,030	1,140	1,420	1,820	910	1,190	1,310
3	1,400	1,800	2,040	1,160	1,440	1,840	920	1,200	1,320
4	1,410	1,810	2,050	1,170	1,450	1,850	930	1,210	1,330
5	1,450	1,850	2,090	1,230	1,510	1,910	970	1,250	1,370
6	1,510	1,910	2,150	1,310	1,590	1,990	1,030	1,310	1,430
7	1,540	1,940	2,180	1,350	1,630	2,030	1,060	1,340	1,460
8	1,570	1,970	2,210	1,390	1,670	2,070	1,090	1,370	1,490
9	1,640	2,040	2,280	1,490	1,770	2,170	1,160	1,440	1,560
10	1,660	2,060	2,300	1,520	1,800	2,200	1,180	1,460	1,580
11	1,690	2,090	2,330	1,560	1,840	2,240	1,210	1,490	1,610
12	1,720	2,120	2,360	1,600	1,880	2,280	1,240	1,520	1,640
13	1,780	2,180	2,420	1,690	1,970	2,370	1,300	1,580	1,700
15	1,920	2,320	2,560	－	－	－	－	－	－
16	2,100	2,500	2,740	－	－	－	－	－	－
18	2,240	2,640	2,880	－	－	－	－	－	－
20	2,430	2,830	3,070	－	－	－	－	－	－

■圧入＜ダイヤ＞
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	高硬度ステンレス(35HRC～)			高強度ステンレス(55HRC～)			SUS316L
	SL-AFPQD	SH-AFPQD	SHD-AFPQD	SL-ZFPQD	SH-ZFPQD	SHD-ZFPQD	SL-XFPQD	SH-XFPQD	SHD-XFPQD
	SL-AFPQPD	SH-AFPQPD	SHD-AFPQPD	SL-ZFPQPD	SH-ZFPQPD	SHD-ZFPQPD	SL-XFPQPD	SH-XFPQPD	SHD-XFPQPD
	SL-AFPQGD	SH-AFPQGD	SHD-AFPQGD	SL-ZFPQGD	SH-ZFPQGD	SHD-ZFPQGD	SL-XFPQGD	SH-XFPQGD	SHD-XFPQGD
	SL-AFPQHD	SH-AFPQHD	SHD-AFPQHD	SL-ZFPQHD	SH-ZFPQHD	SHD-ZFPQHD	SL-XFPQHD	SH-XFPQHD	SHD-XFPQHD
2	1,540	1,940	2,180	1,280	1,560	1,960	1,060	1,340	1,460
3	1,550	1,950	2,190	1,290	1,570	1,970	1,070	1,350	1,470
4	1,570	1,970	2,210	1,320	1,600	2,000	1,090	1,370	1,490
5	1,610	2,010	2,250	1,370	1,650	2,050	1,130	1,410	1,530
6	1,670	2,070	2,310	1,450	1,730	2,130	1,190	1,470	1,590
7	1,700	2,100	2,340	1,490	1,770	2,170	1,220	1,500	1,620
8	1,720	2,120	2,360	1,510	1,790	2,190	1,240	1,520	1,640
9	1,800	2,200	2,440	1,620	1,900	2,300	1,320	1,600	1,720
10	1,820	2,220	2,460	1,640	1,920	2,320	1,340	1,620	1,740
11	1,850	2,250	2,490	1,680	1,960	2,360	1,370	1,650	1,770
12	1,880	2,280	2,520	1,720	2,000	2,400	1,400	1,680	1,800
13	1,930	2,330	2,570	1,780	2,060	2,460	1,450	1,730	1,850
15	2,080	2,480	2,720	－	－	－	－	－	－
16	2,260	2,660	2,900	－	－	－	－	－	－
18	2,410	2,810	3,050	－	－	－	－	－	－
20	2,600	3,000	3,240	－	－	－	－	－	－

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～4	5～19	20～49	50～100	101～500	501～1000	1001以上
値引率	基準単価	5%	15%	20%	30%	50%	お見積り
出荷日	通常				＋2日	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

高強度ステンレス(55HRC～)・SUS316L

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピン高耐食ステンレス大頭球面圧入のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピン高耐食ステンレス大頭球面圧入	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭球面圧入	【クリーン洗浄品】位置決めピン高耐食ステンレス大頭球面めねじ	【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－おねじ－	【クリーン洗浄品】位置決めピン高耐食ステンレス大頭テーパ圧入	【クリーン洗浄品】位置決めピン高耐食ステンレス大頭フラット圧入
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目	3日目〜	6日目	6日目	6日目	6日目
特性・用途	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
基本形状	大頭	大頭	大頭	大頭	大頭	大頭
導入側先端タイプ	球面	球面	球面	球面	テーパ	フラット
導入側仕様	なし	なし	なし	なし	なし	なし

よく一緒に購入される商品

ミスミ
位置決めピン高耐食ステンレス（55・3…4.7
通常価格(税別) : -
通常出荷日 : 3日目～
大喜多
平行ピン A種 m6 SUS3034.7
通常価格(税別) : 36円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
位置決めピン高耐食ステンレス（55・3…4.2
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
位置決めピン高耐食ステンレス（55・3…4.9
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
位置決めピン　先端形状選択タイプ　－めね…4.6
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
ノックピン　ストレート　【金型用標準部品…4.6
通常価格(税別) : 375円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
位置決めピン　大頭テーパタイプ　－圧入－4.7
通常価格(税別) : 340円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
位置決めピン　先端形状選択タイプ　－おね…4.4
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
位置決めピン高耐食ステンレス（55・3…4.4
通常価格(税別) : -
通常出荷日 : 3日目～

位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

導入側先端形状

導入側外径 P(mm)

取付側外径 D(mm)

取付側公差

洗浄方法

B(mm)

L(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】位置決めピン 高耐食ステンレス 大頭球面 圧入

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】位置決めピン高耐食ステンレス大頭球面圧入
