【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

特性・用途
クリーン洗浄
材質
ステンレス
詳細材質
高硬度ステンレス(35HRC～)
基本形状
大頭
導入側先端タイプ
テーパ
導入側仕様
なし
取付側形状
おねじ
表面処理
なし
熱処理
なし
導入側外径公差
0/-0.01
材質証明書
対象
材質証明書：材質
高硬度ステンレス

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
おねじタイプ：ねじ部に逃げ溝をご希望の場合、追加工「NNC」をご指定下さい。
E寸法指定の場合、E寸法はP寸法に応じて最大値が異なるため、寸法範囲はWOSでご確認ください。

未確定：候補が216型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

●おねじ

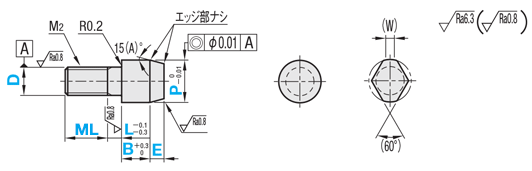

(丸) (ダイヤ) 位置決めピン　高硬度ステンレス　大頭テーパ　－　おねじ　－:関連画像

[ ! ]B＋E＞20mmの場合、P寸公差0－0.02となります。
[ ! ]P－2EtanA≧0.73(先端径φ0.73以上)
参考： tan15°≒0.267　tan30°≒0.577　　　 tan45°＝1　tan60°≒1.732

[ M ]材質	[ H ]硬度	ピン形状	おねじ				洗浄方法
			D公差
			g6	h7	g6	h7	洗浄方法	洗浄環境	梱包形態	梱包環境
			P寸・L寸・B寸指定タイプ		P寸・L寸・B寸・ML寸指定タイプ
高硬度ステンレス	35HRC〜	丸	SL-AFPNA	SL-AFPNHA	SL-AFPNAL	SL-AFPNHAL	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-AFPNA	SH-AFPNHA	SH-AFPNAL	SH-AFPNHAL	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-AFPNA	SHD-AFPNHA	SHD-AFPNAL	SHD-AFPNHAL	電解研磨＋精密洗浄
		ダイヤ	SL-AFPND	SL-AFPNHD	SL-AFPNDL	SL-AFPNHDL	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-AFPND	SH-AFPNHD	SH-AFPNDL	SH-AFPNHDL	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-AFPND	SHD-AFPNHD	SHD-AFPNDL	SHD-AFPNHDL	電解研磨＋精密洗浄

[！]径がØ10を超える場合、中心硬度が30HRC～となる場合があります。
[！]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[！]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式			P		L		B		ML		E
		-		-		-		-		-
Type	D
SL-AFPNA	6	-	P8.00	-	L5	-	B4.0
SH-AFPND	12	-	P15.00	-	L10	-	B15.0			-	E5.0
SH-AFPNAL	8	-	P12.00	-	L8	-	B7.0	-	ML10
SHD-AFPNHDL	10	-	P15.00	-	L12	-	B12.0	-	ML12	-	E3.0

■公差

DまたはP※	g6	h7
1.00 ～3.00	－0.002 －0.008	0 －0.010
3.01 ～6.00	－0.004 －0.012	0 －0.012
6.01 ～10.00	－0.005 －0.014	0 －0.015
10.01 ～18.00	－0.006 －0.017	0 －0.018
18.01 ～25.50	－0.007 －0.020	0 －0.021

※P寸の公差は追加工指定無き場合はP（-0.01～0）です。（外形図参照）
追加工［P寸公差変更］指定時は上記表を参照ください。

■P寸・L寸・B寸指定タイプ

型式			P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ML (M2x1.5)	E		M2 (並目)	＊締付トルク N・cm	(W)
Type		D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ML (M2x1.5)	指定なし	指定0.1mm単位	M2 (並目)	＊締付トルク N・cm	(W)
＜丸＞ SL-AFPNA(g6) SH-AFPNA(g6) SHD-AFPNA(g6) SL-AFPNHA(h7) SH-AFPNHA(h7) SHD-AFPNHA(h7)	＜ダイヤ＞ SL-AFPND(g6) SH-AFPND(g6) SHD-AFPND(g6) SL-AFPNHD(h7) SH-AFPNHD(h7) SHD-AFPNHD(h7)	3	3.50～8.00	0～12	1.0～20.0	4.5	0.5	0.5～10.0	M3	147	1.5
		4	4.50～8.00	0～12	1.0～30.0(20.0)	6	1		M4	333	1.8
		5	5.50～8.00	0～15		7.5	2		M5	676	2.2
		6	6.50～12.00			9	3		M6	1156	3
		8	8.50～15.00			12	3		M8	2803	3.5
		10	10.50～16.00	0～20		15	4		M10	5557	4
		12	12.50～17.50	0～20		18	4		M12	9702	5
		16	17.00～25.00	0～24		24	5		M16	24108	7
		20	22.00～25.50	0～30		30	5		M20	46942	9

■公差選択タイプ

型式			P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ML 指定1mm単位	E		M2 (並目)	＊締付トルク N・cm	(W)
Type		D	P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	ML 指定1mm単位	指定なし	指定0.1mm単位	M2 (並目)	＊締付トルク N・cm	(W)
＜丸＞ SL-AFPNAL(g6) SH-AFPNAL(g6) SHD-AFPNAL(g6) SL-AFPNHAL(h7) SH-AFPNHAL(h7) SHD-AFPNHAL(h7)	＜ダイヤ＞ SL-AFPNDL(g6) SH-AFPNDL(g6) SHD-AFPNDL(g6) SL-AFPNHDL(h7) SH-AFPNHDL(h7) SHD-AFPNHDL(h7)	3	3.50～8.00	0～12	1.0～20.0	3～9	0.5	0.5～10.0	M3	147	1.5
		4	4.50～8.00	0～12	1.0～30.0(20.0)	4～12	1		M4	333	1.8
		5	5.50～8.00	0～15		5～15	2		M5	676	2.2
		6	6.50～12.00			6～18	3		M6	1156	3
		8	8.50～15.00			8～24	3		M8	2803	3.5
		10	10.50～16.00	0～20		10～30	4		M10	5557	4
		12	12.50～17.50	0～20		12～30	4		M12	9702	5
		16	17.00～25.00	0～24		16～40	5		M16	24108	7
		20	22.00～25.50	0～30		20～40	5		M20	46942	9

[ ! ]L＜Pitch×2の場合、不完全ねじ部（Pitch×2）はMLに含まれます。並目ねじPitch寸法>>こちら[ ! ]B寸（　）はダイヤ形状に適用
[ ! ]全ねじ形状をご希望の場合、L＝0かつ追加工NNCをご指定ください。[ ! ]E寸指定する場合は追加工・オプションより指定してください。
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

	型式			P		L		B		E
			-		-		-		-
	Type	D
E寸指定なし	SL-AFPNA	8	-	P9.02	-	L10	-	B3.2
E寸指定あり	SHD-AFPNA	6	-	P8.00	-	L5	-	B4.0	-	E5.0

並目ねじピッチ
M₂	pitch
3	0.5
4	0.7
5	0.8
6	1.0
8	1.25
10	1.5
12	1.75
16	2.0
20	2.5

追加工

型式

(MH・AC・LAC・・・ctc）

SL-AFPNHA8

P9.05

L12

B6.4

SHD-AFPNAL6

P8.25

L10

B5.2

ML8

E2.1

LAC

日目出荷

[ NG ]ストーク適用不可
[ ! ]MH・LAC・RAC併用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

タップ加工を追加

[ ! ]D≧6に適用　[ ! ]B≧ℓ3＋4
[ NG ]圧入のみ適用

D	MH (並目)	ℓ₃
6	M3	4
8～13	M4	6
16～20	M6	9

SL-AFPNHA8-P9.05-L12-B12-MH

300

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用

適用寸法		レンチ穴寸法
P	B	Q
～9.99	5.0～ 9.9	2
～9.99	10.0～30.0	2.5
10.00～	5.0～ 7.9	2
	8.0～11.9	2.5
	12.0～30.0	3.5

SL-AFPNHA8-P9.05-L12-B6.4-LAC

300

RAC

六角穴を追加

[ ! ]S+3≦P-2×E×tanA°

D	適用寸法	六角穴寸法
D	B	S	e
6～7	6.5～	3	2
8～9	7.0～	4	2.5
10～11	8.0～	5	3
12～15	9.0～	6	4
16～19	15.0～	6	4
20	15.0～	6	4

SL-AFPNHA8-P9.05-L12-B6.4-RAC

600

DRC

ドライバー溝を追加

幅0.8mm　深さ1mm

ー

SL-AFPNHA8-P9.05-L12-B6.4-DRC

100

NNC

ねじ元にニゲを追加

[ ! ]L=0の場合に適用

SL-AFPNHA8-P9.05-L0-B6.4-NNC

100

PM/PP
PG/PH

P寸の公差を変更

[ NG ]B+E＞20適用不可
[ ! ]数量スライド適用します

指定	公差
PM	m6
PP	p6
PG	g6
PH	h7

SL-AFPNHA8-P9.05-L12-B6.4-PM

100

テーパー角度を変更

[ ! ]数量スライド適用します

指定	角度
A30	30°
A45	45°
A60	60°

SL-AFPNHA8-P9.05-L12-B6.4-A60

100

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
（TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト
