【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－圧入－

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】位置決めピン　先端形状選択タイプ　－圧入－

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】位置決めピン　大頭テーパタイプ　－圧入－

通常出荷日：3 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
材質
ステンレス
詳細材質
高硬度ステンレス(35HRC～)
基本形状
大頭
導入側先端タイプ
テーパ
導入側仕様
なし
取付側形状
ストレート（圧入）
表面処理
なし
熱処理
なし
導入側外径公差
0/-0.01
寸法指定タイプ
P寸・L寸・B寸指定
材質証明書
対象
材質証明書：材質
高硬度ステンレス

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が384型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

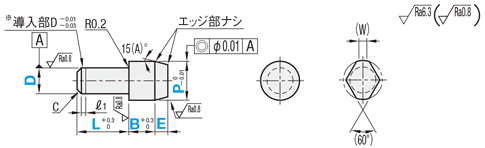

●圧入

（丸）

（ダイヤ）

[ ! ]B＋E＞20mmの場合、P寸公差0−0.02となります。
[ ! ]P−2EtanA≧0.73（先端径φ0.73以上）
参考：tan15°≒0.267 tan30°≒0.577
tan45°＝1 tan60°≒1.732
※D公差g6・h7は導入部がつきません。

[ M ]材質	[ H ]硬度	ピン形状	圧入				洗浄方法
			D公差
			m6	p6	g6	h7	洗浄方法	洗浄環境	梱包形態	梱包環境
高硬度ステンレス	35HRC〜	丸	SL-AFPBA	SL-AFPBPA	SL-AFPBGA	SL-AFPBHA	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-AFPBA	SH-AFPBPA	SH-AFPBGA	SH-AFPBHA	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-AFPBA	SHD-AFPBPA	SHD-AFPBGA	SHD-AFPBHA	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
		ダイヤ	SL-AFPBD	SL-AFPBPD	SL-AFPBGD	SL-AFPBHD	脱脂洗浄	一般環境	防錆梱包	一般環境
			SH-AFPBD	SH-AFPBPD	SH-AFPBGD	SH-AFPBHD	精密洗浄	クラス1000	脱気2重梱包	クラス１0
			SHD-AFPBD	SHD-AFPBPD	SHD-AFPBGD	SHD-AFPBHD	電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]径がØ10を超える場合、中心硬度が30HRC～となる場合があります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

■公差

D又はP	m6	p6	g6	h7
1.00 ～3.00	＋0.008 ＋0.002	＋0.012 ＋0.006	－0.002 －0.008	0 －0.010
3.01 ～6.00	＋0.012 ＋0.004	＋0.020 ＋0.012	－0.004 －0.012	0 －0.012
6.01 ～10.00	＋0.015 ＋0.006	＋0.024 ＋0.015	－0.005 －0.014	0 －0.015
10.01 ～18.00	＋0.018 ＋0.007	＋0.029 ＋0.018	－0.006 －0.017	0 －0.018
18.01 ～25.50	＋0.021 ＋0.008	＋0.035 ＋0.022	－0.007 －0.020	0 －0.021

規格表

型式			P	−	L	−	B
		−
Type	D
SL-AFPBA	8	−	P9.02	−	L10	−	B3.2
SH-AFPBA	8	−	P9.05	−	L12	−	B6.4
SHD-AFPBD	10	−	P11.00	−	L15	−	B6.5

■圧入

型式			P 指定0.01mm単位	L 指定1mm単位	B 指定0.1mm単位	E		C	ℓ1	(W)
Type		D				指定なし	指定0.1mm単位
＜丸＞ SL-AFPBA(m6) SH-AFPBA(m6) SHD-AFPBA(m6) SL-AFPBPA(p6) SH-AFPBPA(p6) SHD-AFPBPA(p6) SL-AFPBGA(g6) SH-AFPBGA(g6) SHD-AFPBGA(g6) SL-AFPBHA(h7) SH-AFPBHA(h7) SHD-AFPBHA(h7)	＜ダイヤ＞ SL-AFPBD(m6) SH-AFPBD(m6) SHD-AFPBD(m6) SL-AFPBPD(p6) SH-AFPBPD(p6) SHD-AFPBPD(p6) SL-AFPBGD(g6) SH-AFPBGD(g6) SHD-AFPBGD(g6) SL-AFPBHD(h7) SH-AFPBHD(h7) SHD-AFPBHD(h7)	2	2.50～8.00	3(4)～16	1.0～20.0	1.0	0.5～10.0	0.5	0	1.2
		3	3.50～8.00			2.0			1	1.5
		4	4.50～8.00		1.0～30.0(20.0)	3.0		1		1.8
		5	5.50～8.00			3.0				2.2
		6	6.50～12.00			3.0				3
		7	7.50～13.00			3.0
		8	8.50～15.00	4(5)～16		4.0		1.5		3.5
		9	9.50～15.00			4.0
		10	10.50～16.00	5～25		4.0		2		4
		11	11.50～16.50			4.0
		12	12.50～18.00			4.0				5
		13	14.00～20.00	7(12)～20		4.0
		15	16.00～22.50	8(14)～23		4.0
		16	17.00～25.50	8(15)～24		5.0		3	2	7
		18	19.00～25.50	8(15)～27		5.0
		20	22.00～25.50	10(15)～30		5.0				9

[ ! ]L寸・B寸（）はダイヤ形状に適用　L寸＝3の場合、Ｃ＝0.5　ℓ1＝1となります。

追加工

型式		P	−	L	−	B	−	E	−	(MH・AC・LAC…etc)
SL-AFPBPA8	−	P9.05	−	L12	−	B6.4			−	PH

日目出荷

[ NG ]ストーク適用不可
[ NG ]MH・LAC・RAC併用不可

追加工
コード

追加工内容

適用条件

指定例

\/1Code

タップ加工を追加

[ ! ]D≧6に適用　[ ! ]B≧ℓ3＋4
[ NG ]圧入のみ適用

D	MH (並目)	ℓ₃
6～7	M3	4
8～15	M4	6
16～20	M6	9

SL-AFPBPA8-P9.05-L12-B12-MH

300

エアーベント（エアー抜き溝）
加工を追加

[ ! ]ニゲ溝がつきます

SL-AFPBPA8-P9.05-L12-B6.4-AC

200

LAC

レンチ穴を追加

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用

適用寸法		レンチ穴寸法
P	B	Q
～9.99	5.0～ 9.9	2
～9.99	10.0～30.0	2.5
10.00～	5.0～ 7.9	2
	8.0～11.9	2.5
	12.0～30.0	3.5

SL-AFPBPA8-P9.05-L12-B6.4-LAC

300

RAC

六角穴を追加

[ ! ]S+3≦P-2×E×tanA°

D	適用寸法	六角穴寸法
D	B	S	e
6～7	6.5～	3	2
8～9	7.0～	4	2.5
10～11	8.0～	5	3
12～15	9.0～	6	4
16～19	15.0～	6	4
20	15.0～	6	4

SL-AFPBPA8-P9.05-L12-B6.4-RAC

600

PM/PP
PG/PH

P寸の公差を変更

[ NG ]B+E＞20適用不可
[ ! ]数量スライド適用します

指定	公差
PM	m6
PP	p6
PG	g6
PH	h7

SL-AFPBPA8-P9.05-L12-B6.4-PH

100

テーパー角度を変更

[ ! ]数量スライド適用します

指定	角度
A30	30°
A45	45°
A60	60°

SL-AFPBPA8-P9.05-L12-B6.4-A30

100

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
（TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

...

型番

SH-AFPBA2-P[2.5-8/0.01]-L[3-16/1]-B[1-20/0.1]

SH-AFPBA3-P[3.5-8/0.01]-L[3-16/1]-B[1-20/0.1]

SH-AFPBA4-P[4.5-8/0.01]-L[3-16/1]-B[1-30/0.1]

SH-AFPBA5-P[5.5-8/0.01]-L[3-16/1]-B[1-30/0.1]

SH-AFPBA6-P[6.5-12/0.01]-L[3-16/1]-B[1-30/0.1]

SH-AFPBA7-P[7.5-13/0.01]-L[3-16/1]-B[1-30/0.1]

SH-AFPBA8-P[8.5-15/0.01]-L[4-16/1]-B[1-30/0.1]

SH-AFPBA9-P[9.5-15/0.01]-L[4-16/1]-B[1-30/0.1]

SH-AFPBA10-P[10.5-16/0.01]-L[5-25/1]-B[1-30/0.1]

SH-AFPBA11-P[11.5-16.5/0.01]-L[5-25/1]-B[1-30/0.1]

SH-AFPBA12-P[12.5-18/0.01]-L[5-25/1]-B[1-30/0.1]

SH-AFPBA13-P[14-20/0.01]-L[7-20/1]-B[1-30/0.1]

SH-AFPBA15-P[16-22.5/0.01]-L[8-23/1]-B[1-30/0.1]

SH-AFPBA16-P[17-25.5/0.01]-L[8-24/1]-B[1-30/0.1]

SH-AFPBA18-P[19-25.5/0.01]-L[8-27/1]-B[1-30/0.1]

SH-AFPBA20-P[22-25.5/0.01]-L[10-30/1]-B[1-30/0.1]

SH-AFPBD2-P[2.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPBD3-P[3.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPBD4-P[4.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPBD5-P[5.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPBD6-P[6.5-12/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPBD7-P[7.5-13/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPBD8-P[8.5-15/0.01]-L[5-16/1]-B[1-20/0.1]

SH-AFPBD9-P[9.5-15/0.01]-L[5-16/1]-B[1-20/0.1]

SH-AFPBD10-P[10.5-16/0.01]-L[5-25/1]-B[1-20/0.1]

SH-AFPBD11-P[11.5-16.5/0.01]-L[5-25/1]-B[1-20/0.1]

SH-AFPBD12-P[12.5-18/0.01]-L[5-25/1]-B[1-20/0.1]

SH-AFPBD13-P[14-20/0.01]-L[12-20/1]-B[1-20/0.1]

SH-AFPBD15-P[16-22.5/0.01]-L[14-23/1]-B[1-20/0.1]

SH-AFPBD16-P[17-25.5/0.01]-L[15-24/1]-B[1-20/0.1]

SH-AFPBD18-P[19-25.5/0.01]-L[15-27/1]-B[1-20/0.1]

SH-AFPBD20-P[22-25.5/0.01]-L[15-30/1]-B[1-20/0.1]

SH-AFPBGA2-P[2.5-8/0.01]-L[3-16/1]-B[1-20/0.1]

SH-AFPBGA3-P[3.5-8/0.01]-L[3-16/1]-B[1-20/0.1]

SH-AFPBGA4-P[4.5-8/0.01]-L[3-16/1]-B[1-30/0.1]

SH-AFPBGA5-P[5.5-8/0.01]-L[3-16/1]-B[1-30/0.1]

SH-AFPBGA6-P[6.5-12/0.01]-L[3-16/1]-B[1-30/0.1]

SH-AFPBGA7-P[7.5-13/0.01]-L[3-16/1]-B[1-30/0.1]

SH-AFPBGA8-P[8.5-15/0.01]-L[4-16/1]-B[1-30/0.1]

SH-AFPBGA9-P[9.5-15/0.01]-L[4-16/1]-B[1-30/0.1]

SH-AFPBGA10-P[10.5-16/0.01]-L[5-25/1]-B[1-30/0.1]

SH-AFPBGA11-P[11.5-16.5/0.01]-L[5-25/1]-B[1-30/0.1]

SH-AFPBGA12-P[12.5-18/0.01]-L[5-25/1]-B[1-30/0.1]

SH-AFPBGA13-P[14-20/0.01]-L[7-20/1]-B[1-30/0.1]

SH-AFPBGA15-P[16-22.5/0.01]-L[8-23/1]-B[1-30/0.1]

SH-AFPBGA16-P[17-25.5/0.01]-L[8-24/1]-B[1-30/0.1]

SH-AFPBGA18-P[19-25.5/0.01]-L[8-27/1]-B[1-30/0.1]

SH-AFPBGA20-P[22-25.5/0.01]-L[10-30/1]-B[1-30/0.1]

SH-AFPBGD2-P[2.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPBGD3-P[3.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPBGD4-P[4.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPBGD5-P[5.5-8/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPBGD6-P[6.5-12/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPBGD7-P[7.5-13/0.01]-L[4-16/1]-B[1-20/0.1]

SH-AFPBGD8-P[8.5-15/0.01]-L[5-16/1]-B[1-20/0.1]

SH-AFPBGD9-P[9.5-15/0.01]-L[5-16/1]-B[1-20/0.1]

SH-AFPBGD10-P[10.5-16/0.01]-L[5-25/1]-B[1-20/0.1]

SH-AFPBGD11-P[11.5-16.5/0.01]-L[5-25/1]-B[1-20/0.1]

SH-AFPBGD12-P[12.5-18/0.01]-L[5-25/1]-B[1-20/0.1]

SH-AFPBGD13-P[14-20/0.01]-L[12-20/1]-B[1-20/0.1]

導入側先端形状

導入側外径 P

(mm)

取付側外径 D

(mm)

取付側公差

洗浄方法

(mm)

RoHS?

最小発注数量

丸	2.5 ～ 8	2	m6	精密洗浄	1 ～ 20	3 ～ 16	10	1個
丸	3.5 ～ 8	3	m6	精密洗浄	1 ～ 20	3 ～ 16	10	1個
丸	4.5 ～ 8	4	m6	精密洗浄	1 ～ 30	3 ～ 16	10	1個
丸	5.5 ～ 8	5	m6	精密洗浄	1 ～ 30	3 ～ 16	10	1個
丸	6.5 ～ 12	6	m6	精密洗浄	1 ～ 30	3 ～ 16	10	1個
丸	7.5 ～ 13	7	m6	精密洗浄	1 ～ 30	3 ～ 16	10	1個
丸	8.5 ～ 15	8	m6	精密洗浄	1 ～ 30	4 ～ 16	10	1個
丸	9.5 ～ 15	9	m6	精密洗浄	1 ～ 30	4 ～ 16	10	1個
丸	10.5 ～ 16	10	m6	精密洗浄	1 ～ 30	5 ～ 25	10	1個
丸	11.5 ～ 16.5	11	m6	精密洗浄	1 ～ 30	5 ～ 25	10	1個
丸	12.5 ～ 18	12	m6	精密洗浄	1 ～ 30	5 ～ 25	10	1個
丸	14 ～ 20	13	m6	精密洗浄	1 ～ 30	7 ～ 20	10	1個
丸	16 ～ 22.5	15	m6	精密洗浄	1 ～ 30	8 ～ 23	10	1個
丸	17 ～ 25.5	16	m6	精密洗浄	1 ～ 30	8 ～ 24	10	1個
丸	19 ～ 25.5	18	m6	精密洗浄	1 ～ 30	8 ～ 27	10	1個
丸	22 ～ 25.5	20	m6	精密洗浄	1 ～ 30	10 ～ 30	10	1個
ダイヤ	2.5 ～ 8	2	m6	精密洗浄	1 ～ 20	4 ～ 16	10	1個
ダイヤ	3.5 ～ 8	3	m6	精密洗浄	1 ～ 20	4 ～ 16	10	1個
ダイヤ	4.5 ～ 8	4	m6	精密洗浄	1 ～ 20	4 ～ 16	10	1個
ダイヤ	5.5 ～ 8	5	m6	精密洗浄	1 ～ 20	4 ～ 16	10	1個
ダイヤ	6.5 ～ 12	6	m6	精密洗浄	1 ～ 20	4 ～ 16	10	1個
ダイヤ	7.5 ～ 13	7	m6	精密洗浄	1 ～ 20	4 ～ 16	10	1個
ダイヤ	8.5 ～ 15	8	m6	精密洗浄	1 ～ 20	5 ～ 16	10	1個
ダイヤ	9.5 ～ 15	9	m6	精密洗浄	1 ～ 20	5 ～ 16	10	1個
ダイヤ	10.5 ～ 16	10	m6	精密洗浄	1 ～ 20	5 ～ 25	10	1個
ダイヤ	11.5 ～ 16.5	11	m6	精密洗浄	1 ～ 20	5 ～ 25	10	1個
ダイヤ	12.5 ～ 18	12	m6	精密洗浄	1 ～ 20	5 ～ 25	10	1個
ダイヤ	14 ～ 20	13	m6	精密洗浄	1 ～ 20	12 ～ 20	10	1個
ダイヤ	16 ～ 22.5	15	m6	精密洗浄	1 ～ 20	14 ～ 23	10	1個
ダイヤ	17 ～ 25.5	16	m6	精密洗浄	1 ～ 20	15 ～ 24	10	1個
ダイヤ	19 ～ 25.5	18	m6	精密洗浄	1 ～ 20	15 ～ 27	10	1個
ダイヤ	22 ～ 25.5	20	m6	精密洗浄	1 ～ 20	15 ～ 30	10	1個
丸	2.5 ～ 8	2	g6	精密洗浄	1 ～ 20	3 ～ 16	10	1個
丸	3.5 ～ 8	3	g6	精密洗浄	1 ～ 20	3 ～ 16	10	1個
丸	4.5 ～ 8	4	g6	精密洗浄	1 ～ 30	3 ～ 16	10	1個
丸	5.5 ～ 8	5	g6	精密洗浄	1 ～ 30	3 ～ 16	10	1個
丸	6.5 ～ 12	6	g6	精密洗浄	1 ～ 30	3 ～ 16	10	1個
丸	7.5 ～ 13	7	g6	精密洗浄	1 ～ 30	3 ～ 16	10	1個
丸	8.5 ～ 15	8	g6	精密洗浄	1 ～ 30	4 ～ 16	10	1個
丸	9.5 ～ 15	9	g6	精密洗浄	1 ～ 30	4 ～ 16	10	1個
丸	10.5 ～ 16	10	g6	精密洗浄	1 ～ 30	5 ～ 25	10	1個
丸	11.5 ～ 16.5	11	g6	精密洗浄	1 ～ 30	5 ～ 25	10	1個
丸	12.5 ～ 18	12	g6	精密洗浄	1 ～ 30	5 ～ 25	10	1個
丸	14 ～ 20	13	g6	精密洗浄	1 ～ 30	7 ～ 20	10	1個
丸	16 ～ 22.5	15	g6	精密洗浄	1 ～ 30	8 ～ 23	10	1個
丸	17 ～ 25.5	16	g6	精密洗浄	1 ～ 30	8 ～ 24	10	1個
丸	19 ～ 25.5	18	g6	精密洗浄	1 ～ 30	8 ～ 27	10	1個
丸	22 ～ 25.5	20	g6	精密洗浄	1 ～ 30	10 ～ 30	10	1個
ダイヤ	2.5 ～ 8	2	g6	精密洗浄	1 ～ 20	4 ～ 16	10	1個
ダイヤ	3.5 ～ 8	3	g6	精密洗浄	1 ～ 20	4 ～ 16	10	1個
ダイヤ	4.5 ～ 8	4	g6	精密洗浄	1 ～ 20	4 ～ 16	10	1個
ダイヤ	5.5 ～ 8	5	g6	精密洗浄	1 ～ 20	4 ～ 16	10	1個
ダイヤ	6.5 ～ 12	6	g6	精密洗浄	1 ～ 20	4 ～ 16	10	1個
ダイヤ	7.5 ～ 13	7	g6	精密洗浄	1 ～ 20	4 ～ 16	10	1個
ダイヤ	8.5 ～ 15	8	g6	精密洗浄	1 ～ 20	5 ～ 16	10	1個
ダイヤ	9.5 ～ 15	9	g6	精密洗浄	1 ～ 20	5 ～ 16	10	1個
ダイヤ	10.5 ～ 16	10	g6	精密洗浄	1 ～ 20	5 ～ 25	10	1個
ダイヤ	11.5 ～ 16.5	11	g6	精密洗浄	1 ～ 20	5 ～ 25	10	1個
ダイヤ	12.5 ～ 18	12	g6	精密洗浄	1 ～ 20	5 ～ 25	10	1個
ダイヤ	14 ～ 20	13	g6	精密洗浄	1 ～ 20	12 ～ 20	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

...

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

高硬度ステンレス大頭テーパの選べる寸法・追加工が大幅に増えました。1,000個まで実7日でご提供します。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

技術情報

納期・価格

価格表

■圧入

型式			￥基準単価			￥基準単価
型式			丸形状			ダイヤ形状
Type		D	SL-AFPBA	SH-AFPBA	SHD-AFPBA	SL-AFPBD	SH-AFPBD	SHD-AFPBD
			SL-AFPBPA	SH-AFPBPA	SHD-AFPBPA	SL-AFPBPD	SH-AFPBPD	SHD-AFPBPD
			SL-AFPBGA	SH-AFPBGA	SHD-AFPBGA	SL-AFPBGD	SH-AFPBGD	SHD-AFPBGD
			SL-AFPBHA	SH-AFPBHA	SHD-AFPBHA	SL-AFPBHD	SH-AFPBHD	SHD-AFPBHD
＜丸＞ SL-AFPBA(m6) SH-AFPBA(m6) SHD-AFPBA(m6) SL-AFPBPA(p6) SH-AFPBPA(p6) SHD-AFPBPA(p6) SL-AFPBGA(g6) SH-AFPBGA(g6) SHD-AFPBGA(g6) SL-AFPBHA(h7) SH-AFPBHA(h7) SHD-AFPBHA(h7)	＜ダイヤ＞ SL-AFPBD(m6) SH-AFPBD(m6) SHD-AFPBD(m6) SL-AFPBPD(p6) SH-AFPBPD(p6) SHD-AFPBPD(p6) SL-AFPBGD(g6) SH-AFPBGD(g6) SHD-AFPBGD(g6) SL-AFPBHD(h7) SH-AFPBHD(h7) SHD-AFPBHD(h7)	2	1,340	1,740	1,980	1,480	1,880	2,120
		3	1,350	1,750	1,990	1,490	1,890	2,130
		4	1,360	1,760	2,000	1,510	1,910	2,150
		5	1,400	1,800	2,040	1,560	1,960	2,200
		6	1,460	1,860	2,100	1,620	2,020	2,260
		7	1,480	1,880	2,120	1,640	2,040	2,280
		8	1,510	1,910	2,150	1,670	2,070	2,310
		9	1,570	1,970	2,210	1,710	2,110	2,350
		10	1,590	1,990	2,230	1,750	2,150	2,390
		11	1,610	2,010	2,250	1,780	2,180	2,420
		12	1,650	2,050	2,290	1,810	2,210	2,450
		13	1,700	2,100	2,340	1,970	2,370	2,610
		15	1,960	2,360	2,600	2,110	2,510	2,750
		16	2,080	2,480	2,720	2,240	2,640	2,880
		18	2,190	2,590	2,830	2,350	2,750	2,990
		20	2,270	2,670	2,910	2,450	2,850	3,090

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1～4	5～19	20～49	50～100	101～500	501～1000	1001以上
値引率	基準単価	5%	15%	20%	30%	50%	お見積り
出荷日	通常				＋2日	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－圧入－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－圧入－	位置決めピン高耐食ステンレス（55・35HRC～/SUS316L）大頭テーパ圧入	【クリーン洗浄品】位置決めピン　高硬度ステンレス　小頭テーパ　－圧入－	【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－めねじ－	【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭テーパ　－おねじ－	【クリーン洗浄品】位置決めピン　高硬度ステンレス　大頭球面　－圧入－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目	3日目	6日目	6日目	6日目	6日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
詳細材質	高硬度ステンレス(35HRC～)	-	高硬度ステンレス(35HRC～)	高硬度ステンレス(35HRC～)	高硬度ステンレス(35HRC～)	高硬度ステンレス(35HRC～)
基本形状	大頭	大頭	小頭	大頭	大頭	大頭
